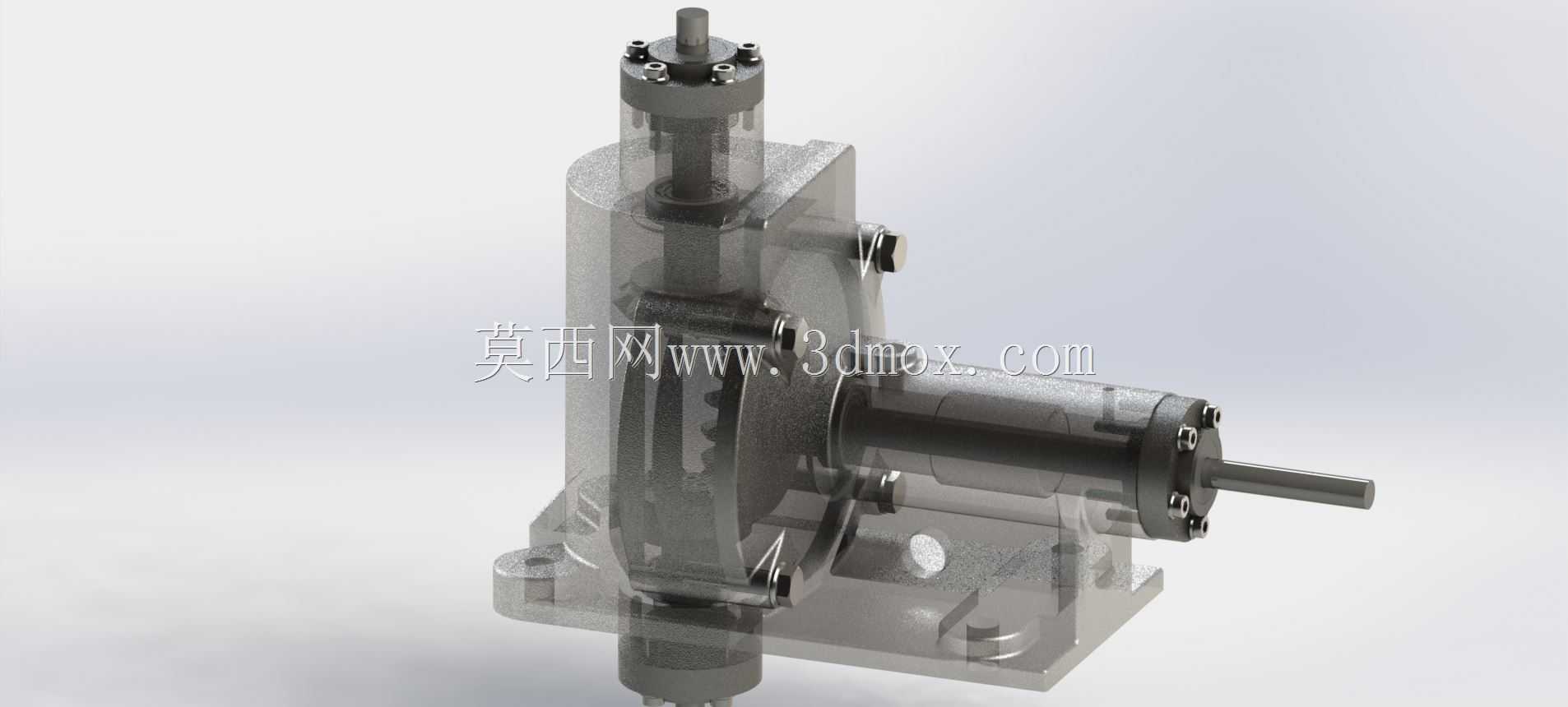

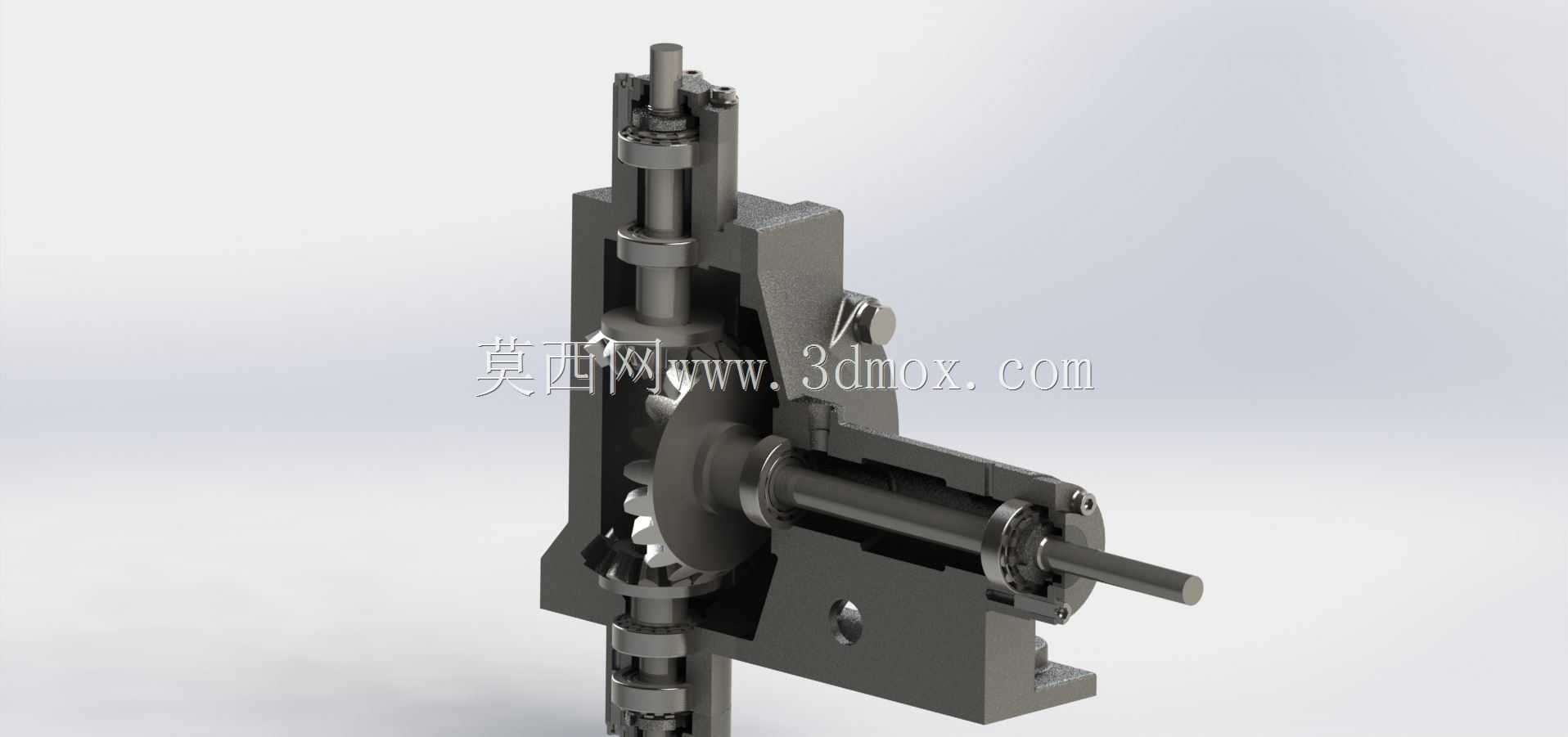

反向对动齿轮传动机构结构设计

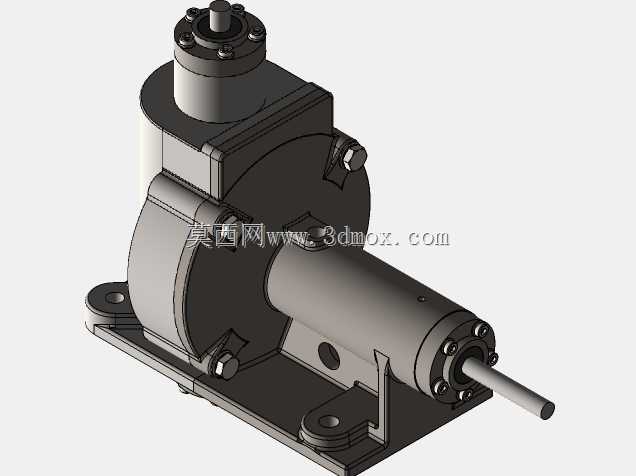

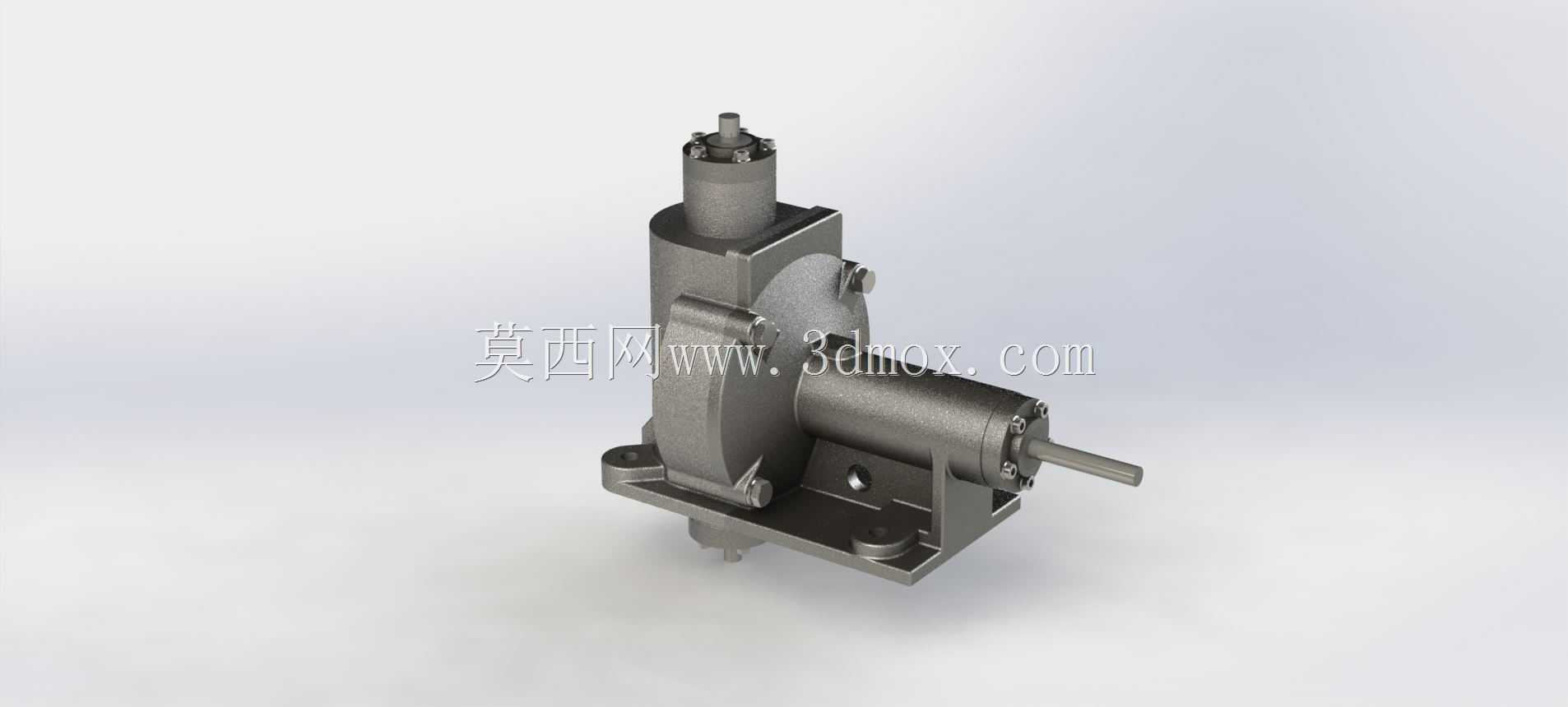

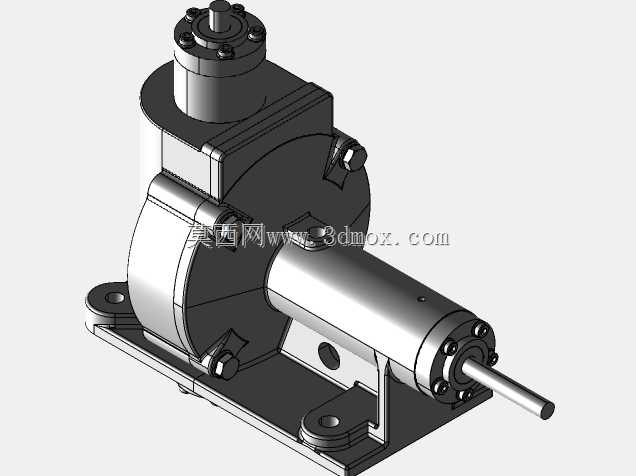

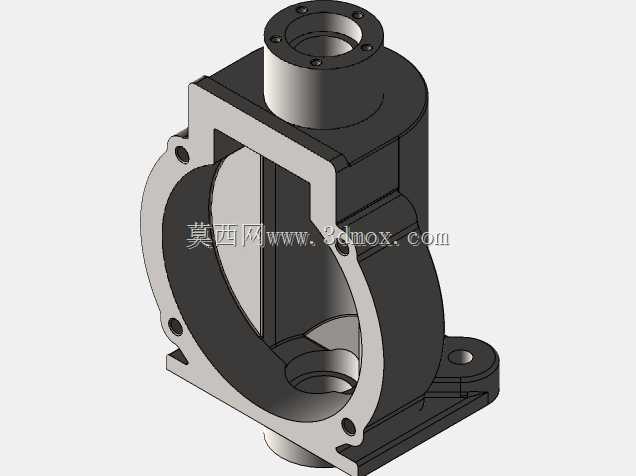

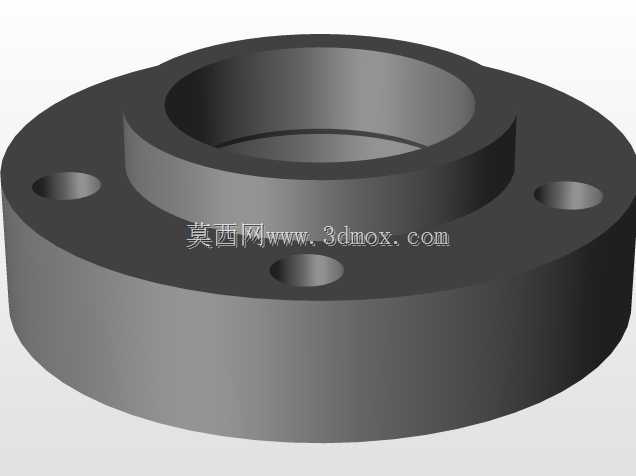

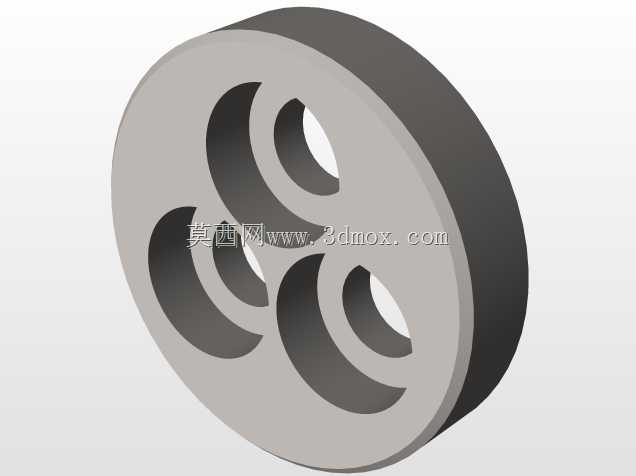

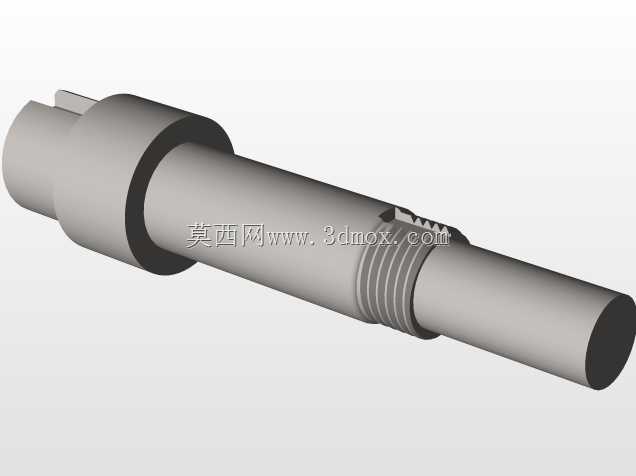

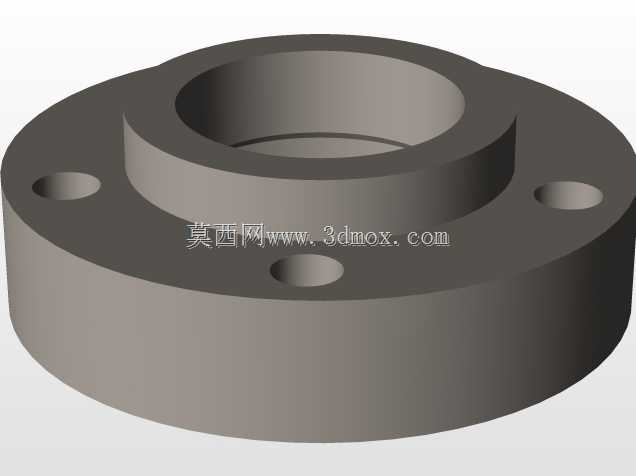

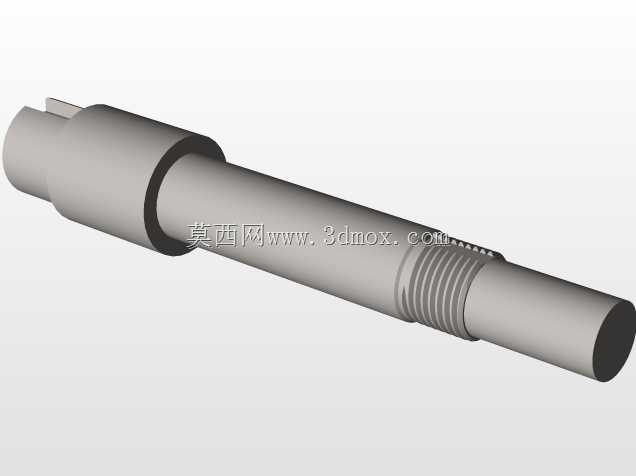

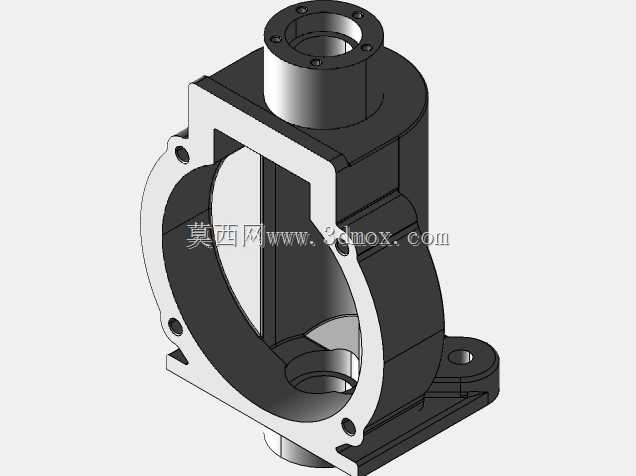

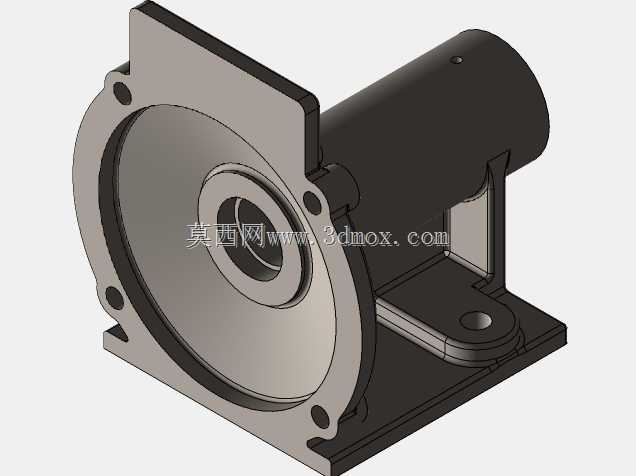

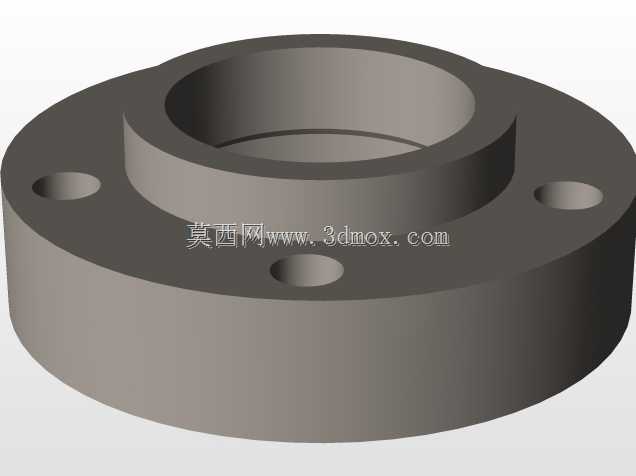

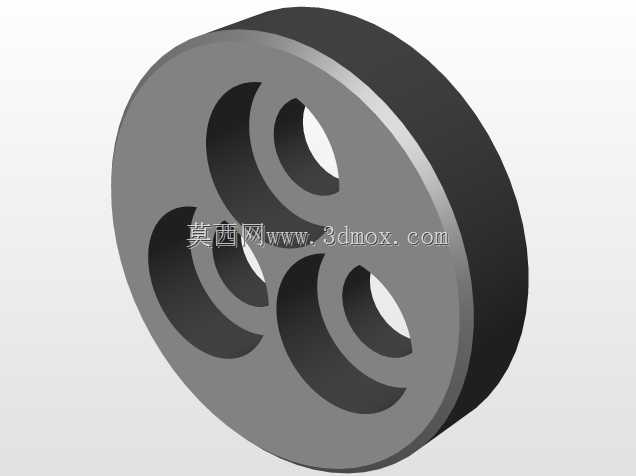

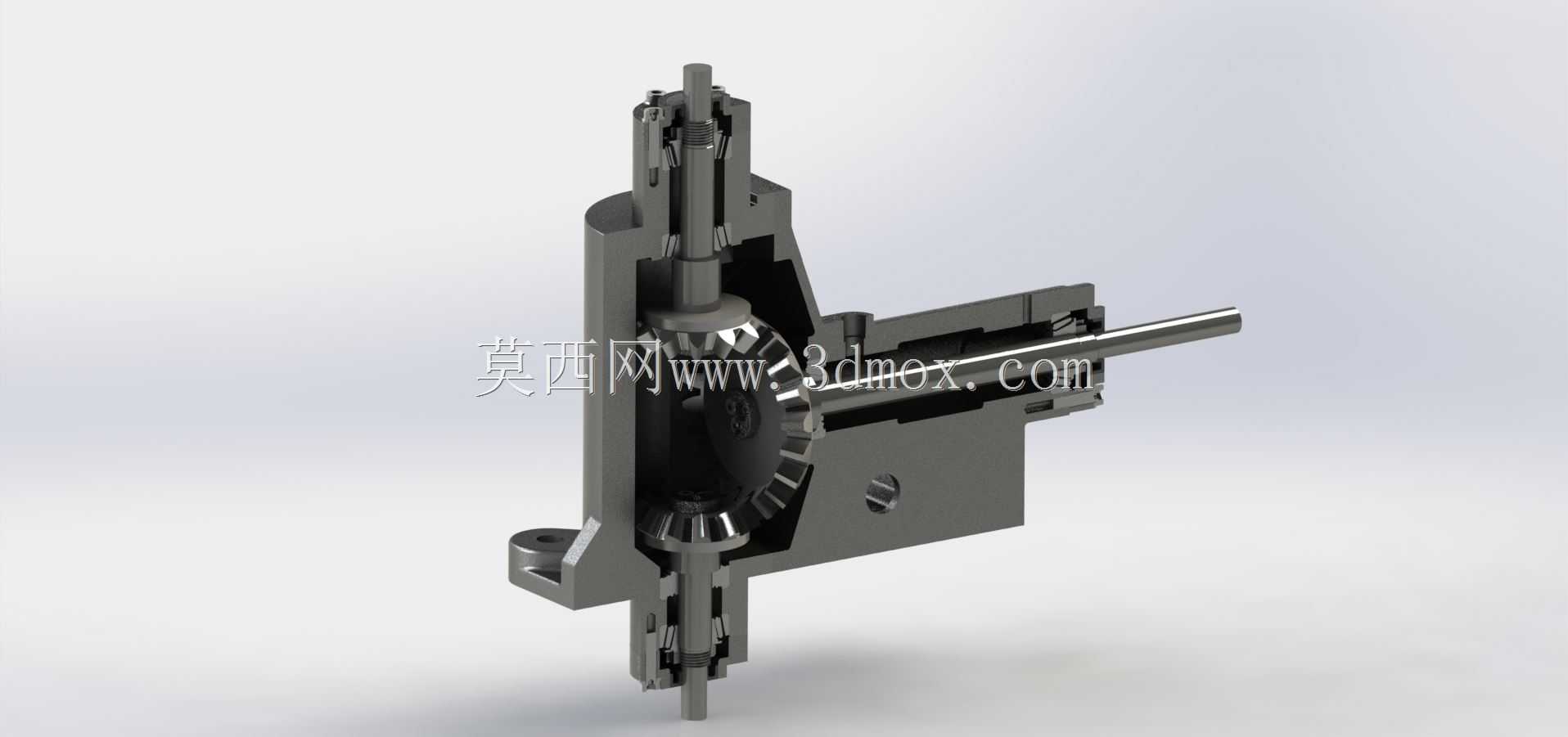

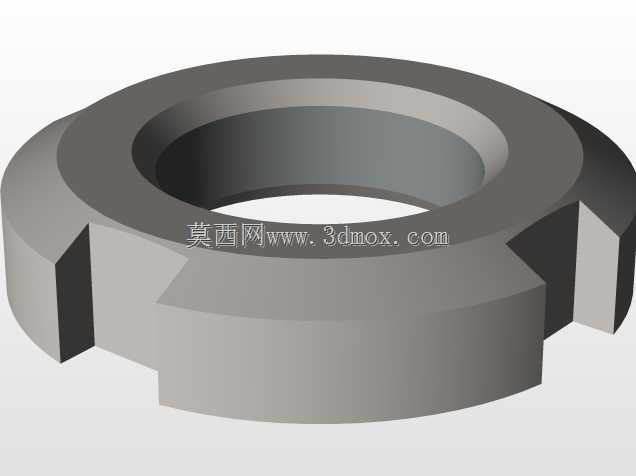

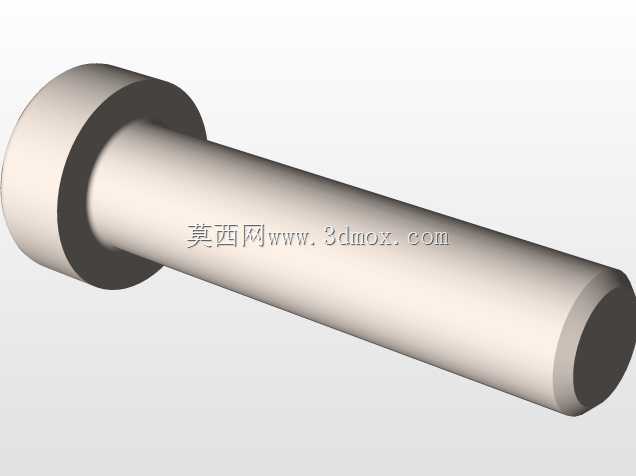

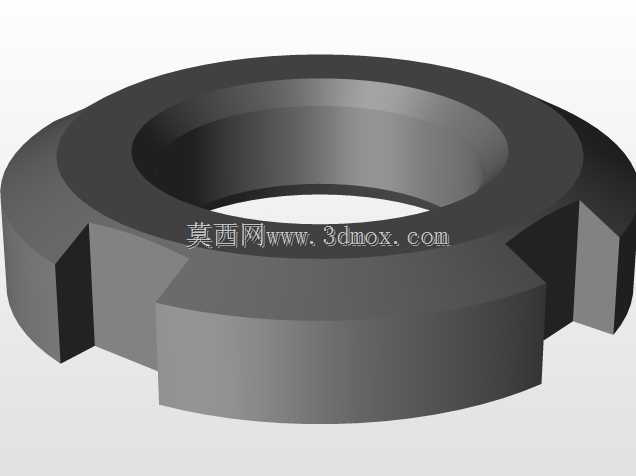

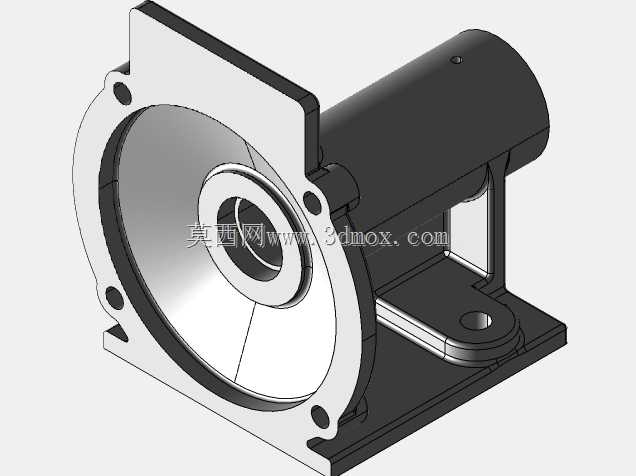

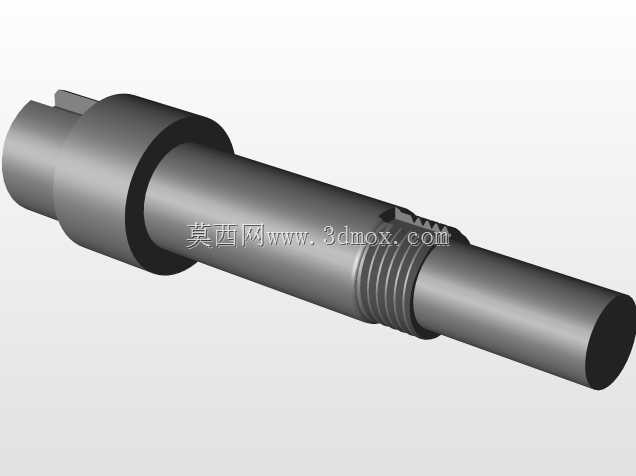

这款反向对动齿轮传动机构，是机械传动领域中用于实现特定反向运动传递的核心功能部件，主要应用在需要双轴反向同步输出动力的工业场景中，常见于小型自动化生产线的工位换向机构、精密测试设备的对向加载模组、教学演示用机械原理实验台以及部分小型专用机床的进给传动单元中，能够在紧凑的安装空间内完成输入动力的分流与转向传递，替代传统需要多组齿轮错位排布的复杂传动结构，大幅缩减传动链路的空间占用。从实际用途来看，该机构可以将单端输入的旋转动力，通过内部啮合的齿轮组传递到两个垂直布置的输出轴上，两个输出轴可按照固定传动比实现反向同步转动，既可以用于带动两组对向运动的执行部件完成同步对压、对夹等动作，也可以作为传动换向单元接入设备的动力链路中，改变动力传递的方向，适配设备内部的动力布局需求。在功能特性上，该机构采用封闭箱式壳体结构，内部齿轮啮合区域预留有充足的润滑储油空间，能够在长时间连续运转过程中保持齿轮啮合面的润滑状态，降低运转磨损与工作噪音；壳体采用一体化铸造成型的底座结构，底座上预留有标准化的安装定位孔，能够直接通过螺栓固定在设备的安装基准面上，无需额外设计转接安装板；两个输出轴均采用伸出式轴端设计，轴端加工有标准的装配定位面，可以直接通过联轴器、键连接等方式与外部执行部件相连，动力传递的同轴度精度更高，运转过程中无多余的径向窜动。从设计思路来看，该机构的整体布局围绕紧凑化、高刚性的核心需求展开，将输入轴与两个输出轴呈空间垂直排布，内部采用直齿圆柱齿轮啮合传动，齿轮参数经过匹配计算，保证两个输出端的传动比一致，反向运动的同步误差控制在极小范围内；壳体上部设计有可拆卸的端盖结构，方便后期对内部齿轮组件进行维护、润滑脂更换以及易损件的替换，无需完全拆解整个机构即可完成日常保养作业；轴体与壳体的配合位置设计有密封结构，能够避免内部润滑介质泄漏，同时阻挡外部的粉尘、碎屑进入啮合区域，提升机构在复杂工业车间环境下的使用寿命。在外形尺寸与安装边界上，该机构整体呈方正的箱式结构，横向与纵向的安装尺寸适配多数小型自动化设备的安装空间预留标准，输出轴的伸出长度经过优化，既保证了与外部部件连接的装配空间，也不会因为轴伸过长导致运转时出现挠性变形；底座的安装孔位按照等间距标准排布，能够兼容不同规格的安装台架固定需求，安装时只需要保证输入轴与动力源的同轴度，即可快速完成机构的装配调试，大幅降低现场安装的调整难度。
