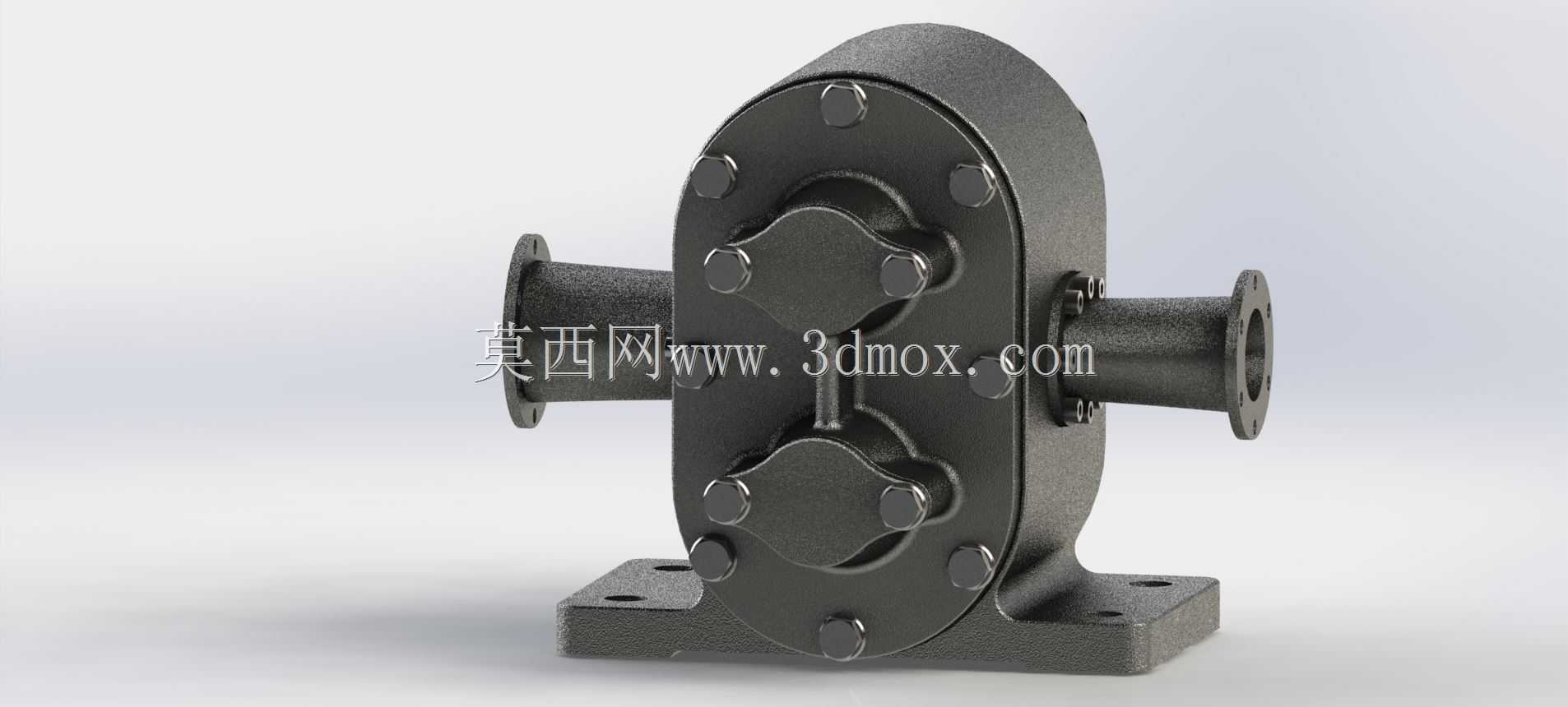

XLA型直齿轮输水水泵结构设计

这款直齿轮式输水水泵，主要面向民用供水、小型工业循环输水、农田小片区域灌溉、设备冷却循环供水等场景设计，依靠齿轮啮合过程中形成的密闭容积变化完成水体的吸入与加压输出，相比传统叶轮式水泵，在低流量高扬程的输水工况下具备更稳定的输出压力，流量脉动更小，适合对输水稳定性有一定要求的管路系统。

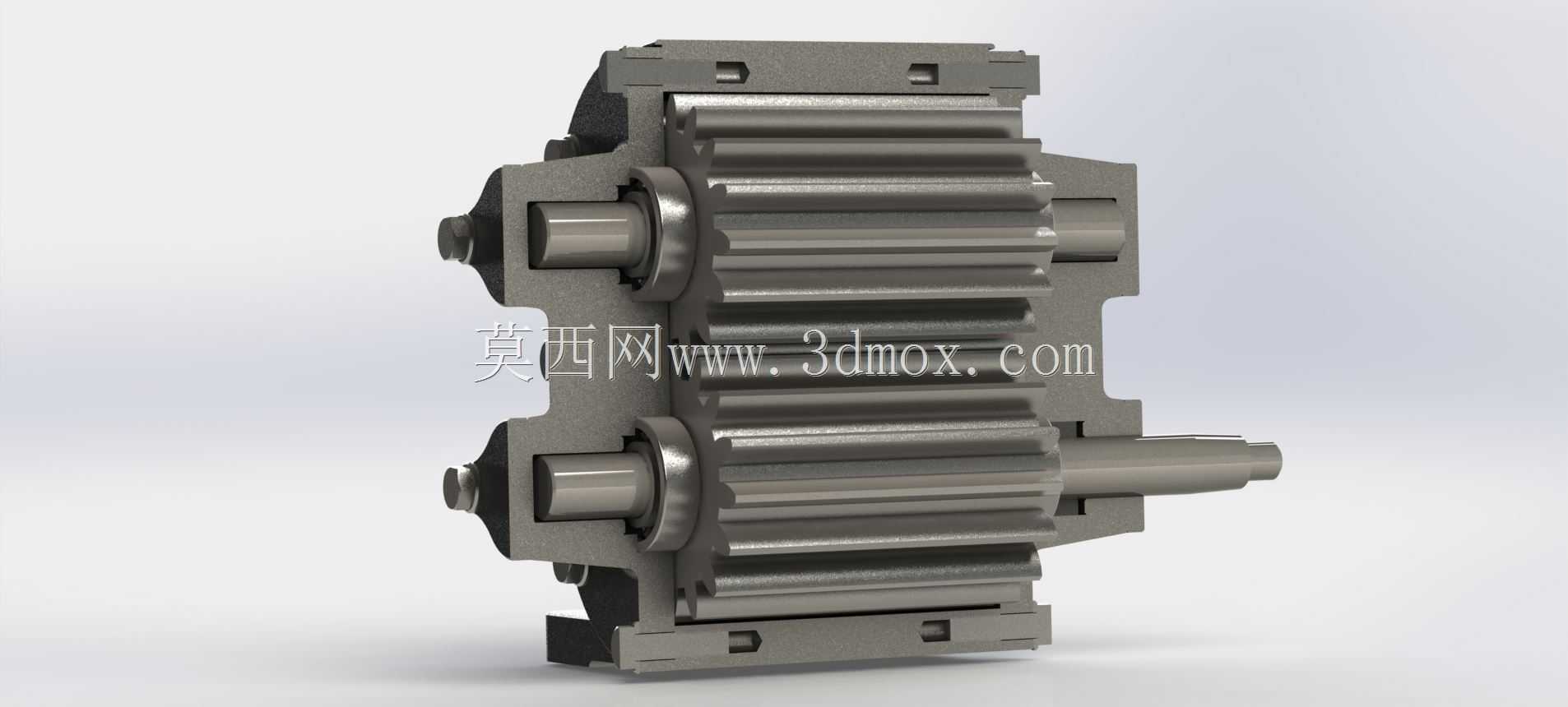

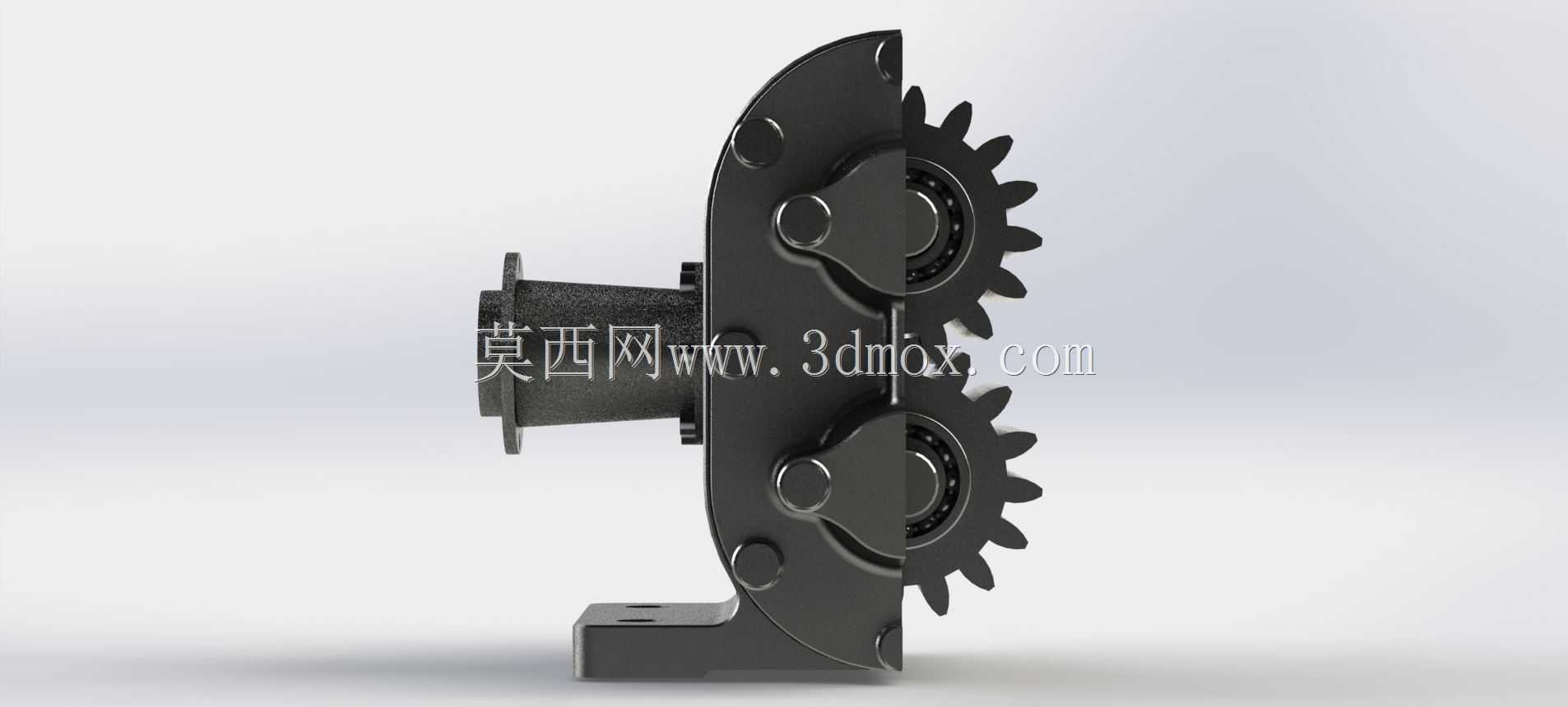

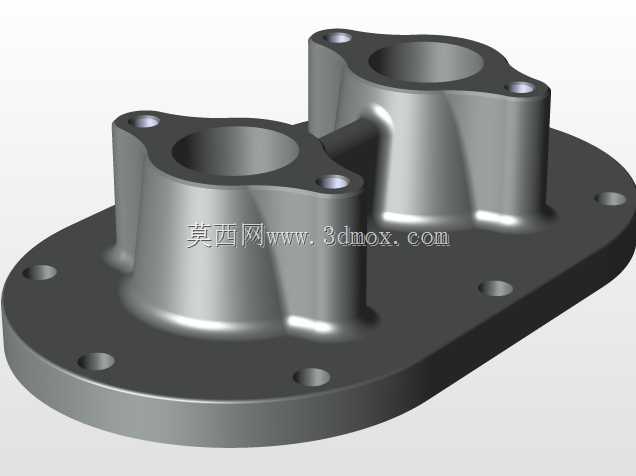

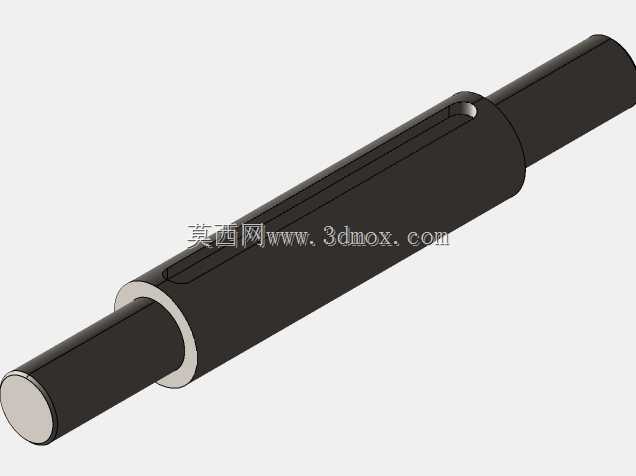

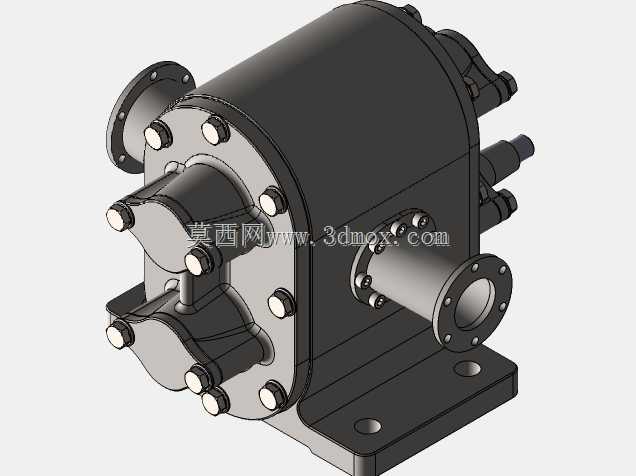

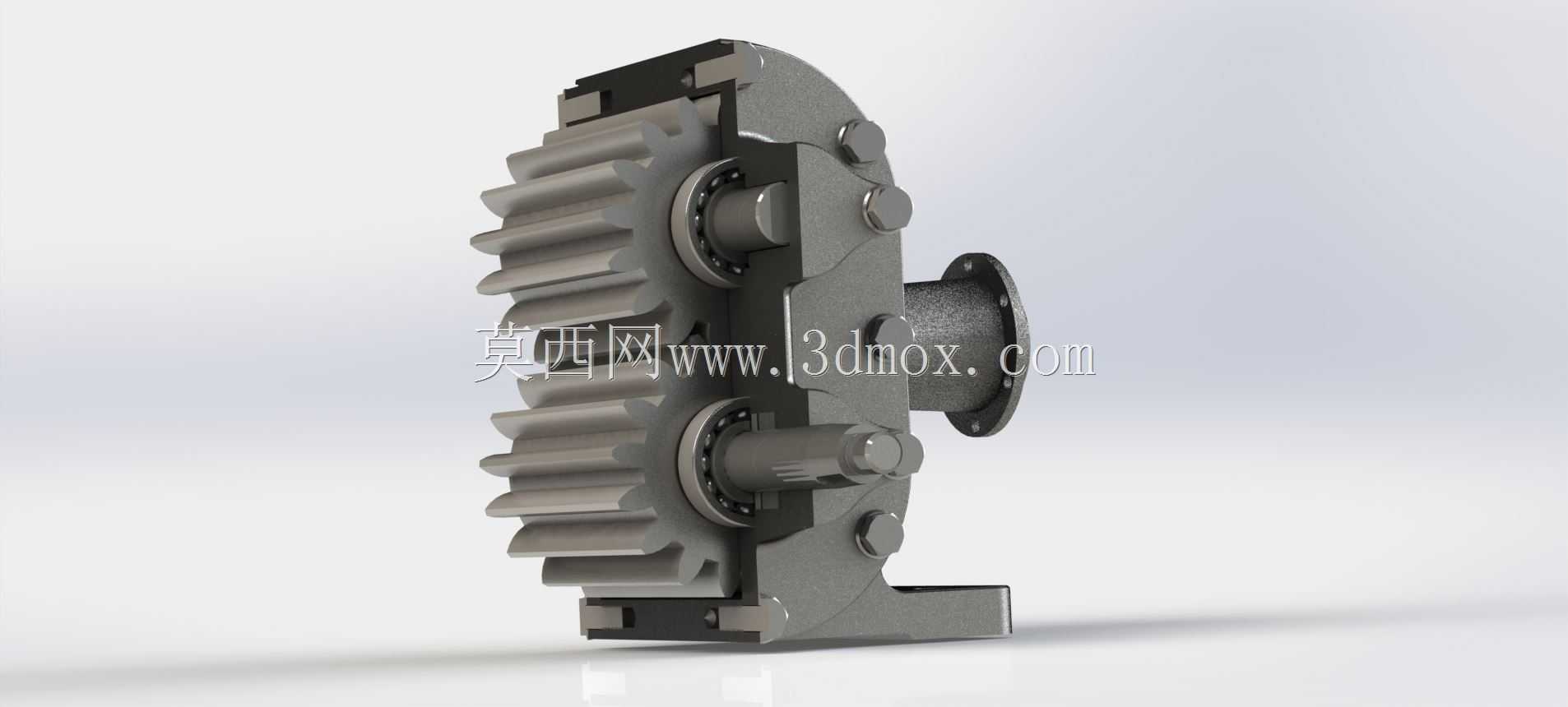

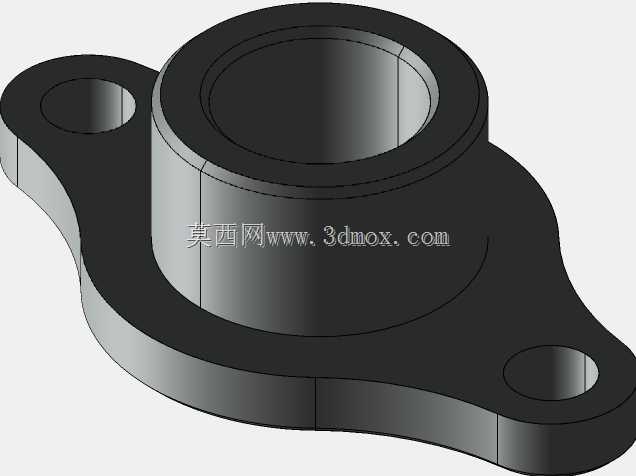

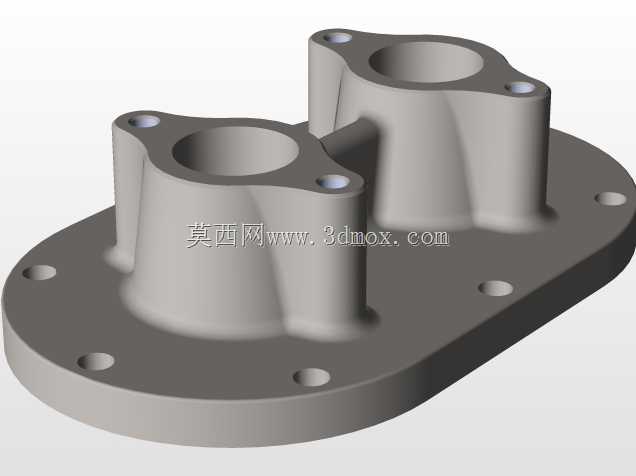

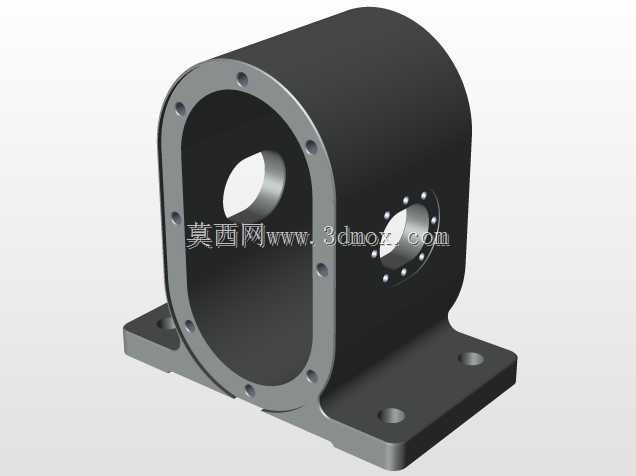

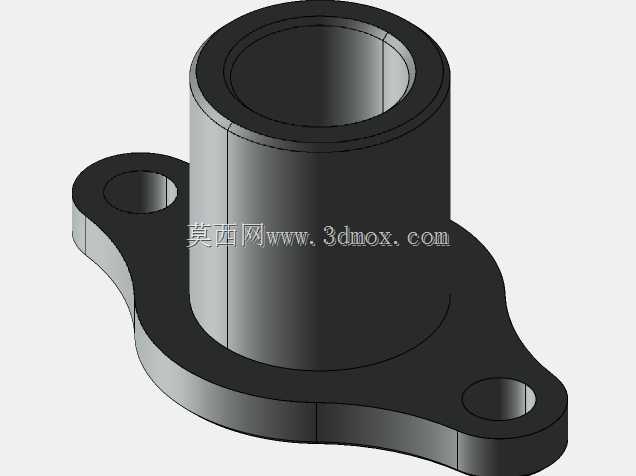

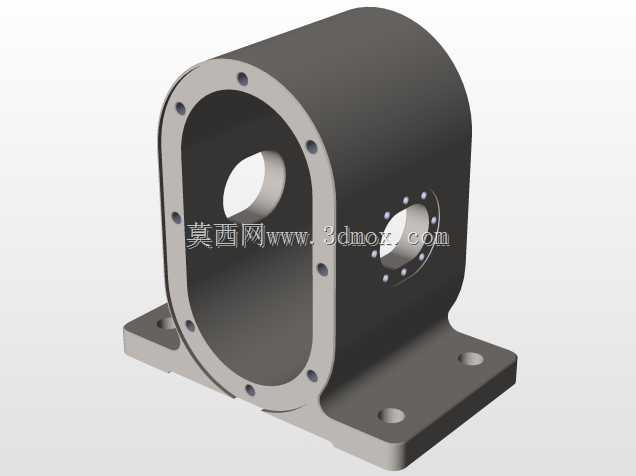

从功能特性来看，该泵采用外啮合直齿轮作为核心做功部件，主动齿轮轴延伸出泵体作为动力输入接口，可直接匹配标准电机输出轴通过联轴器连接，无需额外加装复杂的减速转接结构；泵体采用分体式壳体设计，上下两部分壳体通过定位销与紧固螺栓完成拼合，既保证了齿轮腔的密闭性，也方便后期拆解维护、清理腔体内积存的水垢与杂质；齿轮两端配置的滑动轴承直接嵌装在壳体轴承座内，依靠输送的水体即可完成润滑与冷却，无需额外加注润滑油脂，避免了润滑油泄漏污染输送水体的问题，适配洁净输水的使用需求。

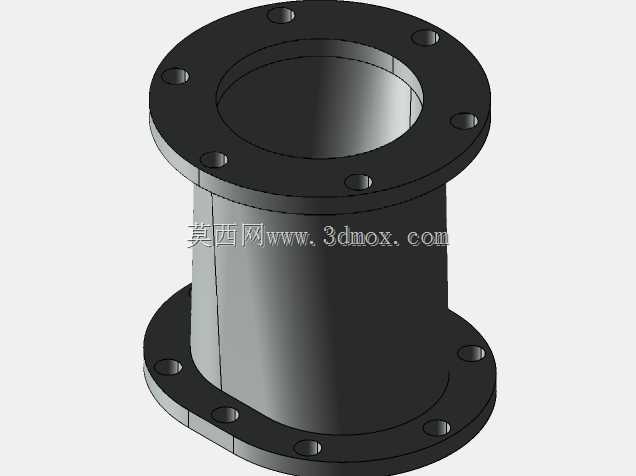

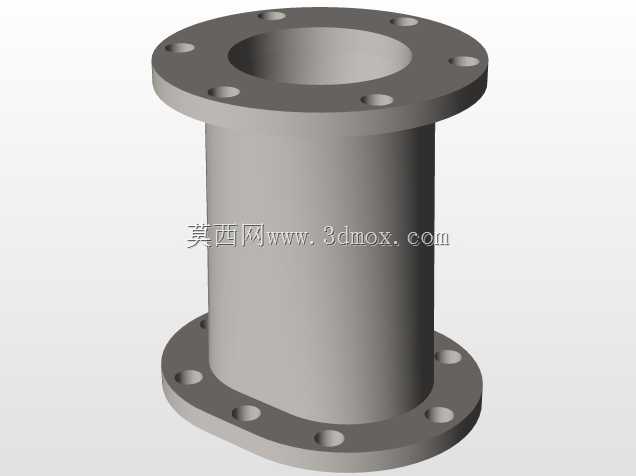

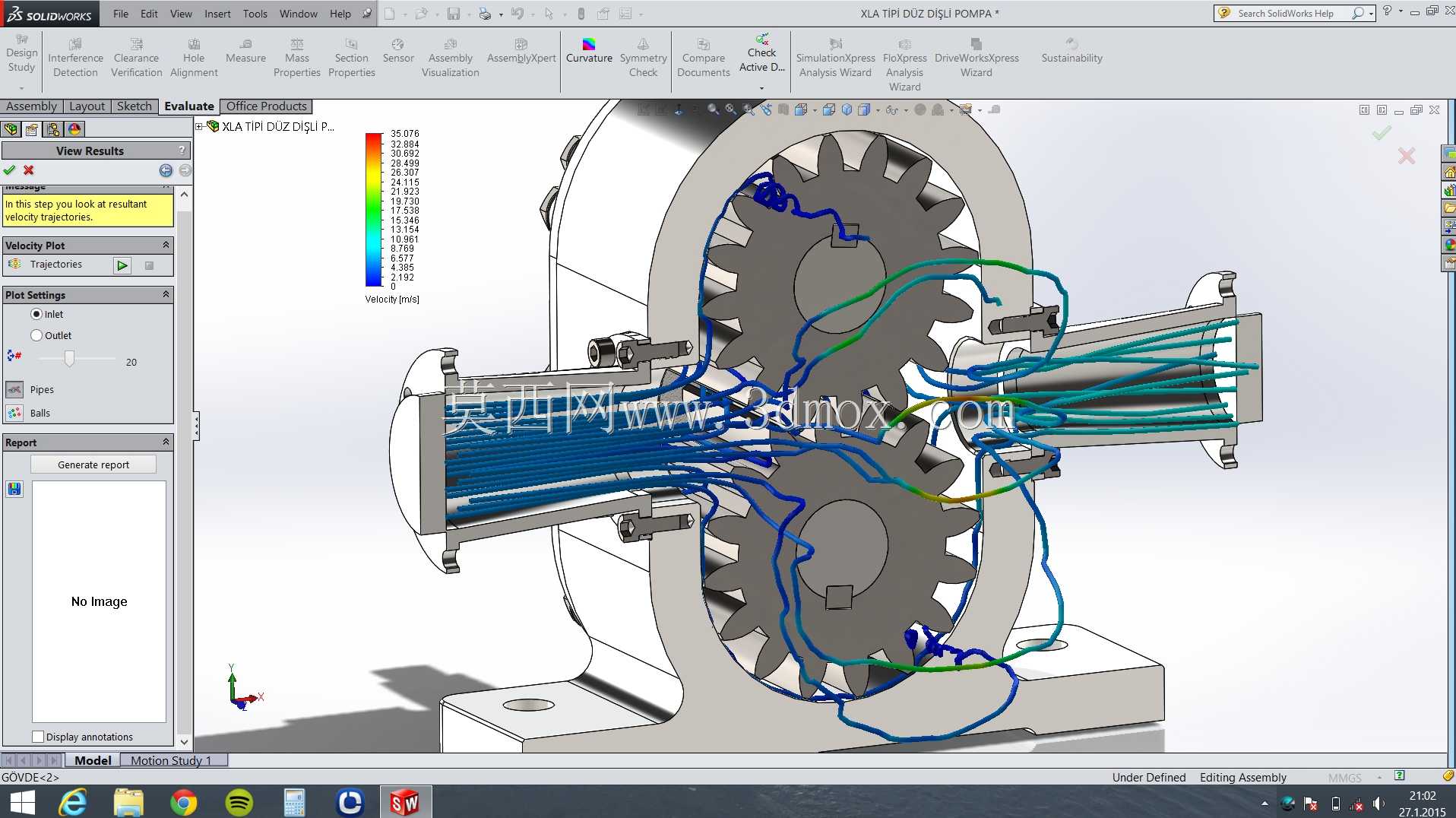

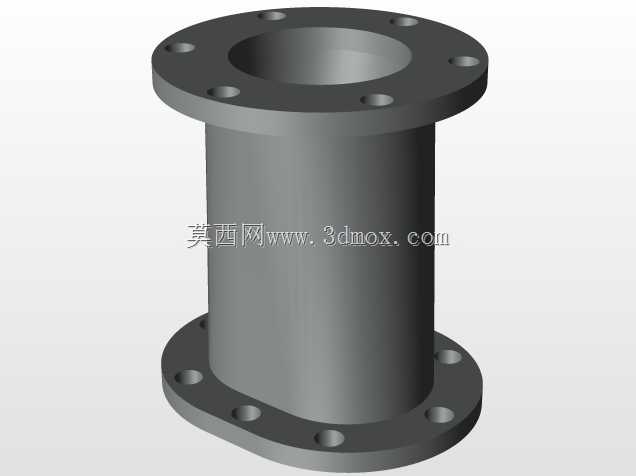

设计过程中，首先根据目标输水流量与扬程参数，计算确定齿轮的模数、齿数与齿宽参数，保证齿轮啮合时的容积变化量匹配设计输水能力，同时严格控制齿轮啮合的侧隙，既避免侧隙过大导致输水效率下降、压力波动明显，也防止侧隙过小导致齿轮运转卡滞、磨损加剧。进出水口采用标准法兰接口设计，可直接匹配同通径的输水管道，安装时无需额外制作转接接头；泵体底部预留的安装定位凸台与螺栓孔，可直接固定在混凝土基础或钢制安装支架上，安装边界尺寸适配常规小型水泵站的预留安装空间，输入轴的中心高与常规Y系列小型电机的输出轴中心高匹配，方便现场动力配套时的对中调整，减少安装调试的工作量。

整体结构紧凑，齿轮组件与泵体的同轴度通过壳体加工时的一次装夹定位保证，运转过程中振动小、噪音低，适合在居民区、办公区配套的供水泵房内安装使用，不会产生过大的噪音干扰。
