齿轮传动转轴组件结构设计

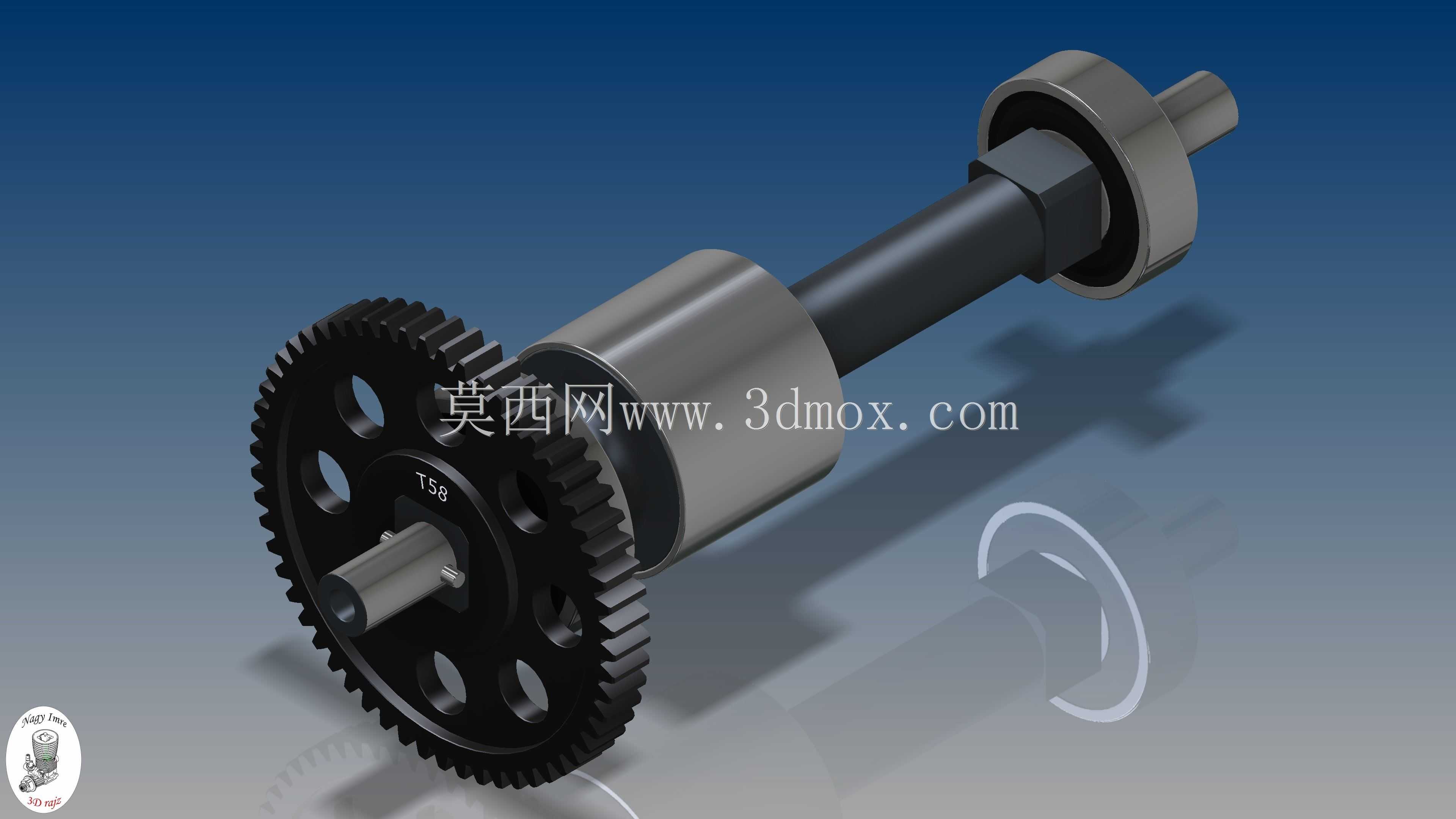

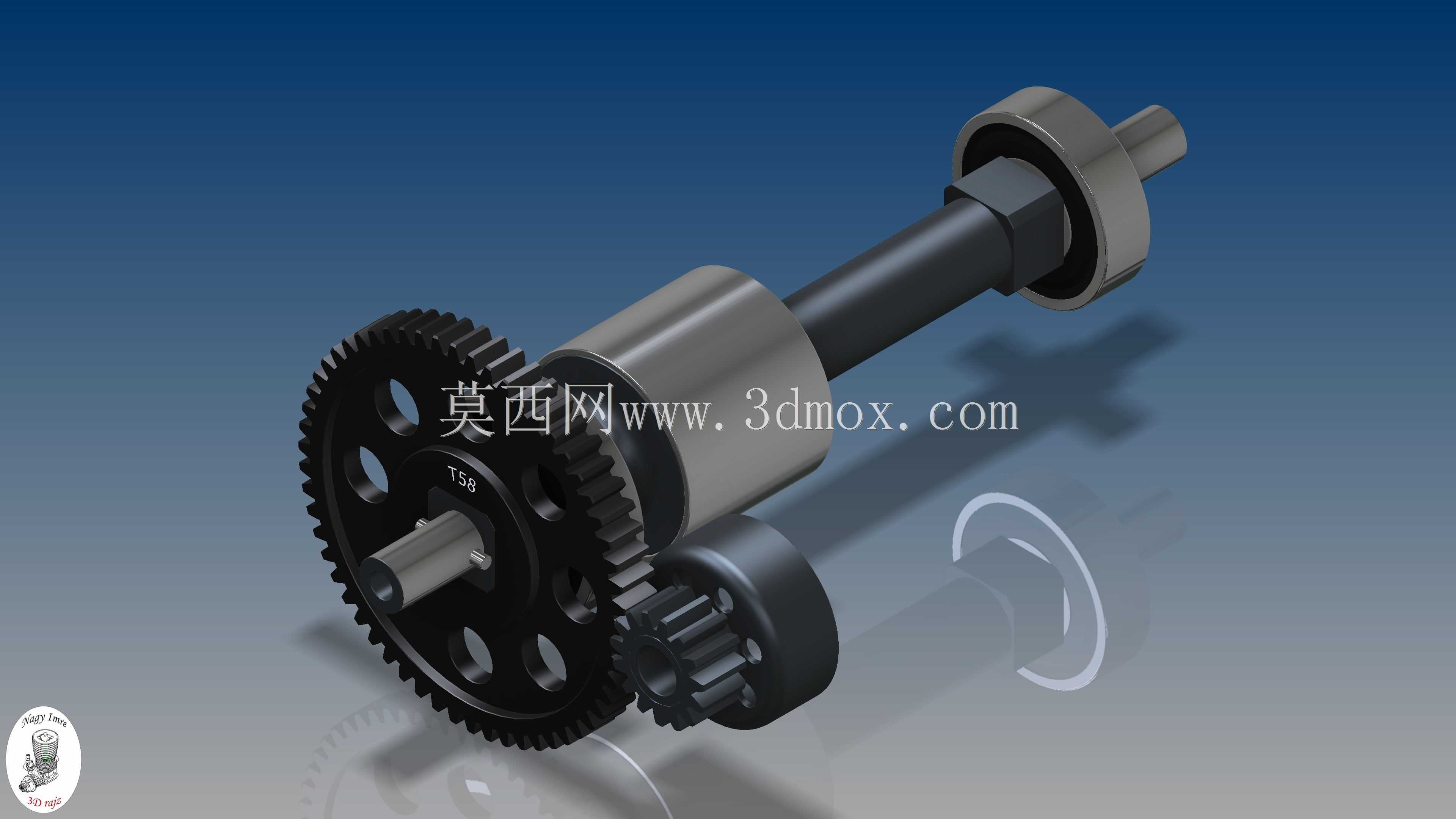

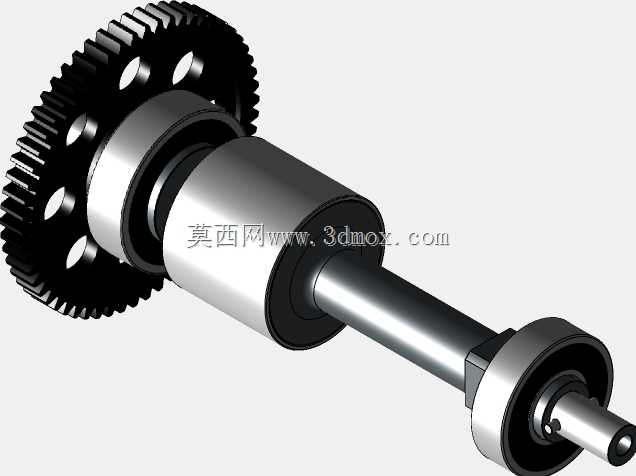

这套齿轮传动转轴组件，是工业传动系统中承担动力传递、转速扭矩转换的核心执行部件，广泛适配各类中小型动力输送场景，在轻工生产设备、小型输送装置、专用作业车辆的辅助传动链路、机床进给机构中都能见到这类结构的应用，它的核心作用是将输入端的旋转动力，通过齿轮啮合的传动比转换，匹配输出端的转速与扭矩需求，保障动力传递过程的平稳性与可靠性，避免动力传输过程中出现转速失配、扭矩不足或者传动卡滞的问题。从实际功能特性来看，这套组件采用了同轴集成式的布局设计，将传动齿轮、支撑轴段、定位衬套、轴承配合位整合在同一根主轴上，减少了分散零件装配带来的累积误差，主轴上设置了多段不同直径的轴肩结构，分别用于齿轮的轴向定位、轴承内圈的安装抵靠、外接联轴器的配合连接，每一段轴肩的尺寸都经过公差匹配设计，既能够保证零件装配时的轴向定位精度，又能避免轴肩过高导致的装配干涉问题。齿轮部分采用了直齿圆柱齿轮的啮合设计，大直径主动齿轮与小直径从动齿轮的齿形参数经过匹配计算，能够实现固定传动比的转速转换，齿轮本体上开设的减重孔结构，在不降低轮齿结构强度的前提下，有效降低了组件整体的转动惯量，减少传动过程中的惯性损耗，让启停阶段的动力响应更加灵敏，同时也降低了整套组件的自重，适配对安装重量有要求的轻量化设备场景。在设计思路上，这套组件优先考虑了装配与维护的便捷性，所有配合面都采用了标准公差带设计，支撑部位预留了标准滚动轴承的安装位置，不需要额外定制非标轴承即可完成装配，齿轮与主轴之间采用键连接加轴向顶紧的固定方式，既能够传递足够的旋转扭矩，避免齿轮与轴之间出现相对转动打滑，又可以在长期使用出现齿面磨损时，快速拆卸更换齿轮零件，不需要整体报废整个轴系组件，有效降低了设备的后期维护成本。从安装边界来看，这套组件的主轴两端伸出段长度经过合理规划，两端的轴承安装位间距匹配常规设备的传动腔安装尺寸，齿轮啮合的中心距按照标准齿形参数设计，安装时只需要保证两轴的平行度公差在允许范围内，即可实现平稳的齿轮啮合，不会出现偏载、咬齿的问题，组件整体的径向轮廓尺寸紧凑，不会占用过多的设备内部安装空间，能够适配各类空间受限的传动腔布局，同时轴端预留的连接位可以适配不同规格的联轴器、带轮等外接动力零件，具备较强的场景适配能力。在实际运行过程中，这套轴系组件的支撑结构能够有效抵消齿轮啮合产生的径向力，避免主轴出现弯曲变形，保障长期运行下的传动精度，轮齿的啮合接触面经过啮合间隙优化，既能够保证传动过程的紧密性，减少回程误差，又预留了合理的润滑间隙，方便润滑油脂进入啮合面，降低齿面的磨损速度，延长组件的整体使用寿命。
