十五立方卧式储油罐体结构设计

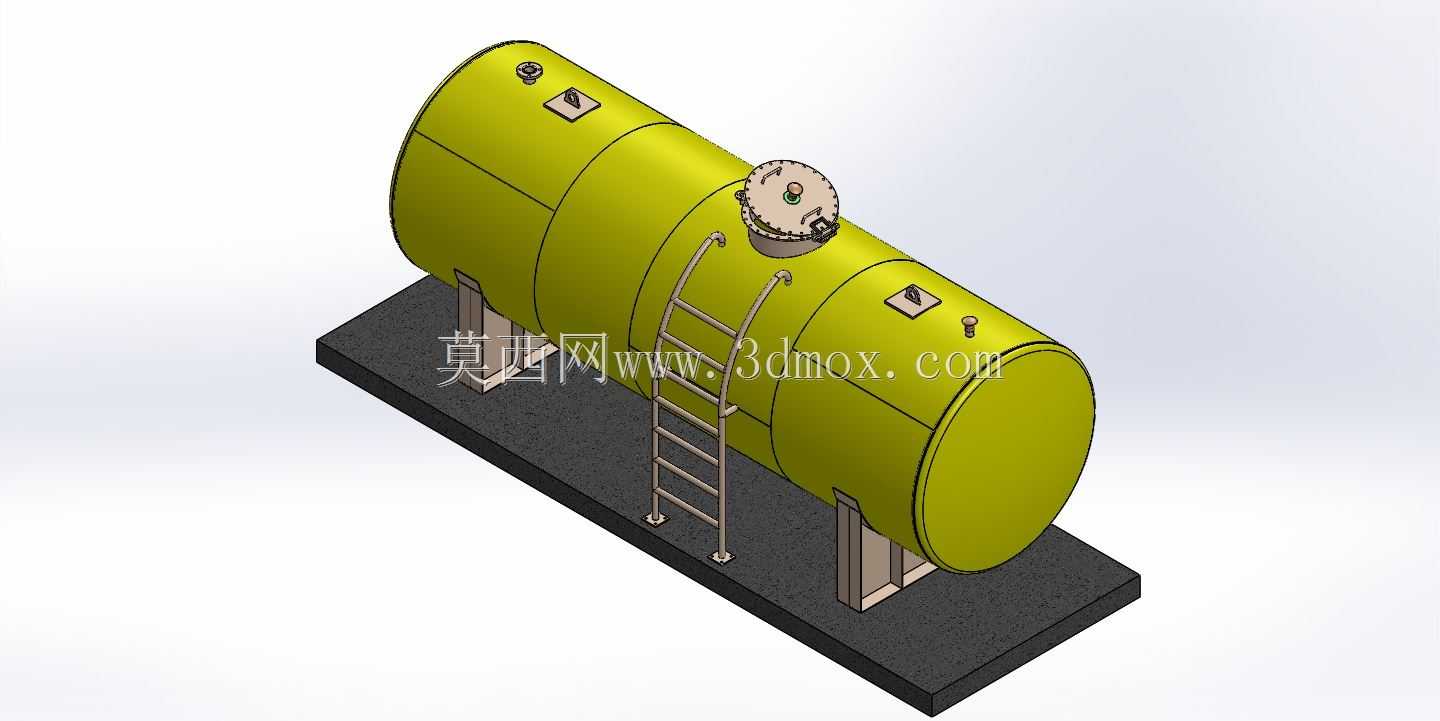

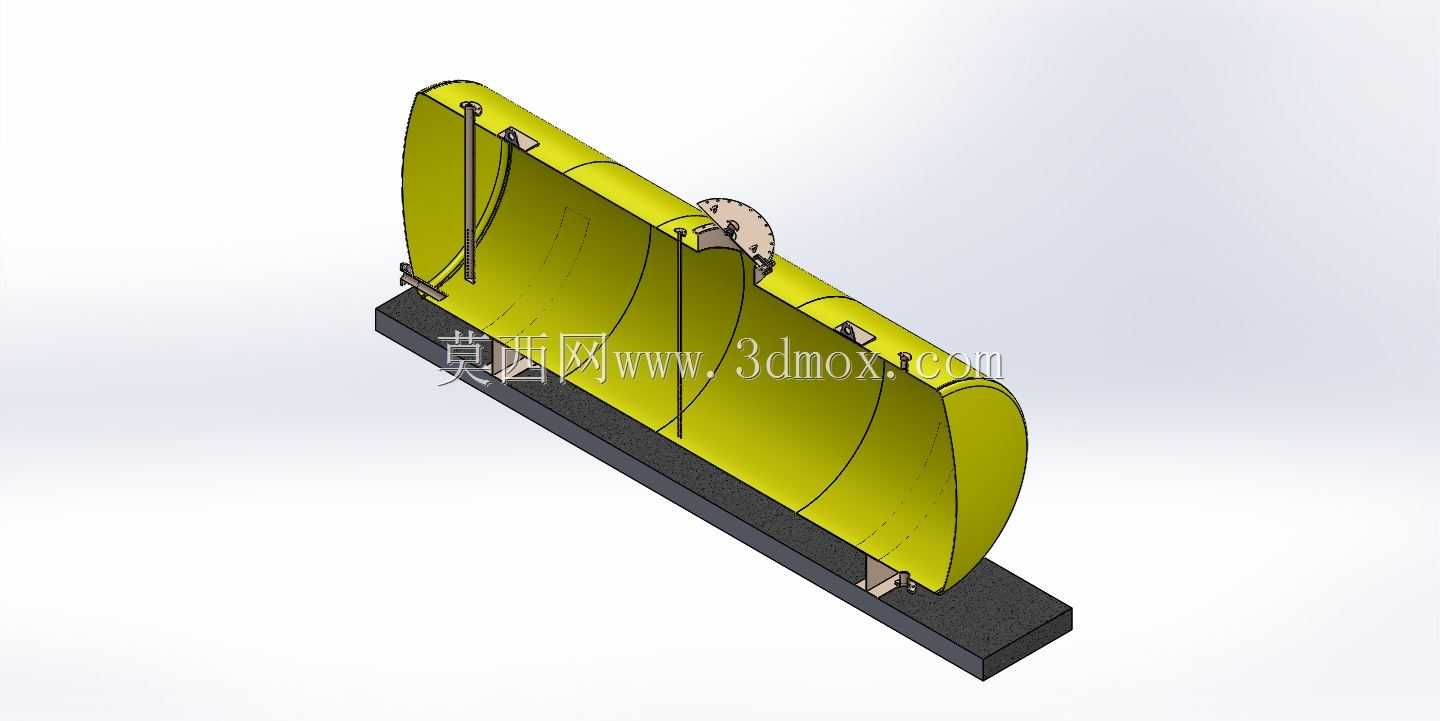

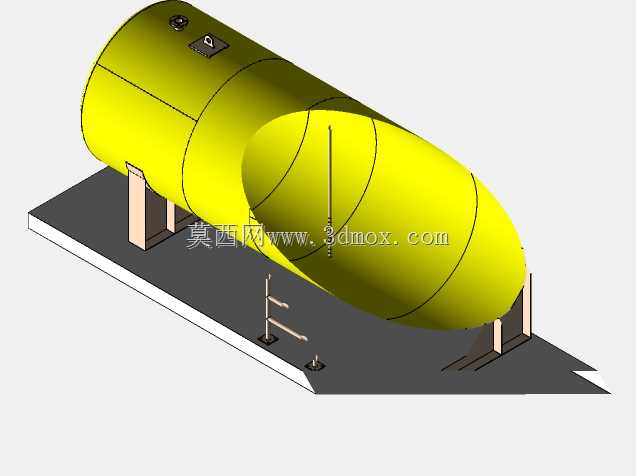

该卧式储液罐体主要面向中小型油料存储、工业流体中转场景设计，可广泛应用于厂区燃油暂存、润滑油批量储备、中小型化工项目非强腐蚀性液态介质存储环节，适配加油站点辅助储油、生产车间油料周转、野外作业临时储油等多种使用场景，能够在常温常压的常规存储环境下稳定承载液态介质，满足15立方米额定容积下的静态存储需求。罐体整体采用卧式圆筒形结构设计，这种结构形态能够有效分散内部介质带来的静压力，降低罐体局部应力集中风险，同时卧式布局能够降低设备整体重心，提升安装后的结构稳定性，减少高位布置带来的倾覆隐患，相较于立式储罐更适合地面平铺式安装场景，无需过高的承重基础即可完成部署。罐体两端采用标准椭圆形封头结构，封头与筒体采用等强度匹配设计，能够在保证承压能力的前提下减少材料冗余，控制整体设备自重。罐体顶部设置有主检修人孔，人孔配套快开式压盖结构，方便运维人员定期进入罐体内部开展清洁、检修、焊缝探伤等作业，人孔旁配套设置直爬梯，爬梯采用圆钢弯折成型，踏步做防滑处理，上下端分别与罐体、安装底座做刚性连接，保障运维人员攀爬作业的安全。除主检修人孔外，罐体顶部还预留有多个工艺接口，可分别适配进液管、出液管、呼吸阀、液位检测装置、温度检测元件的安装需求，用户可根据实际使用场景灵活选配对应的管路附件，无需额外在罐体上开孔焊接，降低现场改造的施工难度与结构损伤风险。罐体底部设置两组鞍式支座，支座采用型钢焊接成型，支座与筒体接触位置做圆弧贴合处理，增大接触面积减少局部压强，支座底部预留螺栓安装孔，可通过地脚螺栓与混凝土基础牢固连接，抵消罐体满液状态下的静载荷与轻微晃动载荷。安装底座采用整块钢制平台结构，既可以为罐体提供平整的安装基准，也能够承接爬梯、附属管路的安装固定，同时可在底座周边设置围堰结构，避免介质泄漏后向外扩散。整体设计充分考虑日常运维的便捷性，所有外露附件均布置在人员可轻松触及的高度范围，无需额外搭建登高平台即可完成常规的阀门操作、液位观测作业，罐体筒体壁厚经过强度校核，能够满足常规液态介质存储的强度要求，焊缝位置预留探伤检测的操作空间，方便生产制造环节开展质量检测。
