桌面级微型数控绘图写字装置结构设计

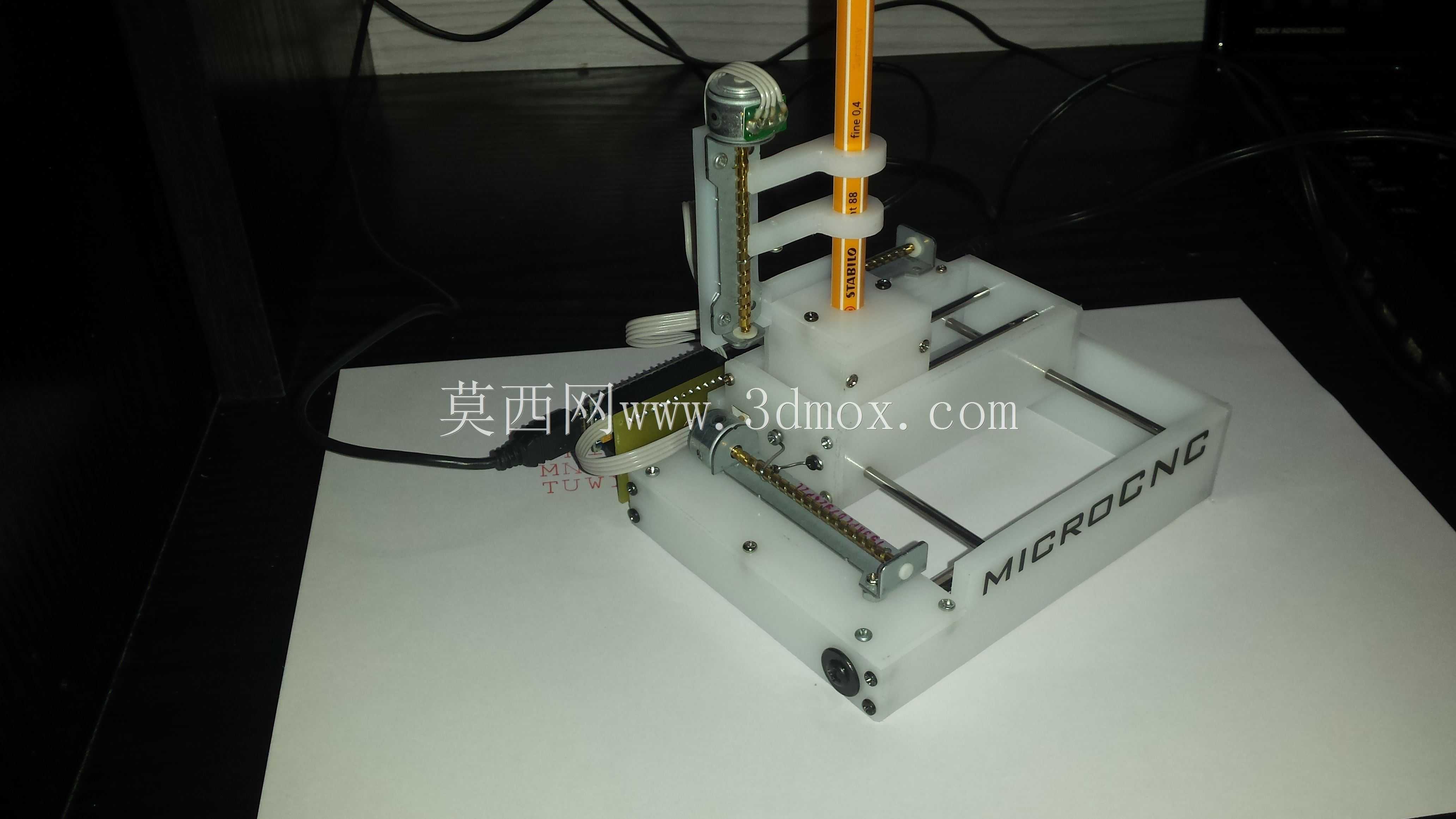

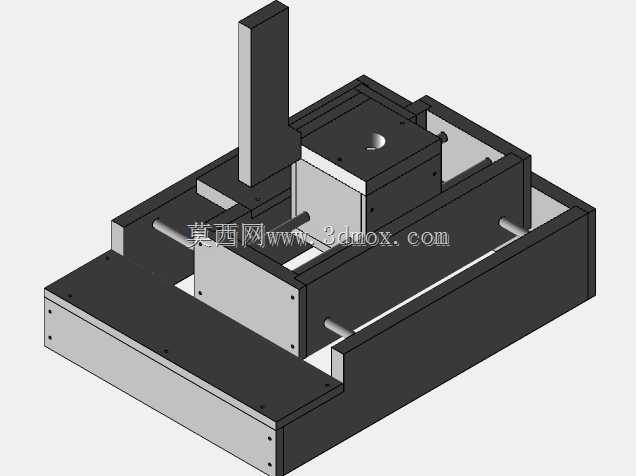

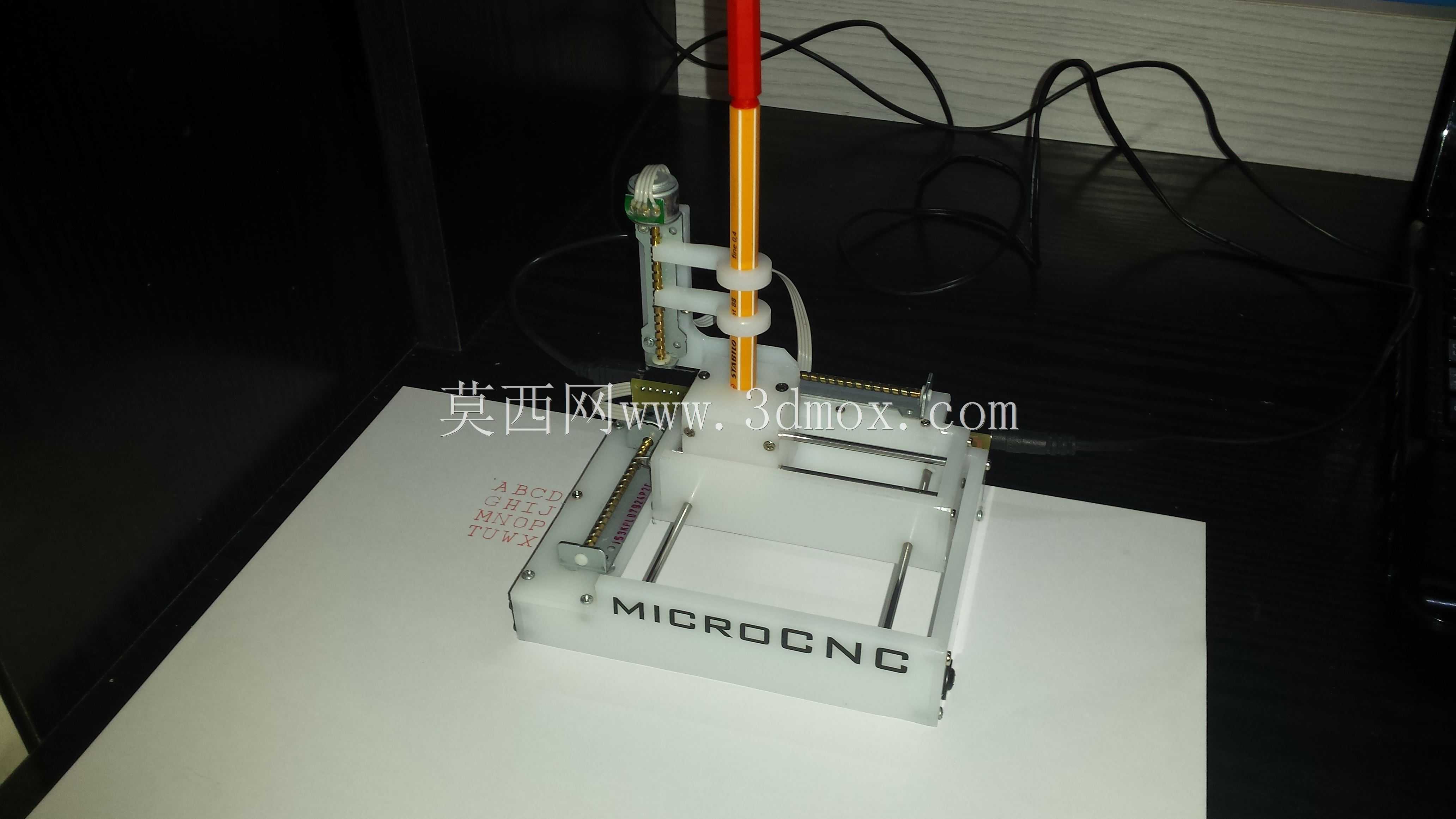

这款微型数控绘图装置是面向桌面场景开发的小型数控执行设备，核心定位是满足小尺寸平面的精准绘图、书写作业需求，可适配教学演示、小型文创制作、电子DIY实践、简易PCB标记绘制等多类应用场景，相比大型数控绘图设备，它的占地空间极小，能够直接放置在普通书桌、实验台面上使用，不需要专门的作业场地，也无需复杂的安装调试流程，普通使用者按照接线说明完成硬件连接后，即可导入路径代码开展作业。设备的有效绘图区域设定为40mm×40mm，完全覆盖日常小型便签书写、迷你图案绘制、教学样例演示的尺寸需求，整体框架采用轻量化的板材拼接结构，所有运动部件都内嵌在框架主体内部，既能够减少外部磕碰对传动结构的损伤，也能避免运动过程中外露部件对使用者造成剐蹭，安装边界仅需要预留略大于设备底座的平整台面即可，不需要额外的固定结构，设备自重较轻，可随时挪动位置适配不同的使用场景。在功能设计上，设备搭载三个步进驱动单元，分别负责X轴横向移动、Y轴纵向移动、Z轴笔具抬升下压动作，驱动模块采用成熟的步进电机驱动方案，能够精准控制每一步的进给距离，保证绘制线条的流畅度与位置精度，笔具固定位采用可调节的夹持结构，能够适配不同直径的普通铅笔、中性笔、标记笔，不需要专门定制配套的绘图笔具，大幅降低了日常使用的耗材成本。电源部分采用常规低压直流供电方案，适配普通桌面电源适配器即可运行，不需要高压工业供电，使用场景的适配性更强。控制逻辑层面，设备支持标准G代码路径解析，使用者可以通过矢量绘图软件生成对应的路径代码，直接导入控制器即可完成指定图案、文字的绘制，不需要掌握复杂的数控编程知识，降低了入门使用的门槛。设计过程中充分考虑了DIY制作的可行性，所有结构件都采用易加工的板材切割成型，不需要复杂的金属切削加工，普通爱好者也可以参照结构完成整机组装，传动部分采用滑轨加丝杆的组合结构，既保证了运动过程的顺滑度，也能长期维持运动精度，减少后期的维护调整频率。Z轴的抬笔行程经过精准测算，既能够保证抬笔时笔具完全离开纸面，不会在移动过程中留下多余划痕，也能控制下压行程，保证落笔时笔具与纸面接触压力适中，不会出现断墨或者笔尖戳破纸面的问题。整体结构布局紧凑，将控制电路、驱动模块都整合在底座内部，没有多余的外接线缆杂乱排布，桌面摆放时整洁度更高，同时框架上预留了笔具位置调节的余量，可以根据不同笔具的长度调整固定位置，适配更多类型的书写绘图工具。
