铝型材框架桌面级FDM熔融沉积3D打印设备

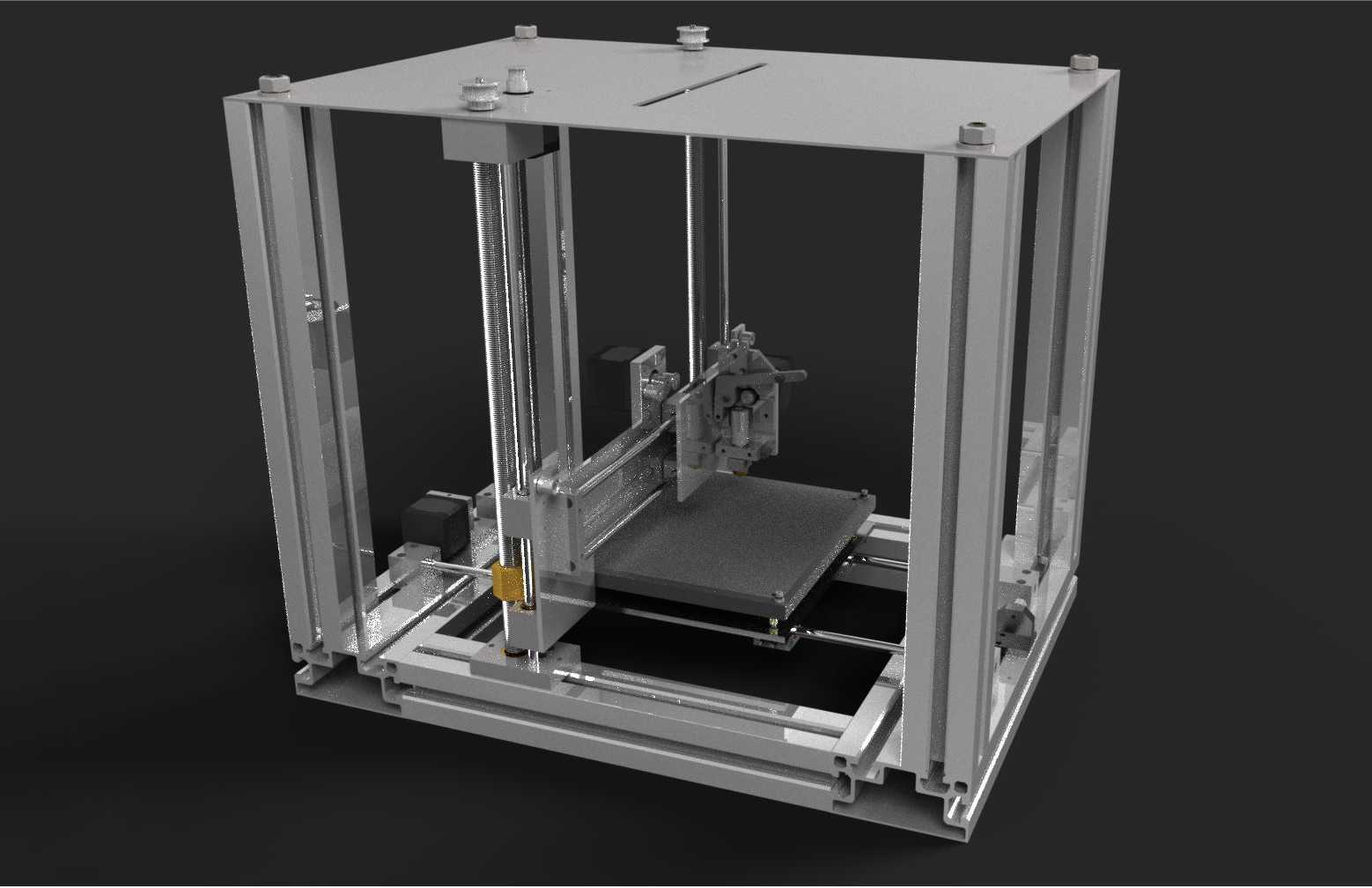

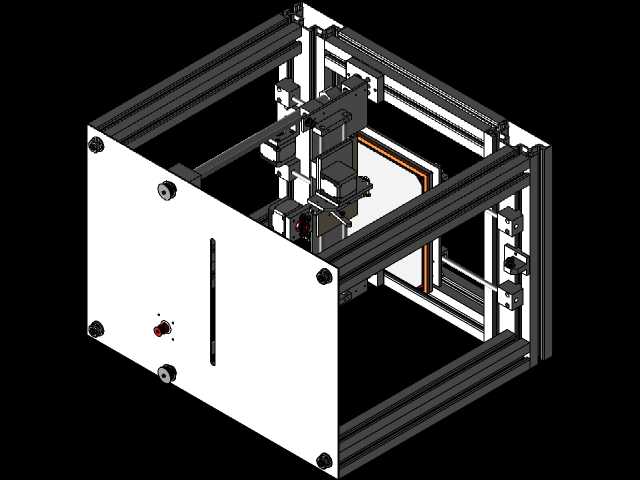

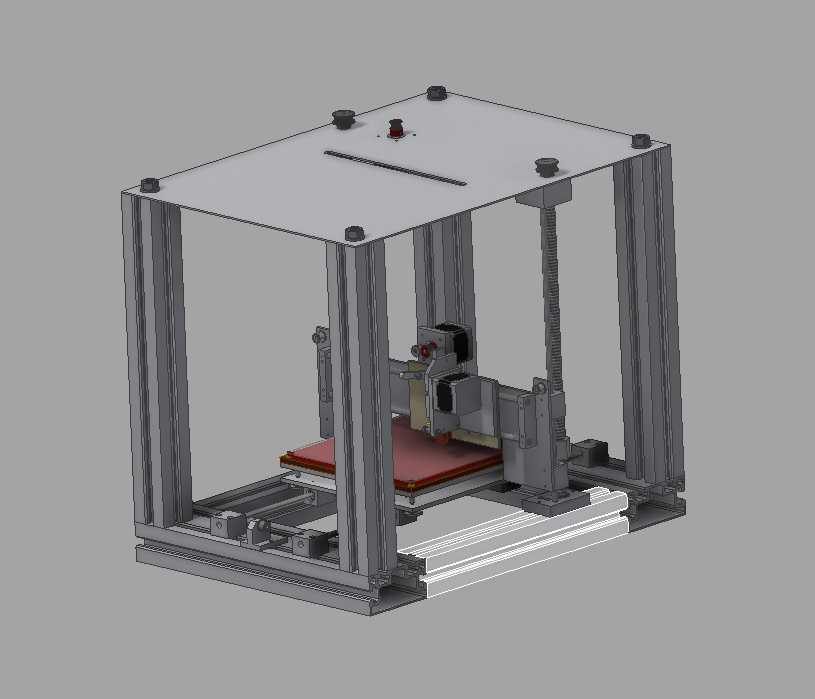

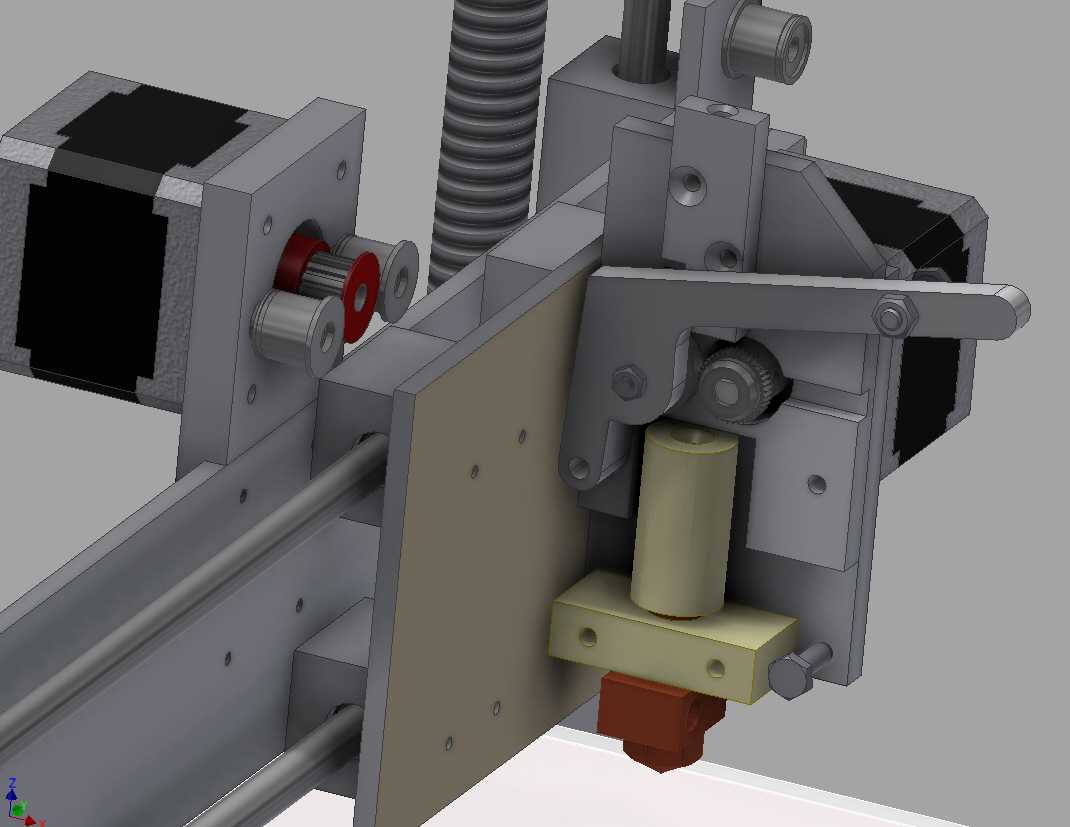

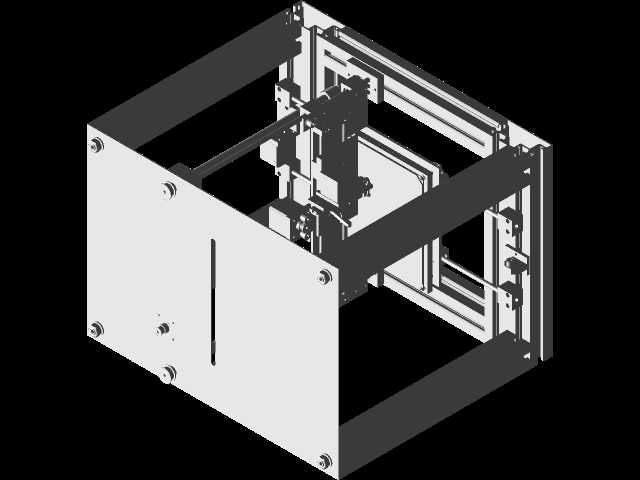

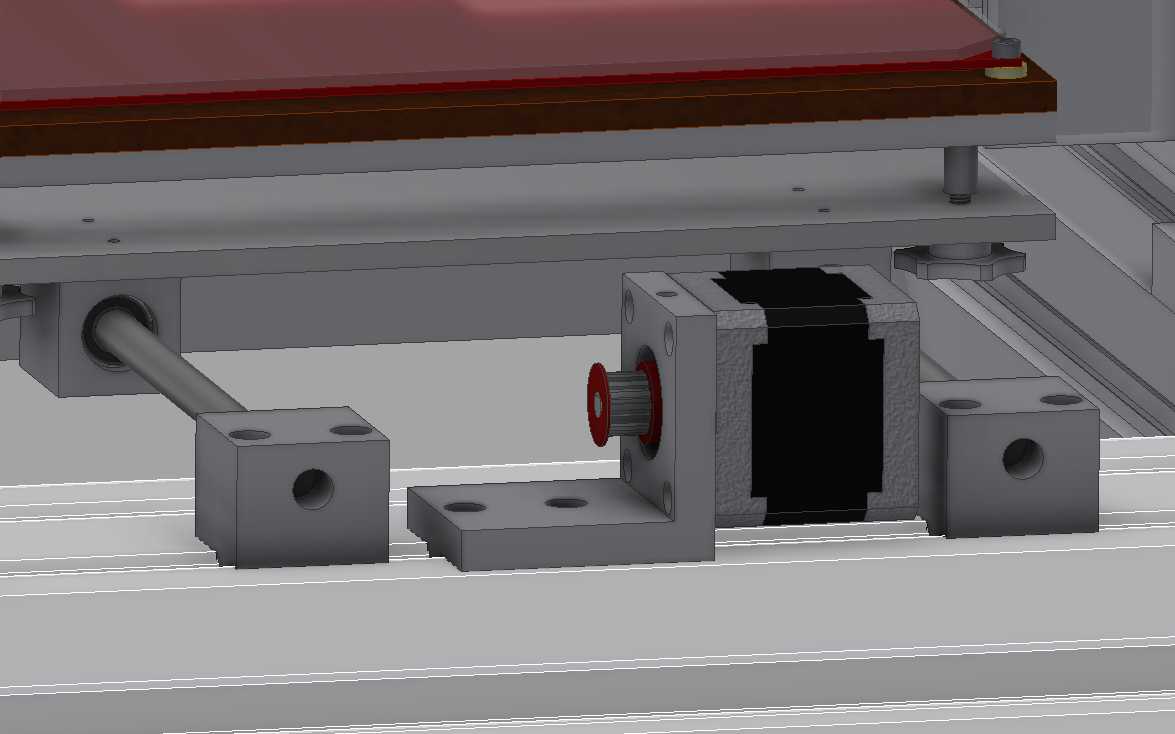

这款桌面级增材制造设备，主要面向个人创客、小型工作室、院校实训教学以及中小批量定制打样场景使用，可完成热塑性塑料耗材的熔融堆叠成型，能够直接将三维数字模型转化为具备实用强度的实体零件，覆盖创意手办制作、机械结构件验证、工装夹具打样、教学模型演示等多类实际使用需求。设备整体采用开放式铝型材框架搭建，四根竖向铝型材作为主体支撑立柱，搭配上下两层横向铝型材拼接成稳定的框式承载结构，型材间采用角件与螺栓锁紧固定，无需复杂焊接工艺，既保证了整体结构的刚性，减少运动过程中的共振偏移，也为后期的结构改装、功能拓展预留了充足的安装空间，使用者可根据自身需求加装 enclosure 保温罩、耗材干燥架、自动调平辅助模块等附加组件。运动系统采用经典的笛卡尔坐标传动布局，Z轴通过双丝杆搭配直线导轨带动打印平台做垂直方向的精准升降，有效降低单丝杆传动带来的平台倾斜误差，保证大尺寸打印时的层厚一致性；XY轴传动组件布置于设备上部横梁位置，带动挤出打印头做平面方向的往复运动，传动路径短、运动惯量低，可实现更高的空走速度与更精准的定位精度。打印平台采用红棕色耐热玻璃作为成型基面，下方搭配加热模块，可在打印时将基面加热至耗材适配温度，减少PLA、ABS等常见耗材打印过程中的翘边问题，平台调平结构采用手拧旋钮式设计，使用者可快速完成平台水平度校准，降低设备的使用门槛。设备顶部预留了耗材进料槽与急停控制按钮，进料位置正对挤出头的送丝路径，减少耗材输送过程中的弯折阻力，急停按钮可在设备出现运动异常、堵头等故障时快速切断运行状态，提升使用过程的安全性。从安装边界来看，设备整体为规整的长方体立式结构，占用桌面面积较小，常规高度的工作台即可平稳放置，无需额外的固定安装工序，设备后侧预留了走线与控制板安装空间，可将主控电路、电源模块规整布置在框架后侧区域，避免线路干扰运动部件运行，整体结构紧凑、维护便捷，既适合入门使用者学习3D打印的相关原理与操作，也能满足有定制改装需求的进阶使用者进行功能迭代，在小尺寸零件的快速成型场景下具备极高的实用性。
