重载自动复位弹簧式直锁锁紧机构

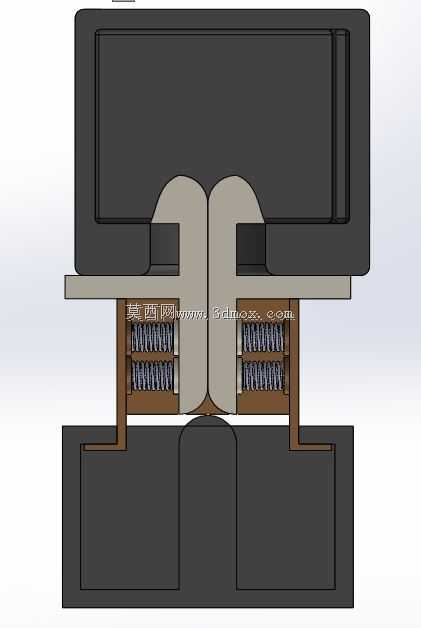

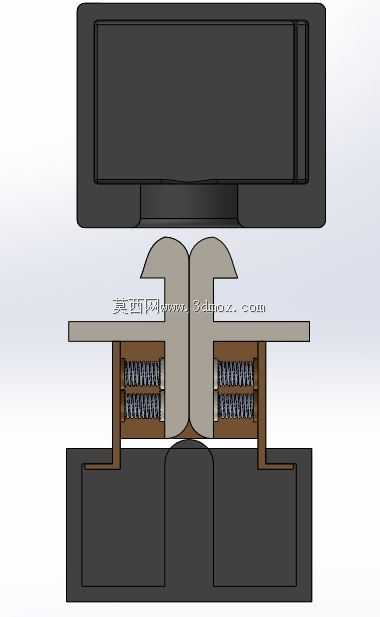

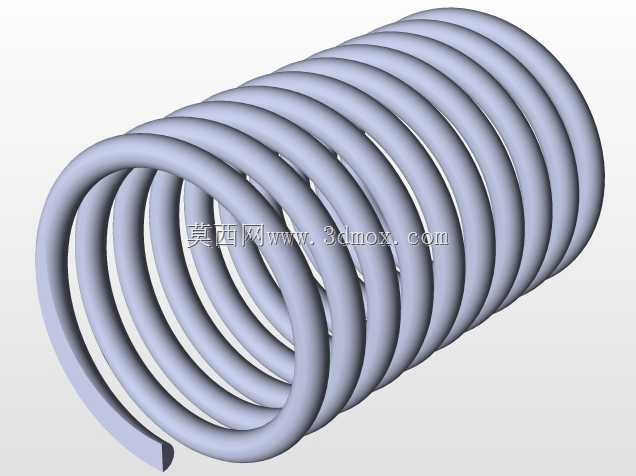

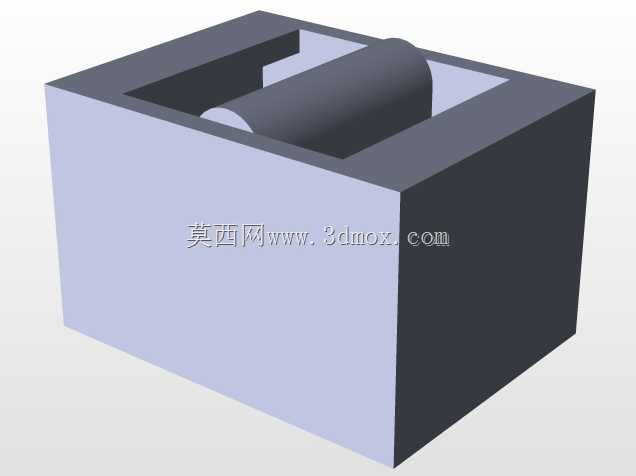

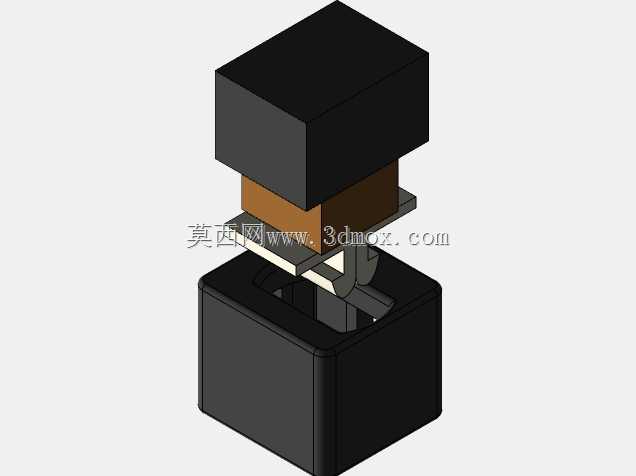

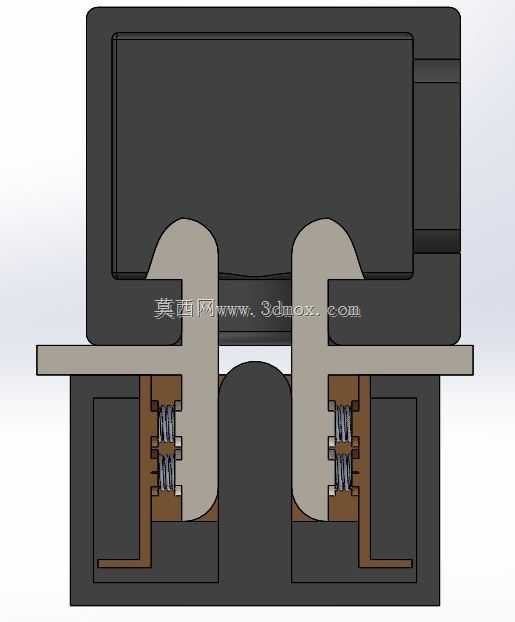

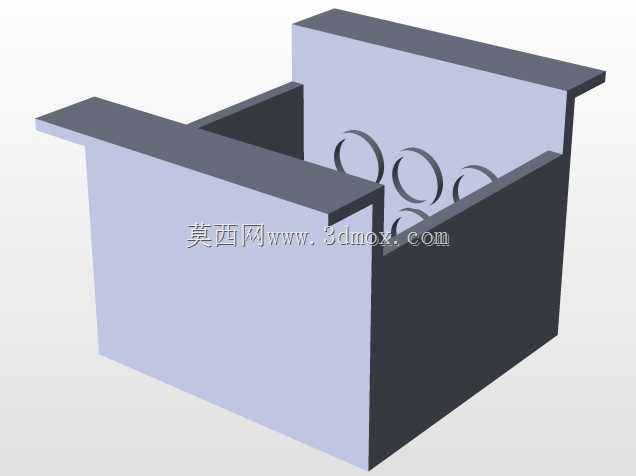

这款直锁锁紧机构主要面向起重吊装、物料转运、工装快换等需要频繁实现挂接锁止与脱开解锁的作业场景，可配套各类吊钩、挂接座使用，在重载吊挂工况下实现可靠的自动锁止，无需人工额外操作锁扣即可完成挂接锁定，大幅提升吊装挂接作业的效率与操作安全性。该机构的核心用途是在重物挂载时自动完成锁合，避免吊挂过程中重物意外脱钩，在重物卸载后自动完成解锁复位，无需人工拨动锁舌即可实现吊钩与挂接座的分离，适配需要频繁重复挂接脱开的连续作业工况，尤其适合自动化吊装线、重型工装快换工位、仓储重型物料吊运等场景使用。从功能特性来看，该机构采用纯机械结构设计，无需额外配置电气、液压驱动元件，依靠重物自身重力与内置弹簧的复位力即可完成全部锁止、解锁动作，整体结构简单可靠，制造成本低廉，故障率极低，可在多粉尘、轻度油污的常规工业环境下长期稳定工作。锁止状态下双侧对称布置的长钩结构可均匀分摊挂载载荷，有效降低单个锁钩构件的应力集中水平，大幅提升机构的重载承载能力与使用寿命，避免长期重载使用后锁钩出现变形、断裂等失效问题。在设计思路上，该机构采用对称式布局，核心锁止构件为两个对向布置的长钩，钩体中部设置铰接转轴，钩体尾端配置对称布置的双层复位弹簧，当重物重力作用在吊钩上部压块时，压块向下推动两侧锁钩的上端斜面，迫使两个锁钩绕铰接转轴同步向外转动，待压块下行至锁止位置时，锁钩在复位弹簧的推力下向内回转，钩头卡入压块下部的锁止槽内，完成刚性锁止定位；当重物移除后，压块失去向下的载荷作用，复位弹簧推动锁钩向外回转，钩头脱离锁止槽，压块可顺利向上脱出完成解锁，整个动作流程完全自动完成，无需人工干预。外形与安装边界方面，该机构整体为方正的块状结构，上部为与吊钩配合的压接模块，下部为固定安装的锁座模块，中部为对称布置的锁钩与弹簧腔室，安装时可将下部锁座通过螺栓固定在设备基座或挂接工位上，上部压块与吊钩或移动挂接件相连，安装时需预留足够的横向空间满足锁钩的转动开合需求，纵向预留压块上下移动的行程空间，安装面需保证平整，避免锁体出现偏载导致锁止卡滞，机构的外露运动部件可根据使用需求加装防尘护罩，避免杂物进入弹簧腔与铰接转轴部位影响动作顺畅性。
