遥控自动扭锁

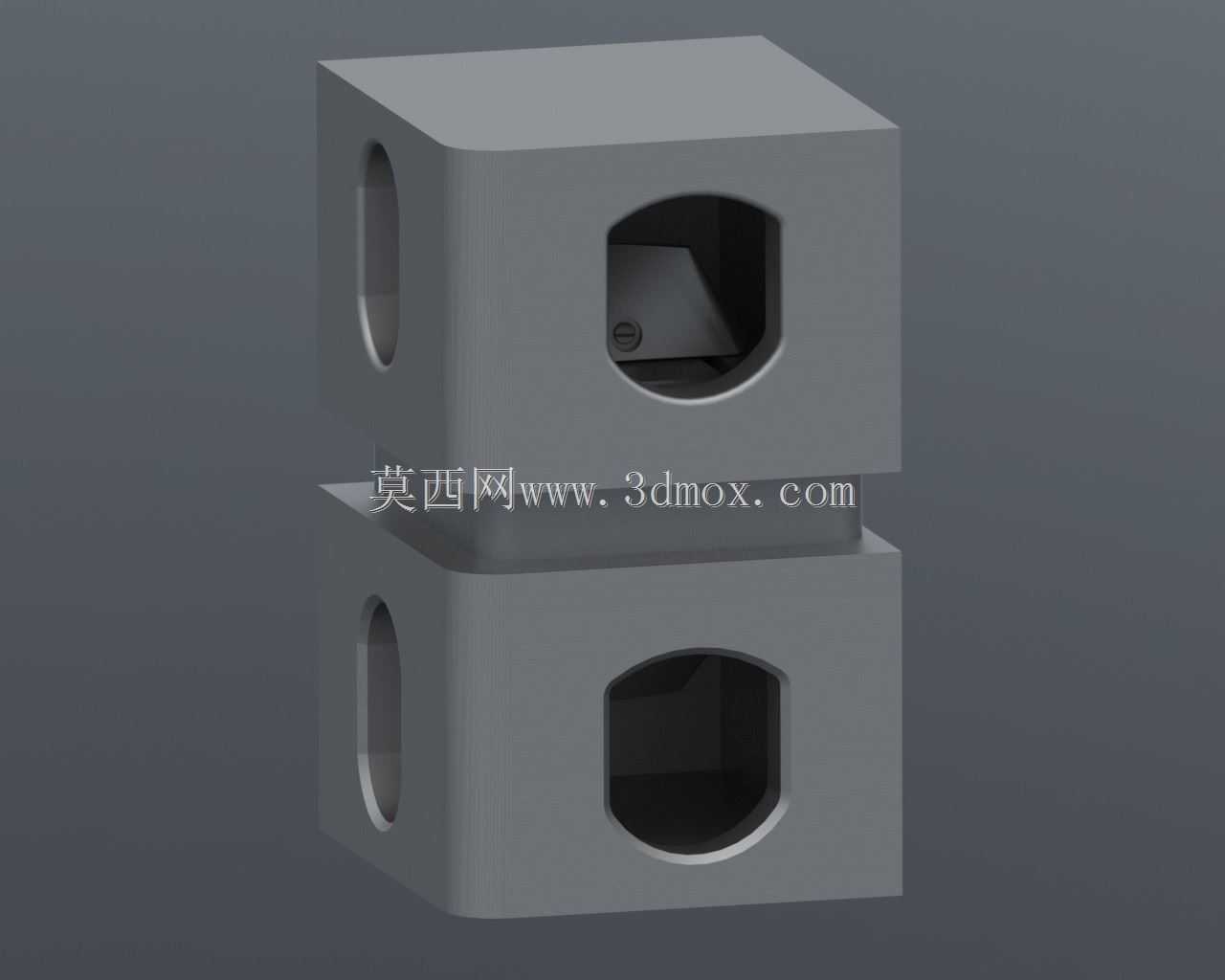

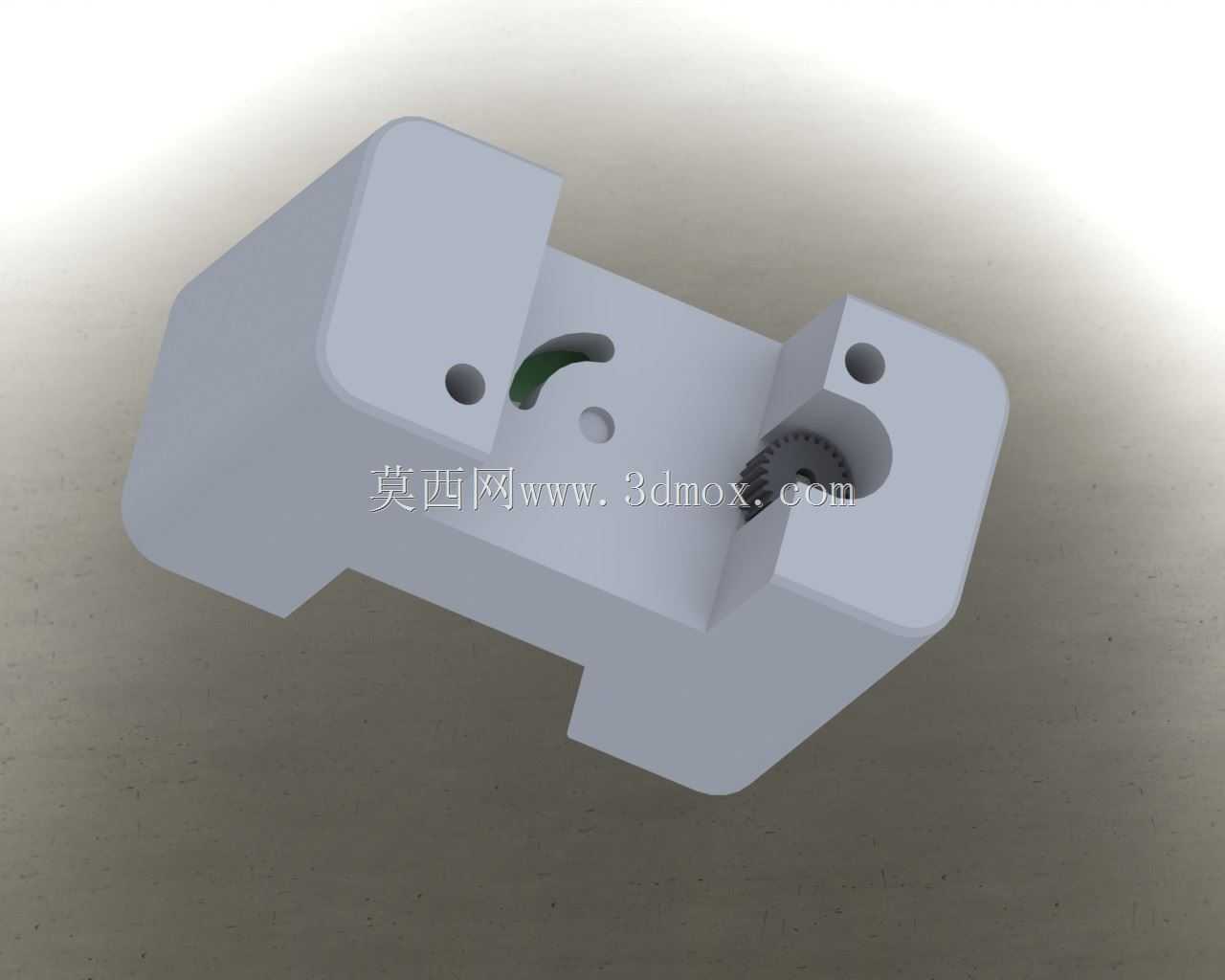

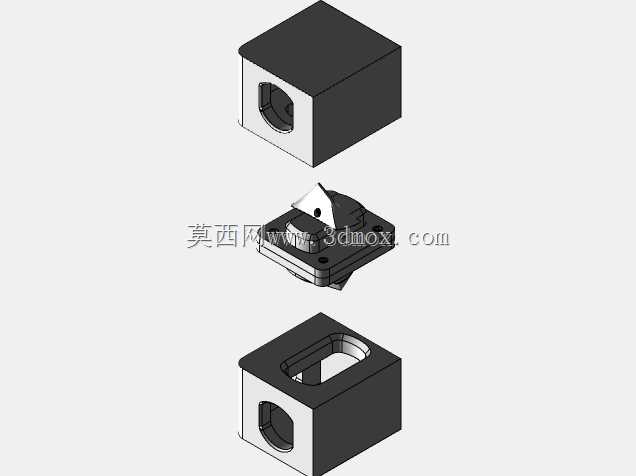

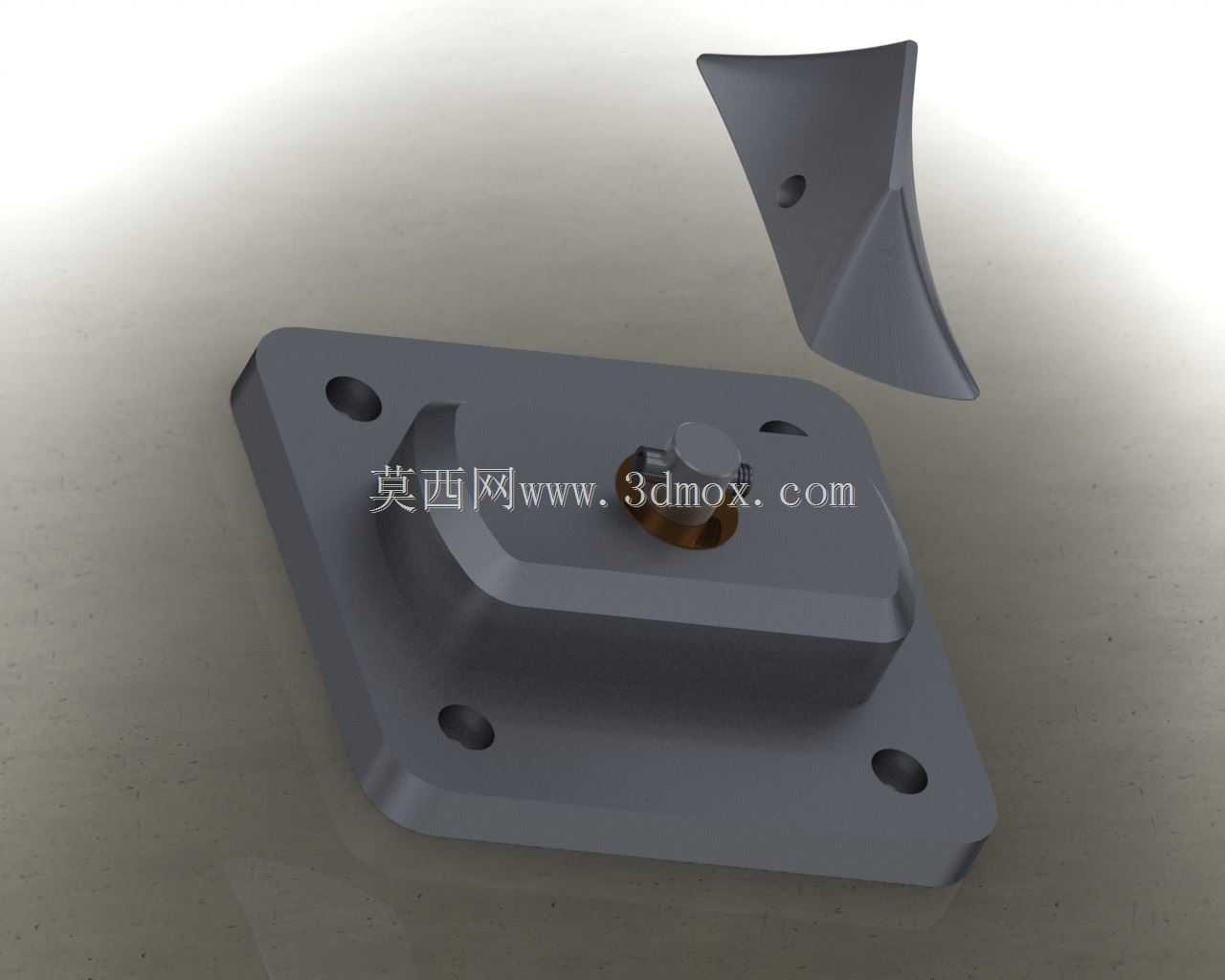

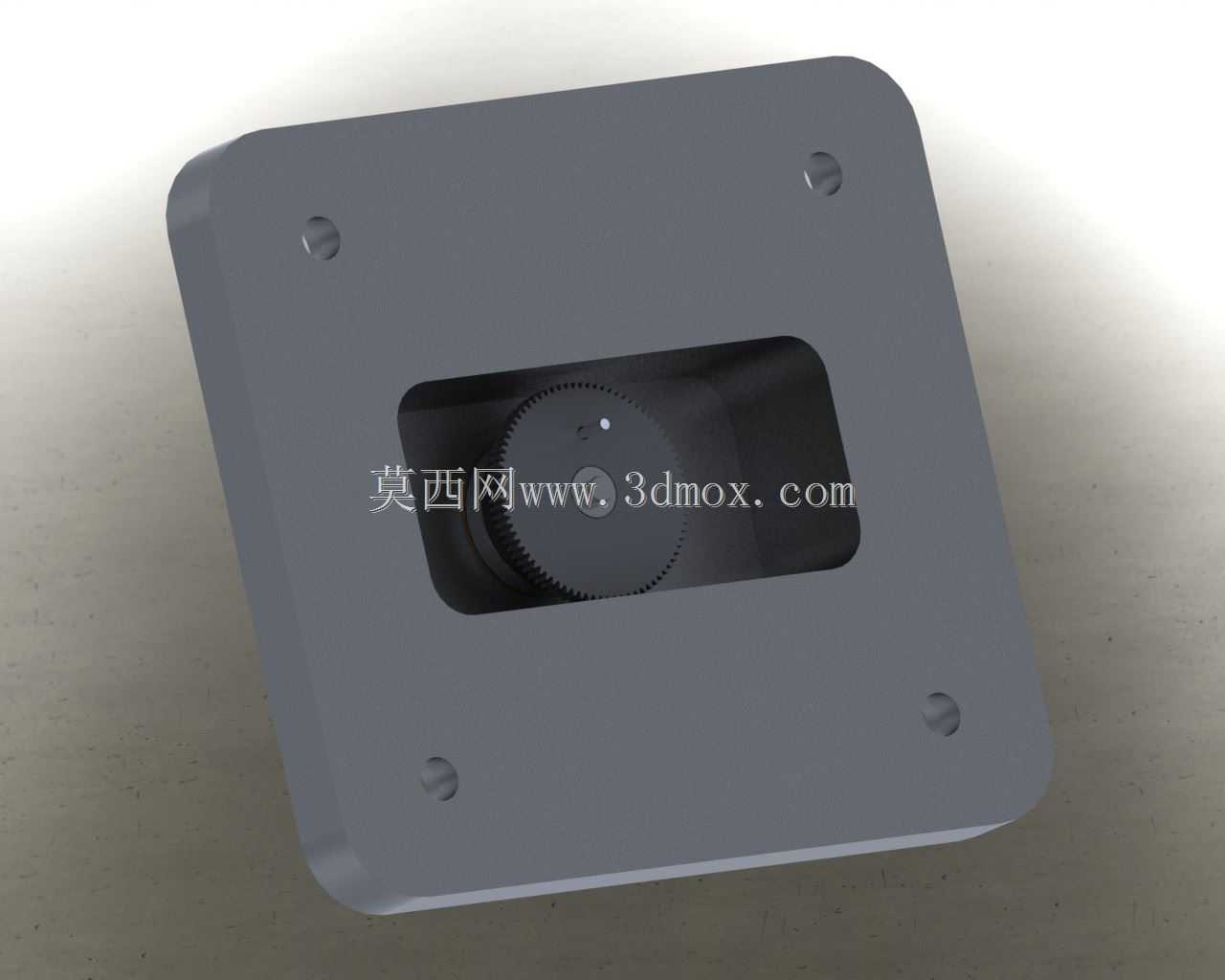

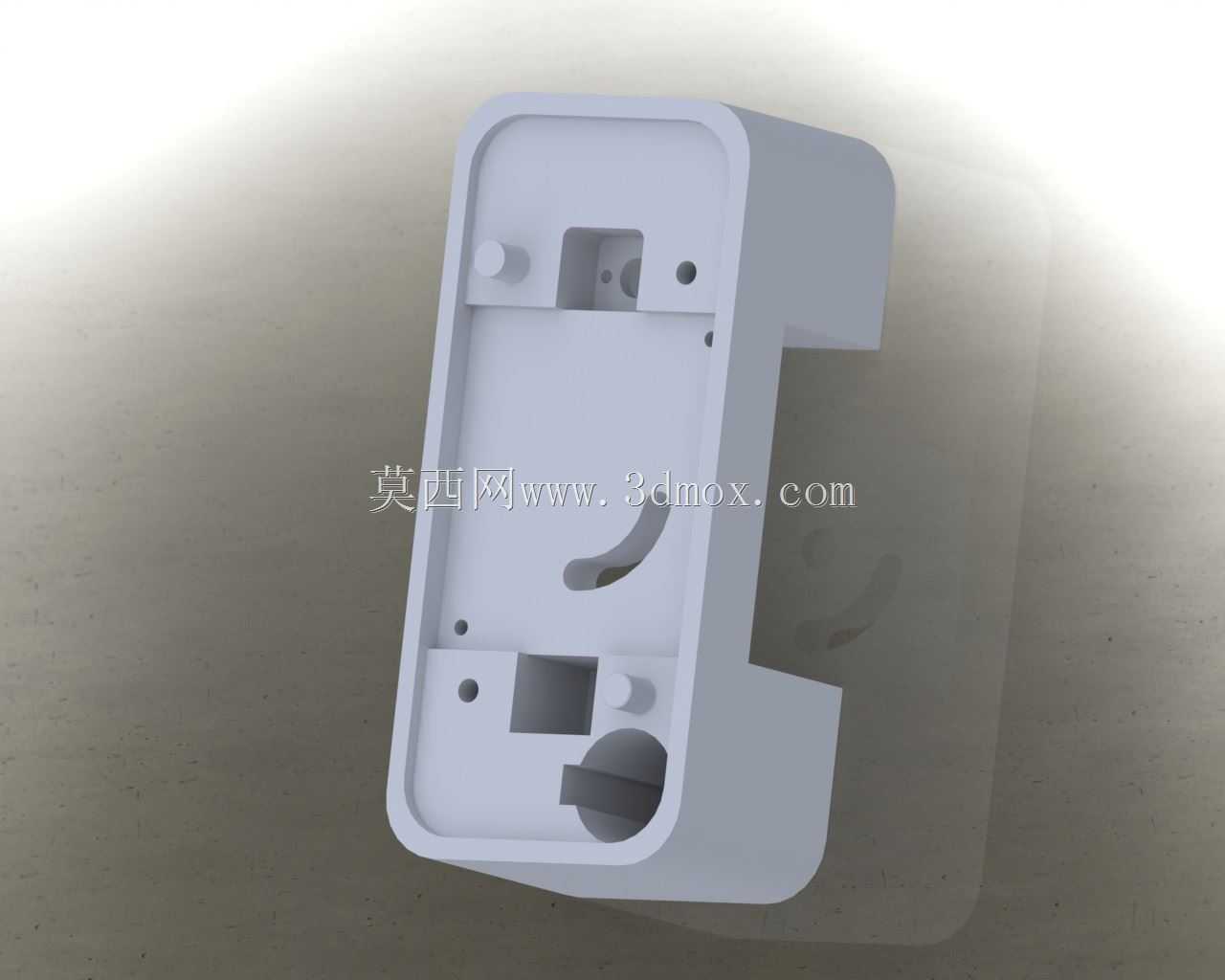

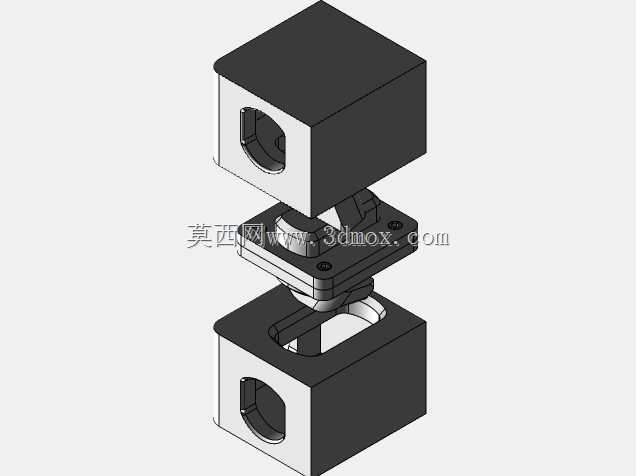

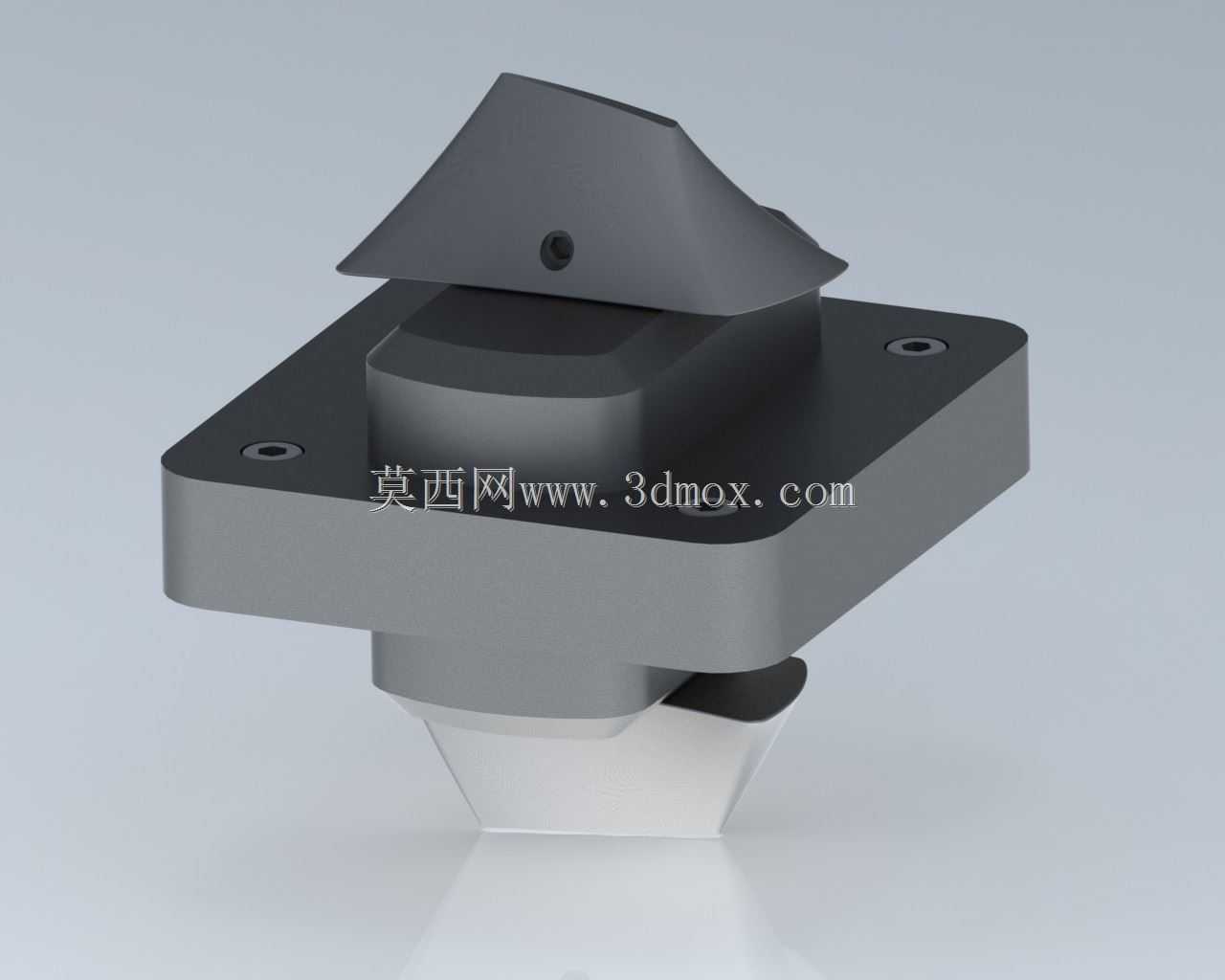

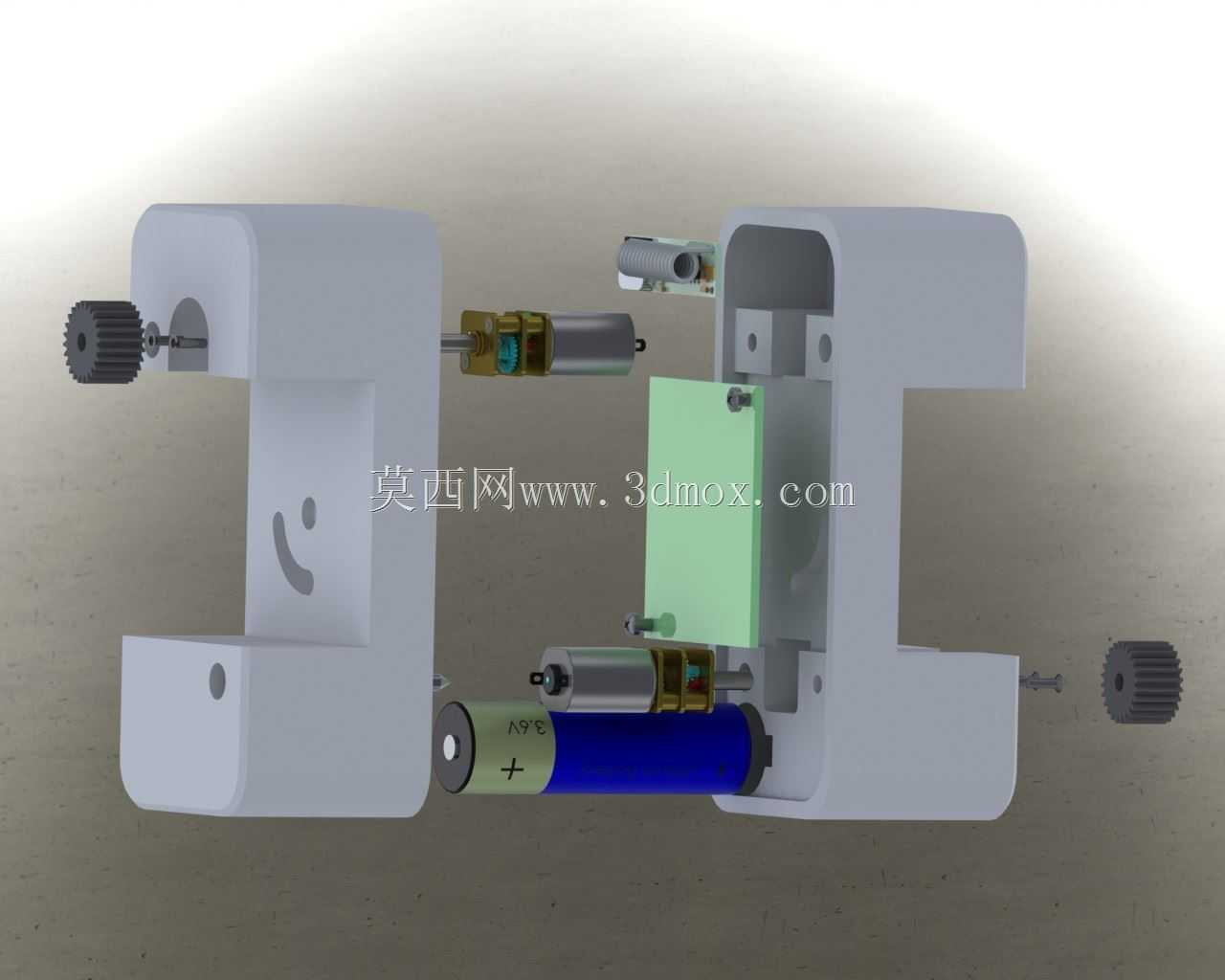

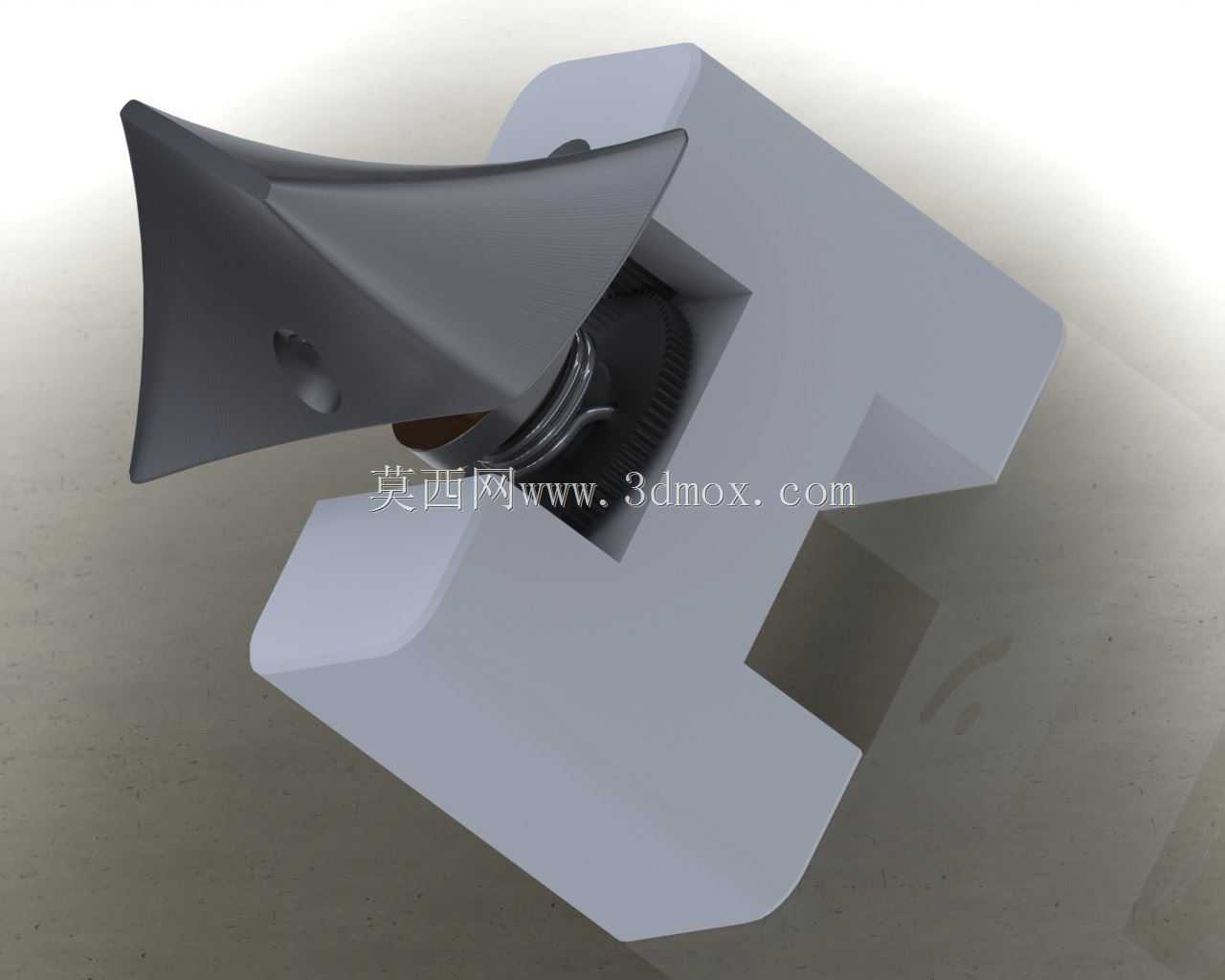

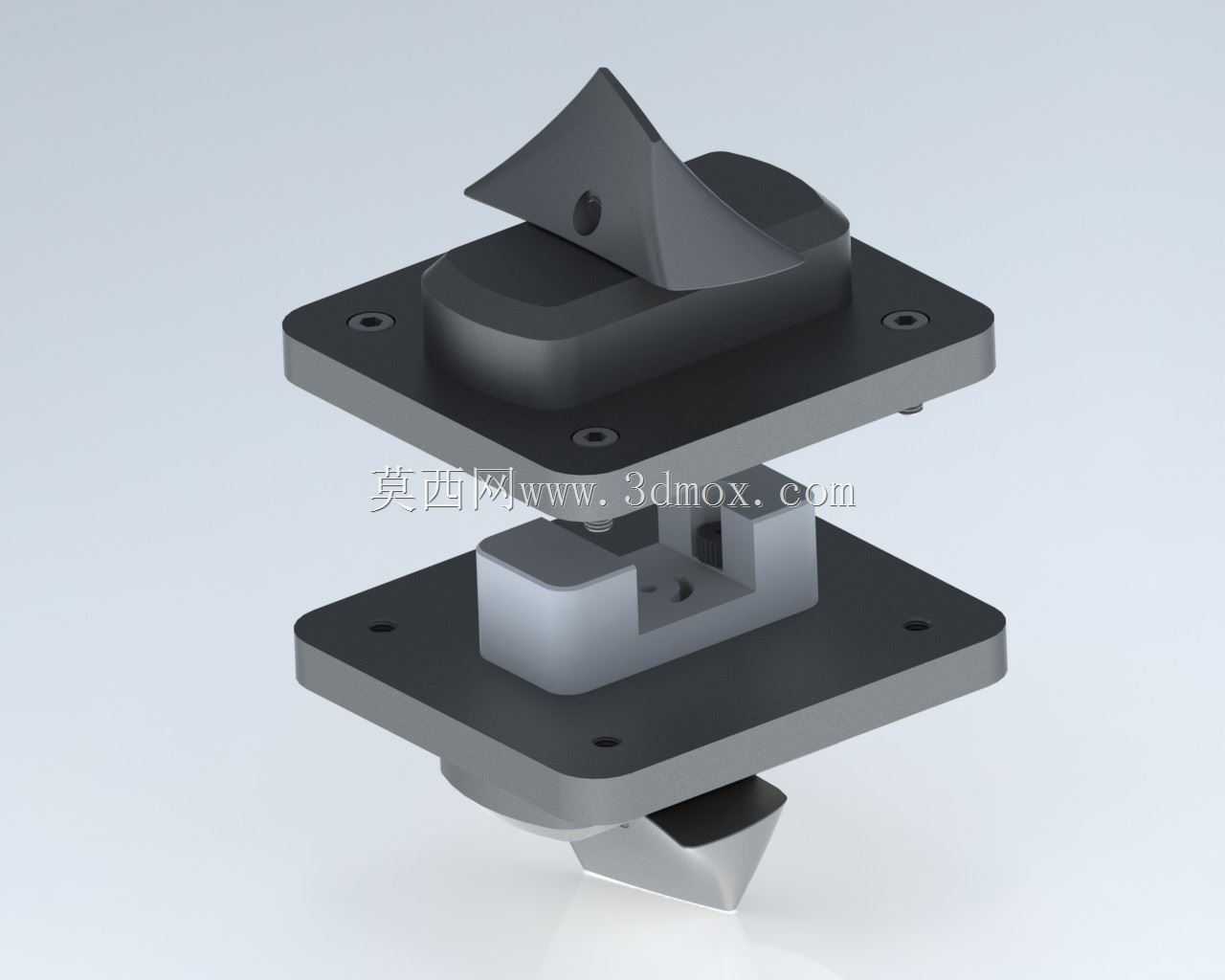

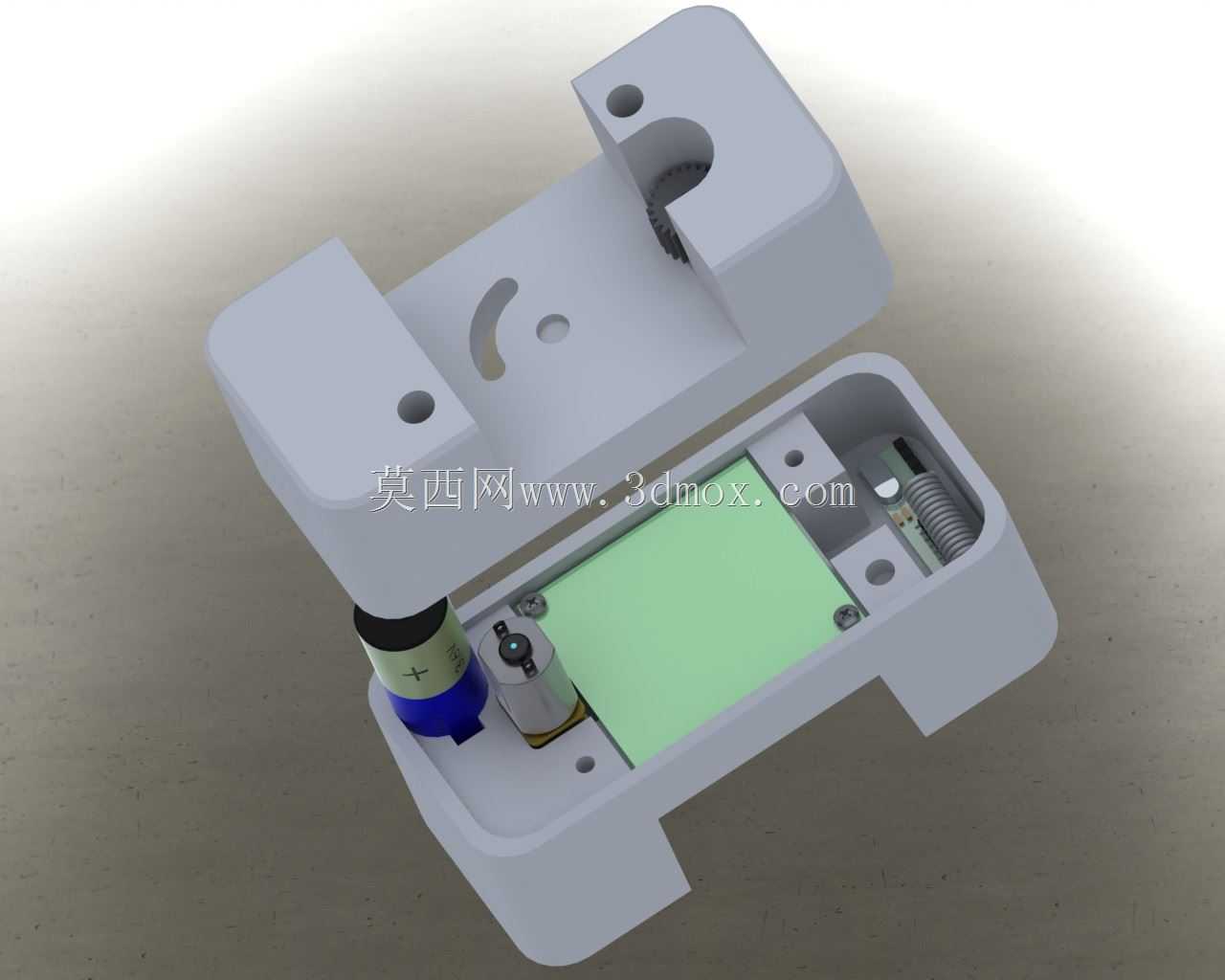

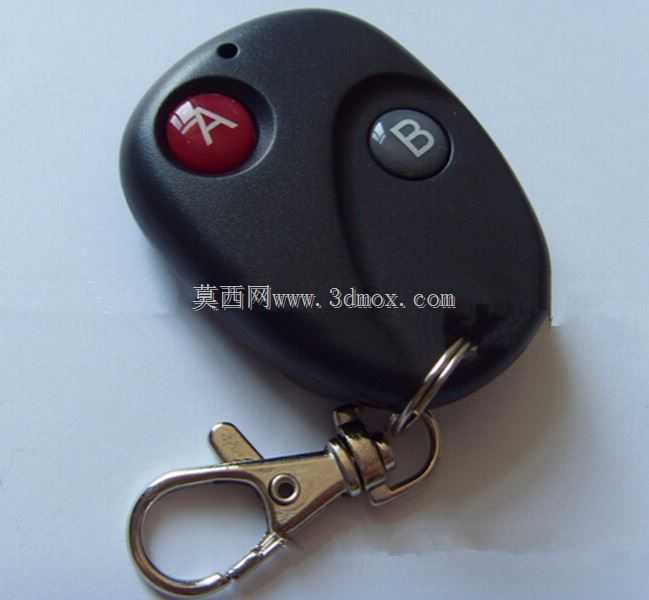

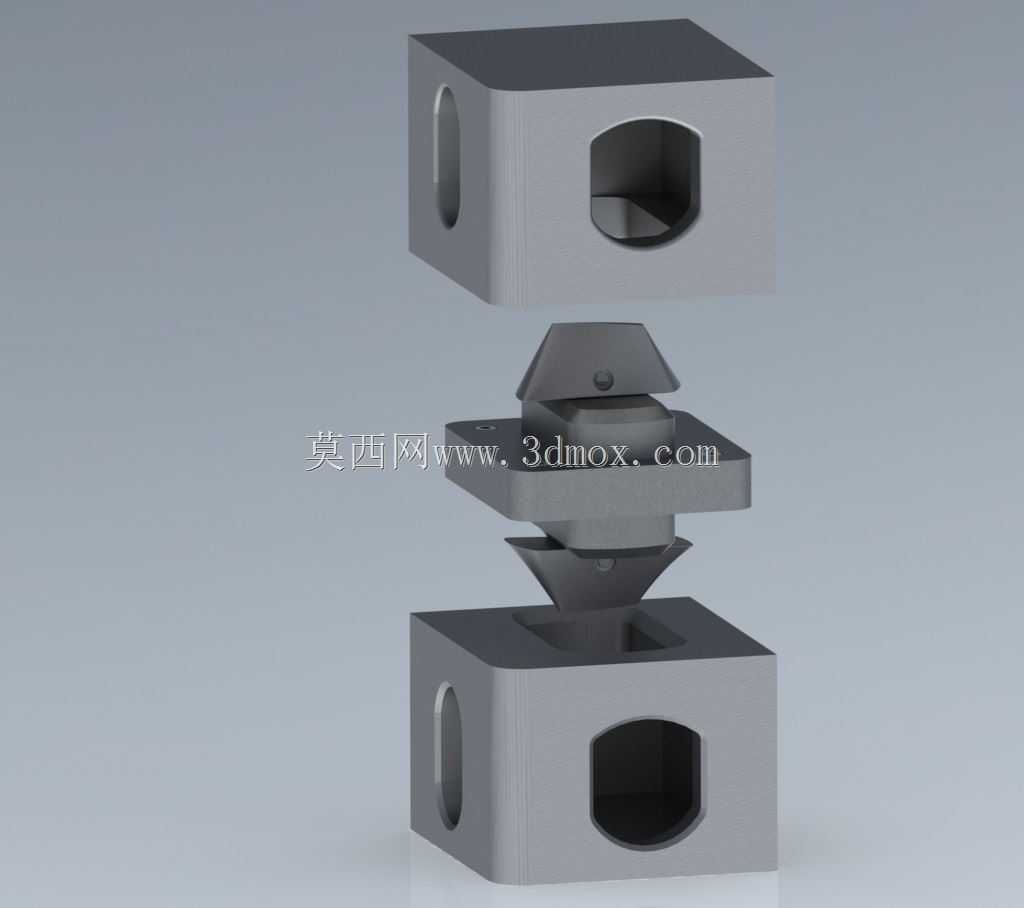

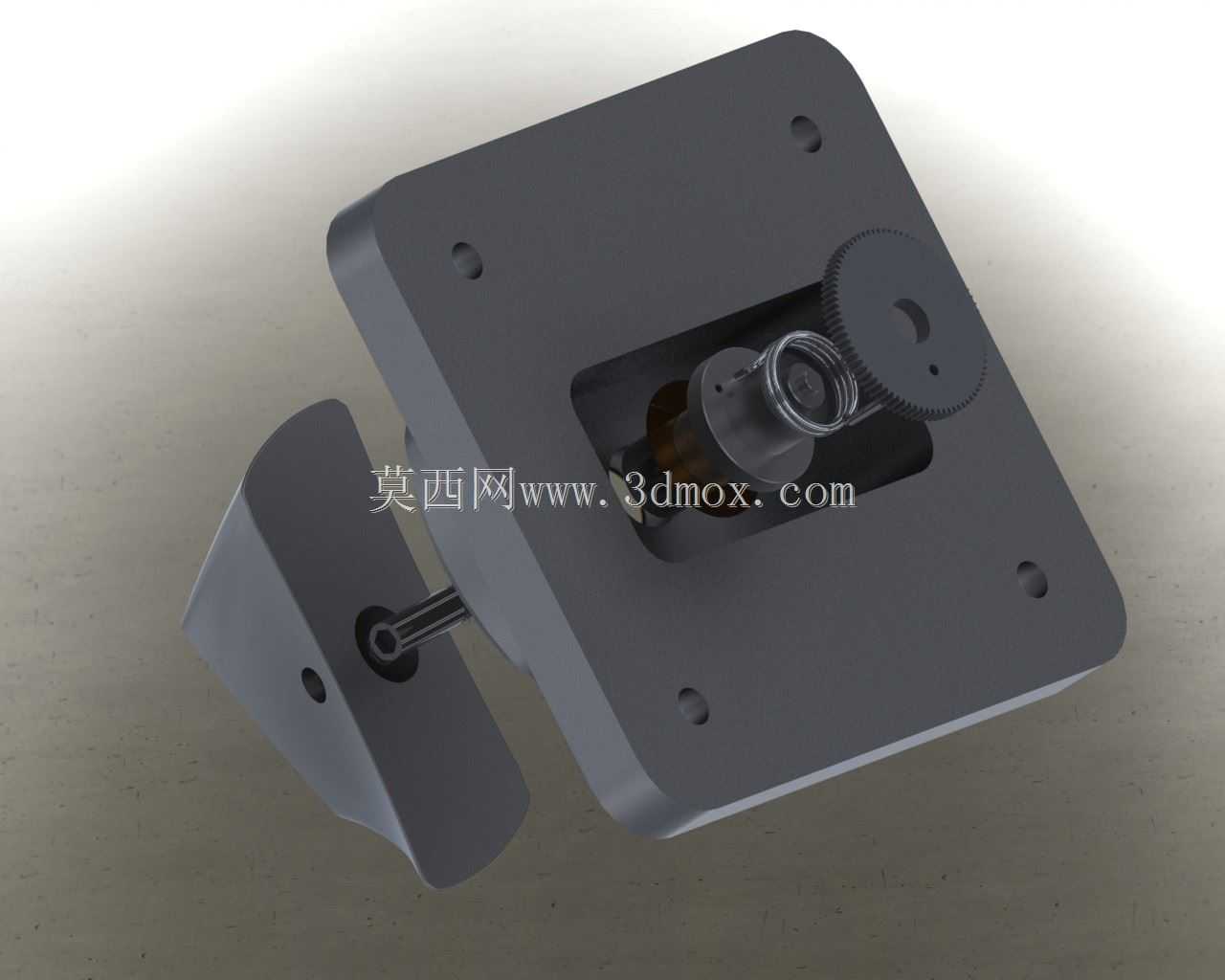

本发明的扭锁系统采用无线通信方式，利用单钥匙链遥控器或手持设备，同时（独立地）解锁配对/编程的4个扭锁单元的上/下锁部分。如图所示为遥控器（图示），按下“A”按钮，上锁解锁，再次按下同一按钮，上锁进入锁定位置（自动锁定位置），“B”按钮为下锁，操作方式相同，有可能使用rf433mhz模块，这是廉价的，并使用小型车一样的远程发射器，高达50-100米的工作距离。蓝牙模块是另一种选择，它使用手持式/智能手机/平板电脑设备，带有专门为所需目的而创建的控制软件。扭锁主体由两个铸/锻钢体和两个铸制曲锁组成，用于自动锁，在容器轴向力作用下旋转90度，然后到达锁的初始位置。电子机构由电池、双齿轮直流电机、驱动ic和无线ic组成。它位于一个由两部分组成的塑料体内，用螺栓锁紧，并安装在钢主体内。使用中的电机是廉价的N20齿轮传动，额定电流为60ma，3v，减速比为298:1，使用单电池，根据日常锁的使用频率，可以提供多年的使用寿命。它使用锂亚硫酰氯（Li-SOCl2）3.6v 2.4Ah电池，IEC标准：ER14505，它以长寿命（10年以上）和极端温度运行（-55，+85℃）以及每年1%的缓慢自放电率而闻名。这种电池的价格也是可以承受的。电机由一个双桥IC（L298等）驱动，它通过齿轮组将扭力弹簧位置移动到解锁位置，然后再移动到锁定位置，以备将来自动扭锁使用。较大的齿轮位于锁紧器轴上，自由运行，由电机轴上的较小齿轮配对驱动，传动比为3.3:1，电机转动锁紧器90度大约需要2.5秒。电机/弹簧极限位置由IC驱动器获得，当齿轮/弹簧到达起始/结束位置（槽位于塑料壳中），电机达到失速状态，持续约0.1s，过流保护IC停止电机运行。作为电流设计的可能改进，在钢体侧面和扭转锁紧器之间增加刮油环（防止内部零件可能受到污染）和止推轴承可能是好的，以便在轴向压力下平稳运行pdate:As posible 轴锁连接的解决方案，作为设计中最薄弱的环节，我在两部分之间添加了压装连接和焊接。让图片自己说话。问题/建议？！不要犹豫。谢谢
