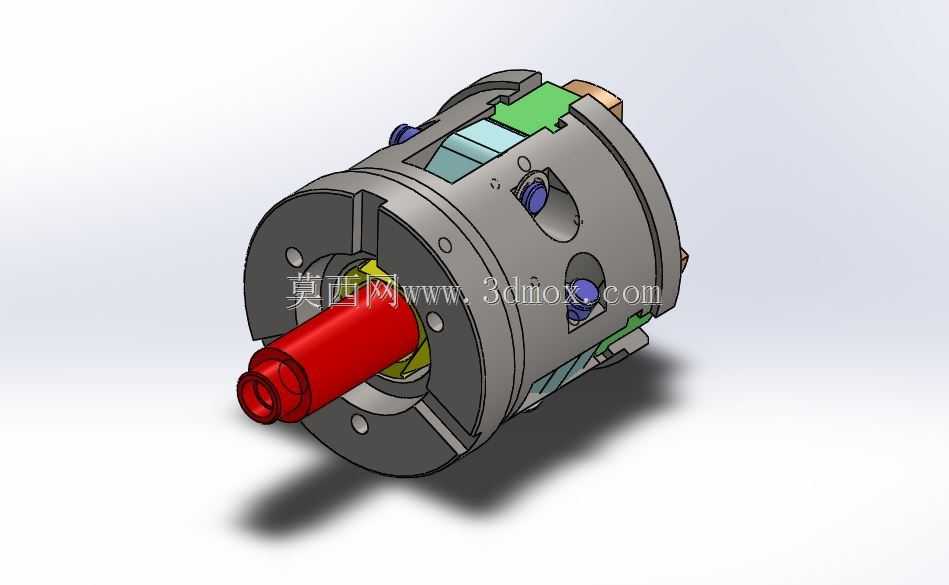

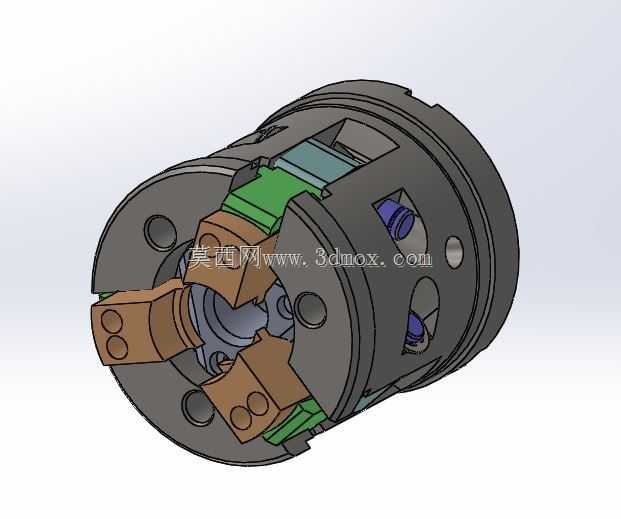

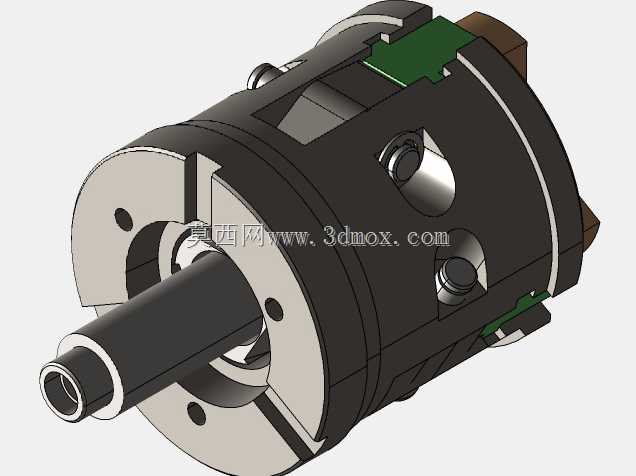

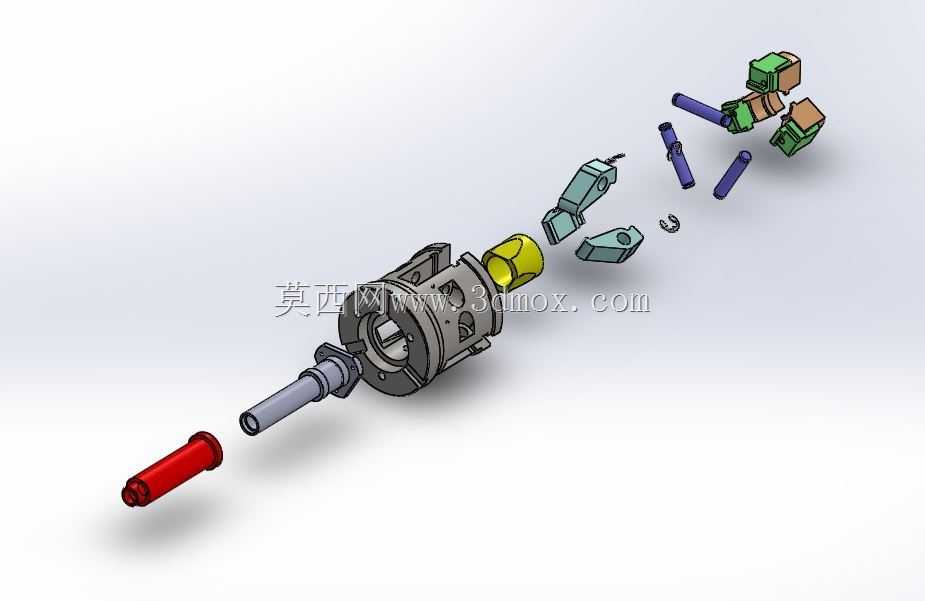

三钳口回转式精密卡盘结构设计

这款三钳口卡盘是金属切削加工领域常用的精密装夹部件，主要应用于普通车床、数控车床、内外圆磨床等回转加工设备的工件装夹环节，也可适配于分度头、回转工作台等机床附件，承担轴类、盘类、套类等回转体工件的装夹定位工作，是机械加工车间里应用频次极高的基础工装部件。在实际生产场景中，该卡盘能够通过三个同步动作的钳口实现工件的自动定心装夹，有效降低人工找正工件的辅助时间，提升批量加工的装夹效率与定位一致性，尤其适配中小规格回转零件的批量加工需求，可覆盖从有色金属到黑色金属的各类常见机加工工件装夹要求。从功能特性来看，这款卡盘采用内置的联动传动结构，三个钳口可沿径向同步移动，定心精度稳定，钳口配备可更换的硬质夹持面，既可以直接夹持毛坯外圆完成粗加工工序，也可更换软钳口修镗后夹持已加工表面完成精加工工序，适配不同加工阶段的装夹需求；卡盘主体采用高强度合金材质打造，整体刚性充足，能够承受切削过程中的径向切削力与扭矩负载，减少装夹变形带来的加工误差，同时卡盘的润滑与密封结构设计合理，可有效阻挡切削液、金属切屑进入卡盘内部传动腔，降低日常维护频次，延长部件使用寿命。在设计思路上，这款卡盘优先保障装夹的定心精度与重复装夹一致性，传动结构采用等速螺旋副配合滑块导向结构，确保三个钳口的移动同步误差控制在极小范围内；卡盘的安装连接端采用标准的法兰连接接口，可适配主流机床的主轴安装尺寸，无需额外定制转接部件即可完成设备适配；钳口的行程设计兼顾了不同直径工件的装夹范围，既可以夹持小直径的细长轴类工件，也可张开至较大行程夹持盘类零件的外圆，覆盖常规加工场景下的工件尺寸需求。从安装边界与外形尺寸来看，这款卡盘的整体外径适配中小型机床的主轴安装规格，轴向安装厚度控制在合理范围内，不会过多占用机床的轴向加工行程，安装时通过法兰端面的定位止口与机床主轴端实现精准配合，连接螺栓的排布符合通用机床的安装孔位标准，现场安装时无需对机床主轴进行额外改造即可完成装配；卡盘的钳口最大张开行程、最小夹持直径均经过合理匹配，可覆盖常规回转加工零件的尺寸区间，同时卡盘的动平衡性能经过优化，在机床常用的回转转速区间内运行平稳，不会因离心力导致钳口夹持力下降，保障高速切削过程中的装夹可靠性。
