多通路集成式流体转接阀组结构

　　这套集成式流体转接阀组，最初是针对小型实验台架的多介质同步输送场景做的结构设计，日常在理化实验、小型试剂配比、教学演示装置里用得比较多，核心是解决单工位多通路流体切换、转接时管路杂乱、拆装维护麻烦的问题。从实际落地的使用场景看，它可以同时承接3-4路不同压力、不同属性的流体通路，包括常压试剂输送、低压气体导通、小流量染色剂加注这类需求，不用在台架上零散布置多个独立阀门和转接头，所有通路的控制节点都集成在同一个安装基座上，大幅压缩了台架上的管路占用空间。

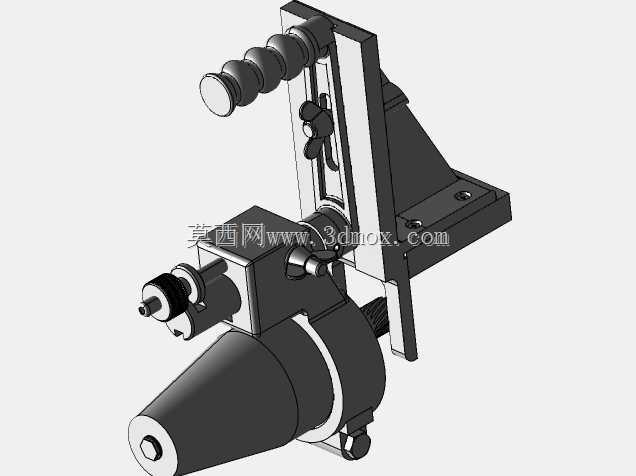

　　设计的时候最先敲定的是L型安装支架的结构，支架底部带两个长圆形安装孔，适配台架上不同孔距的安装位，不用额外打孔调整，安装时直接用螺栓穿过长孔锁紧即可，支架的垂直立面和水平承载面做了加厚处理，承载整个阀组的重量后不会出现形变，垂直安装边的高度控制在80mm以内，水平伸出的承载面长度不超过120mm，整个阀组装完后最高点距离安装基准面的高度在180mm左右，横向最大宽度控制在100mm，不会和台架上的其他实验部件产生空间干涉。

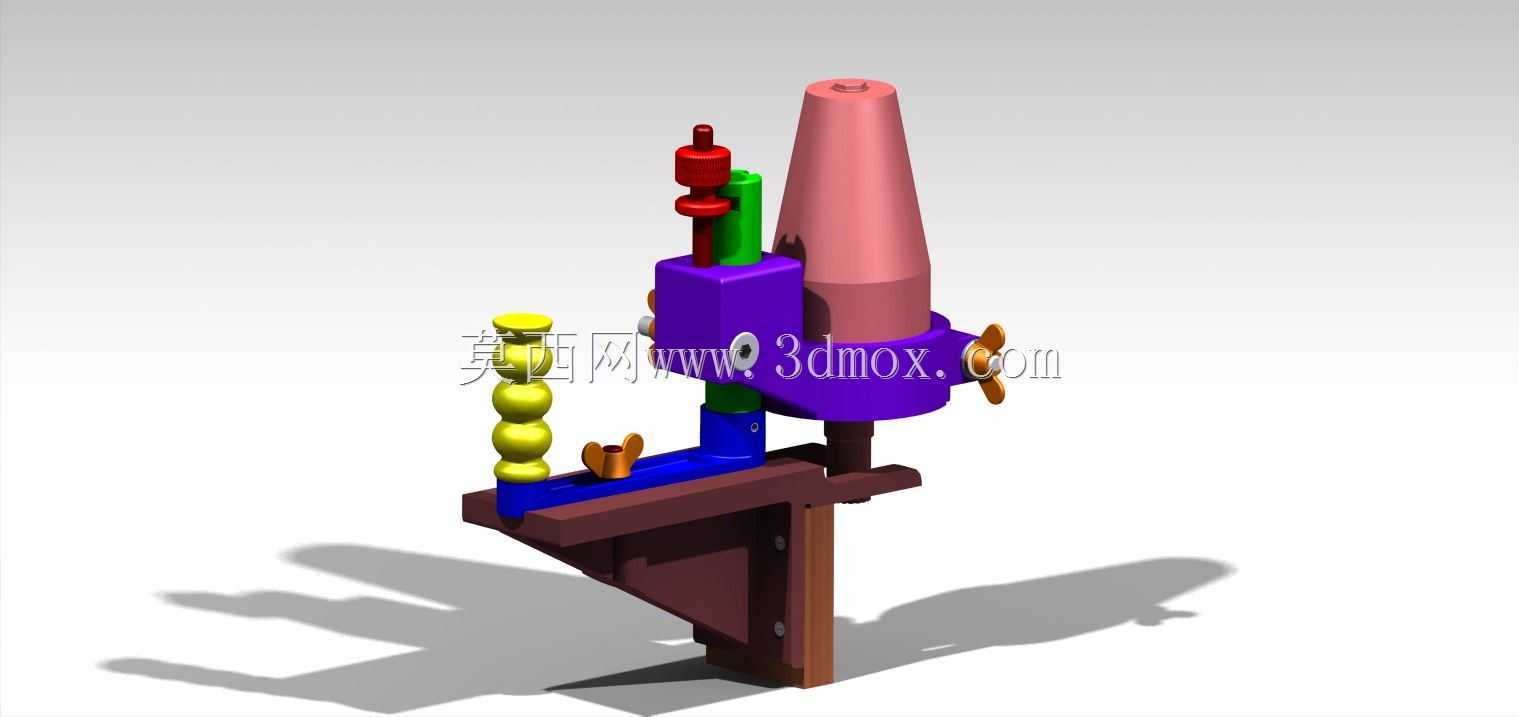

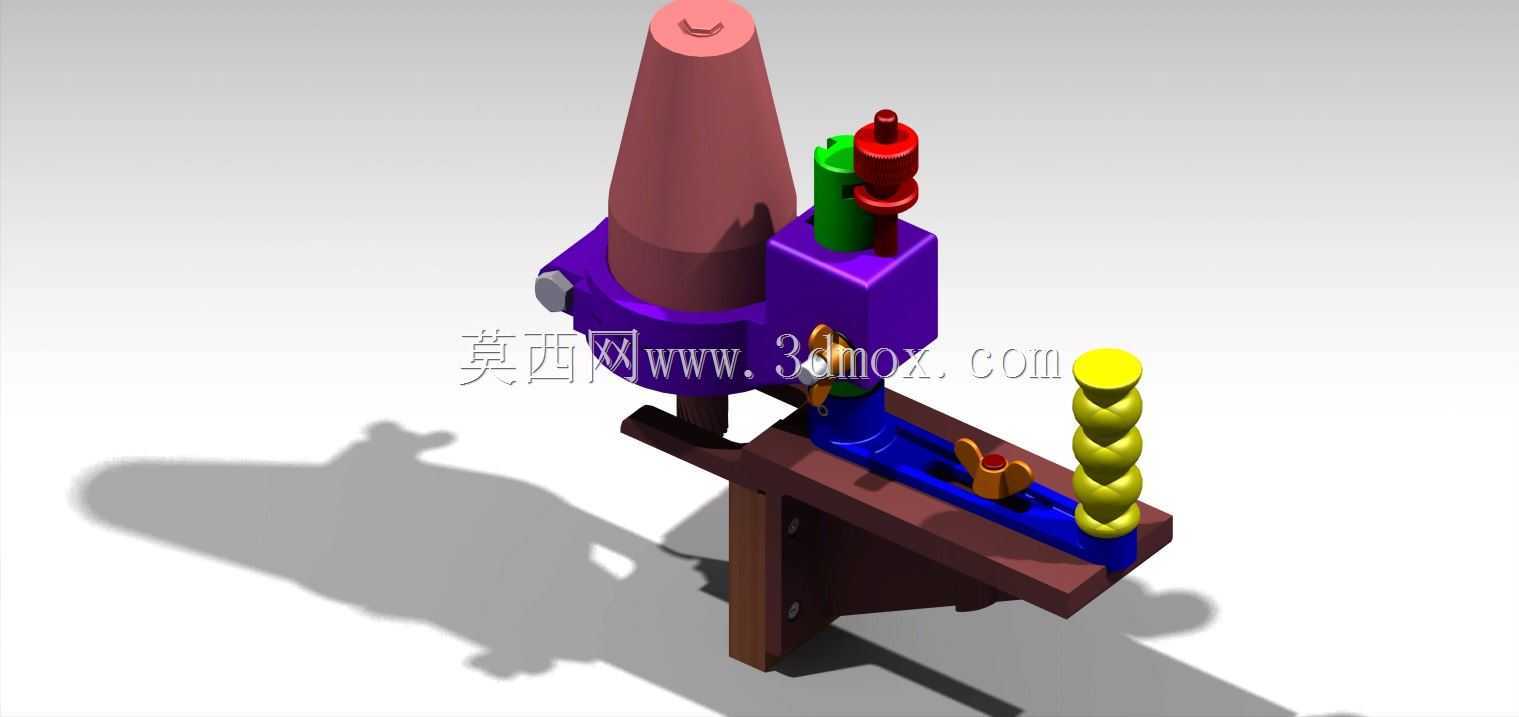

　　功能布局上，锥形的主通路腔体是整个阀组的核心流道，内部做了平滑的锥面过渡，减少流体经过时的阻力，避免小流量试剂残留在内壁造成交叉污染，主腔体侧面预留了旋钮式阀芯的安装位，转动铜质旋钮就能切换主通路和不同侧路的导通状态，阀芯和腔体之间用密封圈做静密封，低压工况下不会出现渗漏。不同颜色的立式管路分别对应不同的介质通路，红色通路对应高压气体输入，绿色通路对应常压试剂输入，黄色的串珠式管路是带缓冲腔的输出通路，内部的阶梯型空腔可以减缓流体流出时的脉冲，避免输出端流量忽大忽小，蓝色的横向通路是废液泄放通道，实验结束后可以直接打开泄放口排空腔体内残留的介质，不用拆解整个阀组。

　　结构细节上，所有管路和主腔体的连接都采用快插式接口设计，接口处做了定位止口，装配时只要把管路插到底就能保证密封同轴度，不用额外打胶或者缠绕生料带，后期更换损坏的管路时直接拔插即可，维护效率比传统螺纹连接高很多。安装基座上还预留了两个小型的铜质固定卡扣，用来收纳多余的管路长度，避免管路晃动和其他运动部件刮蹭。整个阀组的运动部件只有阀芯旋钮，转动阻尼控制在0.2N·m左右，手动操作的时候不会太松导致误碰移位，也不会太紧拧不动，阀芯的转动行程做了机械限位，只能在几个导通工位之间转动，不会因为过度旋转损坏内部密封件。

　　从建模的角度看，整个结构所有零件都做了拔模处理，要是后续需要开模做塑料样件，不用额外修改结构就能直接出模，零件之间的装配间隙都控制在0.1-0.2mm之间，既保证装配时不会出现卡滞，也不会因为间隙过大导致管路晃动。流道部分的内壁做了圆角过渡，没有直角死角，清洗的时候可以直接用冲洗液贯通冲洗，不会残留介质结晶堵塞通路。安装支架的边角都做了倒钝处理，装配和维护的时候不会划伤人手，也不会刮破外接的软管。

　　实际使用的时候，这套阀组可以直接固定在实验台的侧边，外接的管路顺着支架的走线槽排布，整个台架的管路布局会非常规整，不会出现多根管路缠绕的情况，多通路切换的时候只需要操作一个旋钮就能完成，不用挨个去拧多个独立阀门，操作步骤简化了很多，对于教学演示场景来说，直观的结构布局也能让学习者快速理解多通路流体控制的逻辑，不同颜色的管路区分也能帮助快速识别不同介质的流向，避免接错管路导致实验故障。要是用在小型自动化配比设备上，还可以在阀芯旋钮上加装小型舵机，实现通路的自动切换，不用改动原有阀组的主体结构，拓展性也能满足常规的小型设备改造需求。
