膜材生产车间成套加工产线布局设计

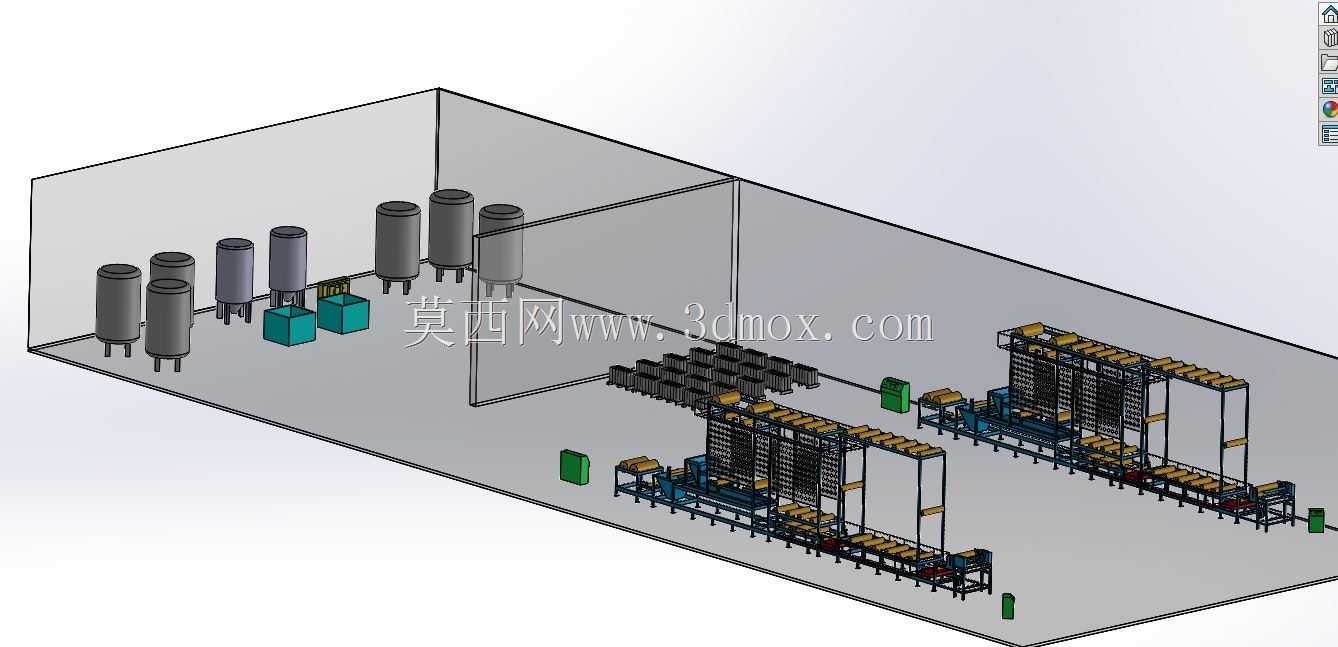

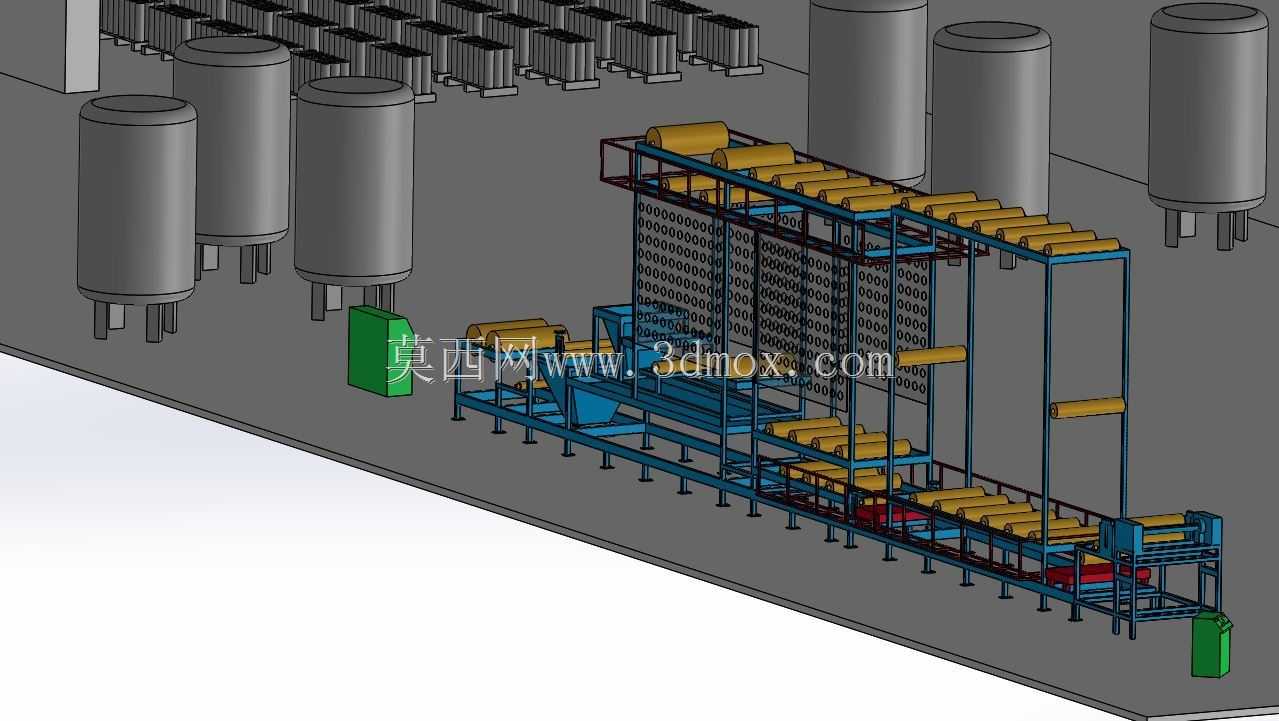

这套膜材生产车间成套加工产线布局，主要面向功能性薄膜、工业包装膜等卷材类产品的规模化连续生产场景，覆盖从原料存储、制程加工到成品暂存的全流程作业环节，适配中小型膜制品生产企业的车间落地需求。产线整体采用线性排布结合立体架体的设计思路，将原料存储区、核心加工区、成品转运区做了明确的功能分区，同时通过多层输送结构压缩横向占地空间，最大化提升车间平面利用率。布局中沿产线侧方设置的多组立式储料罐体，主要用于存储膜材生产所需的液态原料、涂布浆料等物料，罐体底部预留了管路接驳与出料操作空间，可直接对接前端配料工序，减少原料转运的路径损耗。核心加工段采用多层框架式结构，架体上排布的多组辊道组件承担膜材的牵引、张力控制、涂布定型、冷却输送等功能，不同层的辊道对应不同制程段的走膜路径，通过架体的分层设计将长距离的走膜线路做垂直方向的折叠排布，在保证膜材走料行程满足工艺固化、定型要求的前提下，大幅缩短产线的横向占地长度。产线两端设置的物料接驳位，可对接上下料工位的转运设备，完成原料卷上料与成品卷下线的转运衔接，架体底部预留了设备安装、管线排布与人员巡检的操作空间，各工位之间预留了符合安全规范的操作距离，避免作业过程中出现干涉问题。整套布局在设计时充分考虑了设备安装的边界条件，罐体与主加工架体之间预留了检修通道与物料运输通道，架体的支撑脚位排布避开了地面管线预设区域，输送辊道的安装高度适配常规作业人员的操作高度，同时预留了后续加装检测、分切等扩展工位的安装空间，可根据实际生产需求灵活调整制程段配置，适配不同品类膜材的生产工艺要求。
