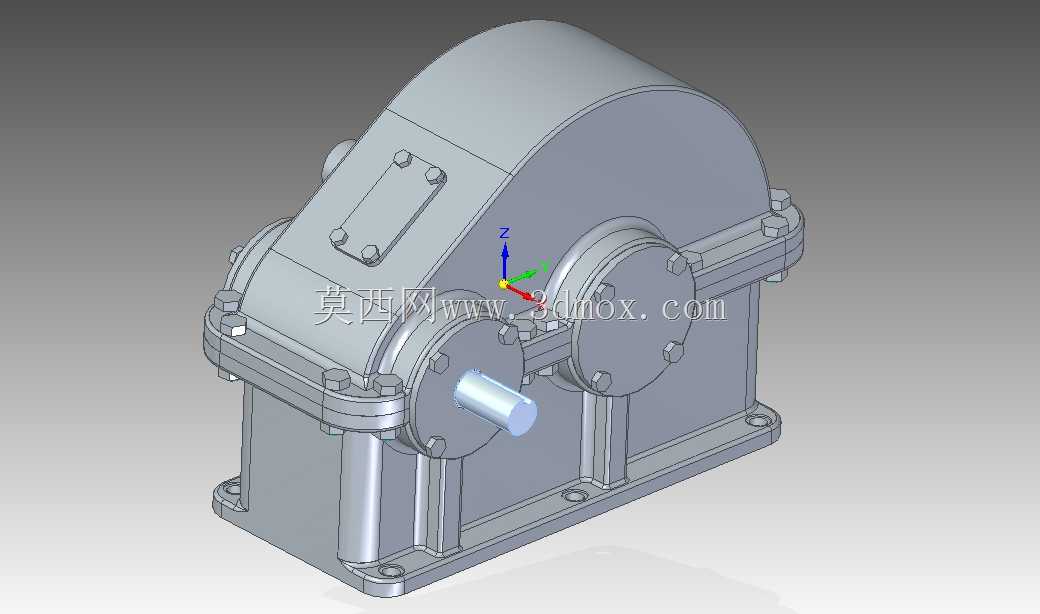

单级圆柱齿轮减速传动机构设计

这款单级圆柱齿轮减速机构，是工业传动系统中应用极为广泛的基础动力传递部件，主要适配中小功率的动力传输场景，常见于轻工生产线输送装置、小型物料提升设备、实验台传动单元、农用辅助机具以及普通机床的进给传动链路中，核心作用是匹配原动机与工作端的转速差，将原动机输出的高转速低扭矩动力，转换为工作端所需的低转速大扭矩动力，保障终端执行部件运行在合理的转速区间，同时提升输出扭矩以带动负载平稳作业。

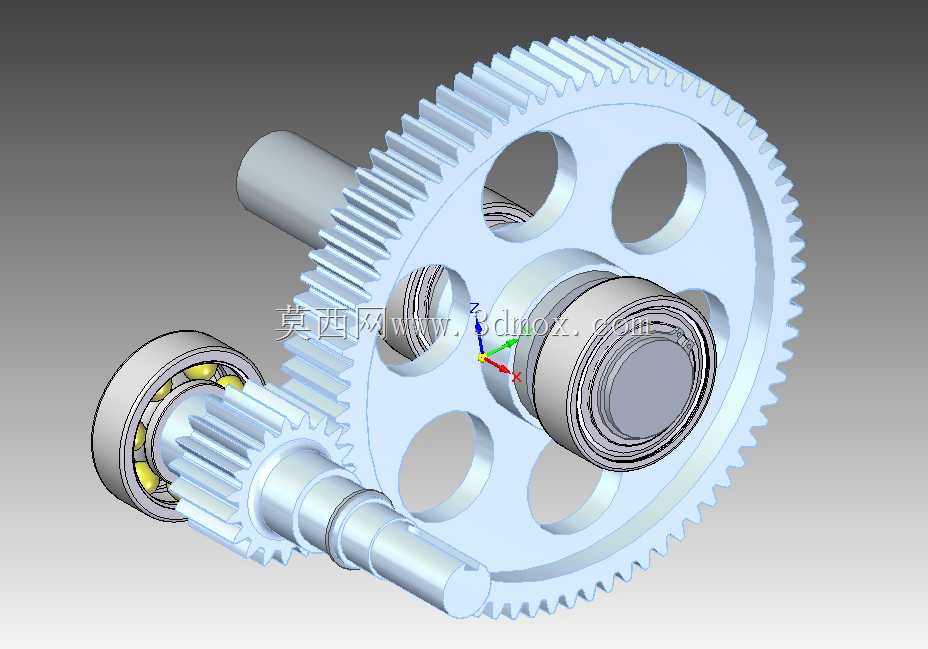

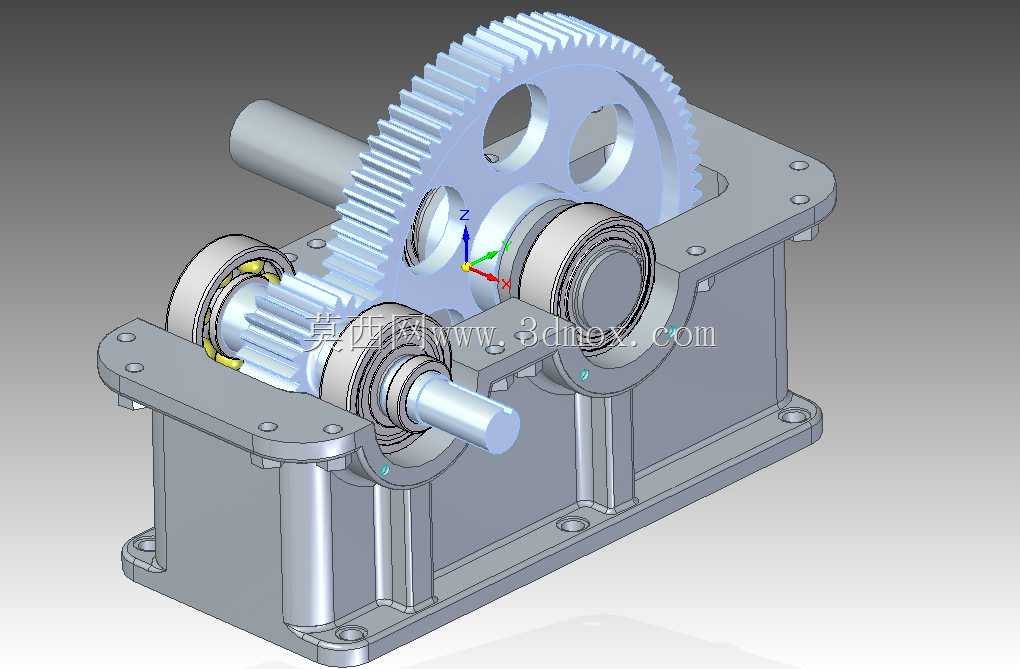

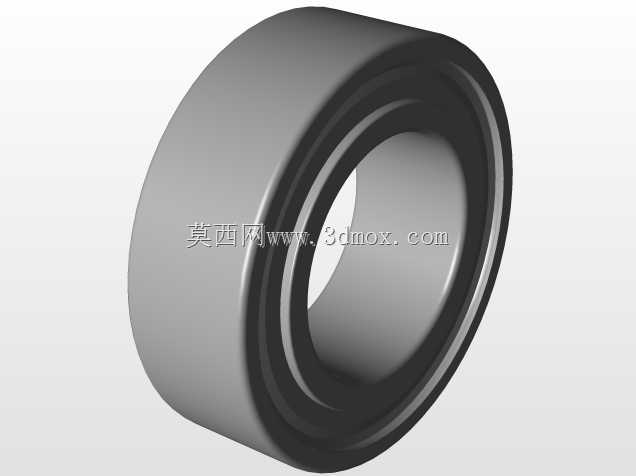

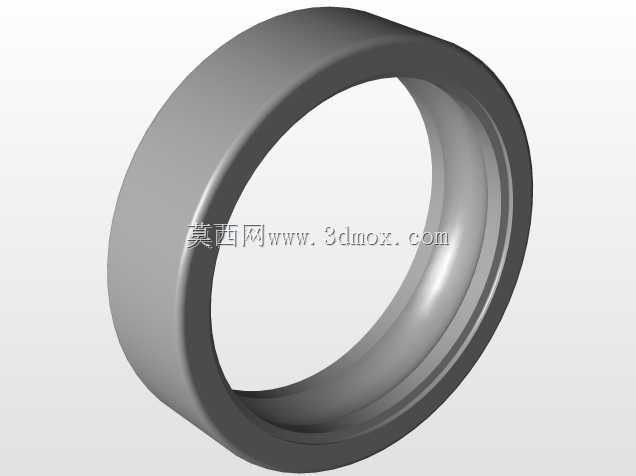

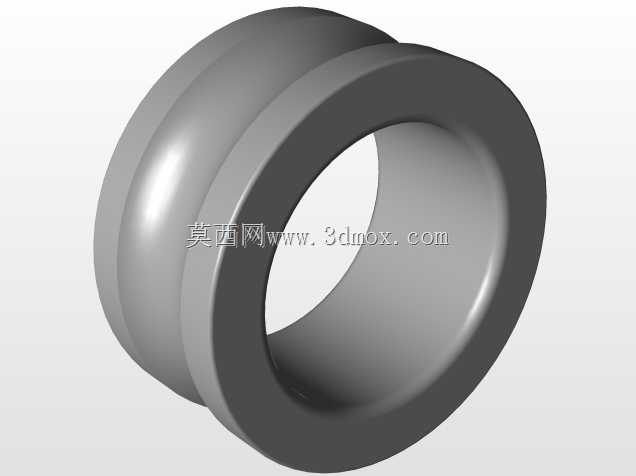

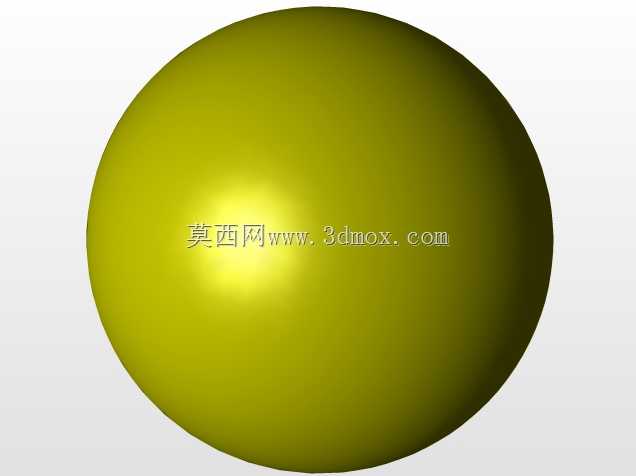

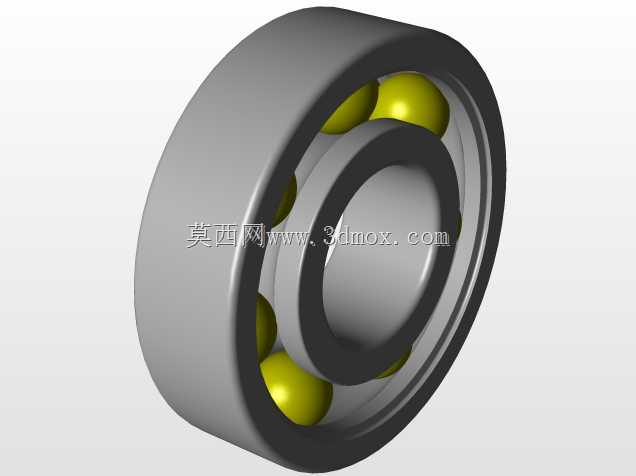

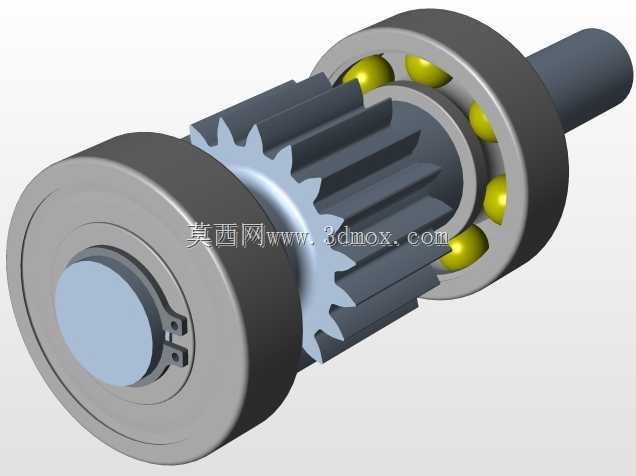

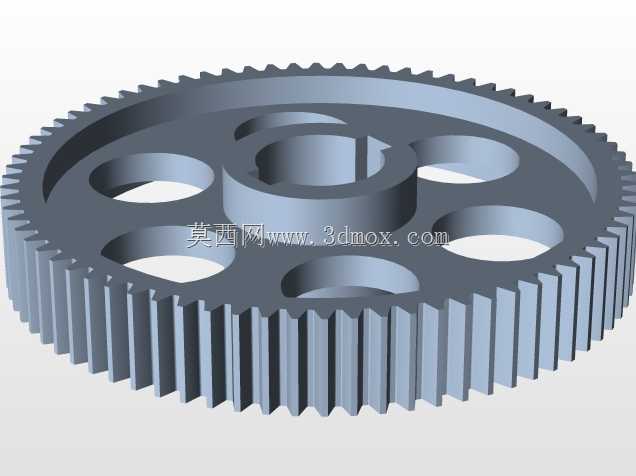

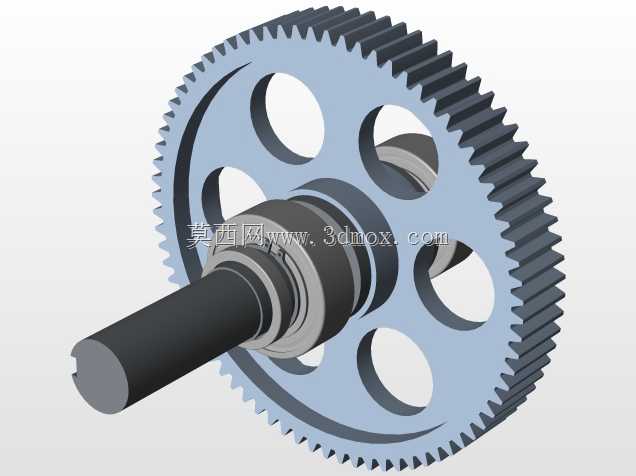

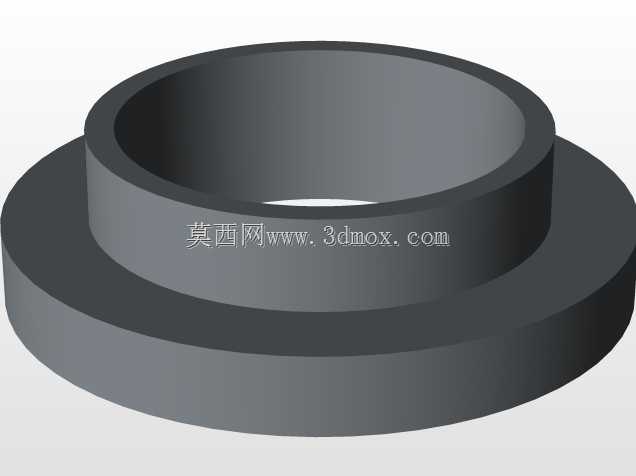

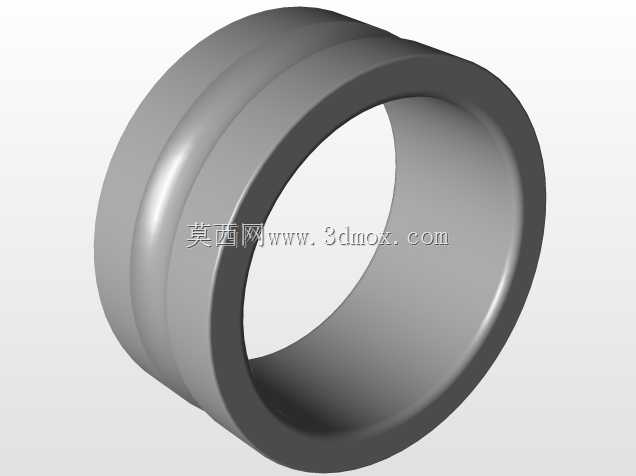

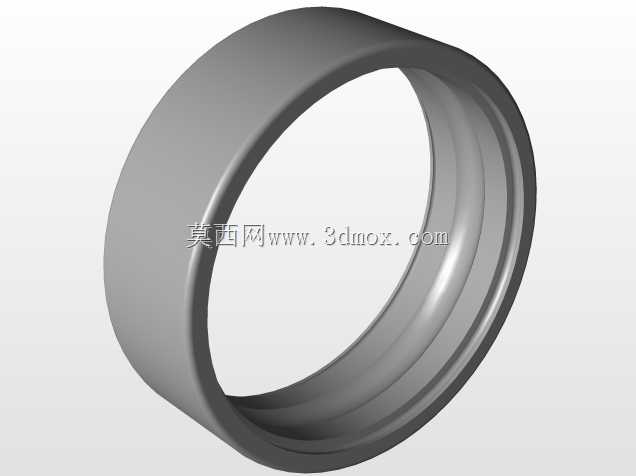

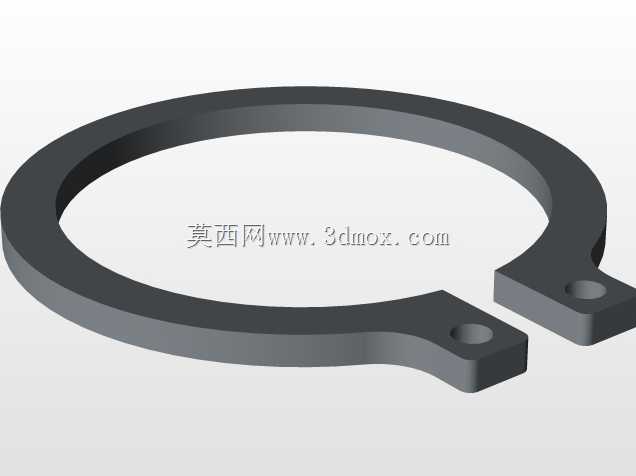

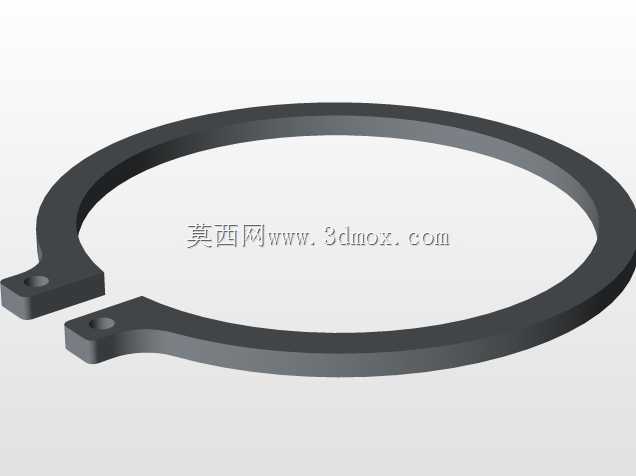

从功能特性来看，该减速机构采用直齿圆柱齿轮啮合传动形式，啮合过程无轴向分力，传动效率较高，运行过程中径向载荷分布均匀，搭配深沟球轴承作为转轴支撑部件，可同时承受径向载荷与少量轴向窜动带来的载荷，适配正反转切换的传动需求，齿轮采用辐板式带减重孔的结构设计，在保证轮齿啮合强度、轮毂与轮辐连接刚度的前提下，尽可能降低齿轮自身的转动惯量，减少机构启动、变速过程中的惯性冲击，提升传动响应的平稳性。输入轴为齿轮轴一体化设计，小齿轮直接加工在输入轴本体上，省去了齿轮与轴的键连接装配环节，既提升了传动同轴度，也避免了键连接带来的应力集中问题，提升了轴系的整体抗扭强度；输出轴与大齿轮采用平键连接实现周向固定，轴肩与轴套配合实现齿轮的轴向定位，装配工艺简单，后期维护拆解便捷。

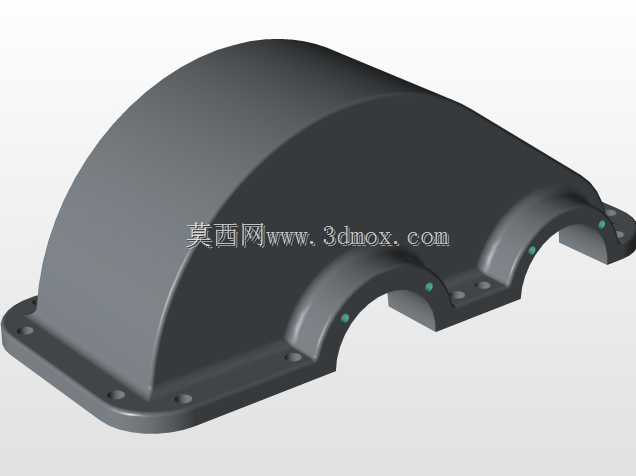

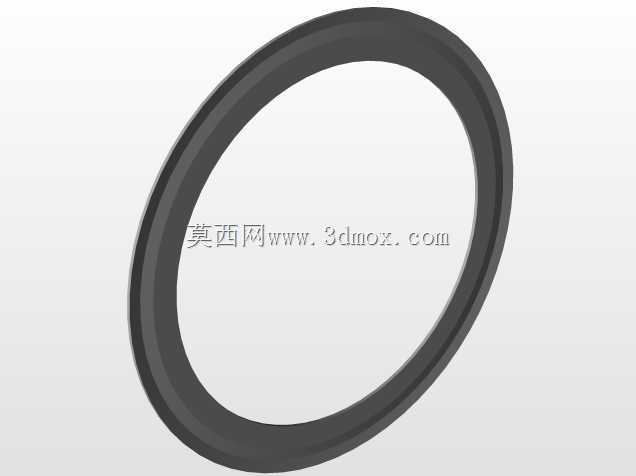

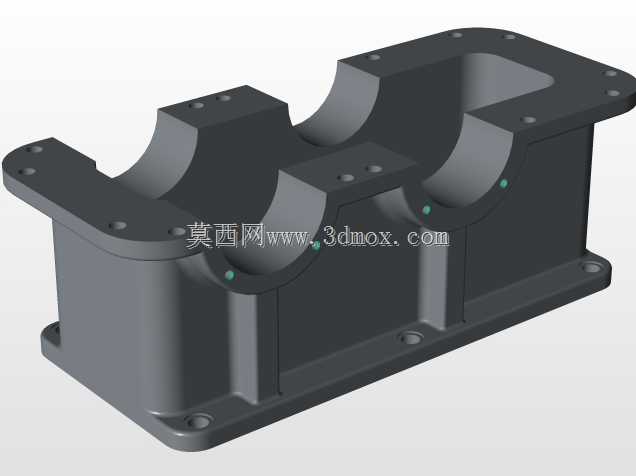

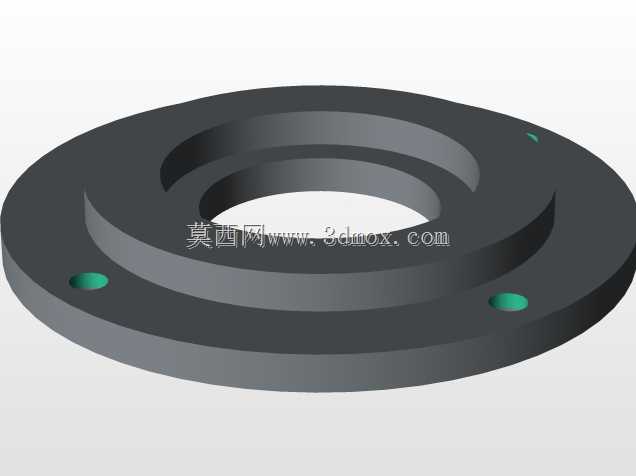

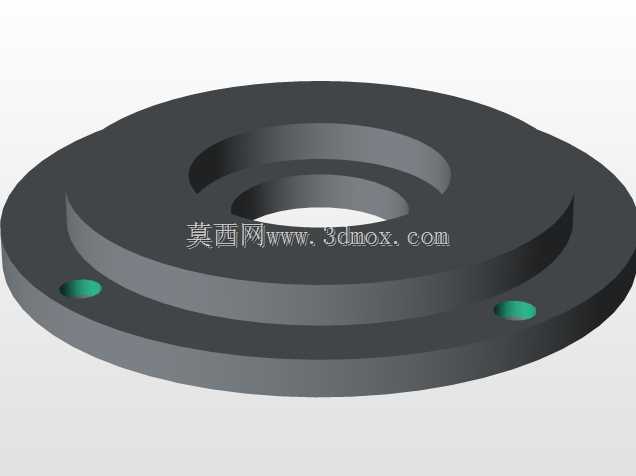

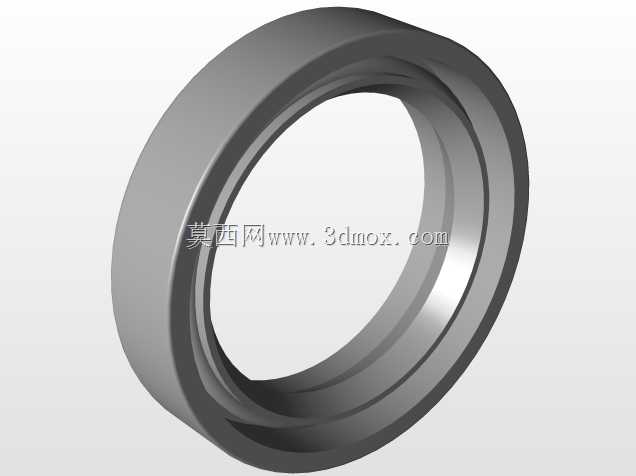

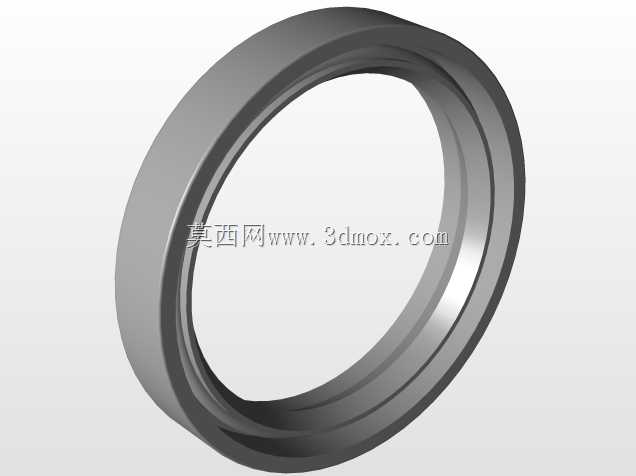

设计过程中首先围绕目标传动比完成齿轮参数匹配，通过齿面接触强度与齿根弯曲强度校核确定齿轮模数、齿宽与中心距，再根据传递扭矩计算轴的最小直径，结合轴承选型、安装定位需求确定各轴段的直径与长度，预留标准密封件、端盖的安装位置，保障箱体内部润滑空间充足。安装边界方面，该机构的输入、输出轴端均预留标准轴伸长度与键槽尺寸，可直接匹配标准联轴器与原动机、工作负载连接，齿轮啮合侧隙、轴承游隙均按照通用机械传动标准设定，可适配常规工业环境下的长期连续运行需求，整体结构紧凑，轴向与径向安装尺寸经过优化，不会占用过多安装空间，可直接集成到各类中小型设备的传动链路中，无需对设备主体结构做大幅改造。
