重型平板安装式万向工业脚轮结构设计

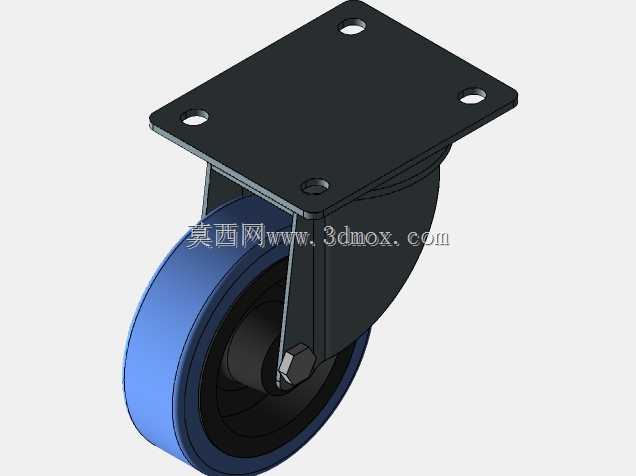

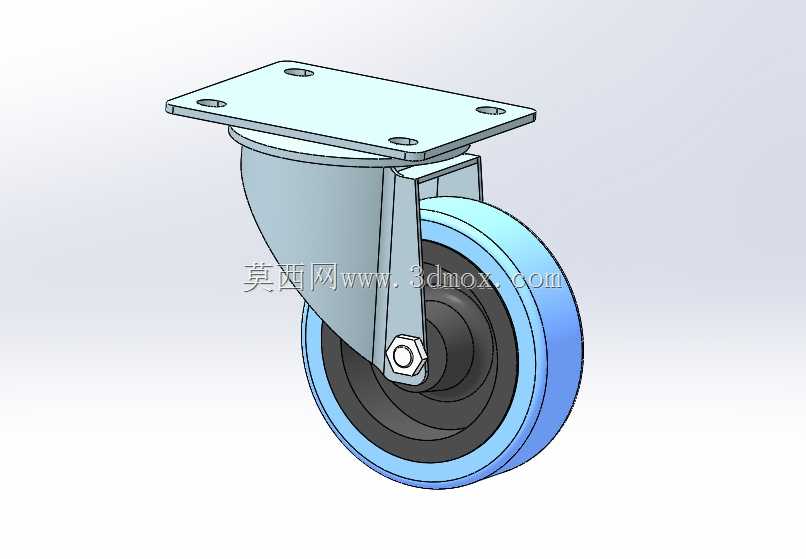

这款万向脚轮主要面向工业仓储、物流周转、设备移动类场景设计，可适配各类需要频繁移位的工业设备、重型工具柜、仓储笼车、工装周转台的底部移动支撑需求，在车间工位调整、厂区物料转运、商用设备移位等场景中，能够替代固定支撑结构，大幅降低设备移位时的人力投入，避免硬拖拽对地面和设备底部造成的磕碰损伤。从功能特性来看，这款脚轮采用平板式顶部安装结构，转向支架与轮体的连接结构做了加强处理，可承受较大的垂直载荷，轮体采用软硬复合的分层结构，外层接触地面的部分具备一定弹性，既能在环氧地坪、水泥地面、瓷砖地面等常见工业地面上平稳滚动，减少滚动过程中的颠簸震动，也能降低移动时产生的噪音，适配对噪音控制有要求的车间、商用场所使用场景；内层轮毂结构做了加强设计，可避免长期重载使用后出现轮体变形、开裂的问题，轮体与支架的连接采用螺栓加防松螺母的固定结构，长期转向滚动过程中不会出现连接松脱的问题，转向部位的圆弧过渡支架可实现360度自由转向，在狭小空间内调整设备位置时也能灵活转向，无需大半径的转向空间。在设计思路上，这款脚轮优先考虑了重载使用的可靠性，顶部安装板设置了四个对称分布的安装孔，安装时可通过螺栓与设备底部的安装位牢固连接，安装板的平面度做了严格控制，安装后不会出现局部应力集中的问题；支架部分采用弯折成型的金属结构，在轮轴连接位置做了加厚处理，可承受轮体传递的径向和轴向载荷，转向部位的回转结构做了顺滑处理，转向时无卡滞、异响，即使在满载状态下也能轻松推动转向。从安装边界来看，顶部安装板的长宽尺寸适配市面上多数工业设备、周转车的通用安装孔距，安装时无需对设备底部做额外的打孔改造，轮体的直径与支架的整体高度经过匹配设计，安装后设备底部距离地面的高度处于合理区间，既不会因为离地间隙过小导致移动时磕碰地面凸起，也不会因为离地过高导致设备重心不稳，轮体的宽度经过优化，与地面的接触面积适中，滚动阻力小同时不会对地面造成过大的压强，避免长期使用后在软质地面上留下压痕。
