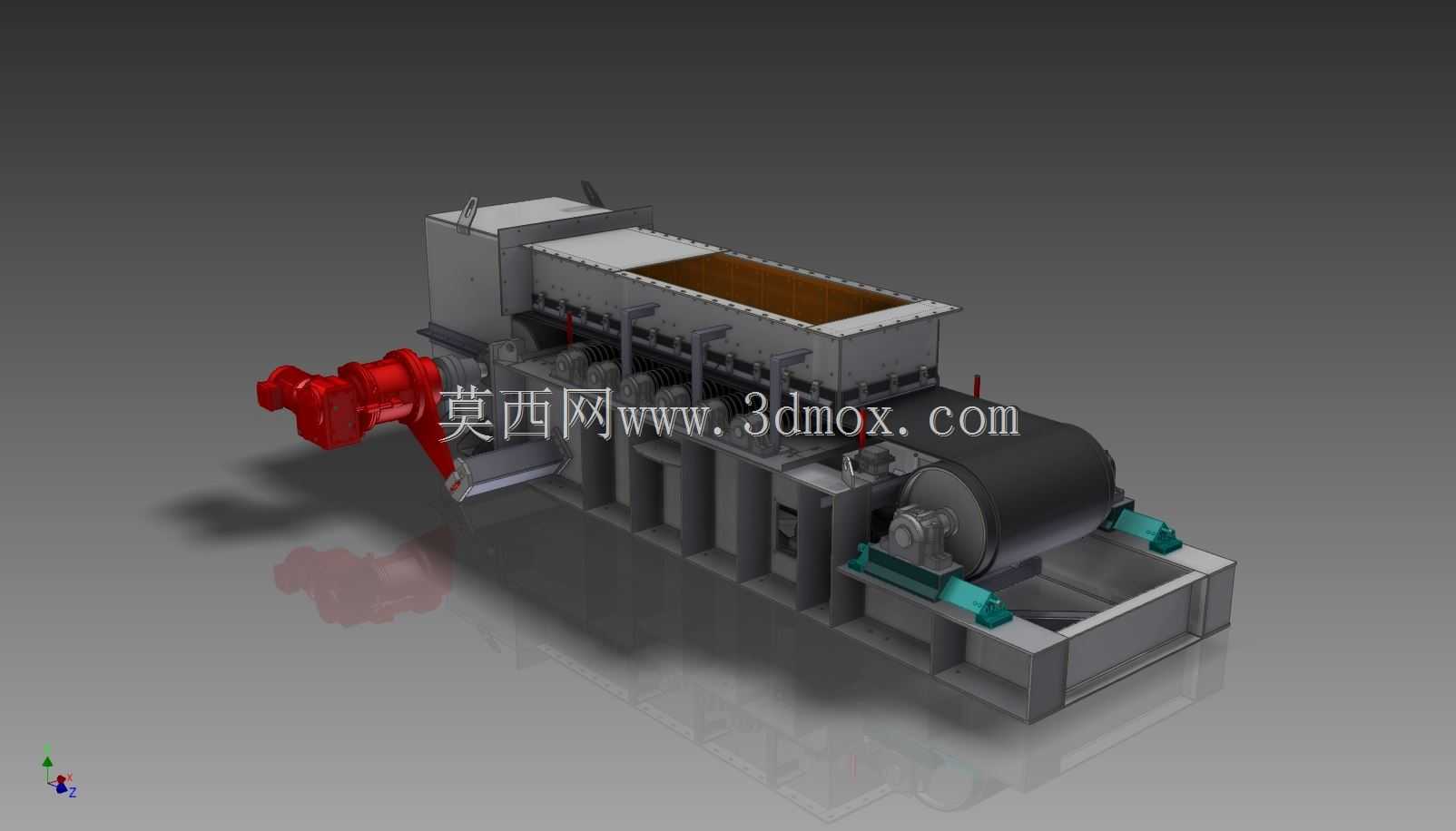

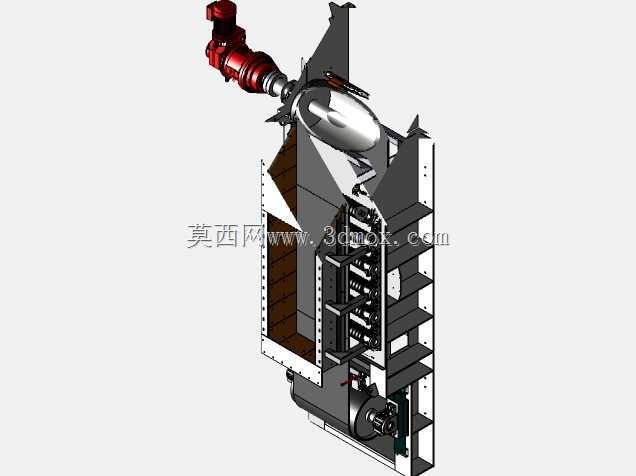

36英寸矿用给料输送设备结构设计

这款36英寸规格的矿用给料设备，主要应用于矿山井下采掘工作面、地面选矿厂原矿受料段、散料转运站的物料衔接输送环节，承担着将矿仓内储存的原矿、破碎后矿料均匀连续供给到下一工序输送或破碎设备的核心作用，能够有效避免矿料直接冲击下游设备，同时解决矿仓出料口堵料、下料不均的常见生产痛点，适配煤矿、金属矿、非金属矿等各类散状矿物的给料作业场景，可匹配颚式破碎机、带式输送机、振动筛等上下游选矿设备的产能衔接需求。

从功能特性来看，该设备采用带式给料的核心结构，搭配头尾轮、惰轮组成的皮带支撑传动体系，能够实现长距离连续均匀给料，给料量可通过配套驱动装置的转速调节实现灵活控制，适配不同产能要求的选矿生产线；槽体结构采用分段式焊接设计，可有效承接矿仓下落的散料冲击，避免物料撒漏，同时槽体内侧设置耐磨衬板安装位，可根据输送物料的磨琢性更换不同材质的耐磨衬板，延长设备整体使用寿命；驱动端采用齿轮马达直连传动的布局，相比传统减速箱传动结构，传动效率更高，占用安装空间更小，同时配套的张紧装置可快速调整皮带张紧度，降低日常维护的操作难度。

在设计思路上，该设备充分考虑矿山作业的恶劣工况，整体结构采用模块化设计思路，将槽体、驱动部、滚筒组、托辊组、张紧装置拆分为独立模块，既便于井下狭窄空间的运输与吊装，也可根据现场安装空间灵活调整进料段、出料段的长度适配不同矿仓出料口尺寸；传动部件全部设置防护结构，避免矿尘进入传动间隙造成部件磨损，同时驱动端与从动端的轴承座采用外置式设计，日常注油维护无需拆解设备主体，大幅降低运维工作量。

从安装边界与尺寸适配来看，该设备主体宽度适配36英寸的给料带宽，整体安装长度可根据现场矿仓到下游设备的衔接距离调整，设备进料口可直接与矿仓出料法兰对接，出料口可直接搭接在下游皮带机的导料槽内，安装时仅需预留驱动端的检修操作空间即可，无需额外搭建复杂的支撑平台，槽体底部设置的安装支座可直接固定在混凝土基础或钢结构平台上，能够适配不同标高的安装需求，设备整体高度经过优化，可在井下巷道有限的净高空间内完成安装布置，不会与巷道内的通风、管线设施产生干涉。
