金属木工专用立式袋式除尘结构设计

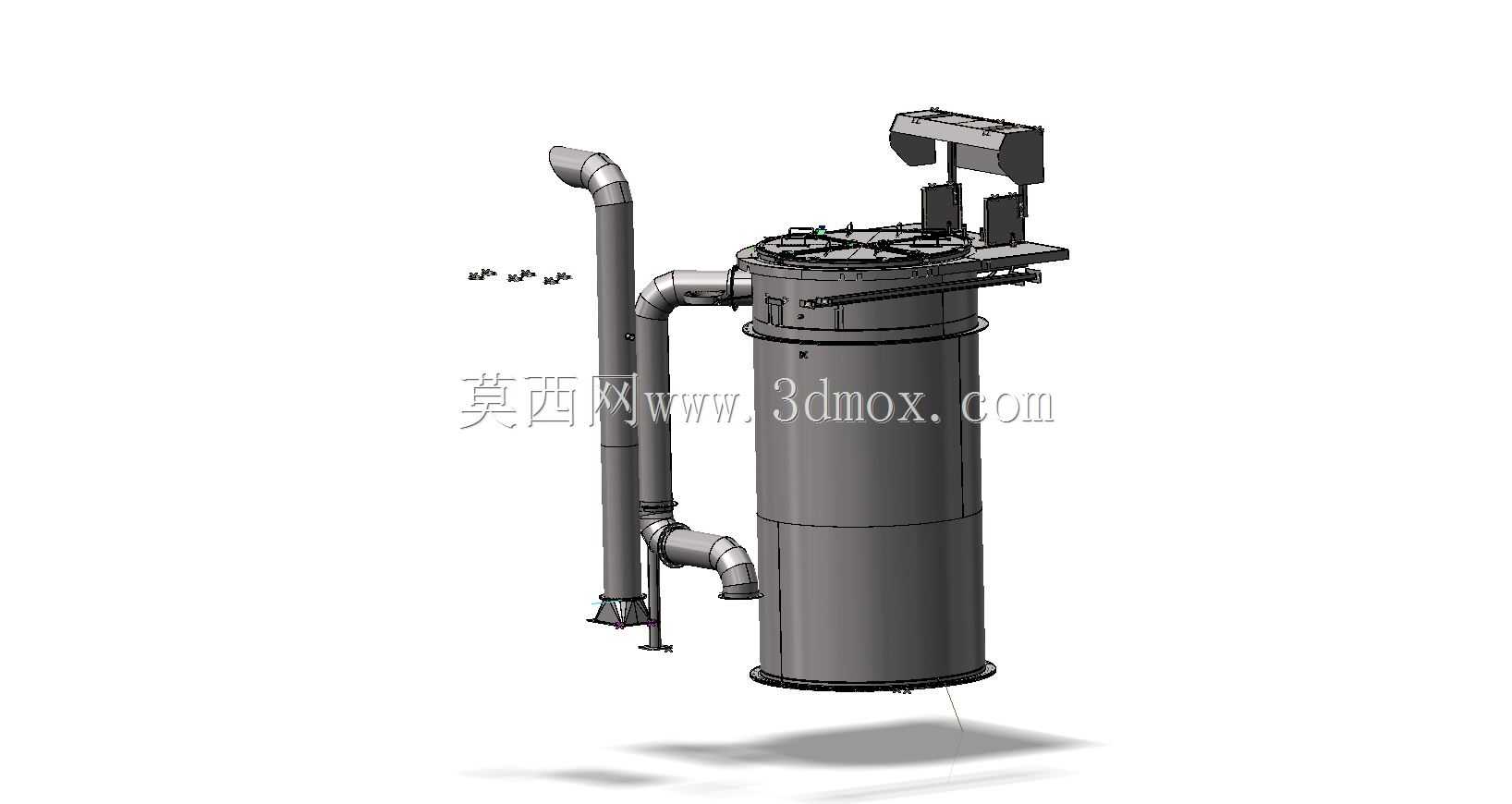

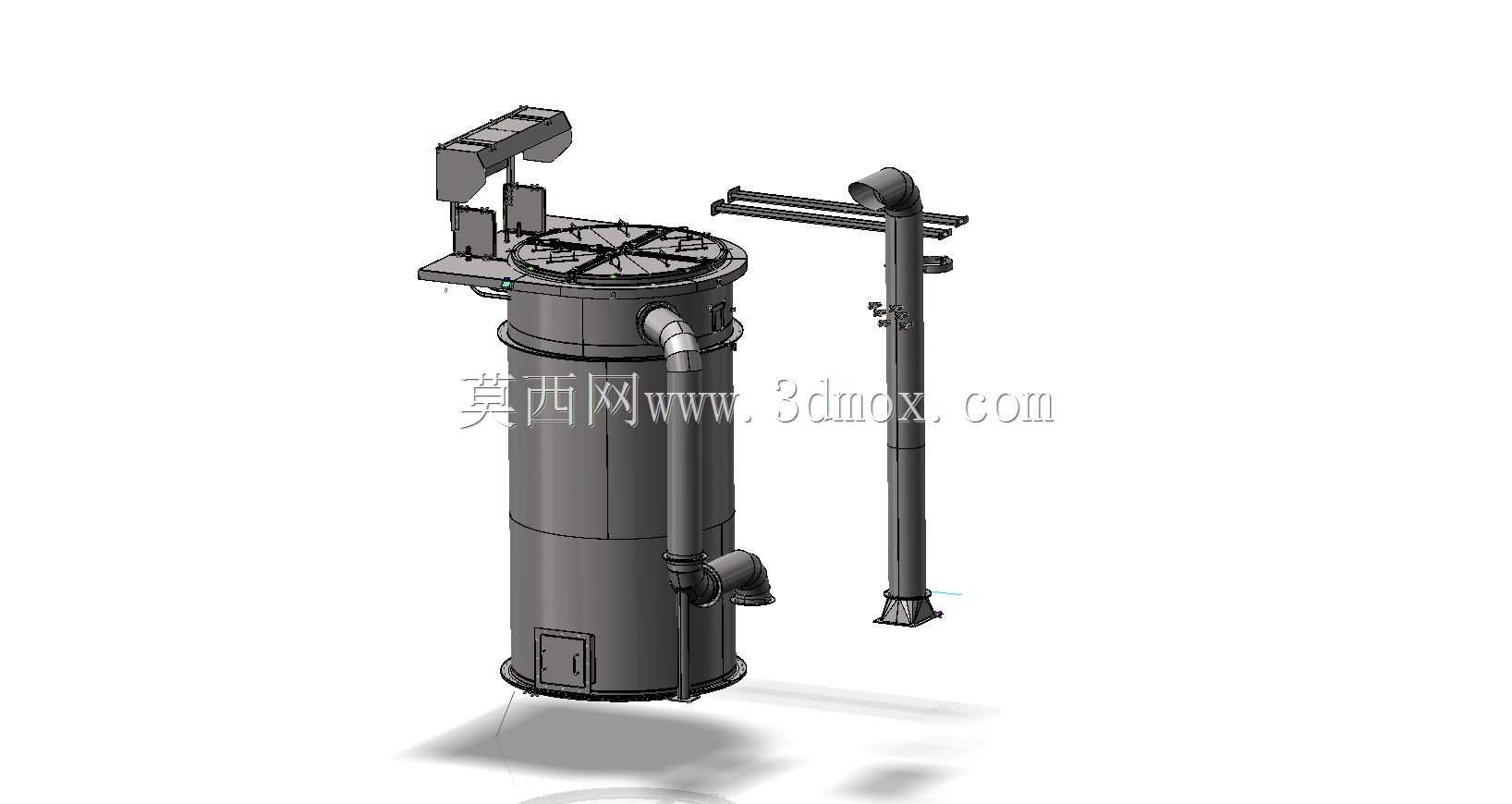

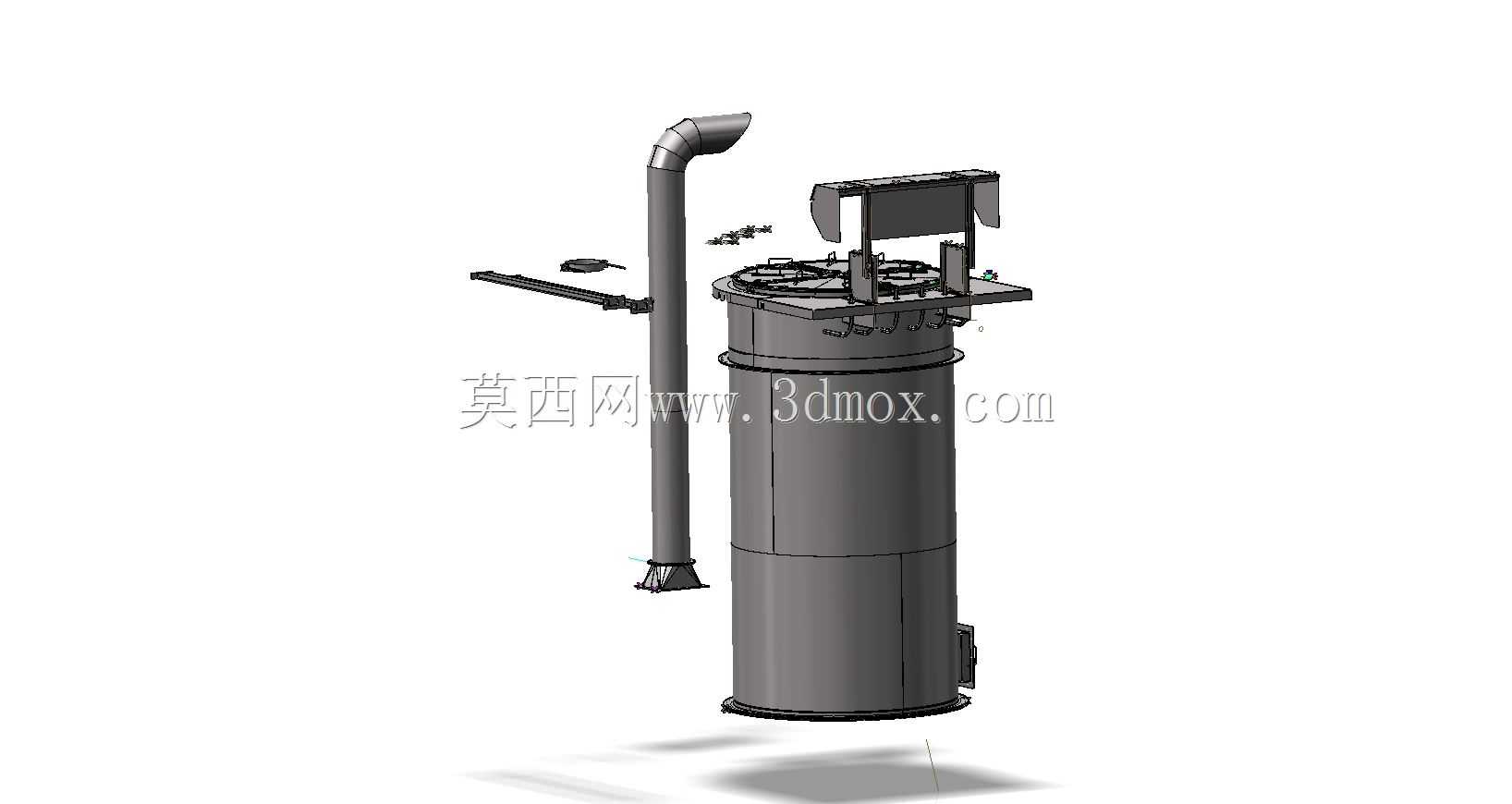

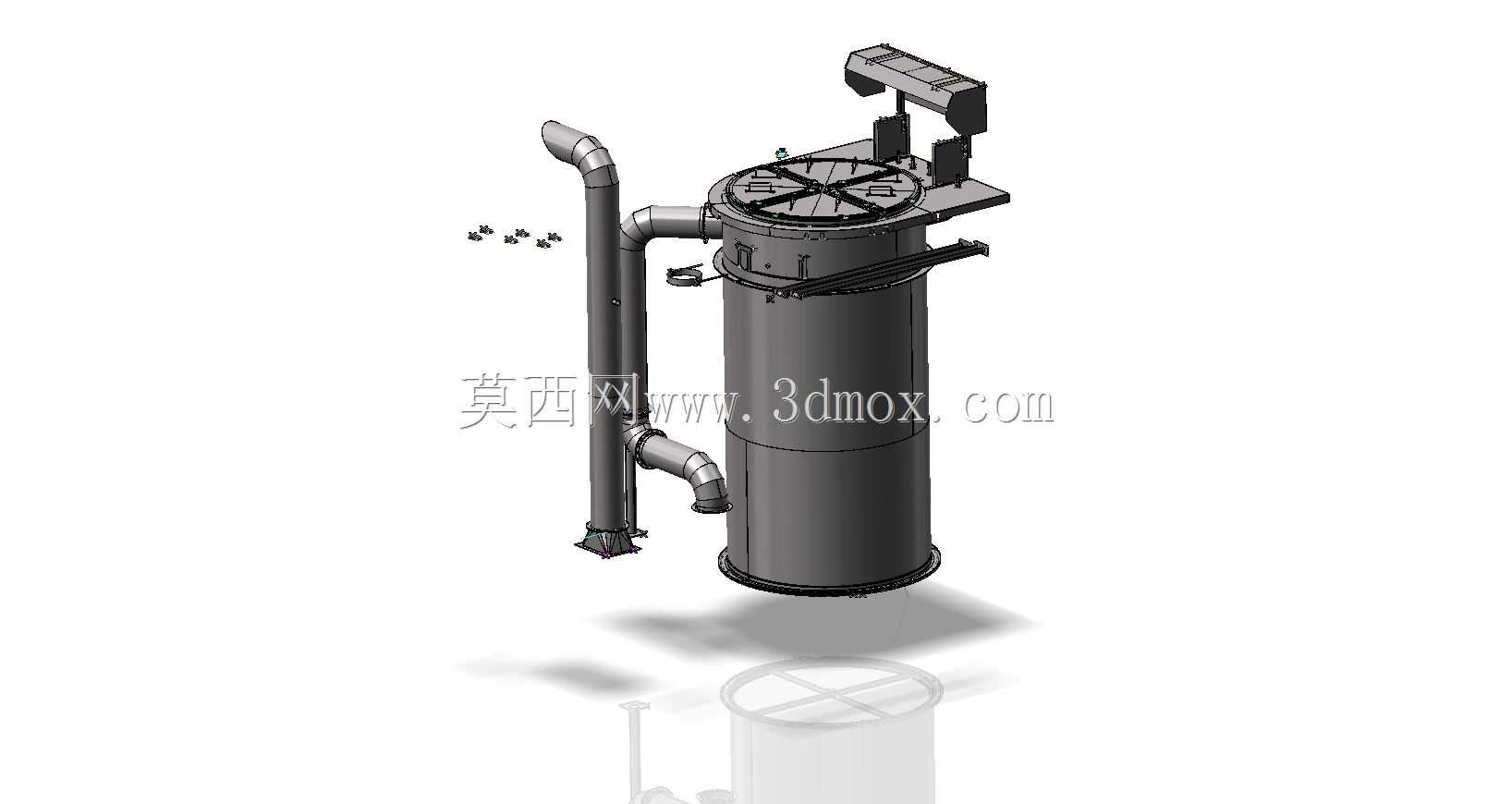

这款立式袋式除尘装置主要面向金属加工、木工生产车间的粉尘治理场景，在这类生产作业中，金属切削打磨产生的金属碎屑、木材锯切铣削产生的木质粉尘会弥散在作业空间内，不仅会影响车间能见度、加速生产设备传动部件的磨损，还会被作业人员吸入造成职业健康损伤，同时达到一定浓度的木质粉尘还存在爆燃风险，这款设备正是针对这类工况的粉尘收集净化需求开发。设备实际运行时，含尘气流通过侧方连接的吸尘管道被负压吸入筒体内部，大颗粒的碎屑首先在重力作用下沉降到筒体下部的集尘区域，细小的粉尘则随气流向上接触内置的滤袋组件，粉尘被截留在滤袋外表面，过滤后的洁净气流通过设备上部的排气结构排出，完成整个除尘净化流程，可同时对接多个产尘作业点位，满足中小型加工车间的多点位除尘需求。在功能特性上，设备采用立式圆筒形筒体结构，相比方形结构具备更好的结构强度，能承受更高的负压运行工况，同时筒体下部采用锥段过渡设计，便于沉降的粉尘集中收集与后续清灰操作；侧置的吸尘管道采用弯头过渡设计，可灵活调整对接方向，适配不同车间的管道排布需求，管道末端设置的吸尘罩可扩大粉尘捕捉范围，提升对逸散粉尘的收集效率；顶部设置的检修平台结构，可方便运维人员定期检查滤袋状态、完成滤袋更换与设备检修作业，无需额外搭建辅助登高设施。设计过程中针对金属木工场景的板材加工特性做了专项优化，整体结构全部采用金属构件加工制作，适配常规6000x2000规格的通用板材下料，可最大化提升板材利用率，减少下料过程中的边角料浪费，降低设备的整体制造成本；结构设计上优先采用焊接与法兰拼接的组合连接方式，减少不必要的复杂连接构件，既保证了筒体的密封性能，避免含尘气流泄漏造成二次污染，也降低了现场安装的作业难度。外形尺寸方面，设备整体采用立式窄体布局，占地面积较小，可直接布置在车间靠墙位置或产尘设备旁的空闲区域，不需要占用大面积的生产作业空间；安装边界上，设备底部预留了固定安装点位，可通过膨胀螺栓直接固定在水泥地面上，不需要额外制作复杂的安装基础，侧方的吸尘管道接口预留了标准法兰连接位，可直接对接车间现有吸尘管路，顶部排气口也预留了对接外排管道的接口，可根据车间环保要求选择直接室内排放或对接外排管道将洁净气体引出室外，整体安装适配性强，可快速完成部署投入使用。
