木工除尘用旋风分离设备结构设计

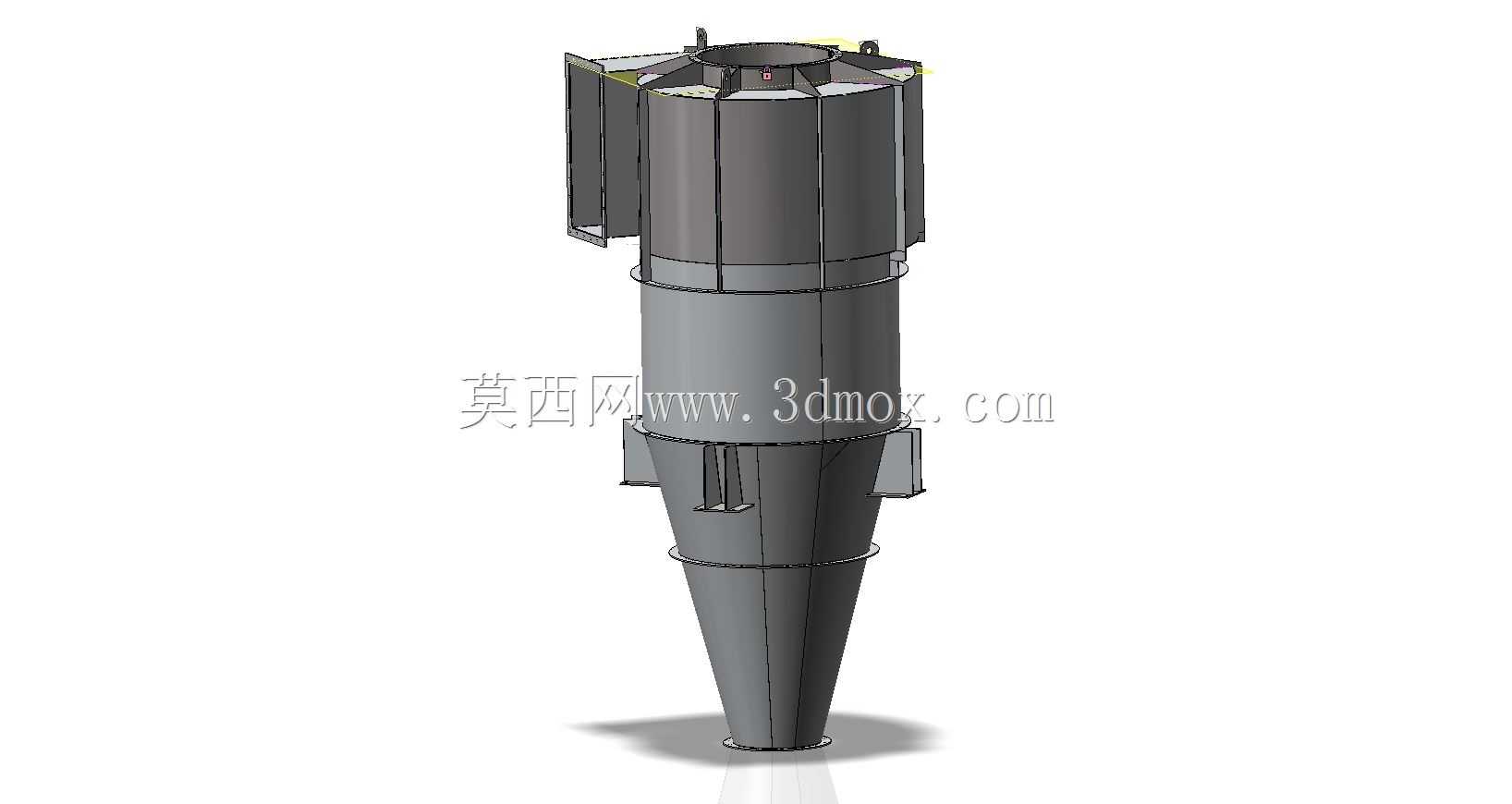

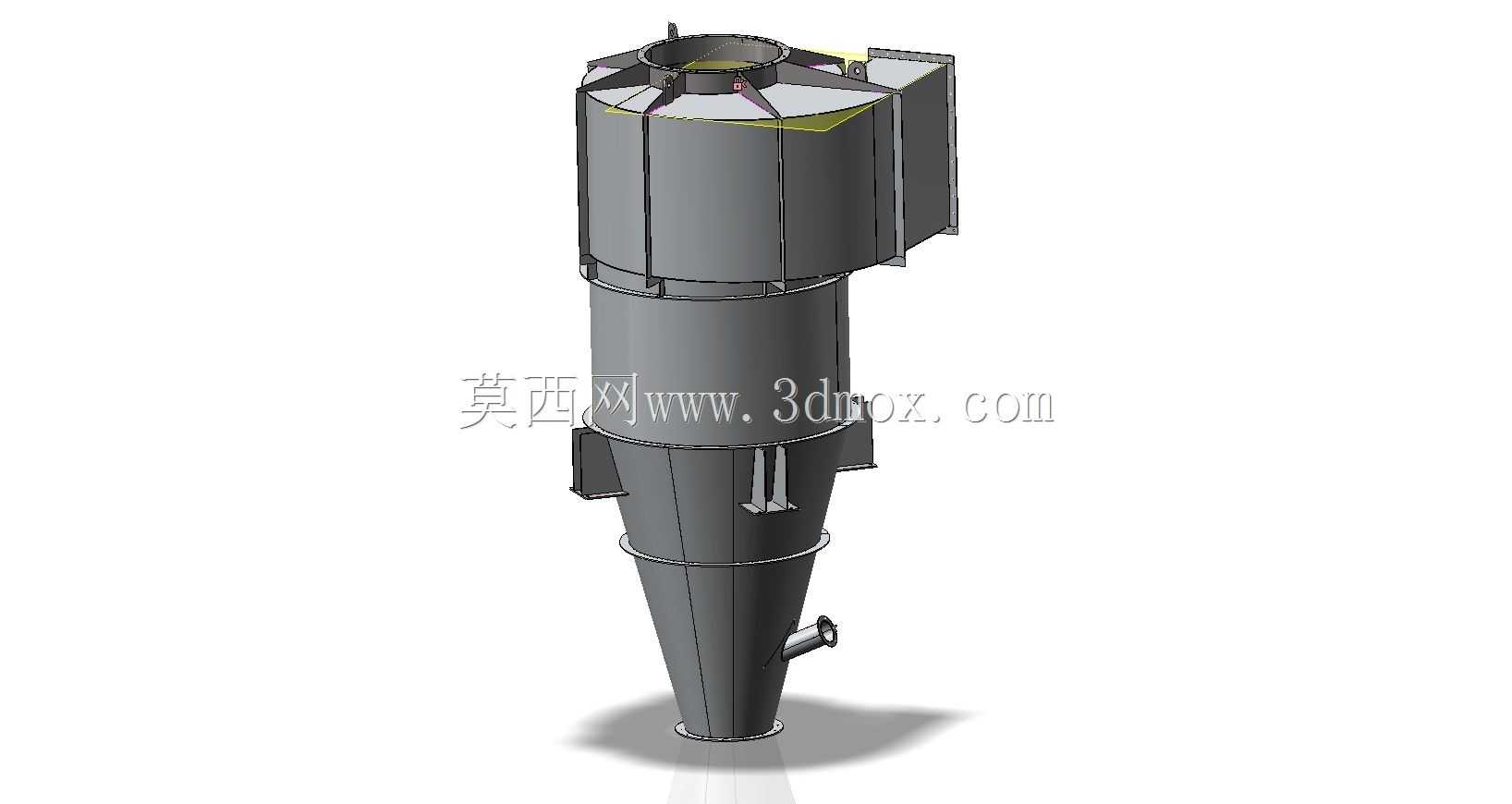

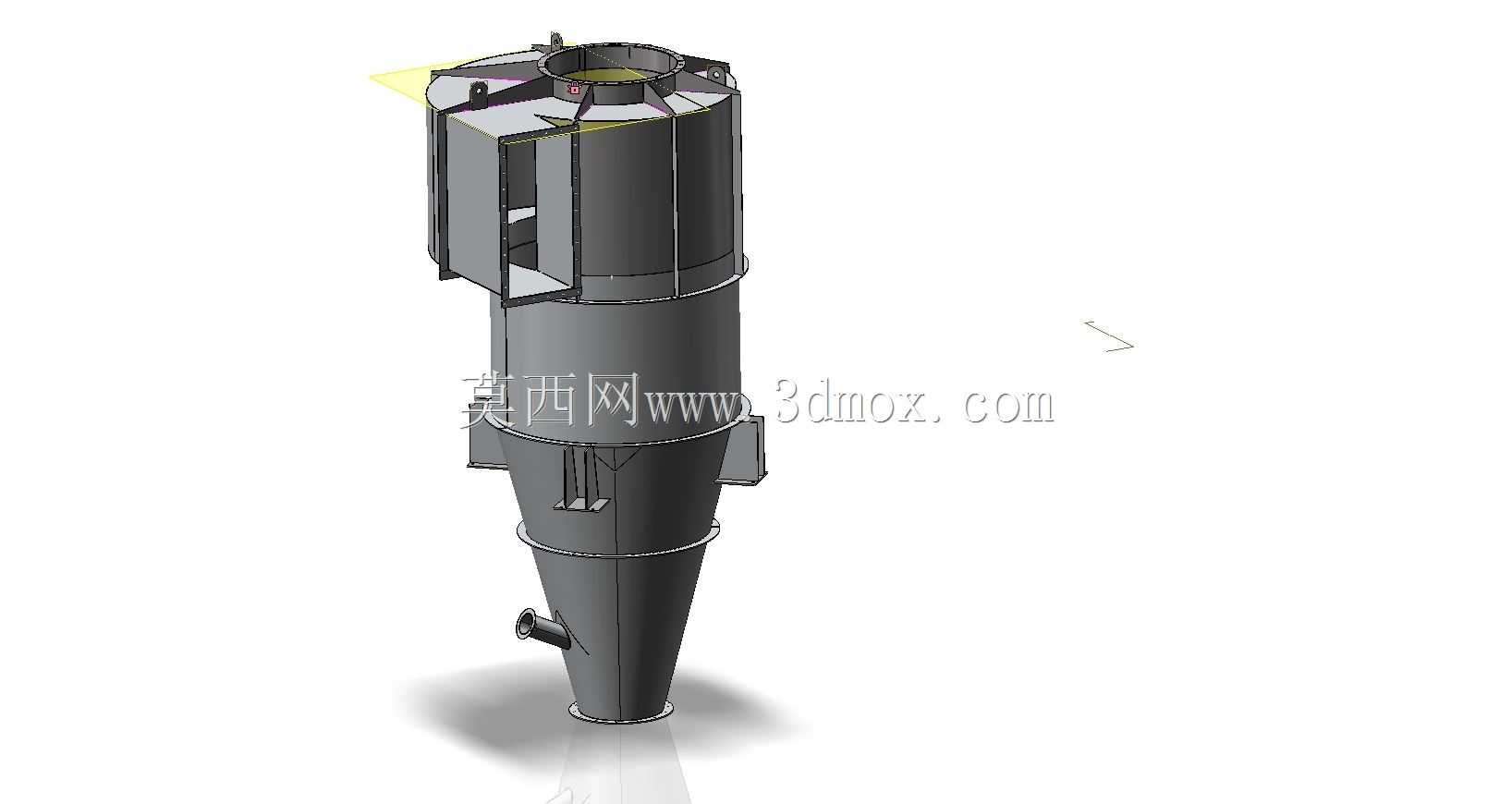

这款旋风分离设备主要面向木工加工车间的油烟与粉尘治理场景，在家具制造、木制品打磨、木材切割等生产环节中，会持续产生大量木质粉尘与切削油烟，这类污染物若直接排放不仅会污染车间作业环境，损害一线操作人员的呼吸系统健康，还存在粉尘爆燃的安全隐患，同时附着在生产设备表面的油污与粉尘也会加速设备部件磨损，缩短设备使用寿命。该设备可直接对接木工车间的中央除尘管网，也可单台配套单机产尘工位使用，依靠离心沉降原理实现气固分离，含尘含油的气流从设备上部的侧向进风口进入筒体内部后，会沿筒壁形成高速旋转的向下涡流，在旋转过程中，密度远大于空气的木质粉尘、油滴颗粒会在离心力作用下被甩向筒体内壁，与壁面接触后失去动能，沿壁面滑落至下部的锥形集料段，最终从底部的排料口排出收集，经过净化的气流则在锥体中心形成向上的内旋流，从顶部的排气口排出进入后续处理环节或直接达标排放。在设计思路上，这款设备采用了上圆柱下圆锥的经典旋风结构，上部圆柱段提供足够的气流旋转行程，保证颗粒有充足时间完成离心分离，下部锥体段采用渐缩设计，随着截面直径不断缩小，气流旋转速度逐步提升，可对更细小的粉尘颗粒进行二次捕集，有效提升整体分离效率；筒体外部设置了多组加强筋结构，可抵消高速气流旋转产生的筒体振动，避免长期运行出现焊缝开裂、结构变形问题，上部进风口采用切向偏心设计，减少进风气流对内部旋流的干扰，降低设备运行阻力，底部设置的侧向接口可配套闭风器或集料桶，实现连续排料不漏风，顶部的排气口采用标准法兰接口，可直接对接不同管径的排风管道，适配不同风量的除尘系统。在安装边界方面，设备整体为立式竖直安装结构，安装时需要预留足够的竖向安装空间，同时要在设备侧面预留进风管道对接、检修维护的操作空间，底部排料位置需要预留集料装置的安装高度，设备整体载荷可通过筒体中下部的支撑耳座传递到安装基础上，不需要额外搭建大型承重架，适配大部分木工车间的现有安装条件，可灵活布置在车间边角或设备夹层位置，不需要占用核心生产作业区域。
