玻璃加工机用变径吸粉弯管结构

该弯管结构主要应用于玻璃深加工生产场景，配套玻璃加工机的粉末抽吸系统使用，核心作用是在玻璃切磨、铣边等产尘工序中，定向输送作业产生的玻璃粉末与碎屑，将含尘气流引导至后端除尘过滤单元，避免玻璃粉尘弥散在车间作业环境中，既保障作业人员的职业健康，也能防止硬质玻璃粉尘散落附着在加工设备传动、运动部件表面，降低设备异常磨损风险，延长加工设备的维护周期与使用寿命。

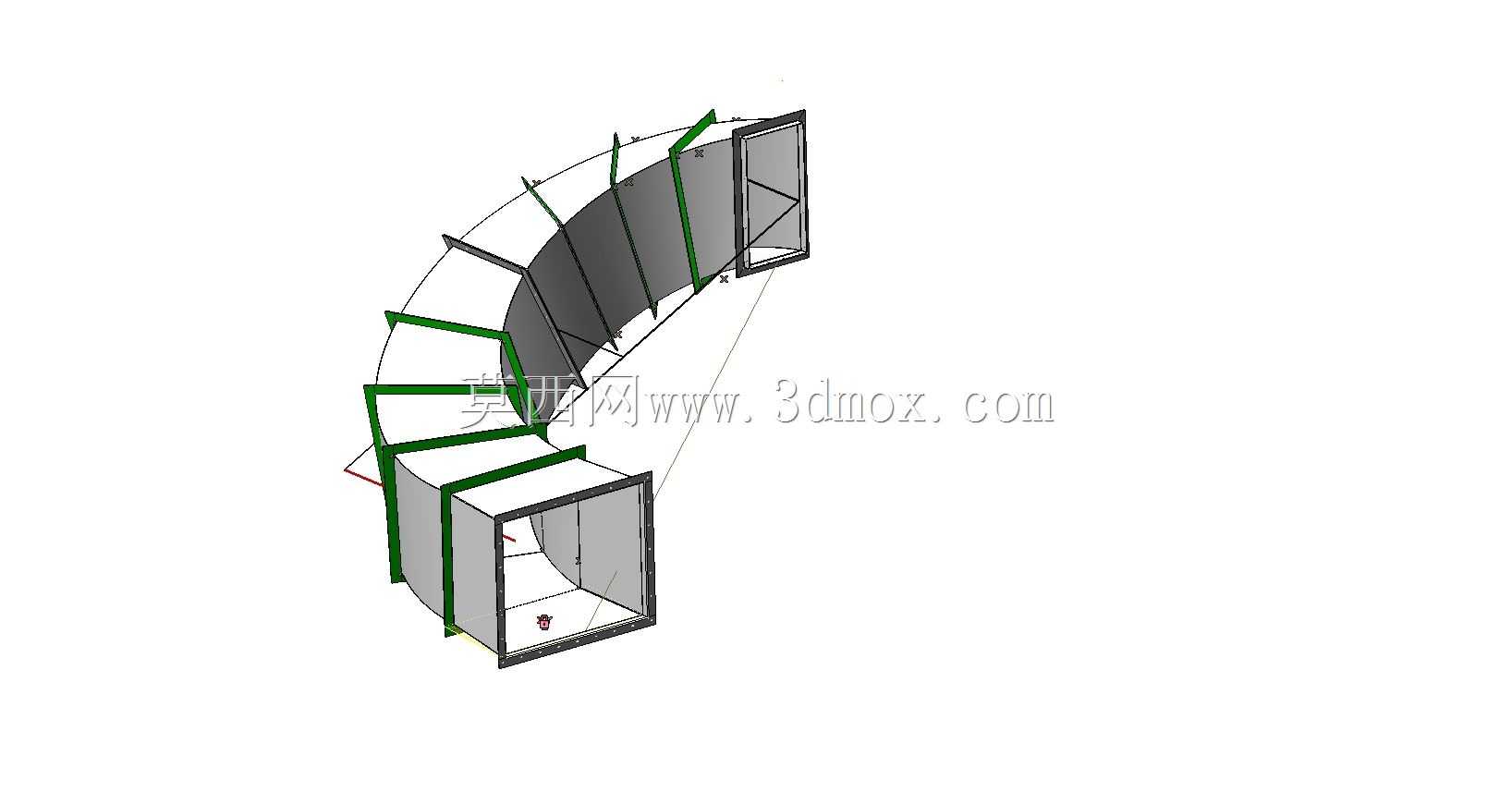

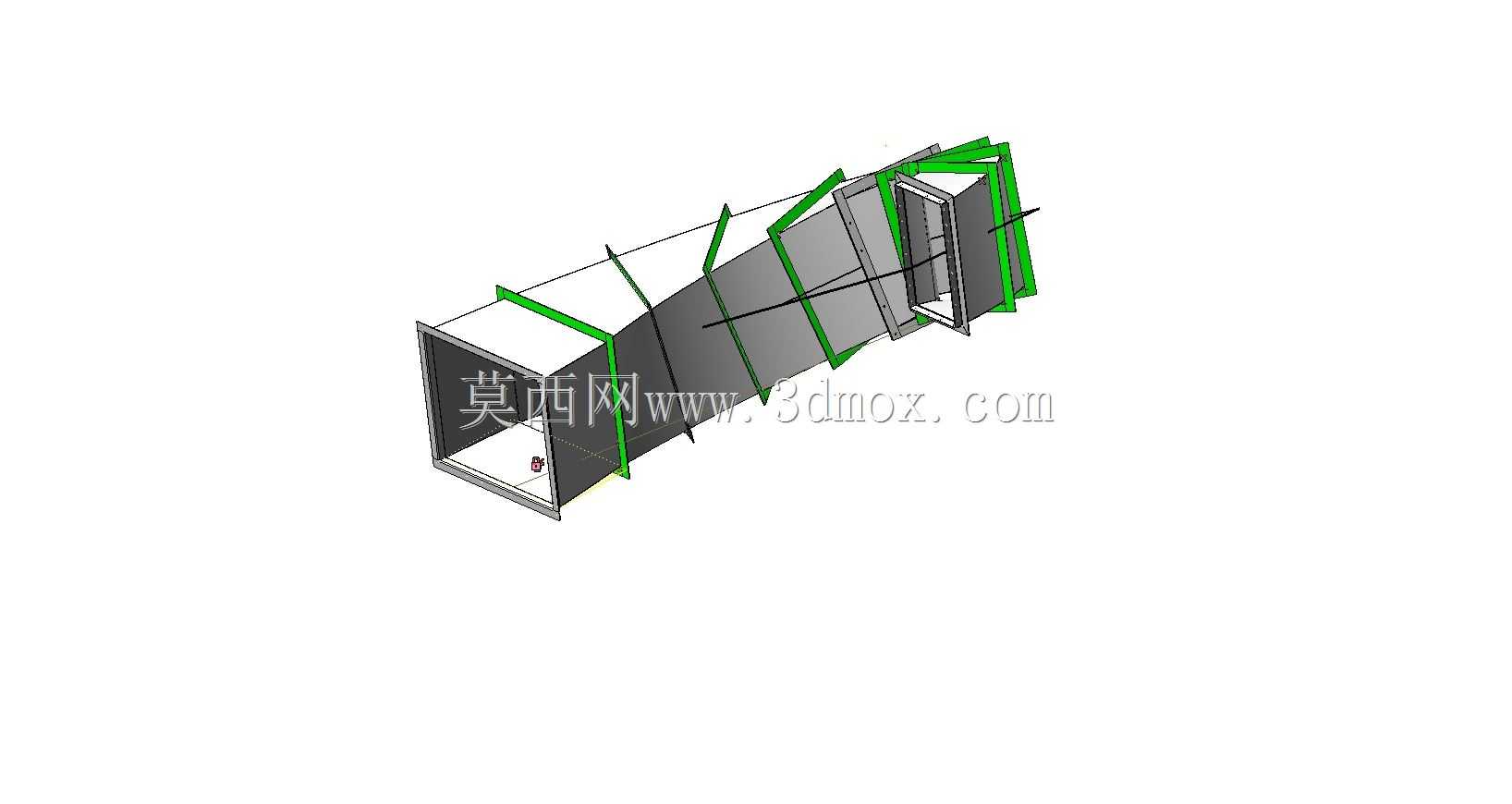

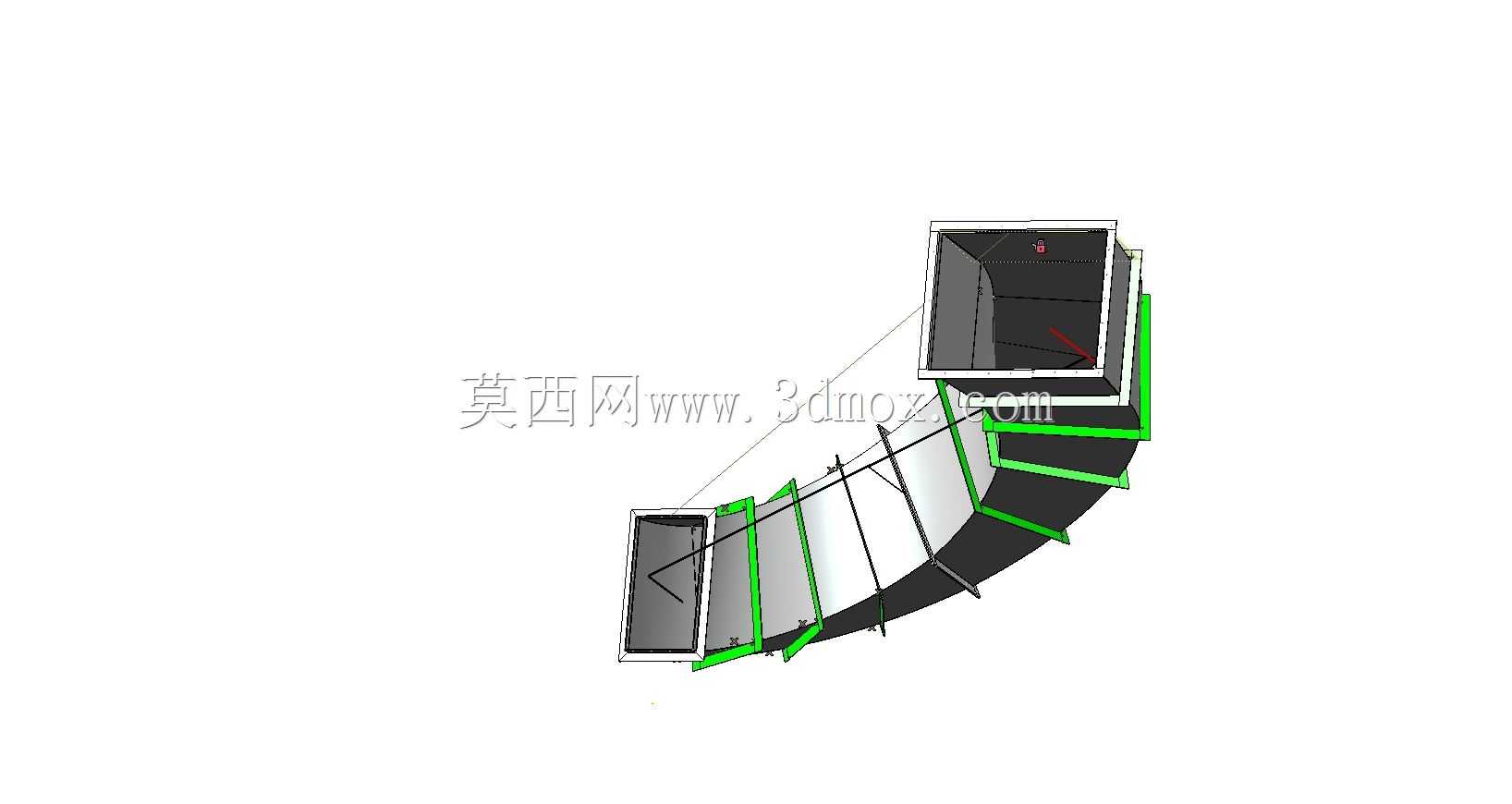

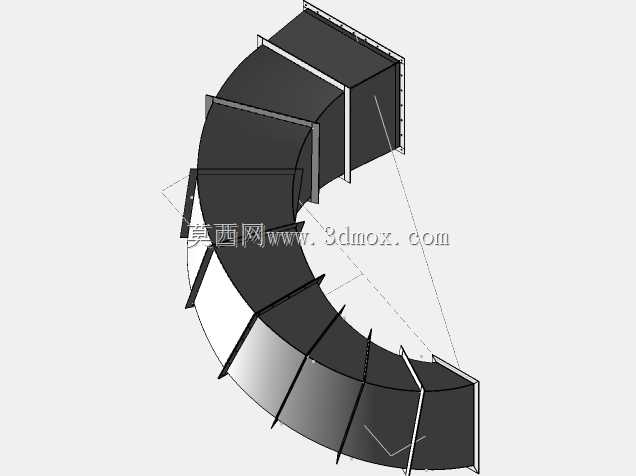

这款弯管采用两端变径的结构设计，入口端适配加工机产尘区域的大尺寸集尘罩接口，出口端对接除尘系统的主管道，通过平滑的弧形过渡段实现气流方向的90度转向，全程无直角弯折结构，可大幅降低含尘气流在管道内部的风阻，减少玻璃粉末在管道弯折处的沉积堵料风险，保障吸粉系统的风压稳定与抽吸效率。管道外侧设置有沿弧面均匀分布的加强筋结构，可在不额外增加管壁整体厚度的前提下，提升弯管整体的结构强度，抵消风机运行带来的管道振动，避免长期使用过程中管道出现形变、焊缝开裂等问题。

该管道采用金属板材弯折焊接成型，表面做了镀锌与粉末涂层双重防护处理，可抵御玻璃粉末的高速冲刷磨损，同时适配车间内潮湿、存在少量切削液雾气的作业环境，避免管道内壁、外壁过早出现锈蚀问题，延长整体使用寿命。在安装边界上，管道两端的法兰接口分别对应不同的截面尺寸，安装时可直接对接对应规格的集尘罩与主管道，无需额外制作变径转接头，弧形段的外轮廓尺寸经过精准核算，可避开加工机的运动部件走线与周边设备的安装空间，不会与玻璃上料、出料的输送路径产生干涉，现场安装时可直接通过法兰螺栓完成固定，配合密封胶条即可实现接口处的密封，避免漏风影响吸粉效果。在实际生产应用中，该弯管可适配不同规格的玻璃磨边、雕刻、开孔设备的除尘需求，稳定输送含尘气流，保障玻璃加工车间的作业环境达标。
