工业级变径方转圆导流漏斗结构设计

该变径导流漏斗主要应用于工业散料输送、通风除尘、粉体物料中转等场景，可作为方形出料/风口与圆形管道之间的过渡衔接部件，解决不同截面形状管路对接时的流道突变问题，避免物料卡滞、气流紊流带来的输送效率下降、管路磨损加剧等问题。在散料输送场景中，该结构可引导颗粒、粉体物料顺滑从上方方形料仓出口汇入下方圆形输送管道，减少物料残留与架桥堵塞风险；在通风除尘系统中，可作为方变圆风管接头，优化气流走向，降低风阻与局部涡流产生的风噪，提升通风系统运行稳定性。

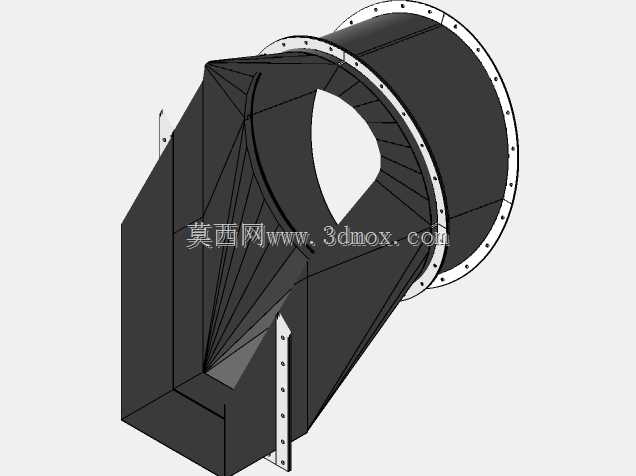

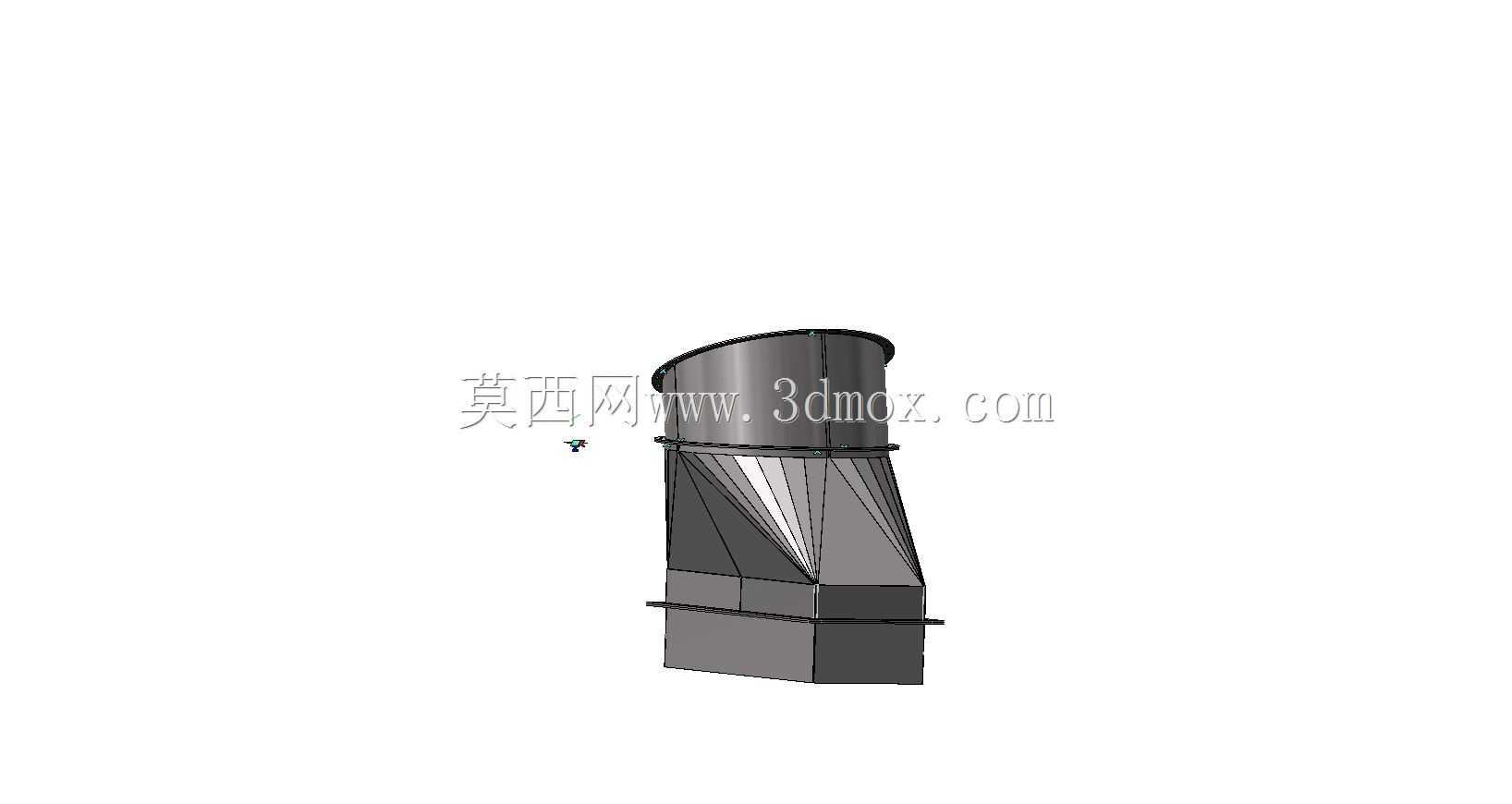

从功能特性来看，该漏斗采用上圆下方的变径结构，上部圆形端口带外翻法兰边，可通过螺栓与上方圆形设备出口或管道紧密连接，下部方形端口同样带法兰安装边，适配方形料仓、方形风管或方形设备接口的安装需求，法兰边均预留均匀分布的螺栓孔位，保证连接密封性与结构强度。中间过渡段采用多面拼接的棱锥导流结构，每一块导流板的倾斜角度都经过流道模拟优化，既保证截面从圆形顺滑过渡到方形，又能让物料或气流沿壁面顺畅流动，避免直角结构带来的流道死角。

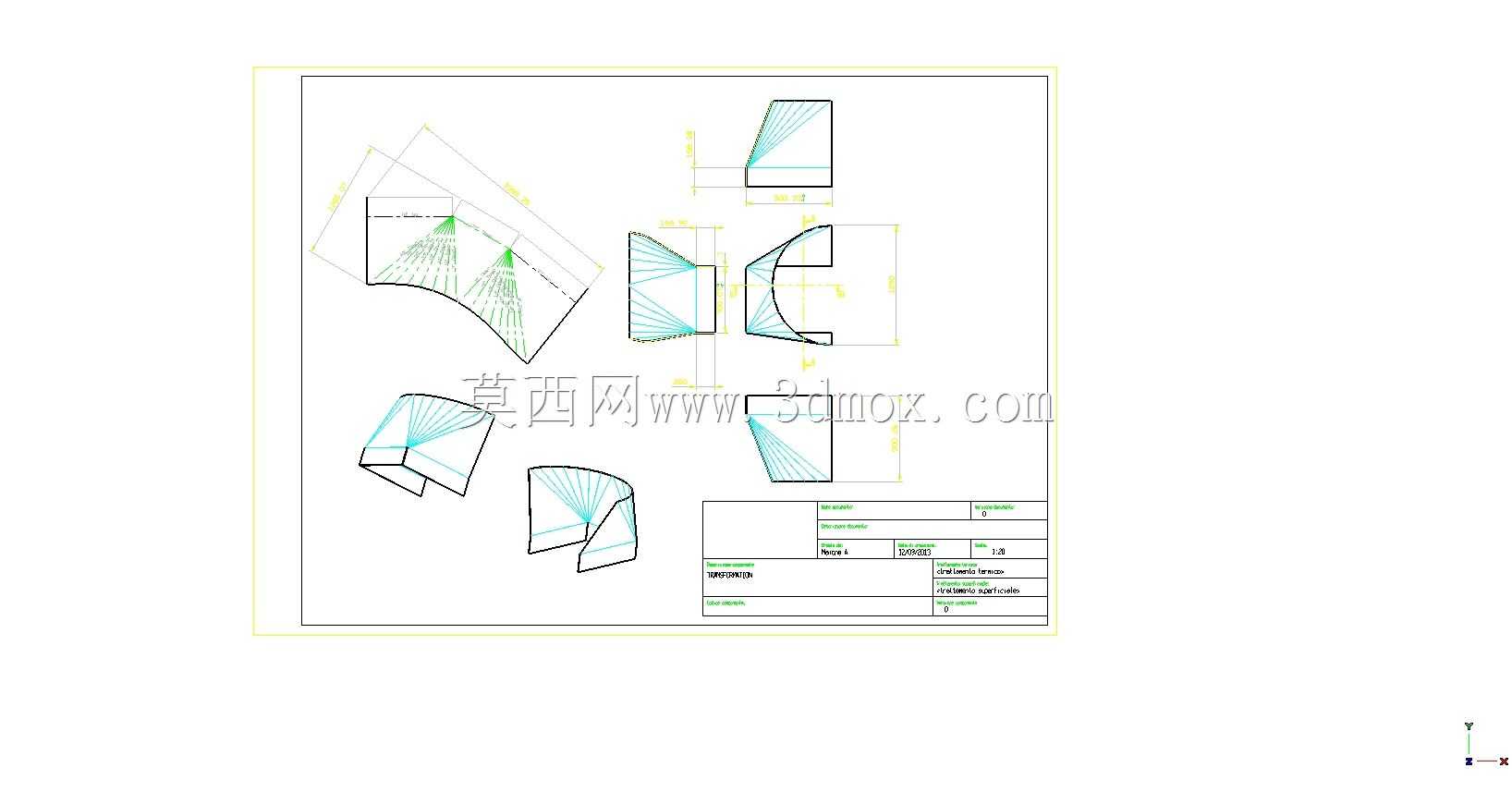

设计过程中，首先根据对接的上下端口尺寸确定两端的截面参数，圆形端口直径匹配常规工业圆形管道的通用规格，方形端口边长适配常用方形料仓出口尺寸，整体高度控制在合理范围，既保证过渡段有足够的导流长度避免流道突变，又不会占用过多安装空间。过渡段的每一块拼接板都采用折弯成型工艺设计，相邻板材之间预留焊接坡口，方便现场加工组装，壁板厚度根据输送物料的磨损特性、风压负载进行选型，保证结构在长期运行过程中不会出现变形、开裂问题。上下法兰边的螺栓孔采用等间距排布，孔位尺寸匹配通用紧固件规格，降低现场安装的适配难度，法兰背面可根据密封需求加装密封垫槽，提升粉尘、流体输送场景下的密封性能。

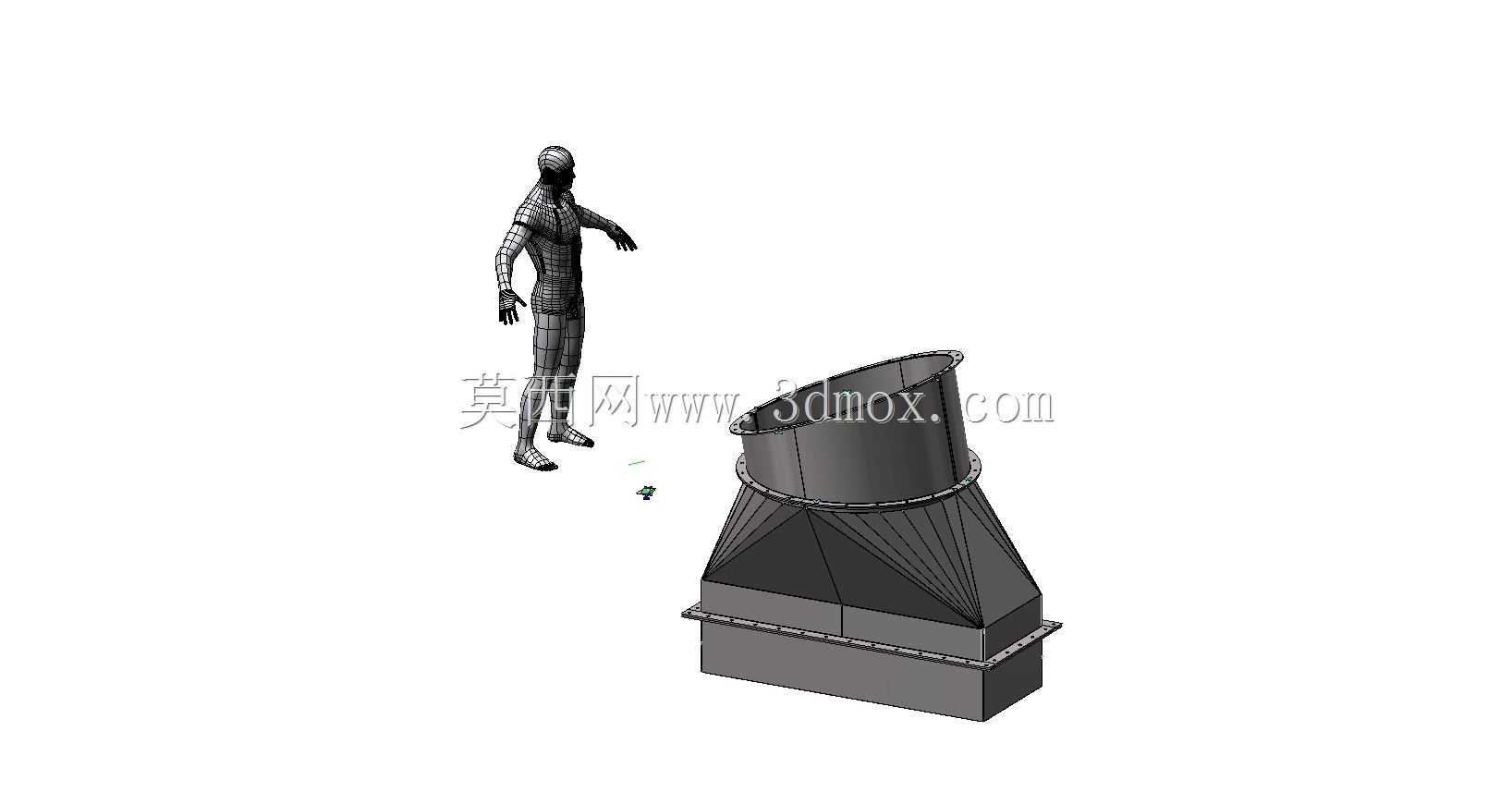

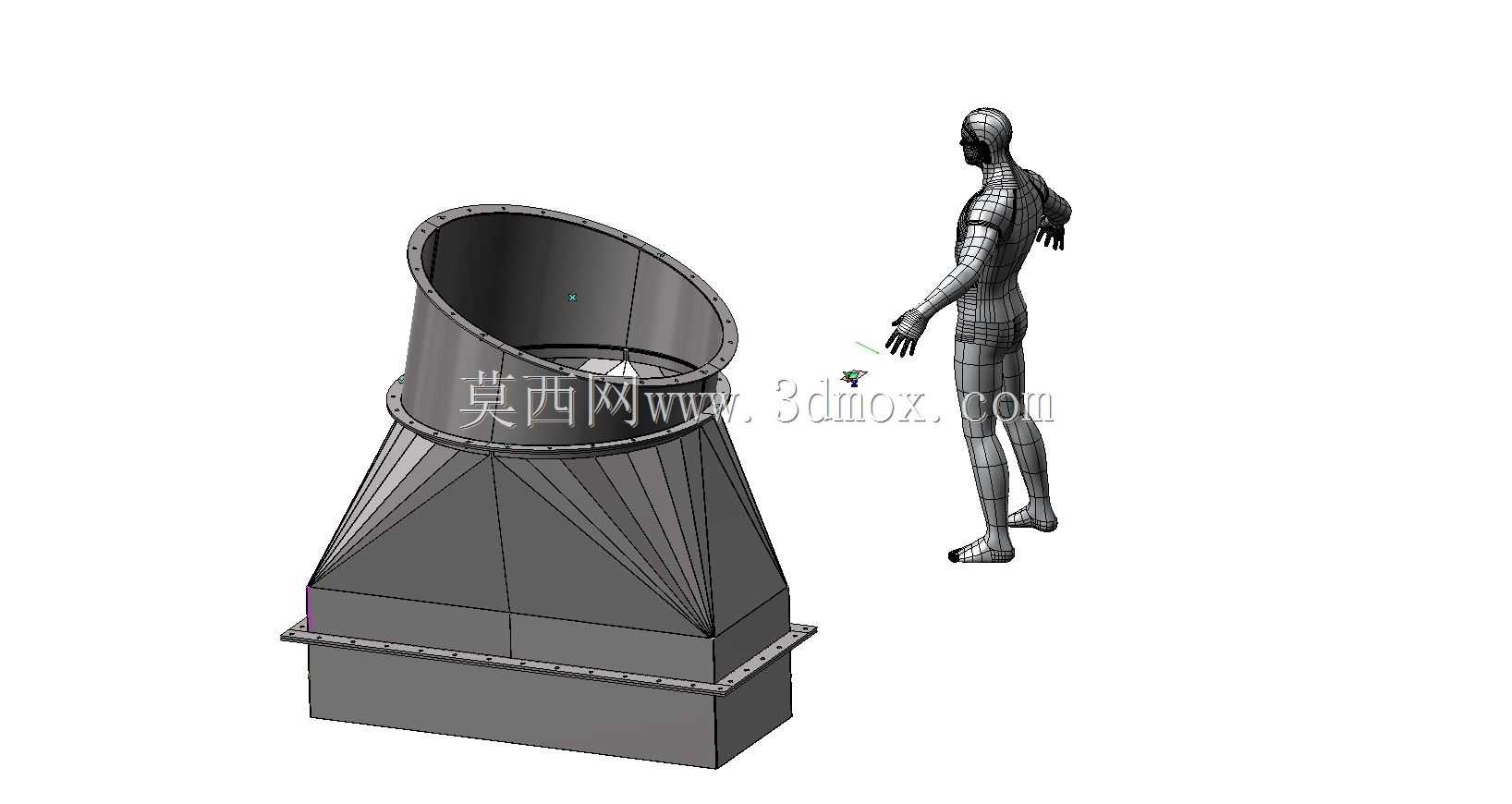

安装边界方面，该漏斗整体为立式安装结构，上部圆形法兰与上方设备出口同轴对接，下部方形法兰与下方接口对齐后通过螺栓紧固，安装时需保证整体垂直度偏差在允许范围内，避免导流壁面倾斜导致物料偏载磨损单侧壁板。设备周边需预留足够的螺栓操作空间，方便后期维护拆装，对于磨损性较强的物料输送场景，可在内部壁面加装耐磨衬板，衬板通过沉头螺栓固定在壁板上，后期磨损后可单独更换，延长整体结构的使用寿命。
