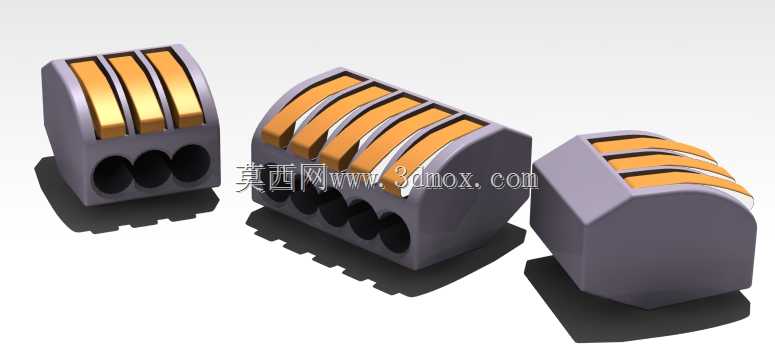

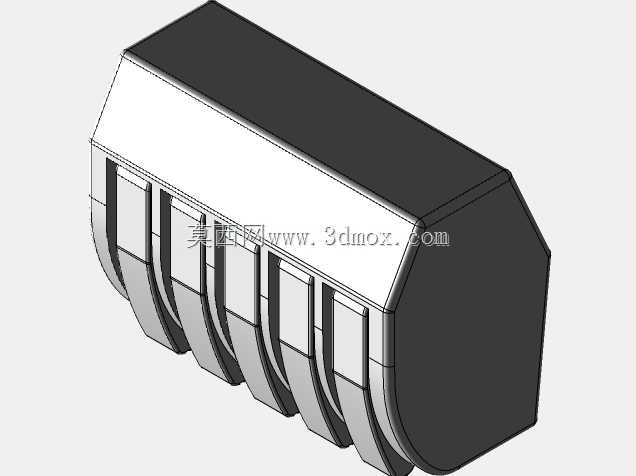

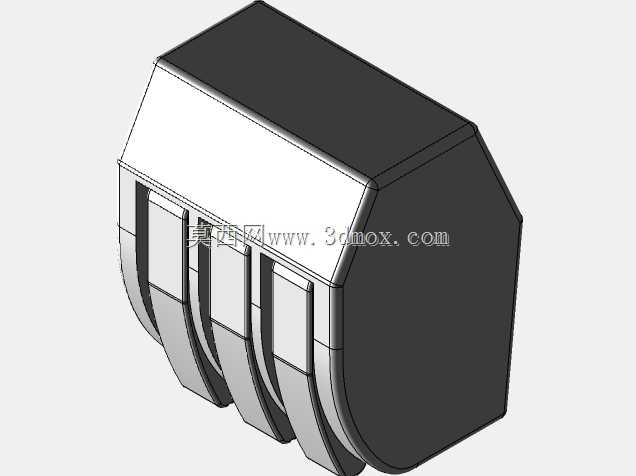

WAGO222系列导线连接端子结构设计

这类导线连接端子广泛应用于低压电气布线、家装电路改造、工业控制柜接线、照明设备配电、自动化设备内部线路接驳等场景，是电气连接场景中替代传统缠绕接线、螺丝压接端子的常用配件，能够大幅降低现场接线的操作门槛，提升线路连接的一致性与可靠性，减少因接线不规范引发的接触不良、线路打火等安全隐患。在实际使用过程中，这类端子无需额外工具即可完成单股、多股软/硬导线的快速接驳，操作时仅需扳起端子上部的操作压杆，将剥去合适长度绝缘层的导线插入端子对应的接线孔内，再将压杆复位即可完成连接，内部的弹簧压接结构会持续对导线导体施加稳定的压紧力，即便在存在轻微振动的设备使用场景中，也能长期保持稳定的接触电阻，避免导线松脱。从产品设计思路来看，这款端子的结构完全围绕快速接线、可靠连接、安全防护三个核心需求展开，外壳采用高强度绝缘工程塑料材质，具备优秀的阻燃性能与耐老化特性，能够隔绝不同接线位之间的导体接触，同时避免外部带电部件裸露引发的触电风险；内部的导电部件采用高弹性、高导电率的金属材质，表面做了防氧化处理，既保证长期使用过程中弹簧压力不衰减，也能降低连接部位的接触电阻，减少通电过程中的发热问题。外形设计上采用了紧凑的块式结构，不同位数的端子可以并排拼接使用，不会额外占用过多的柜内安装空间，接线孔的位置做了导向倒角设计，方便导线顺利插入，上部的操作压杆做了防滑的凸起纹理，即便是戴着手套操作也能轻松扳动。安装边界方面，这类端子既可以直接卡在标准的DIN电气导轨上完成柜内固定，也可以通过背面的固定孔使用螺丝直接固定在安装平面上，接线位之间的间距符合低压电气的安全爬电距离要求，适配0.5-4平方毫米范围内的常见导线规格，不同回路的导线接入后互不干扰，既可以实现单根导线的直通连接，也可以完成多根导线的同电位分接，满足不同场景下的接线需求。相较于传统的螺丝压接端子，这类弹簧式快接端子不需要反复拧紧螺丝，也不会因为螺丝松动导致接线失效，同时外壳的全封闭结构能够避免灰尘、潮气进入连接部位，提升复杂工况下的连接稳定性，在民用装修、工业配电、设备制造等领域都有着极高的应用普及率。
