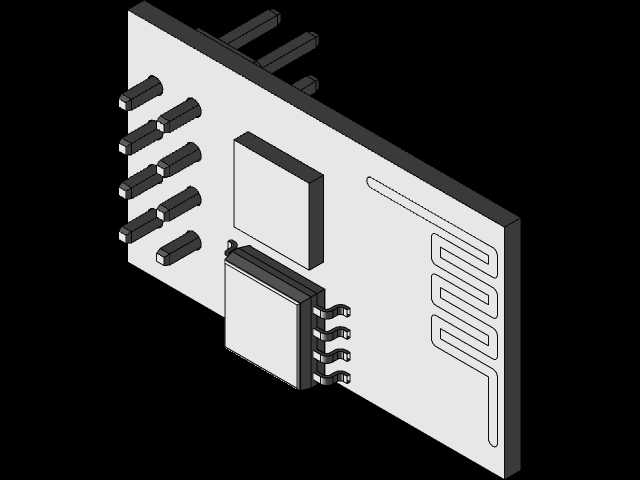

ESP8266-ESP01型WiFi通讯模块结构设计

这款ESP8266-ESP01型模块是面向短距离无线数据传输场景打造的嵌入式通讯组件，在物联网终端搭建、智能家居改造、工业传感数据采集、小型智能硬件开发等场景中应用广泛，能够为各类主控设备提供稳定的WiFi联网能力，帮助设备快速接入局域网或互联网，实现数据的无线收发与远程控制指令传输，是嵌入式开发领域普及率极高的一款无线通讯载体。

从实际用途来看，该模块可作为独立的WiFi通讯从站挂载在各类主控板上，也可通过简单的外围电路搭建独立的网络控制节点，既能够实现串口数据到WiFi信号的透明传输，也支持内置固件实现简单的逻辑控制，无需额外搭载复杂的主控单元即可完成基础的联网控制任务，大幅降低小型智能设备的联网开发门槛，缩短产品的开发周期。

在功能特性设计上，模块采用板载陶瓷天线的集成化设计，将射频电路、基带处理单元、电源管理电路与排针引出接口全部集成在一块小型PCB板上，无需额外搭配天线组件即可实现稳定的无线信号收发，信号覆盖范围能够满足室内短距离通讯的常规需求；模块的引脚采用标准2.54mm间距排针引出，包含电源引脚、串口收发引脚、使能控制引脚与复位引脚，能够直接插接在标准面包板或对应接口的底座上，方便开发者快速搭建测试电路，也便于后续量产时的焊接固定。

设计过程中充分考虑了嵌入式场景的安装空间限制，整体外形采用狭长型板卡设计，板上元器件布局紧凑，将核心处理芯片与射频匹配电路布置在板卡中部，排针接口统一布置在板卡单侧边缘，既保证了信号走线的最短路径，减少射频信号的传输损耗，也让模块的安装边界更加规整，方便在各类紧凑的设备外壳内部预留安装位；设计时针对不同硬件批次的公差特性做了适配，外形尺寸可根据实际硬件的生产公差做对应调整，保证模块能够适配不同厂家生产的同规格排针底座，避免因公差问题导致安装卡滞或接触不良。

在安装边界设计上，模块除排针伸出的引脚部分外，板身整体厚度控制在极低范围内，板上最高元器件的高度也做了统一限制，能够嵌入到厚度有限的小型智能设备外壳内部，不会与外壳内部的其他结构件产生干涉；排针的长度设计兼顾了直插焊接与底座插接两种安装方式的需求，既可以直接焊接在主控电路板上作为板载模块使用，也可以插接在对应排母上实现可拆卸连接，方便后期的模块更换与维护。
