立式混凝土砌块成型生产设备结构

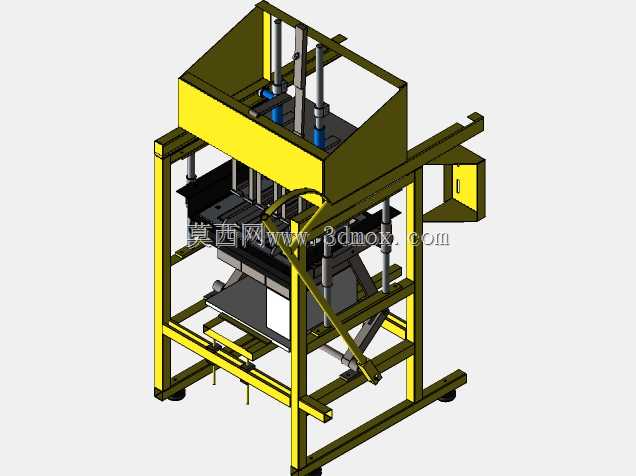

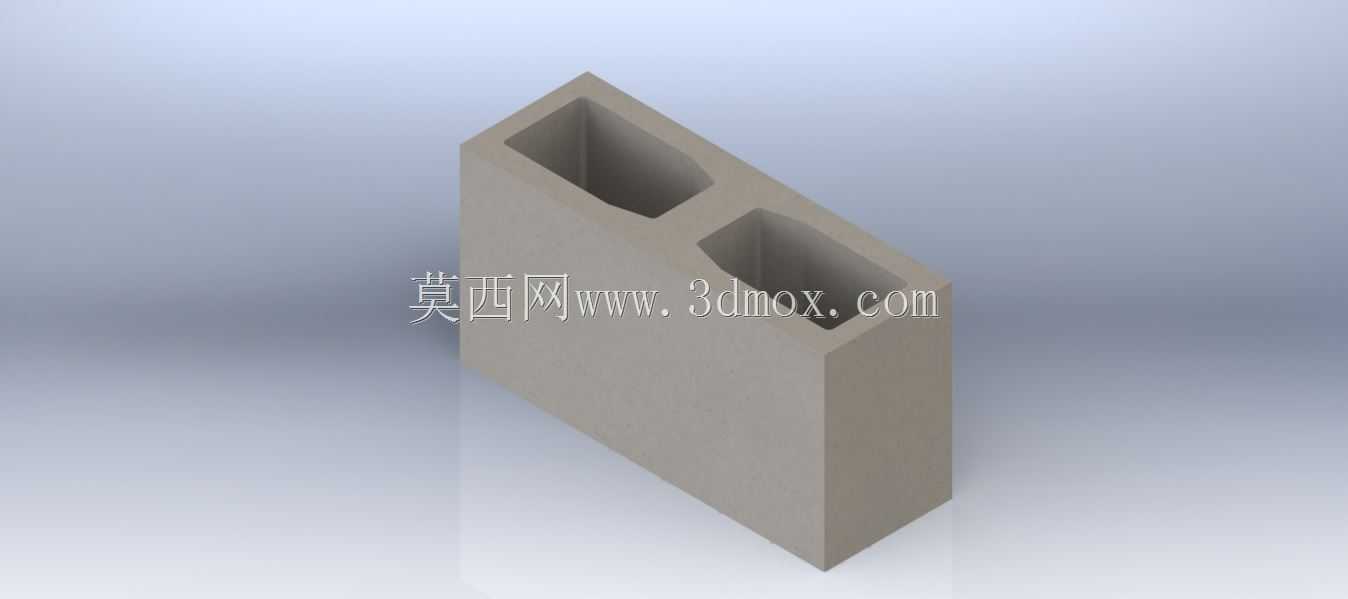

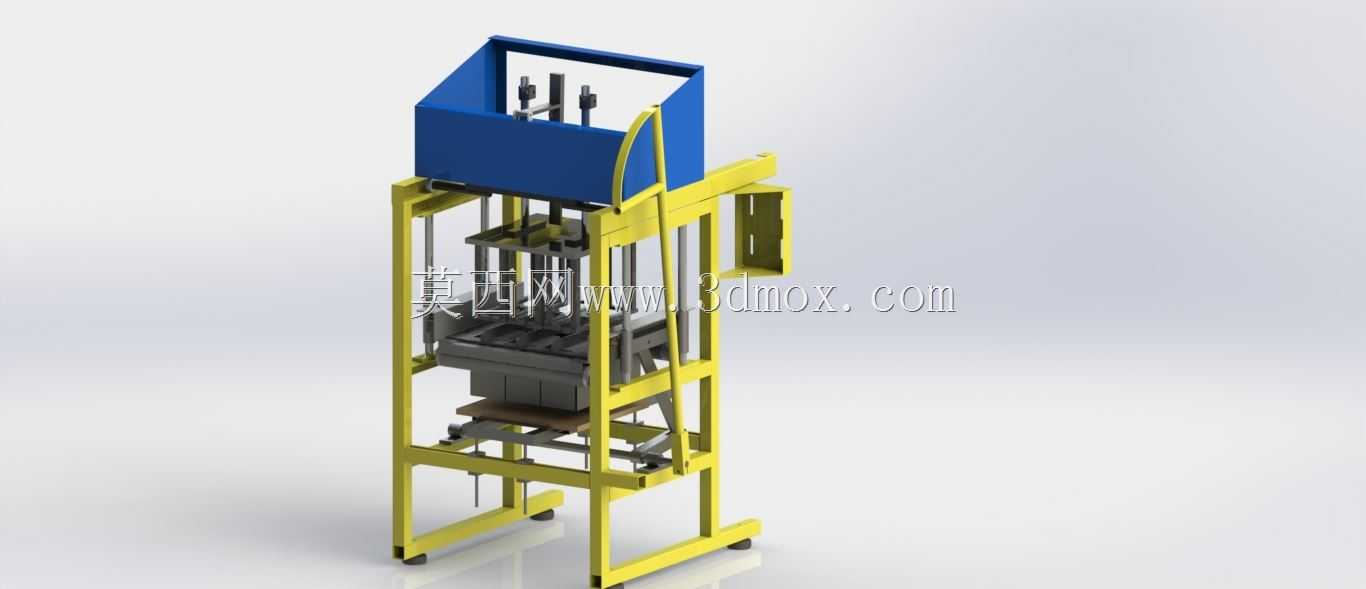

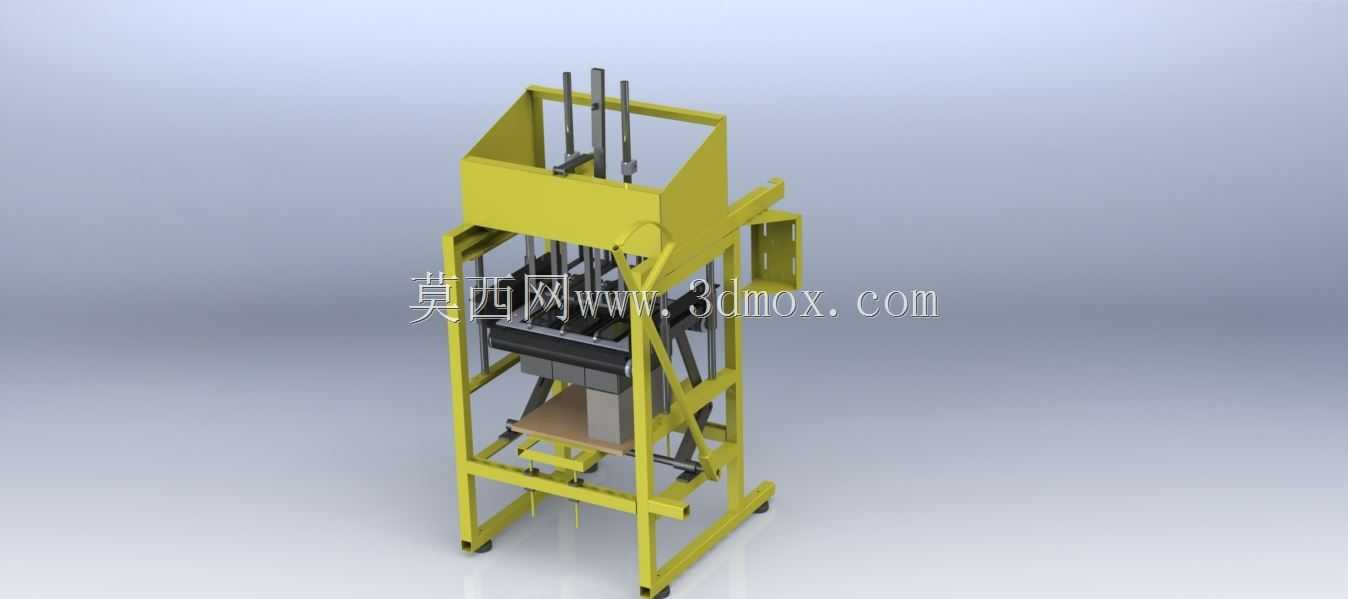

该设备主要面向中小型建材生产场景，适配乡镇建材作坊、小型预制构件厂的混凝土砌块生产需求，可完成标准混凝土砌块、空心砖的压制成型作业，替代传统人工制模、振捣的低效生产模式，适配小规模批量生产的产能需求，无需搭建超长生产线即可完成砌块从填料到成型的全工序作业。设备整体采用立式框架布局，主体支撑结构为方管焊接成型的立式机架，底部设置可调式支撑脚轮，既可以满足生产作业时的位置固定需求，也可根据厂区布局调整设备摆放位置，无需额外预埋地脚螺栓，降低场地改造的成本投入。机架上部设置倾斜式蓝色储料料斗，料斗侧边配置爬梯与防护扶手，方便操作人员定期检查料斗内余料情况、清理料斗内壁粘结的混凝土残渣，料斗出口对接下方的分料与压制工位，可将拌合完成的混凝土物料均匀送入成型模腔内部。设备中部为核心压制成型工位，配置垂直导向的压合结构，可在物料填充完成后施加稳定的垂直压力，将模腔内的混凝土物料压制成密实度符合要求的砌块坯体，模腔部分采用快拆式结构设计，可根据生产需求更换不同规格的模具，生产不同尺寸、不同孔型的混凝土砌块，适配多样化的建材产品需求。设备侧边设置电气控制箱体，将设备的启停、压制行程控制、料斗给料控制的元件集成在封闭箱体内，避免生产过程中飞溅的混凝土浆、粉尘进入电控元件造成故障，提升设备在高粉尘生产环境下的运行稳定性。设备下部设置成品出料托架，压制成型完成的砌块坯体可直接落在托架上，方便操作人员直接取走转移至养护区域，无需额外配置出料输送结构，压缩设备整体占地面积。从安装边界来看，设备整体占地范围不足两平方米，垂直高度适配常规厂房的层高要求，无需对厂房进行加高改造，设备进料端高度匹配常规人工上料或者小型搅拌设备接料的高度，出料端高度适配人工取件的操作高度，整体操作流程无需操作人员攀爬或者过度弯腰，降低长时间作业的疲劳感。设备的导向部位配置了防尘护套，避免混凝土粉尘进入导向滑动面造成部件磨损，延长设备的维护周期，日常仅需定期对滑动部位加注润滑脂、清理模腔残留料渣即可维持正常运行，维护难度低，适合缺乏专业维保人员的小型生产场所使用。
