150毫升排量摩托车发动机活塞结构

　　这款活塞对应150毫升排量内燃发动机的往复运动核心部件，主要适配小排量跨骑摩托车的动力单元，也可通用于同排量通用小型汽油机的动力输出结构。从实际装机场景来看，这类活塞常年工作在高温高压的交变载荷环境下，顶部直接承接燃烧室爆燃产生的冲击力，通过活塞销将动力传递给连杆，最终带动曲轴完成旋转输出，是内燃机中将热能转化为机械能的核心传力构件。

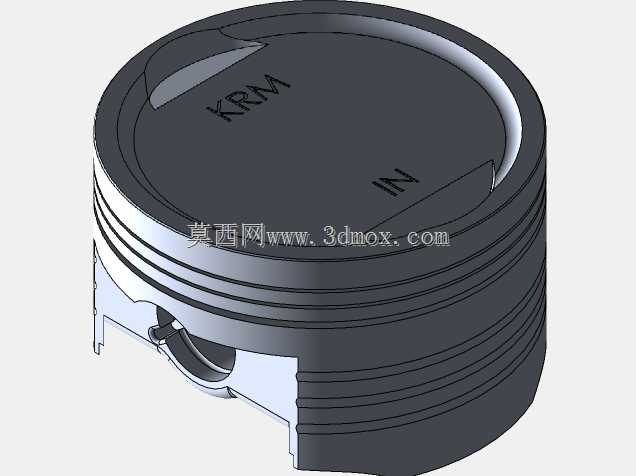

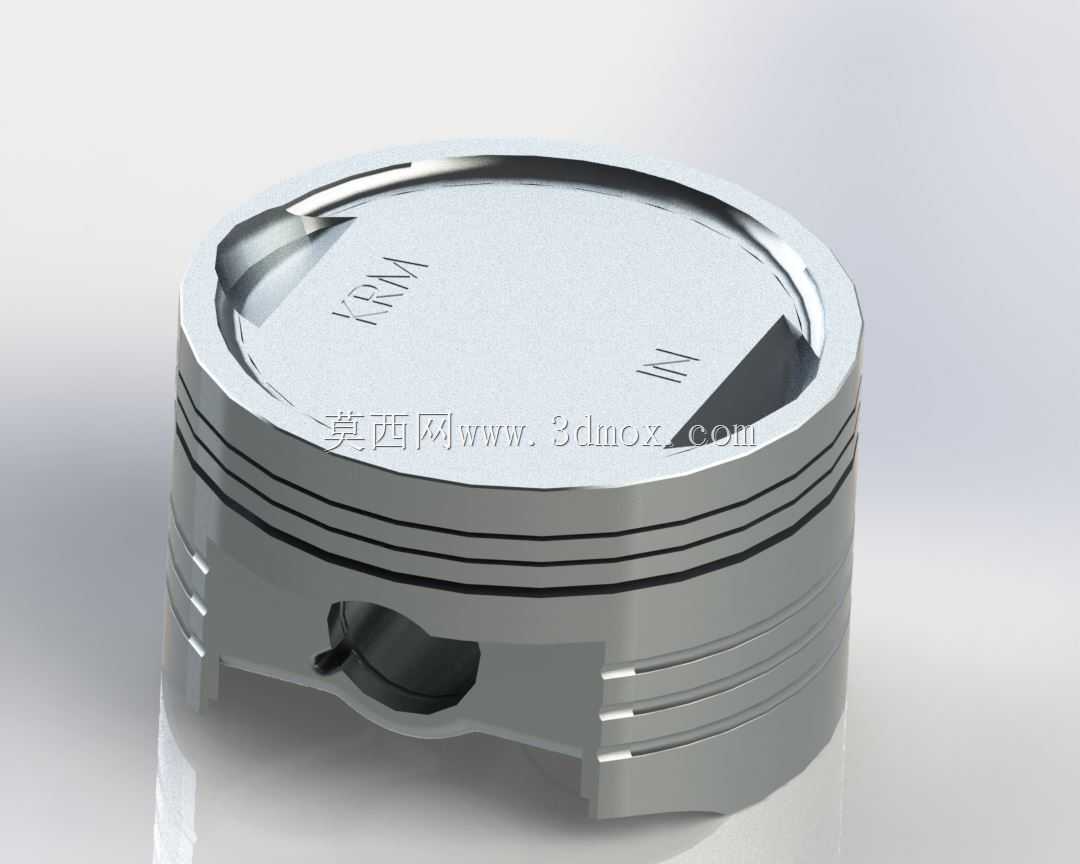

　　从功能设计层面来看，活塞头部预留了三道环槽结构，最上方两道为气环安装位，作用是密封燃烧室与曲轴箱之间的间隙，避免爆燃产生的高压燃气窜入曲轴箱造成功率损失，最下方一道为油环安装位，负责在活塞往复运动时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞顶部做了适配对应排量燃烧室的凹面造型，表面刻印的方向标识用于装配时对准进排气侧位置，避免装反导致气门碰撞活塞顶的故障。活塞销座部位做了加厚加强处理，销孔内部预留了足够的配合公差，既保证活塞销的转动灵活性，又能承受爆燃瞬间的冲击载荷，裙部设计了轻量化的减重槽，在保证结构强度的前提下降低活塞整体往复运动质量，减少发动机高速运转时的惯性力，降低曲轴连杆机构的运转负荷。

　　从安装边界与尺寸适配角度来看，这款活塞的外径与对应150排量发动机的气缸内径保持严格的配合公差，活塞与气缸壁之间预留了合理的热膨胀间隙，避免发动机工作温度升高后活塞膨胀卡滞在气缸内。活塞总高度匹配对应发动机的燃烧室压缩比设计，保证活塞到达上止点时的压缩余隙符合设计要求，避免压缩比过高引发爆震，或是压缩比不足导致动力输出下降。活塞销孔的直径与对应型号的活塞销、连杆小头衬套尺寸完全匹配，装配时可通过活塞销卡环实现轴向定位，防止活塞销轴向窜动刮伤气缸壁。裙部的型线做了适配热变形的微椭圆设计，冷态下裙部与气缸壁的接触压力分布均匀，热态下活塞膨胀后仍能保持合理的配合间隙，避免出现敲缸或是拉缸故障。

　　在实际工程应用中，这类活塞的结构设计直接决定了发动机的动力输出平顺性、燃油经济性与使用寿命，建模过程中需要严格还原环槽的宽度、深度公差，活塞销孔的同轴度要求，以及顶部凹坑的曲面造型，才能保证后续做运动仿真、热力学分析时的结果准确性。对于结构设计从业者来说，这类活塞的建模需要重点关注往复运动件的轻量化设计思路、热变形补偿的结构处理方式，以及密封结构的尺寸配合逻辑，这些设计细节可以迁移到其他往复式动力机械的构件设计中，帮助优化同类产品的结构强度与运转可靠性。
