立式壁挂干式冷却器墙壁安装支架结构

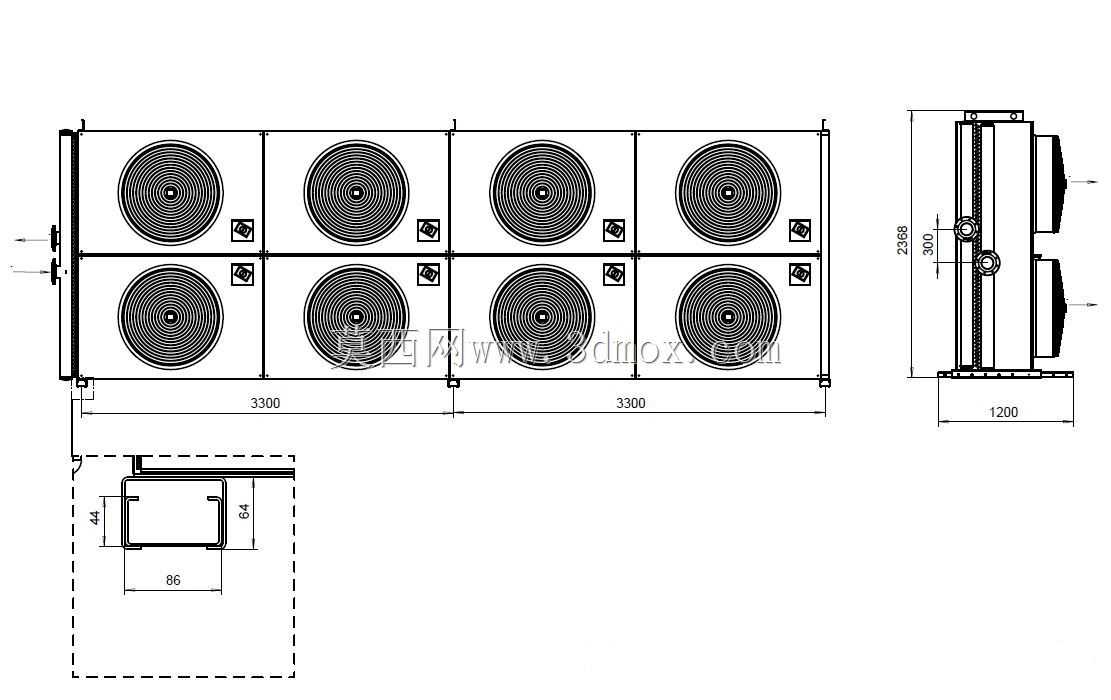

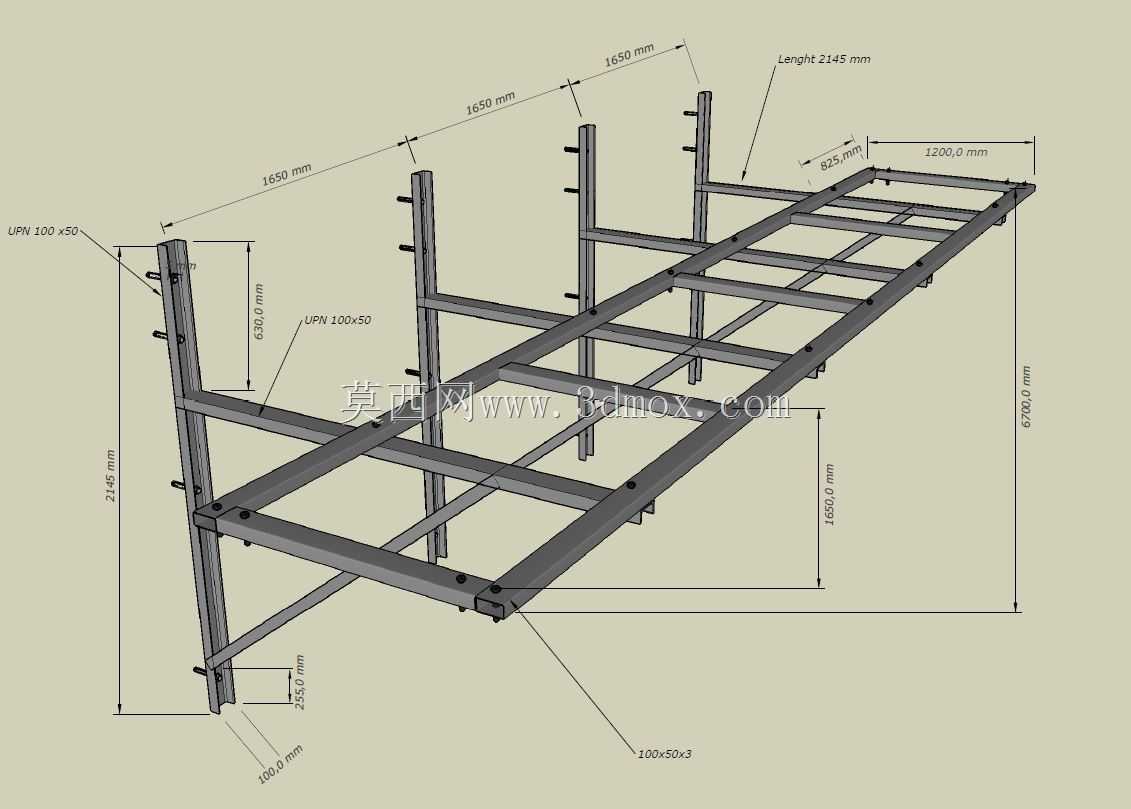

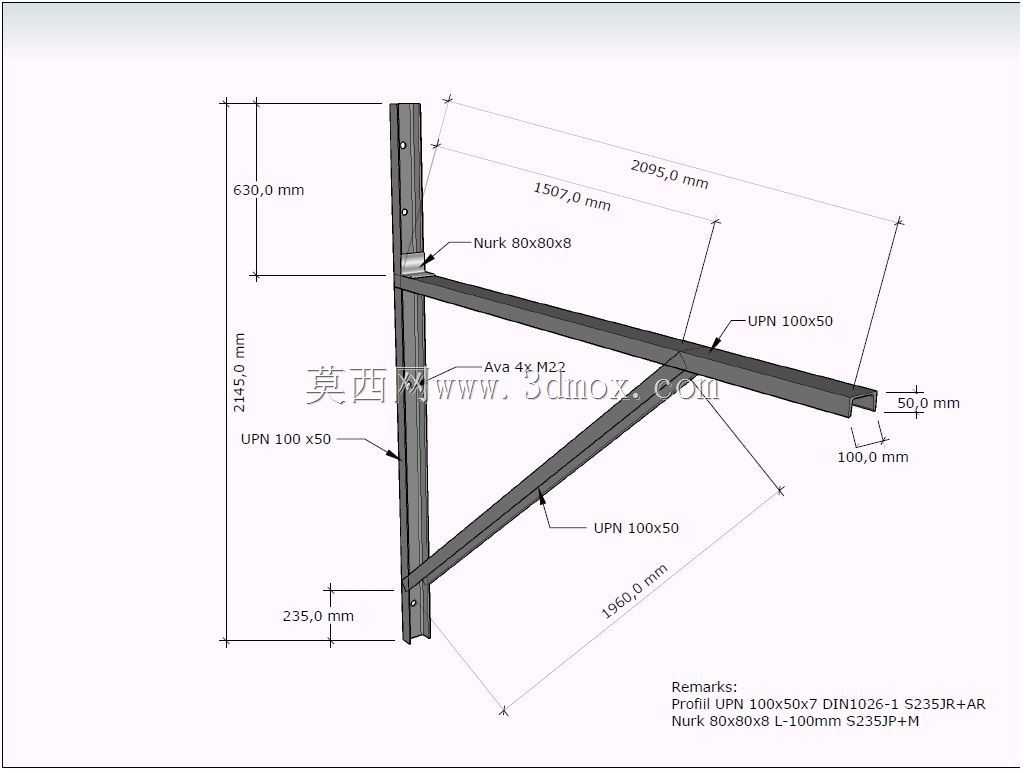

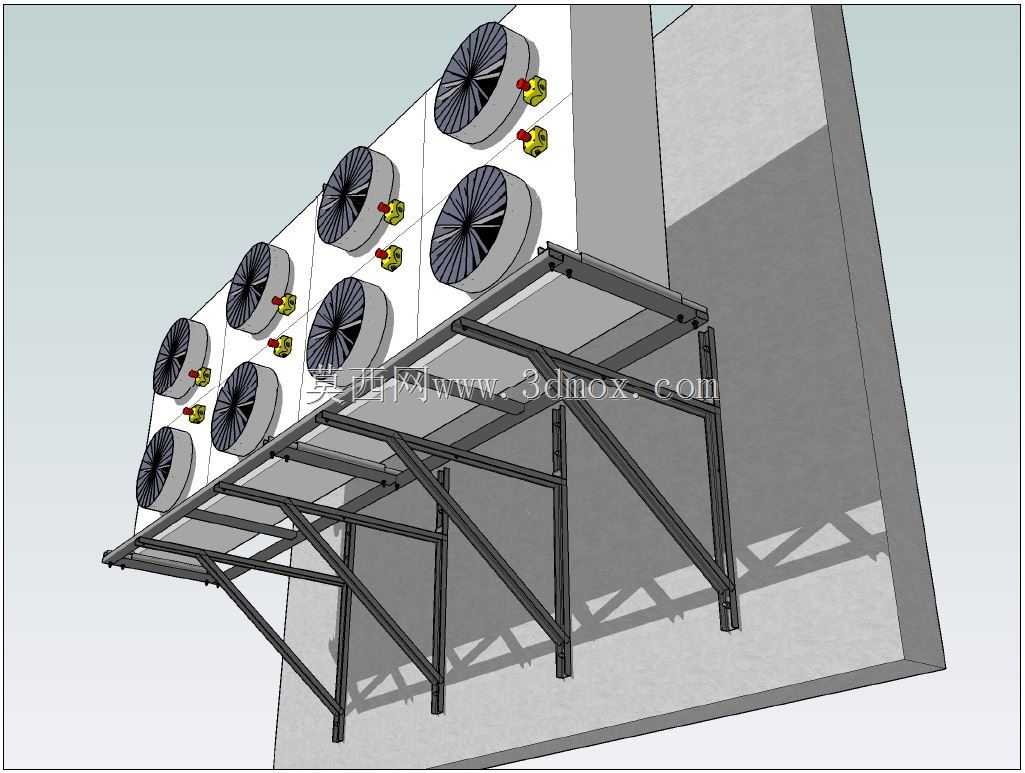

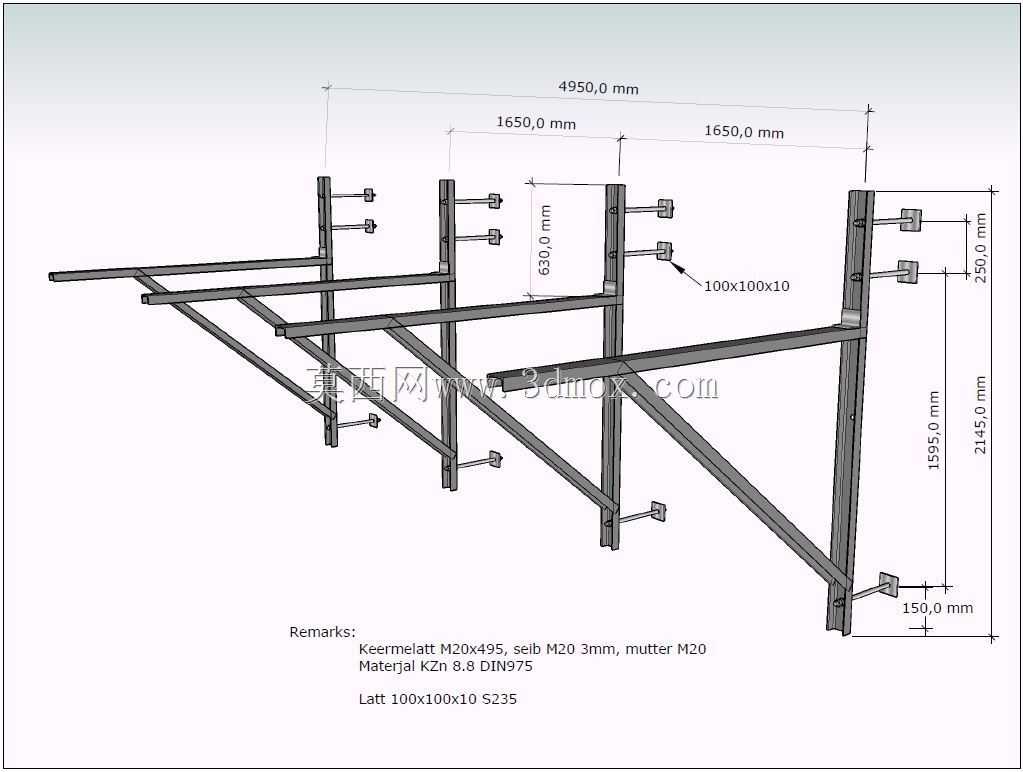

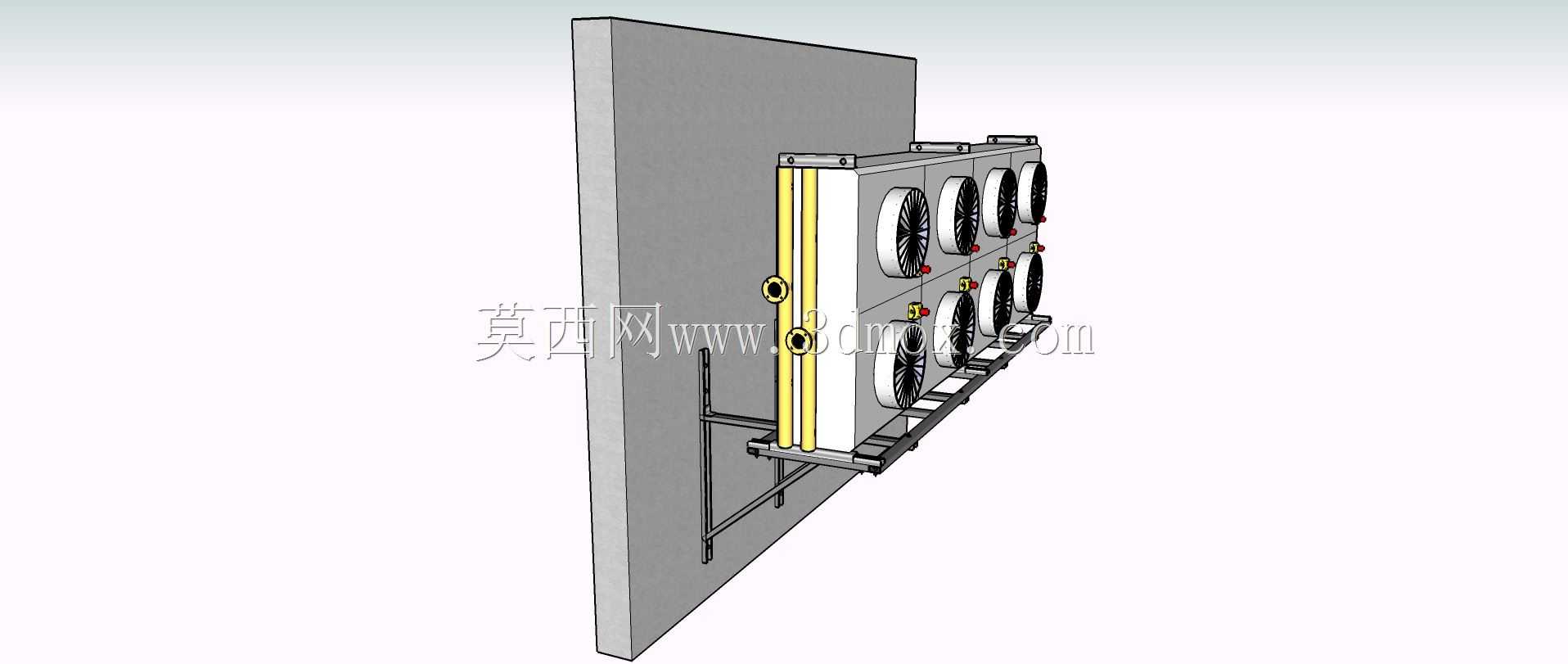

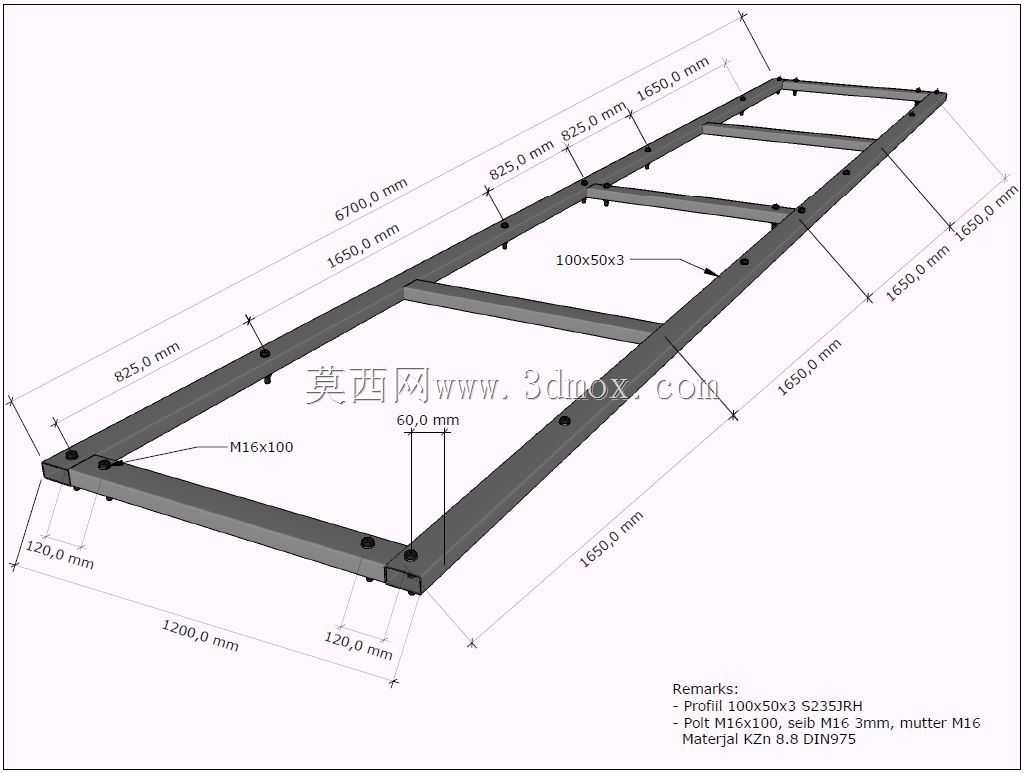

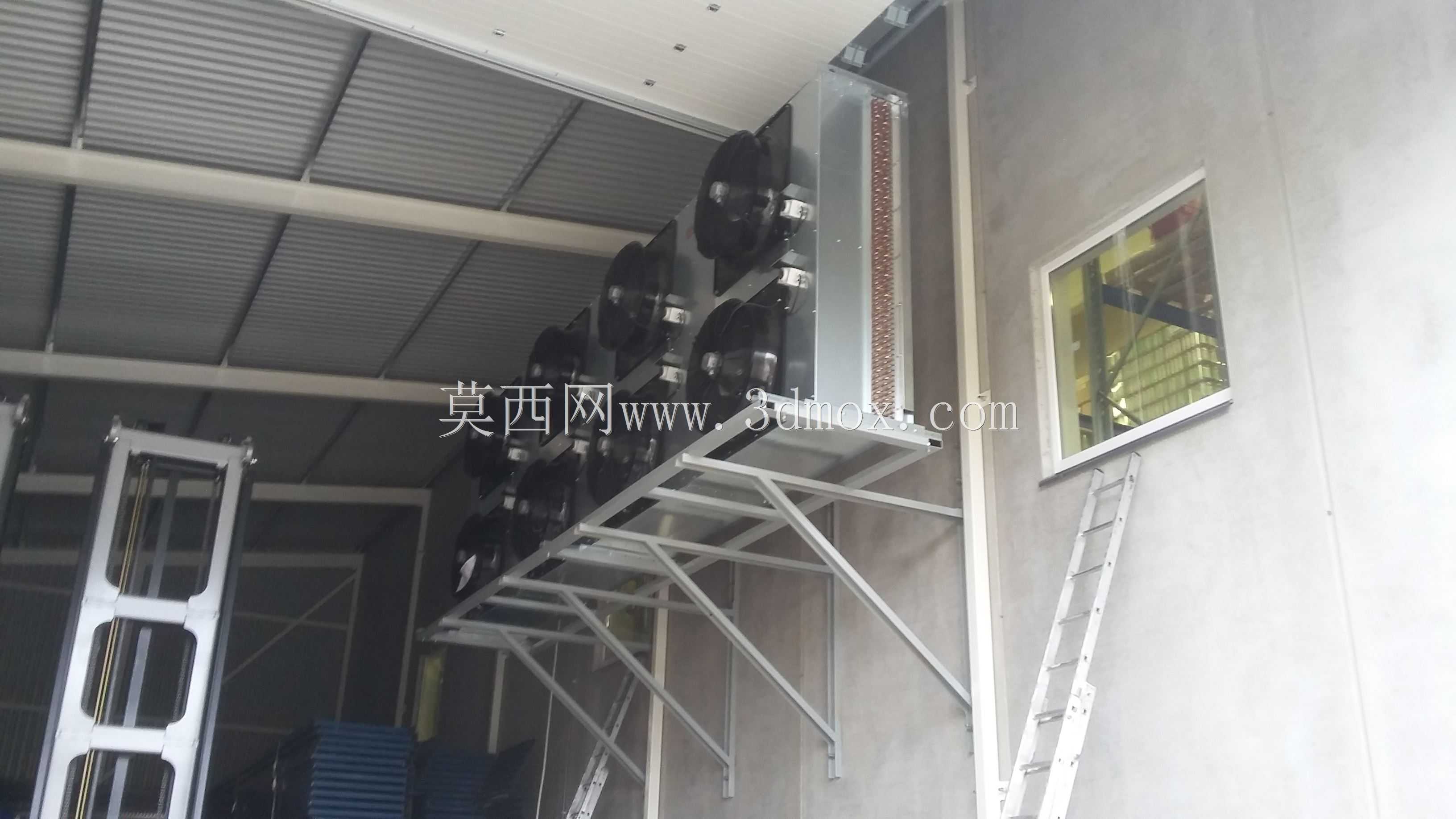

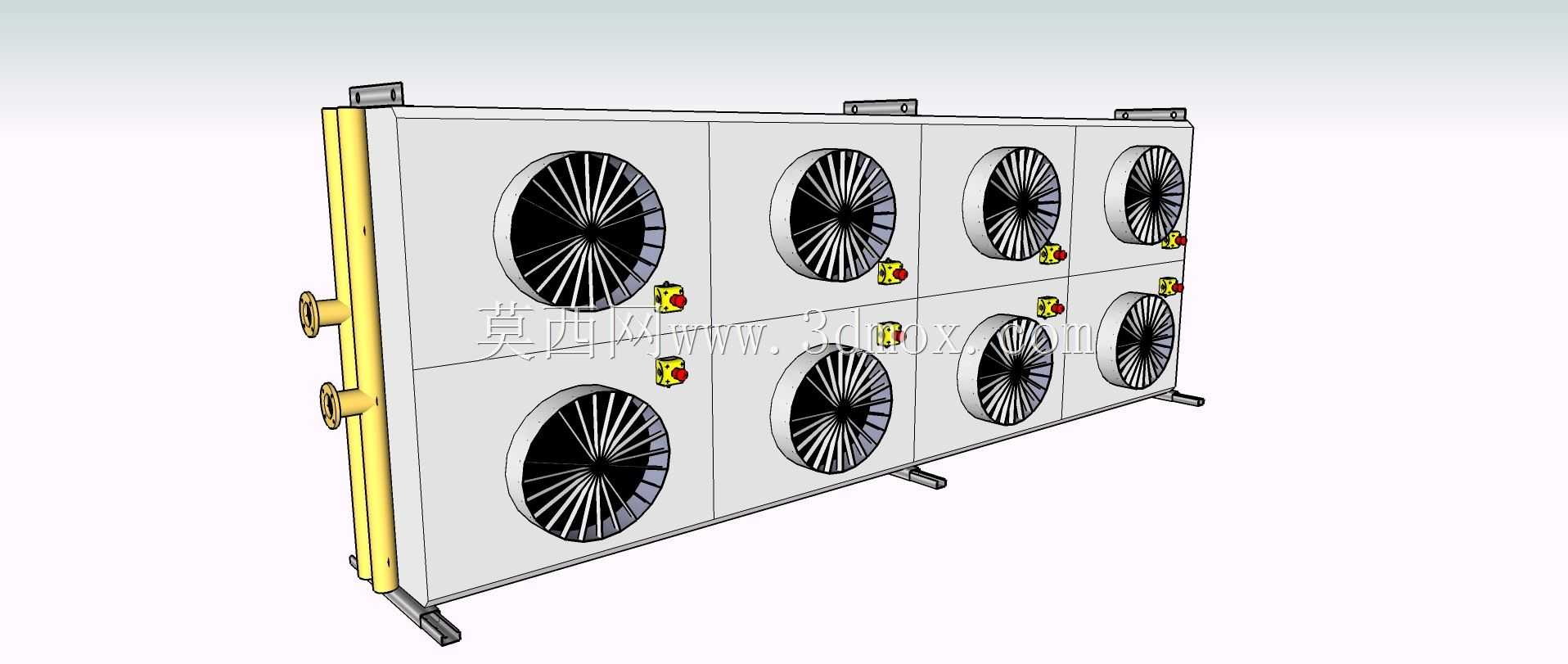

这款立式壁挂安装的干式冷却器支架，主要适配工业制冷、商用暖通、数据中心辅助散热等场景的墙面固定需求，尤其适合厂房侧墙、设备间空余墙面、户外配套机组的壁挂部署，能够最大化节省地面安装空间，规避地面积水、杂物堆积对冷却设备运行的干扰，同时让冷却器进风出风路径避开地面遮挡，提升空气流通换热效率。设备本身承担冷却回路载冷剂的散热功能，适配丙二醇类载冷介质，可匹配单效双提升热水驱动吸收式制冷机组的散热需求，通过轴流风机带动空气横掠换热翅片，将载冷剂携带的热量散发到空气中，维持制冷回路的温度稳定，相比水冷式冷却设备无需配套冷却塔与循环水管路，部署灵活度更高，后期运维成本更低。从功能特性来看，支架采用框架式承载结构，侧边集成载冷剂管路排布通道，可将进出液管路沿支架侧边规整布设，避免管路悬空晃动产生应力疲劳；底部设置支撑脚结构，既可以在壁挂安装时分担墙面承重载荷，也可在临时放置时平稳支撑整机，避免翅片与风机直接接触地面造成磕碰损伤；支架预留的风机安装位采用矩阵式排布，上下两排共八台轴流风机的布局，能够让换热面的空气流速分布更均匀，减少换热死角，提升整体换热效率。设计过程中优先考虑壁挂安装的载荷分布合理性，将主要承重点位设置在支架背部上方的壁挂固定座位置，匹配墙体膨胀螺栓的承重受力特性，避免长期使用后支架出现下坠变形；侧边的管路集成区域预留了阀门与温度检测元件的安装位，方便后期运维时进行介质排空、参数检测等操作，无需额外搭设管路支架。外形结构上整体采用长方体规整布局，安装边界充分考虑墙面安装的操作空间，背部壁挂固定座的间距适配常规工业厂房的墙体龙骨、混凝土承重墙的固定点位间距，安装时无需额外对墙体进行大规模改造；整机突出墙面的厚度控制在合理范围，避免占用过多通行空间，同时保证风机后侧进风区域有足够的空气流通距离，不会因为贴墙过近导致进风阻力过大影响散热效果；底部支撑脚向外延伸出一定长度，在壁挂状态下可形成辅助支撑，即使遇到强风、设备振动等工况也能保持安装稳定性，不会出现墙面连接部位应力集中的问题。
