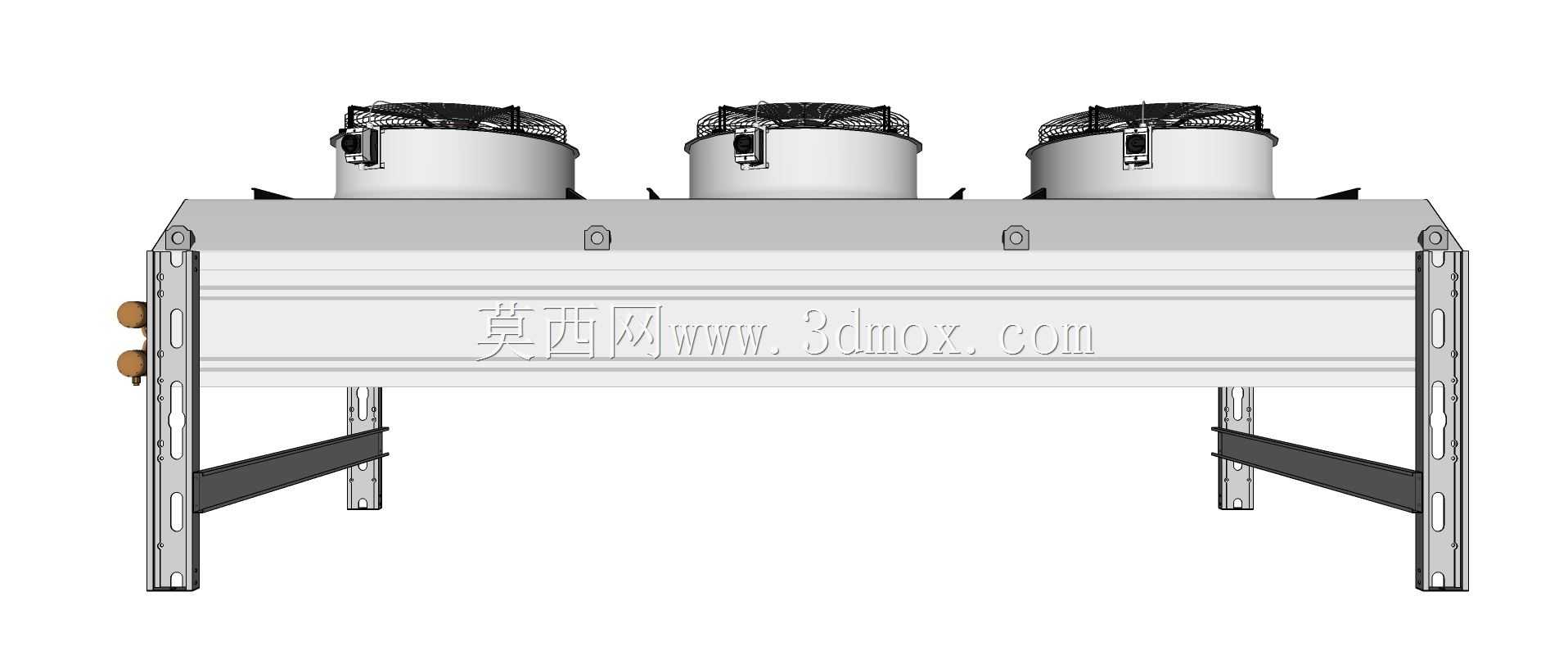

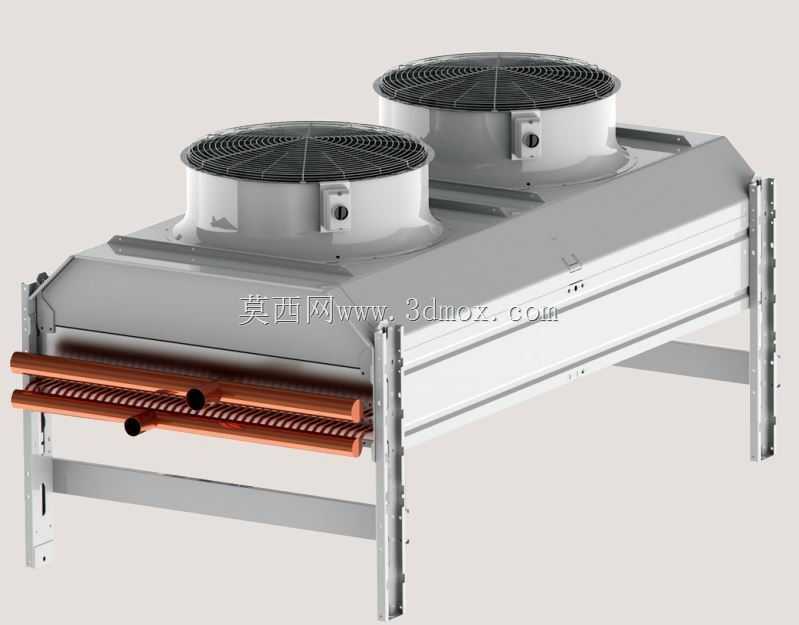

三风机卧式干式冷却换热设备结构

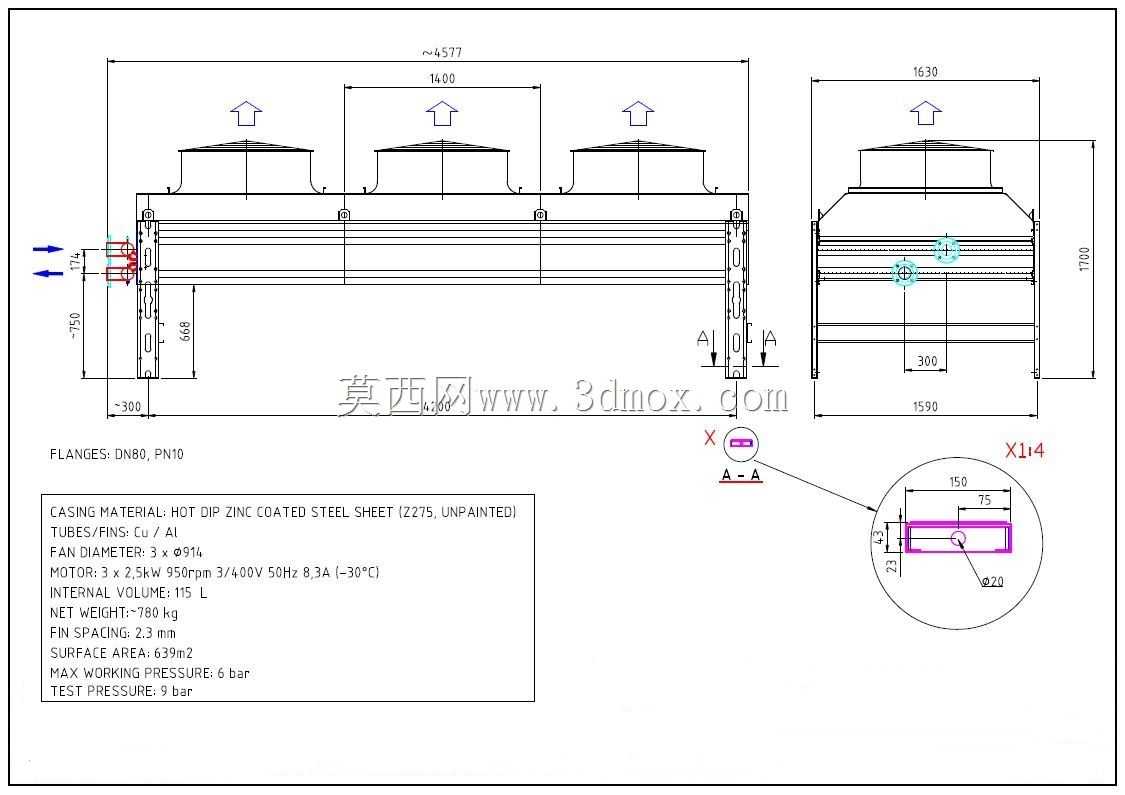

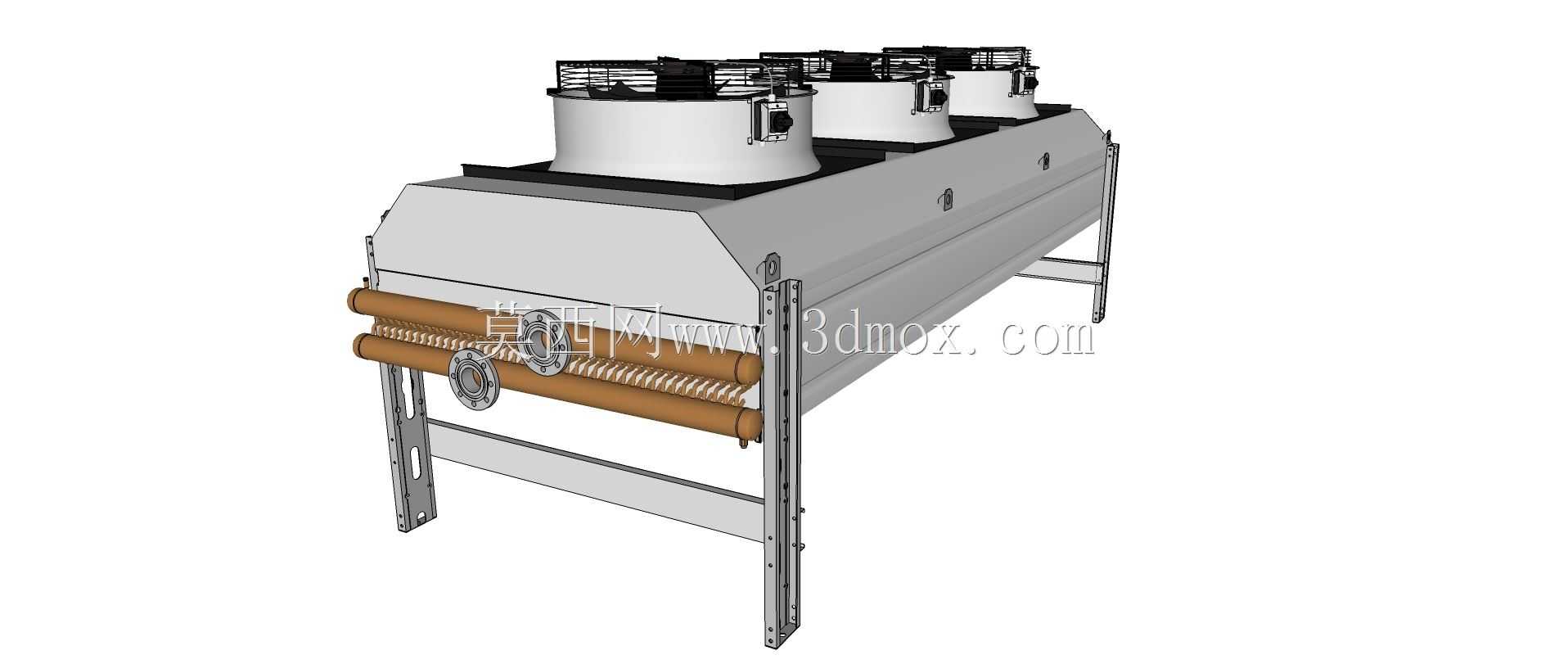

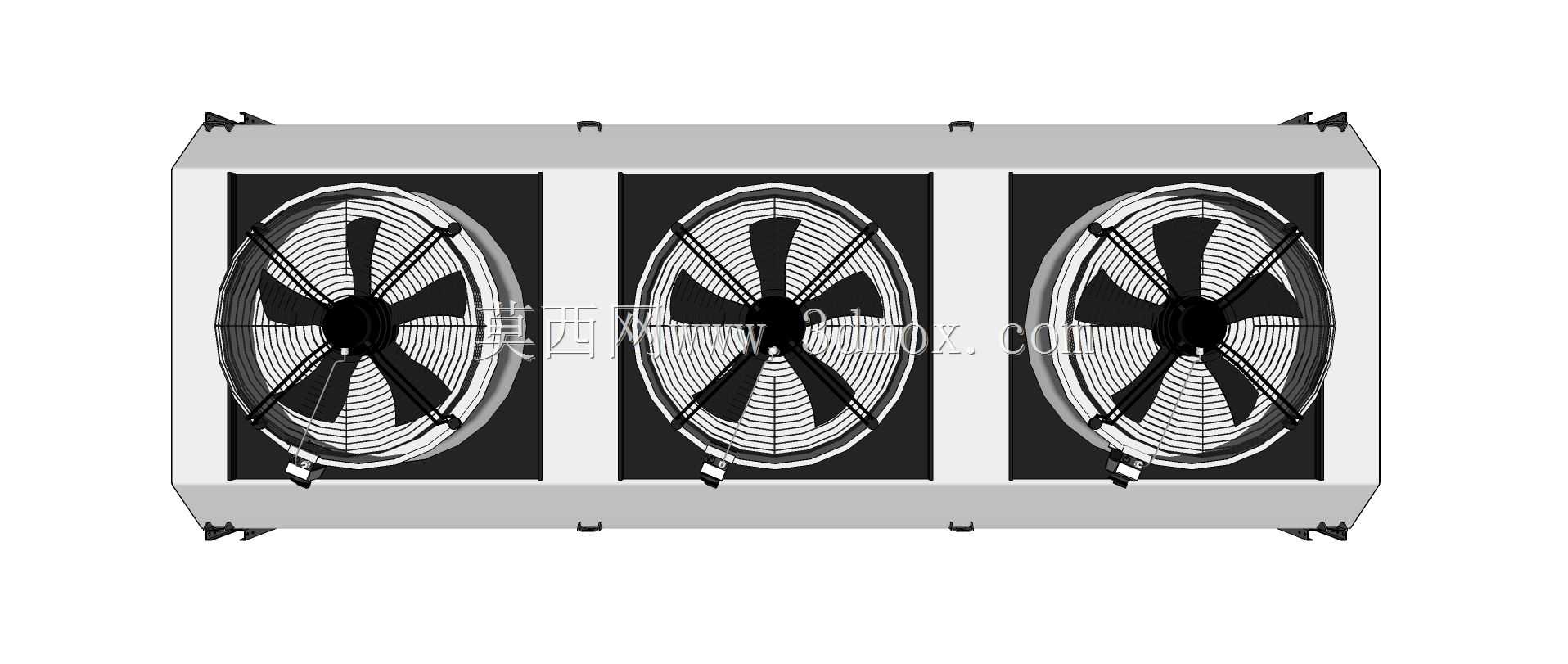

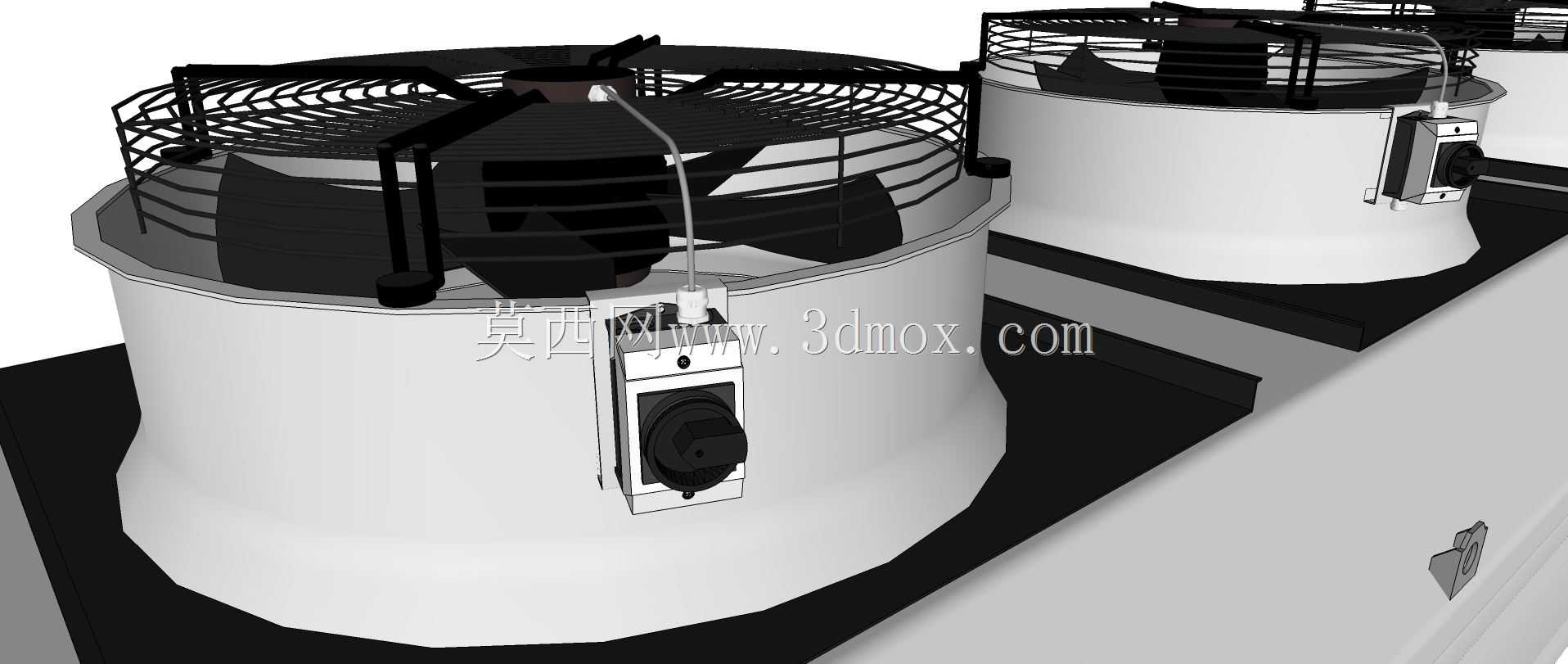

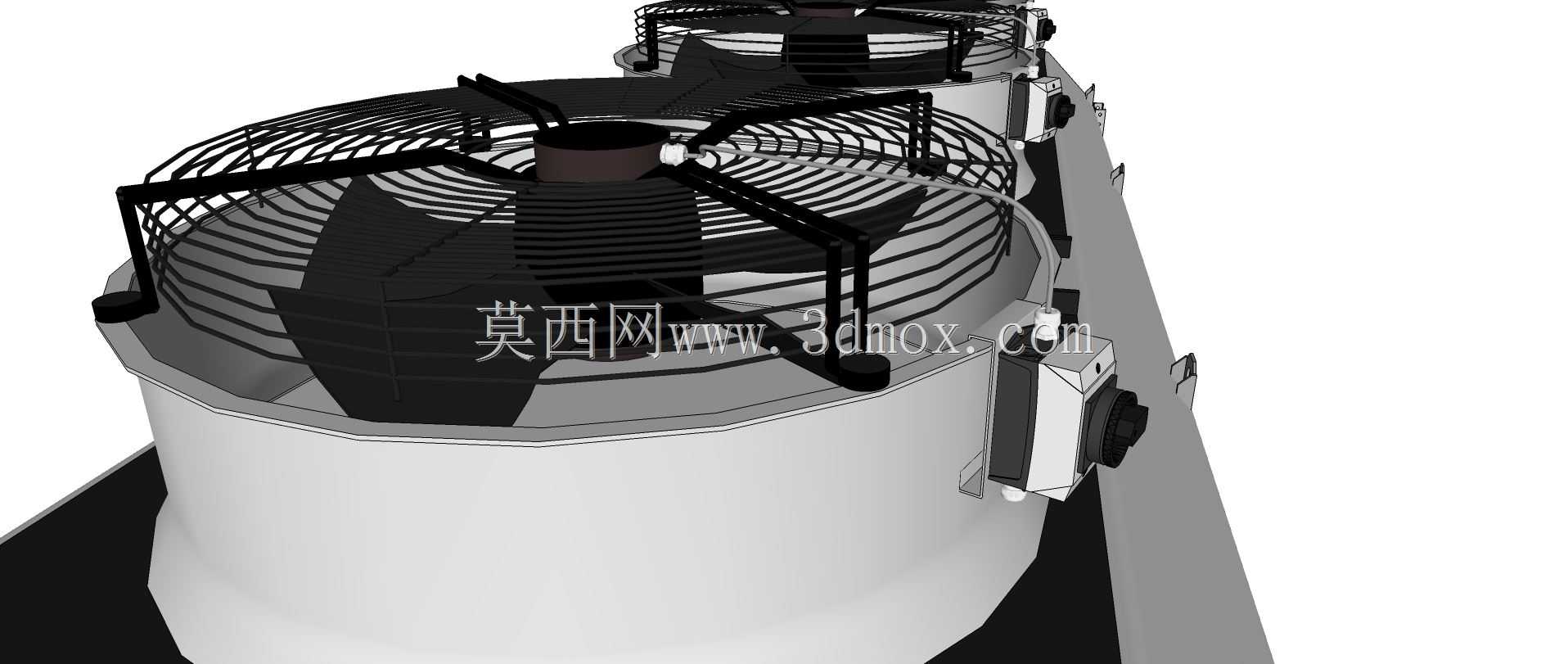

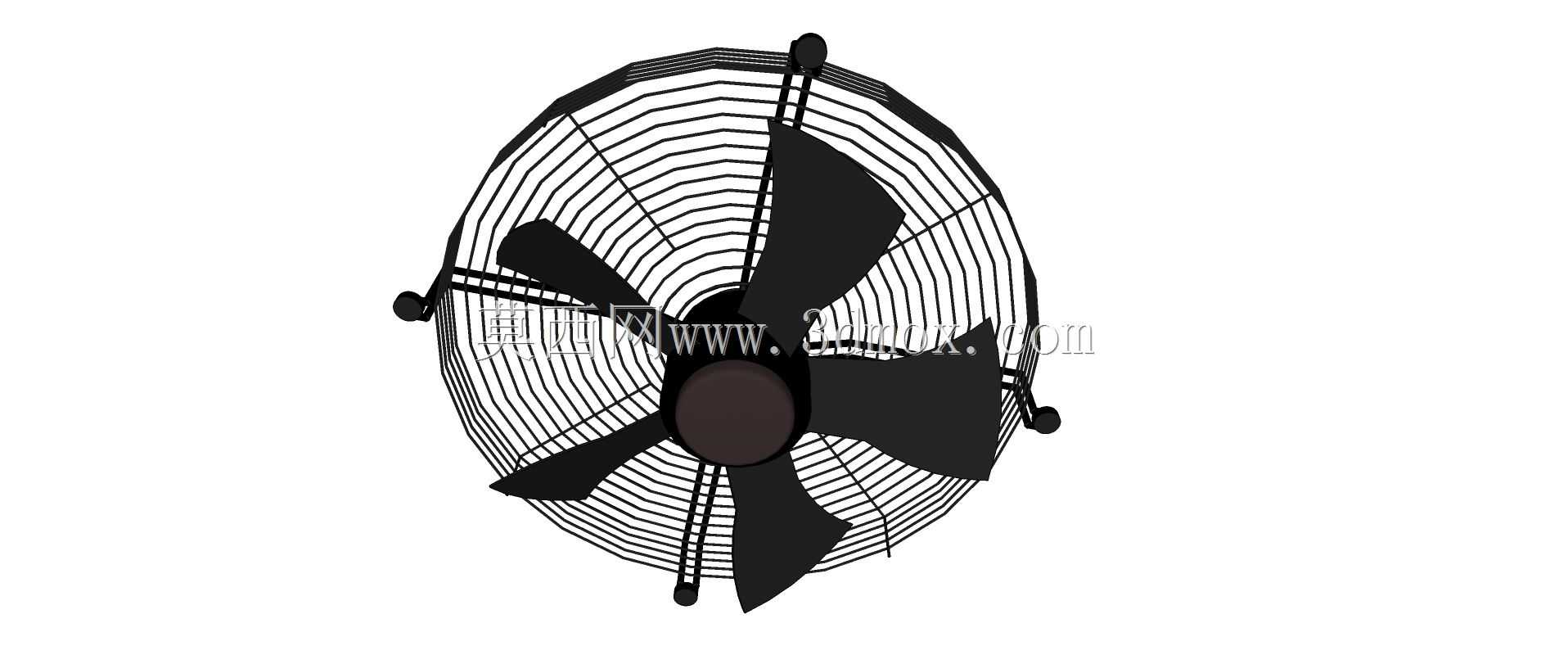

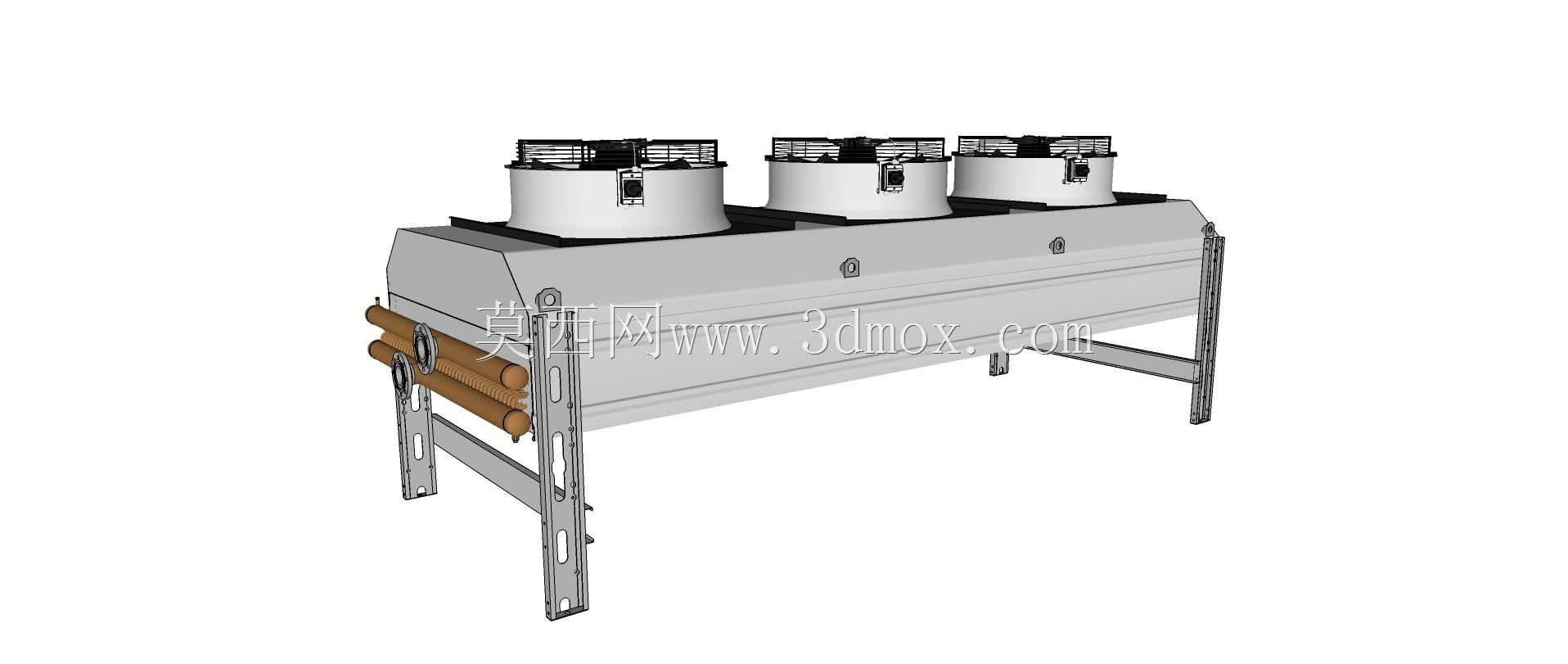

该干式冷却设备主要应用于数据中心冷却系统、工业工艺循环水降温、分布式能源站散热以及商用中央空调室外换热场景，可在缺水地区或对水质管控要求较高的场景下替代传统开式冷却塔，避免循环水与外界空气直接接触造成的水质污染、水量蒸发损耗问题，同时杜绝军团菌等有害微生物滋生的风险，适配闭式循环的流体换热需求。设备实际运行过程中，管程内流通需要降温的冷却介质，依靠顶部布置的轴流风机驱动环境空气横向冲刷换热管束外表面，通过空气与管壁的对流换热带走介质热量，实现循环介质的降温闭环，无需额外配置喷淋补水系统，运维成本更低，冬季低温环境下还可切换为自然冷却模式，大幅降低制冷系统的整体能耗。从功能特性来看，该款设备采用卧式长条形布局，顶部并列布置三台大直径低转速轴流风机，在保证足够通风量的前提下降低运行噪音，适配居民区旁、楼宇顶层等对噪音有管控要求的安装场景；换热管束采用多排错列布置的光滑金属管，管端通过集管连通，侧面预留标准化的介质进出接口，可直接对接现场管路系统，底部采用镀锌型钢制作的落地支撑支架，支架上预留多组安装固定孔位，可适配不同厚度的混凝土基础安装需求。设计过程中充分考虑现场安装与运维的便利性，整体采用模块化集成设计，风机段、换热管束段、支撑结构可拆分运输，现场仅需完成螺栓拼接与管路对接即可完成安装；外形尺寸方面，设备整体长度适配三台风机的排布宽度，高度控制在常规室外设备的安装限高范围内，安装边界预留了风机检修、管束清理的操作空间，侧面预留的管路接口距离基础面的高度符合工业管路安装的常规标高要求，无需额外做管路抬高或下沉处理；设备外壳采用钣金折弯成型的护板结构，既可以引导空气流向保证换热效率，也能避免外界杂物直接磕碰换热管束，顶部风机位置加装防护护网，防止运行过程中杂物卷入风机造成设备损坏，整体结构兼顾换热效率、运行可靠性与现场安装适配性，可覆盖80-350kW区间的散热需求，适配不同规模的换热系统配置。
