可转弯衔接式皮带输送设备结构设计

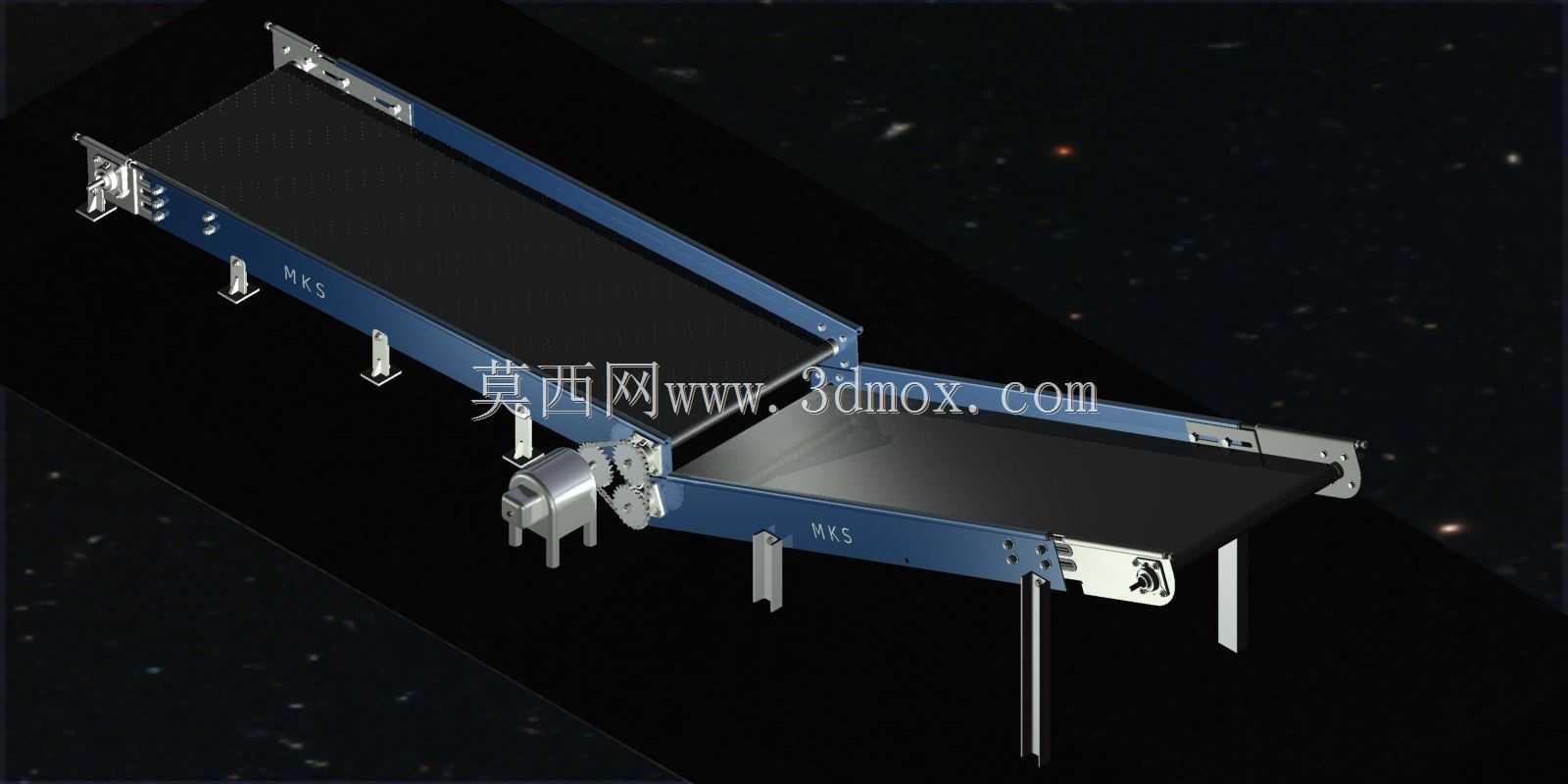

这款可转弯衔接的皮带输送设备，主要面向生产车间工序衔接、仓储物流分拣、电商包裹转运、轻工产品流水线输送等场景设计，能够在有限的厂房空间内完成不同走向输送线的平顺对接，无需额外增设转角转接机构，大幅缩减产线布局的空间占用，减少物料在转接过程中的卡顿、掉落风险。设备采用两段式皮带输送结构，通过端部的齿轮传动组实现动力的同步传递，两段输送面呈折角布置，可根据现场布局需求调整折角角度，适配不同走向的产线排布需求，既可以实现水平方向的转角输送，也可搭配不同高度的支撑腿实现小坡度的上下料输送。设备主体框架采用折弯型钢焊接成型，表面做喷塑防锈处理，支撑腿配备可调式脚座，可根据现场地面平整度调整设备整体水平度，抵消地面不平带来的皮带跑偏问题，支撑腿与主框架采用螺栓连接，便于现场拆装运输，也可根据输送高度需求更换不同长度的支撑腿组件。输送皮带采用黑色防滑耐磨PVC材质，表面做哑光防滑处理，可适配纸箱、袋装物料、小型加工件、包装成品等多种类型物料的输送，皮带下方配备密集的托辊组，避免长距离输送过程中皮带下塌，保证输送面的平整度，减少物料输送过程中的颠簸。端部传动组采用外置式齿轮啮合传动，将两段输送段的动力进行同步联动，仅需单台驱动电机即可带动两段皮带同步运行，保证两段输送面的线速度完全一致，避免物料在转角衔接处因速度差出现堆积、卡滞问题，驱动端配备减速电机，输出扭矩充足，运行噪音低，可满足长时间连续运行的生产需求。设备两侧设置有一体式侧边挡边，可避免输送过程中物料从皮带侧边滑落，挡边与主框架采用螺栓固定，可根据输送物料的尺寸调整挡边高度，适配不同规格的物料输送需求。设备的安装边界可根据现场需求灵活调整，两段输送段的长度可根据布局需求进行定制，折角角度可在0到90度范围内调整，设备整体宽度适配常规的500mm、600mm标准输送宽度，可与市面上多数标准输送设备直接对接，无需额外制作转接连接件，能够快速融入现有生产输送系统中，降低产线改造的成本与周期。在实际使用中，这款设备可用于加工车间不同工序加工设备之间的工件转运，将上一工序加工完成的工件直接转弯输送至下一工序的上料位置，也可用于仓储物流领域的分拣线转角布局，配合分拣设备完成不同流向包裹的输送分流，还可用于食品、包装等行业的成品输送，将包装完成的产品直接转弯输送至装箱或码垛工位，适配多行业的物料输送需求。
