不锈钢工业集气排风罩结构设计

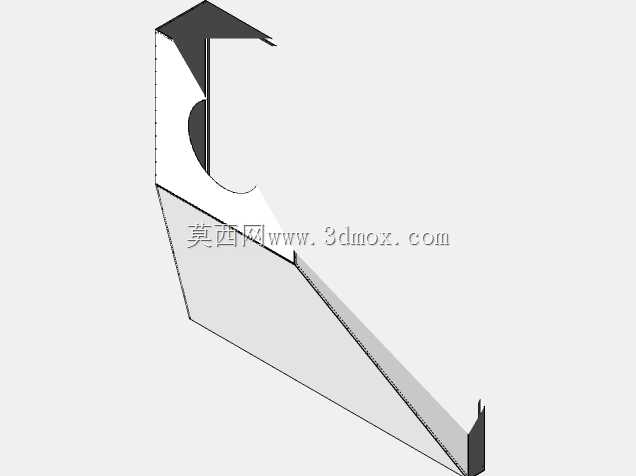

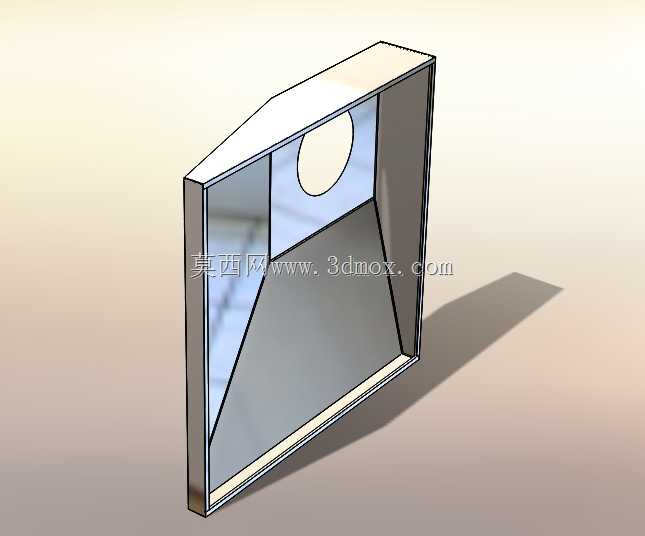

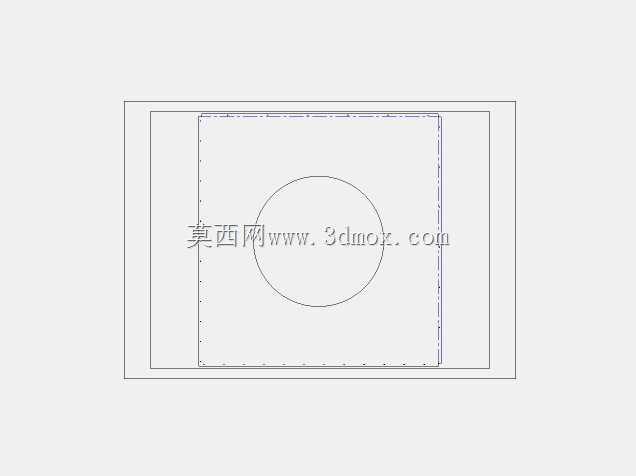

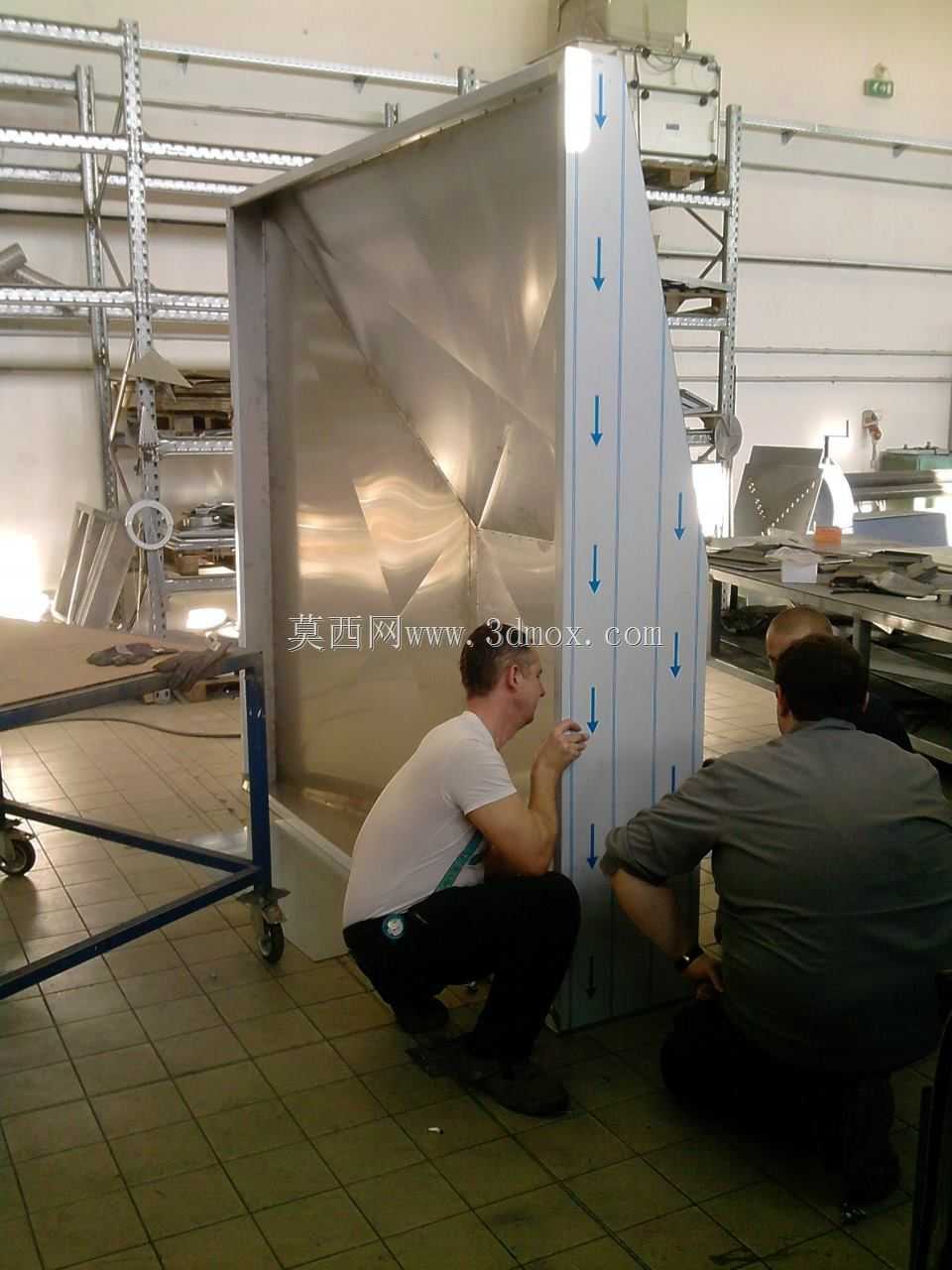

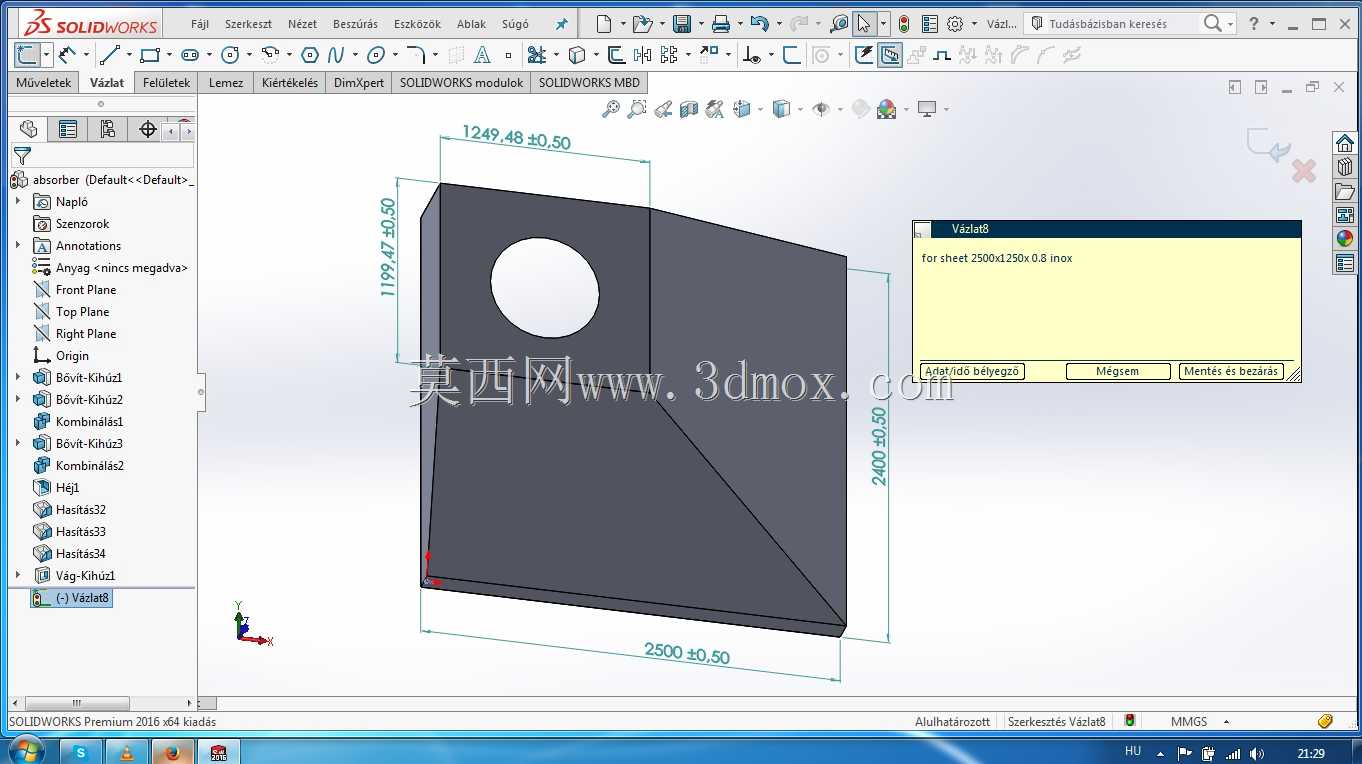

这款不锈钢排风构件主要应用于工业生产车间的局部排风系统中，常见于焊接工位、打磨作业区、化工配料点、热处理工序等会产生烟尘、废气、余热的作业场景，作为局部通风系统的前端集气部件，能够在污染物扩散前将其有效捕集，通过连接后端的通风管道与净化设备，将有害物输送至处理单元，避免作业人员吸入有害介质，同时维持车间内的空气环境符合职业健康要求，也可用于商用厨房的油烟收集、实验室废气捕集等同类通风场景。该构件整体采用1mm厚度的不锈钢板材加工成型，主体为大敞口斜壁式集气结构，敞口面正对污染物产生区域，大尺寸的开口设计能够覆盖更大的捕集范围，斜向收拢的侧壁可以引导气流顺畅汇入后端的排风管道接口，避免罩内形成涡流导致气流紊乱、捕集效率下降。设计阶段针对常规通用板材的幅面尺寸做了拆分优化，将整体罩体拆分为五个平面钣金零件，分别对应罩体的正面集气面、两侧斜向导流壁、顶部封板与后端接口连接板，拆分后的单个零件尺寸适配常规板材的裁切规格，能够减少板材裁切过程中的边角料浪费，降低材料损耗成本，同时拆分后的零件更便于钣金折弯、焊接等加工工序的操作，不需要特殊的超大幅面加工设备即可完成生产。罩体的内外壁都做了折弯加强结构，在板材厚度较薄的情况下，通过折弯成型的加强筋结构提升整体罩体的结构刚度，避免大尺寸平面板材在使用过程中出现凹陷、变形，影响气流走向与结构稳定性，所有折弯处都做了等尺寸标注，能够保证加工时各部位的折弯角度、尺寸精度统一，装配后各零件拼接缝隙均匀，焊接后整体密封性良好，不会出现漏风导致的捕集效率下降问题。安装时该罩体可通过顶部的连接件吊装在工位上方的建筑结构或者配套支架上，2400x2500的敞口尺寸能够覆盖常规双人作业的工位范围，安装时需要保证敞口下沿距离作业面的高度在合理区间，既不会影响人员的正常操作动作，也能保证集气风速满足捕集要求，罩体侧面预留的标识点位可用于粘贴气流方向标识、安全警示标识，便于现场安装与后期维护时识别安装方向，避免装反导致气流不畅。
