悬臂式垂直物料升降输送设备结构

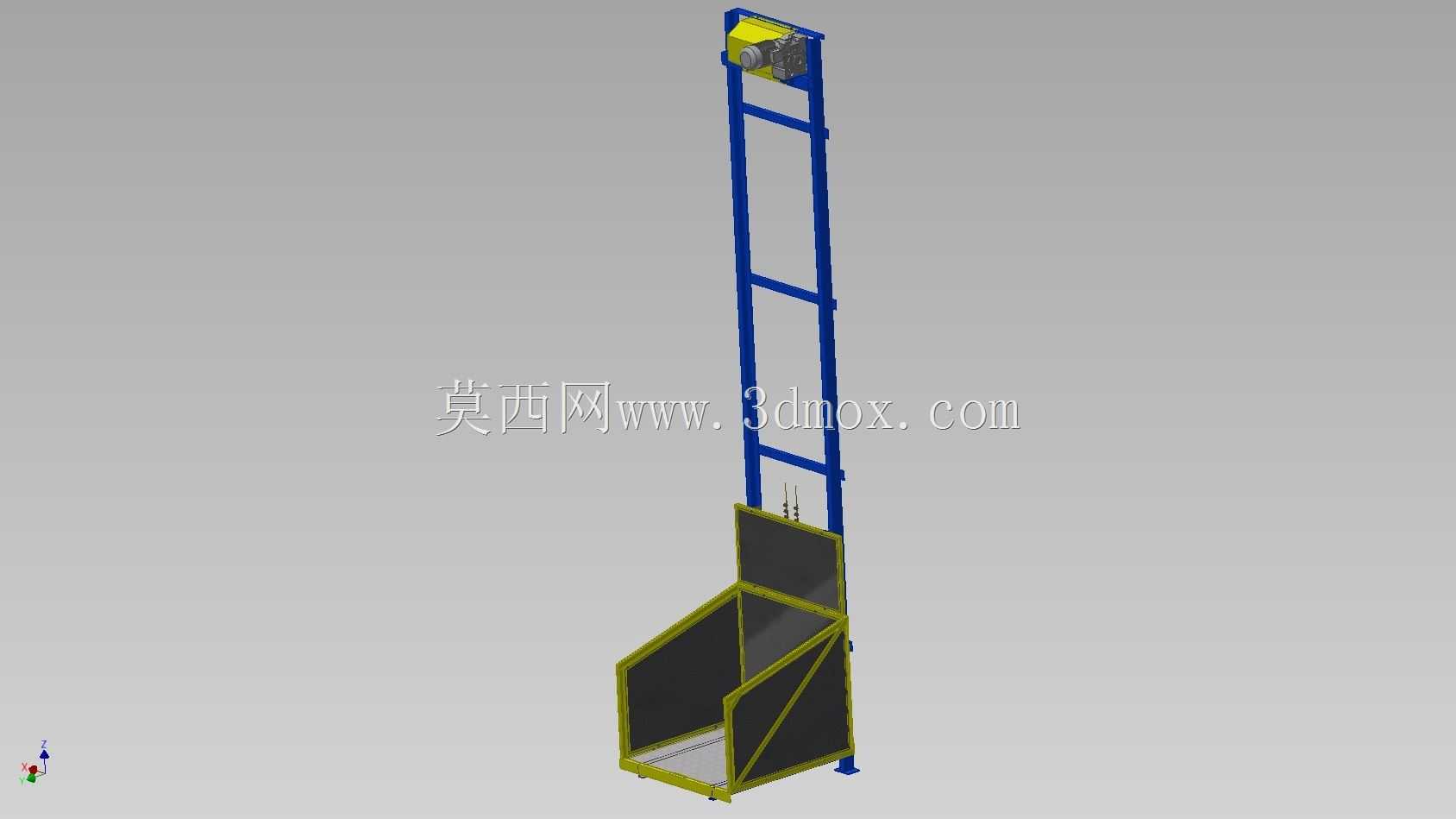

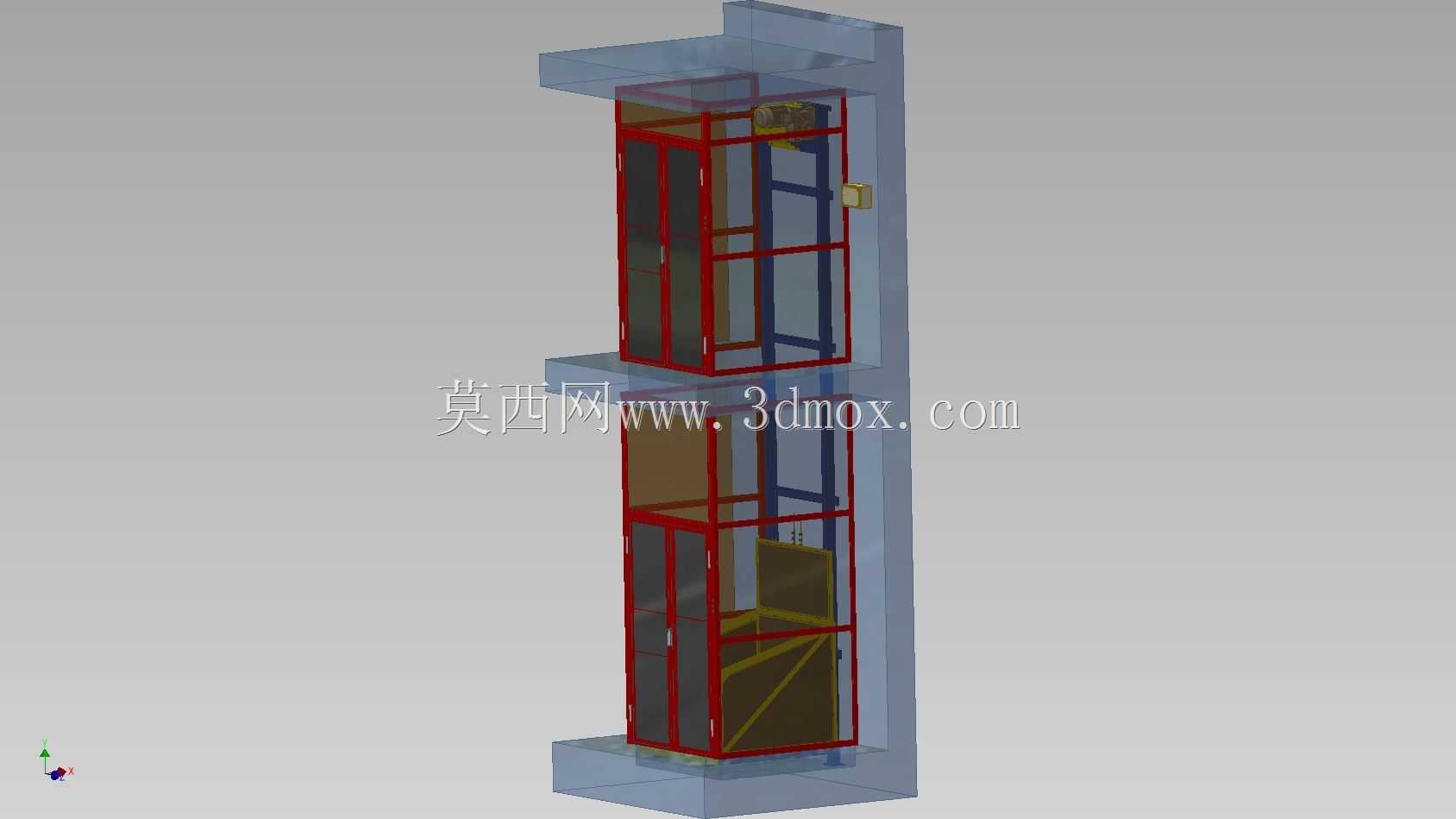

这款悬臂式垂直升降设备主要面向多层厂房、仓储库区、小型加工车间的垂直物料转运场景，适配生产流水线不同楼层间的工件、包装箱、生产辅料的短距离垂直输送需求，尤其适合场地空间有限、无法开挖地坑安装大型货梯的作业场景，可直接固定在建筑墙体或独立钢结构支架上完成安装，无需对现有场地地面做大规模改造，大幅降低现场施工的成本与周期。设备顶部集成驱动单元，采用曳引式传动结构，运行过程平稳低噪，可避免输送过程中物料因晃动出现磕碰、散落的问题，额定承载3KN，可满足常规中小型生产物料、工装工件的转运载重需求。设备配套的承载平台尺寸为1.2m×1.2m，平台边缘设置带防护网的悬臂式进料围挡，既可以从侧面完成物料的装卸作业，适配手推车、小型周转箱的上下料操作，也能通过防护结构避免物料在升降过程中从平台侧方滑落，提升作业过程的安全系数。整体框架采用矩形型钢拼接而成的立式导轨结构，沿垂直方向设置多道横向加强筋，保障长行程升降过程中框架的结构刚性，避免导轨出现形变影响升降运行的平顺性，设备底部设置可调式固定脚座，可根据安装地面的实际平整度调整支撑高度，保障整体框架的垂直精度。设计过程中充分考虑现场安装的适配性，整体采用模块化拆分结构，各部件可拆分运输到现场后通过螺栓拼接完成组装，无需大型吊装设备即可完成整机安装；驱动单元设置在框架顶部，既可以减少地面空间的占用，也方便后期对传动部件做日常维护与检修，设备的运行行程可根据现场实际的楼层高度做适配调整，可覆盖2-4层楼的常规垂直输送高度需求，适配不同层高的厂房、仓库使用场景。平台侧方设置的安全防护门与设备运行电路做联锁设计，只有当防护门完全闭合锁定后设备才能启动运行，避免升降过程中人员误触或物料脱出引发安全事故，整体结构紧凑，占用地面投影面积小，在狭小的通道旁、车间墙角位置都可完成布置，不会占用过多生产作业空间，可灵活嵌入现有生产物流的流转路线中，打通不同楼层间的物料输送断点，提升车间内部物流转运的整体效率。
