双链轮配合传动链条结构设计

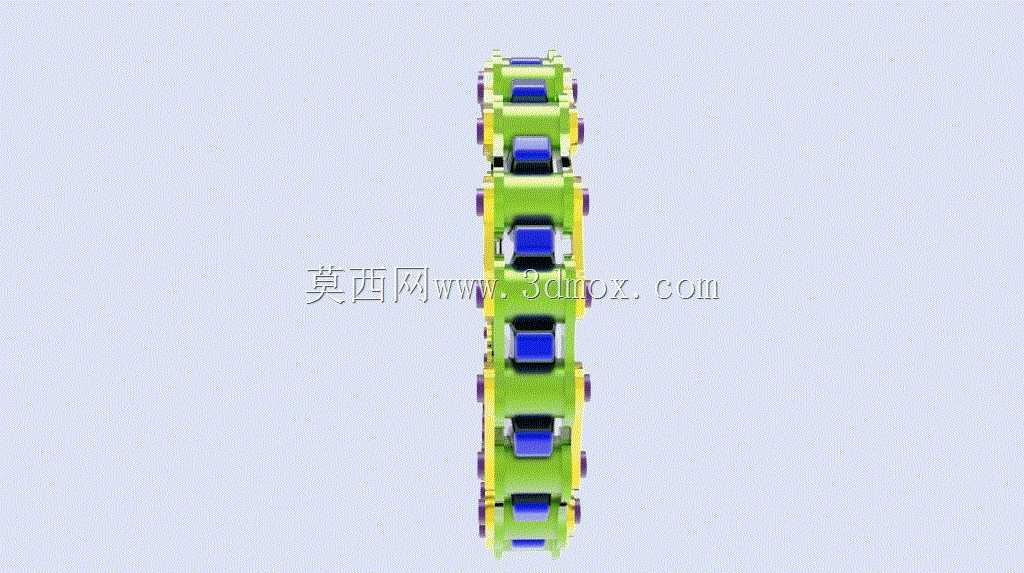

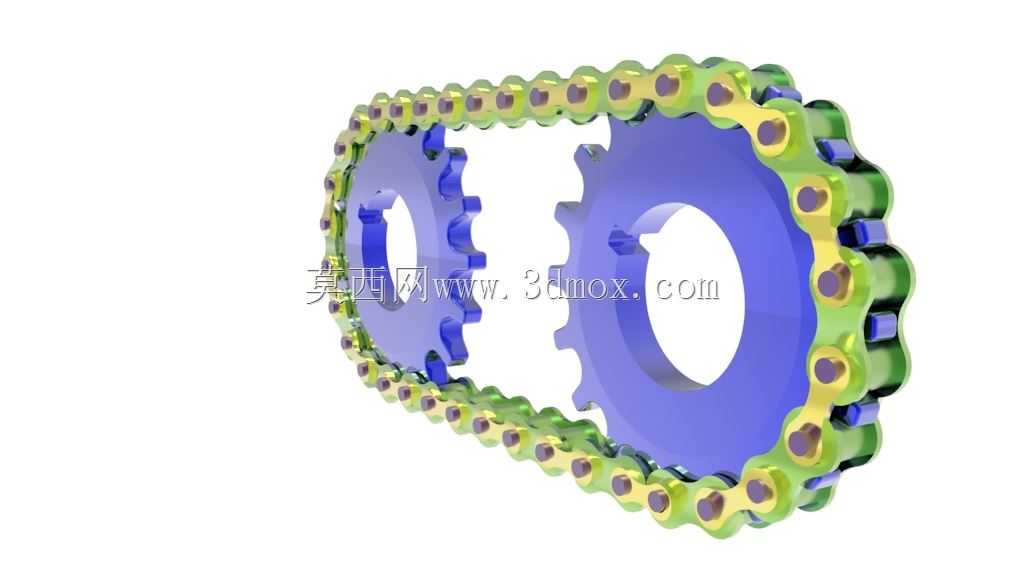

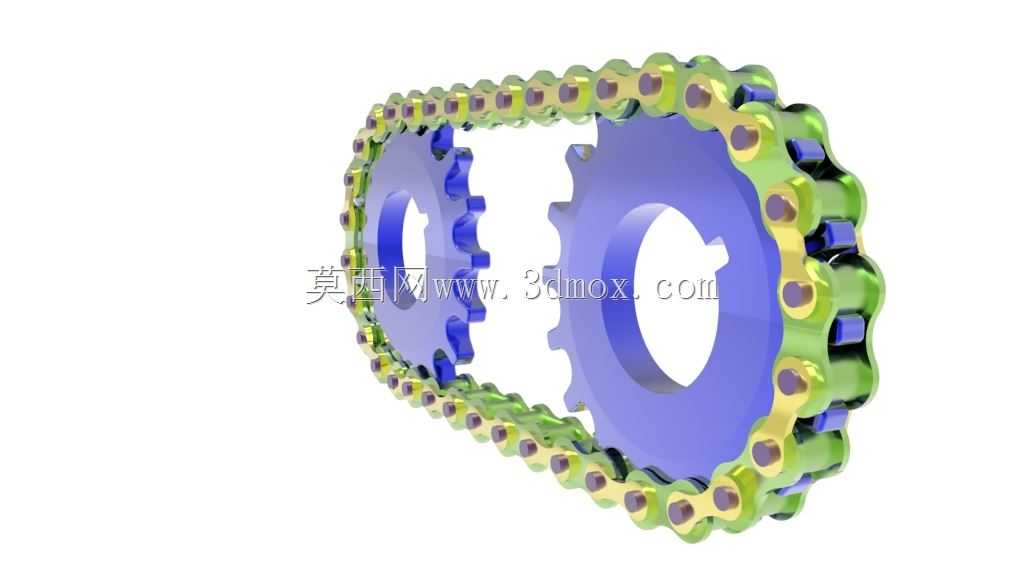

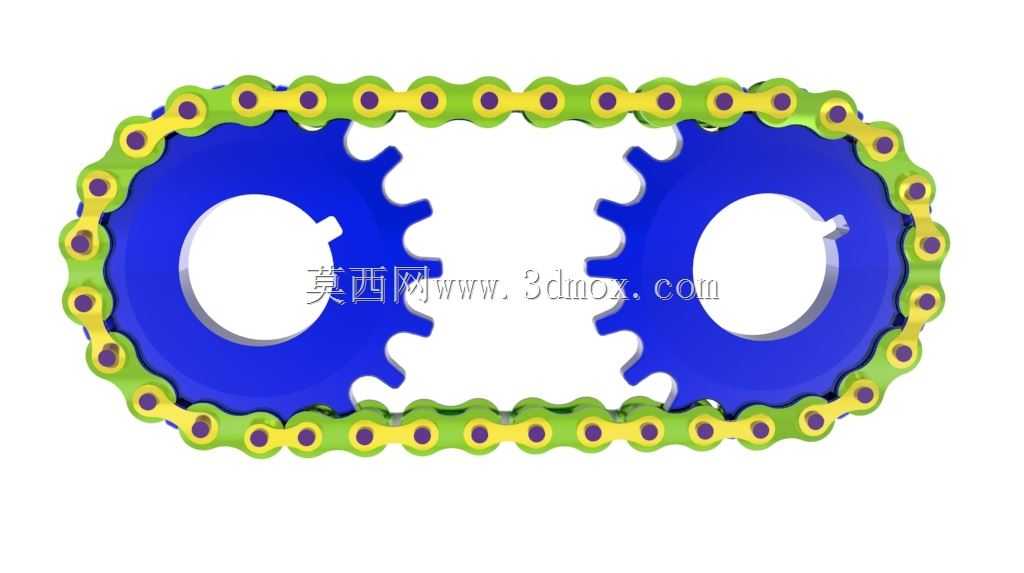

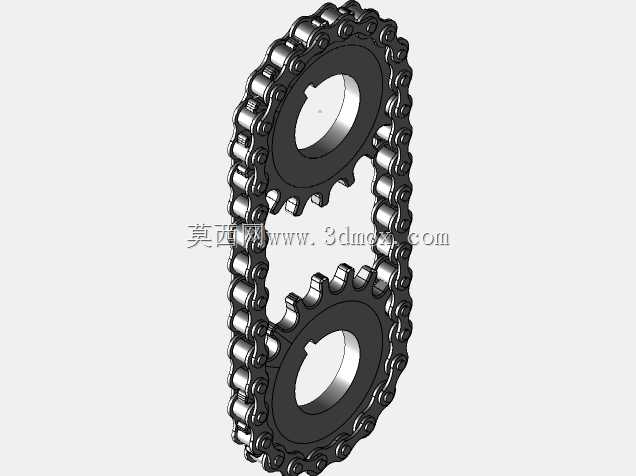

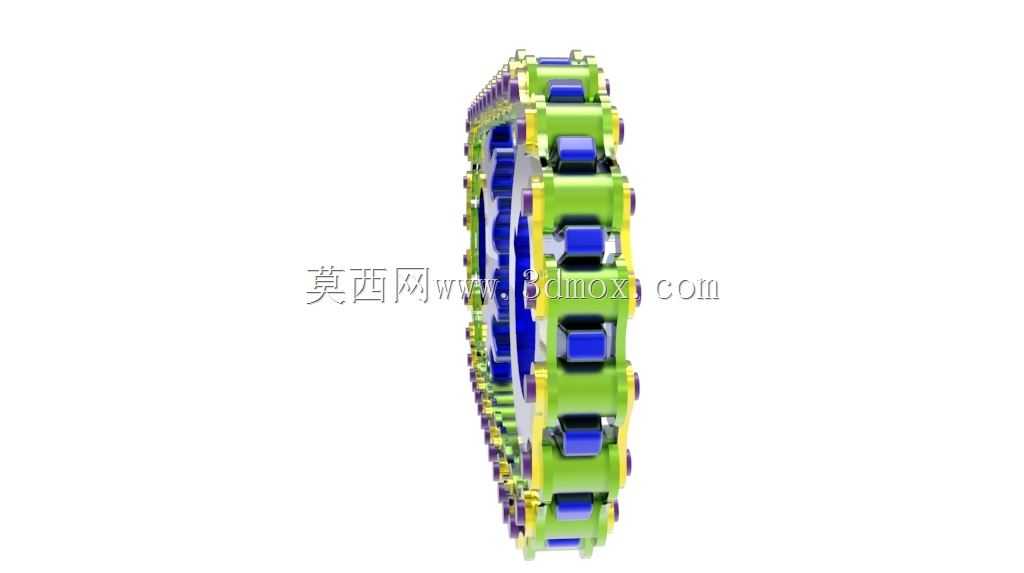

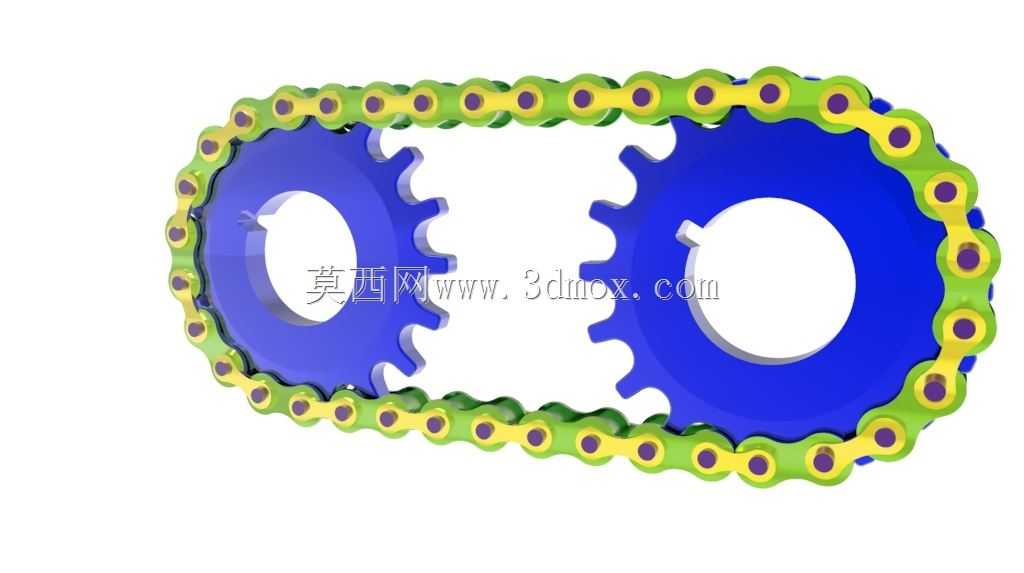

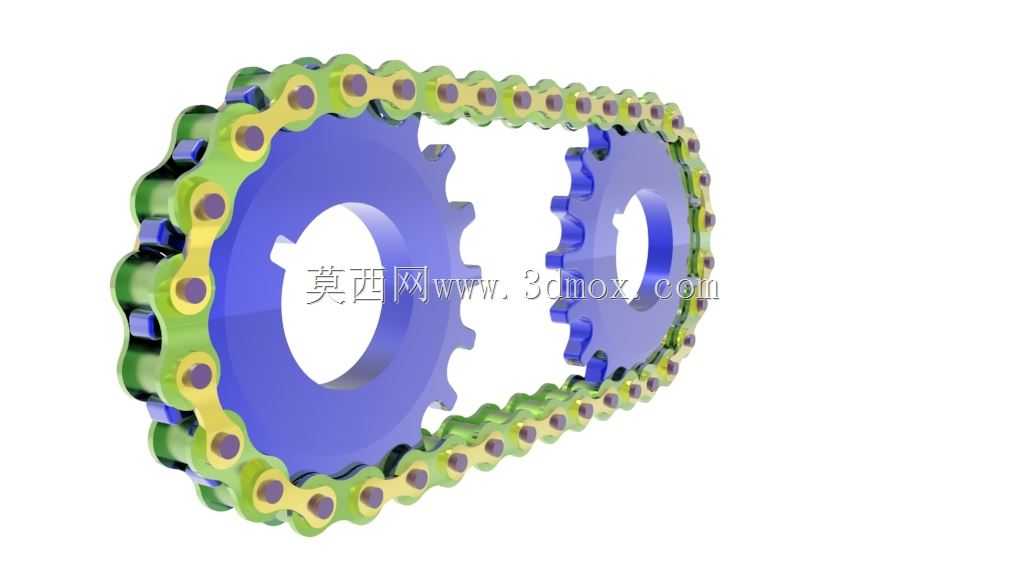

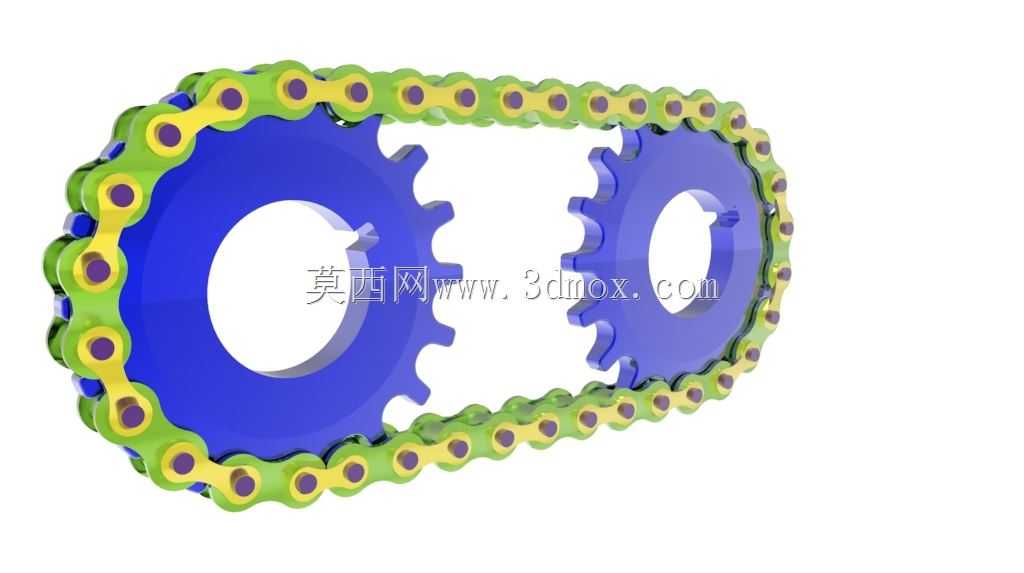

这套链轮链条传动结构，是机械传动系统里应用极为广泛的挠性啮合传动组件，在各类需要远距离同步传动、精准速比传递的工业场景中承担核心动力传输作用，常见于输送生产线、农业收获机械、摩托与非机动车传动系统、轻工包装设备、矿山输送设备等场景中，相比齿轮传动拥有更大的中心距适配能力，相比带传动拥有无滑差、传动比精准、负载耐受能力更强的优势。整套结构包含两个不同齿数的链轮与配套闭合滚子链条，设计过程中首先匹配了链条节距与链轮齿形的啮合参数，确保链节滚子可以顺畅嵌入链轮齿槽，在传动过程中不会出现卡滞、跳齿、脱链的问题；两个链轮的中心距经过反复校核，既保证链条拥有合理的张紧余量，避免过紧导致的啮合磨损加剧，也防止过松引发的传动抖动与链条垂度过大剐蹭周边构件的问题。链轮采用辐板式结构，中心设置带键槽的安装通孔，可直接与传动轴通过平键实现周向固定，传递额定扭矩，齿部轮廓经过修形处理，能在链条啮入啮出时减少刚性冲击，降低传动过程中的噪音与振动，延长整套传动副的使用寿命。配套的链条为标准滚子链结构，由内链节、外链节交替铰接而成，链节间的铰接间隙预留了合理的活动量，可顺畅绕经链轮完成转向，同时保证直线传动段的刚性。在安装边界上，设计时预留了链轮端面的调整空间，可通过张紧结构微调中心距补偿链条使用过程中的磨损伸长，两个链轮的端面共面度公差控制在合理范围内，避免链条出现偏磨、侧拉的异常受力情况。整套传动结构可适配中等负载的动力传输需求，在多尘、有一定油污的工业工况下也能保持稳定的传动性能，日常维护仅需定期润滑铰接部位、检查张紧度即可长期可靠运行，传动效率可保持在较高水平，能够稳定传递设定的传动比，实现输入端到输出端的动力同步传递。
