双滑块集成式注塑模具结构设计

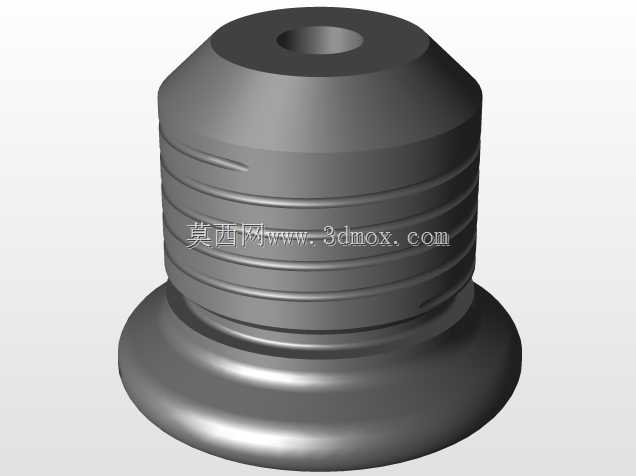

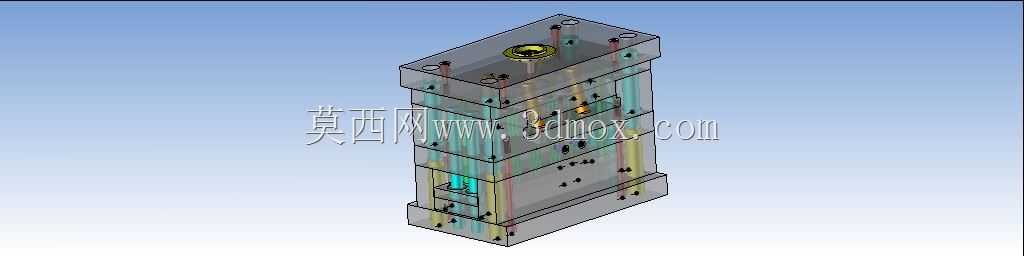

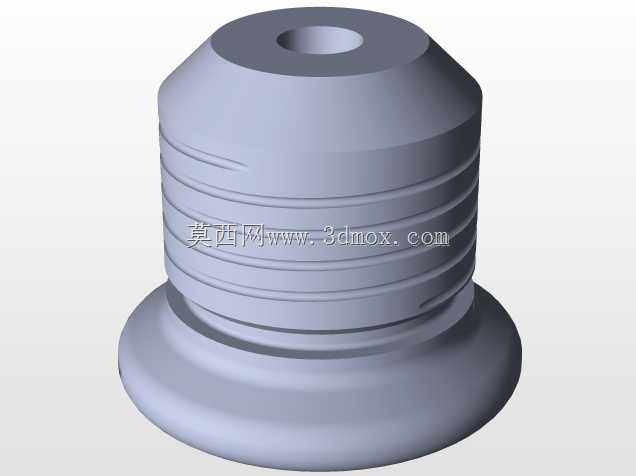

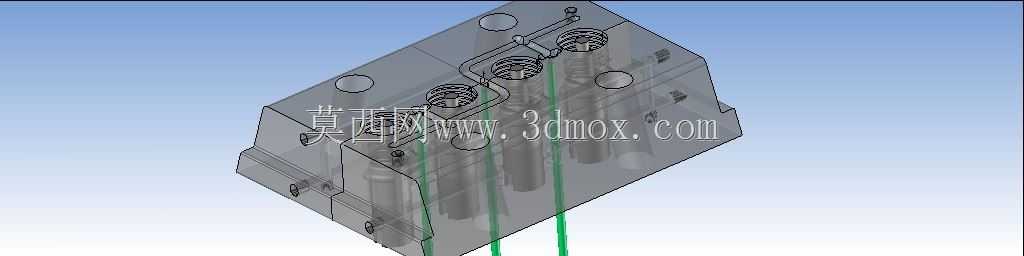

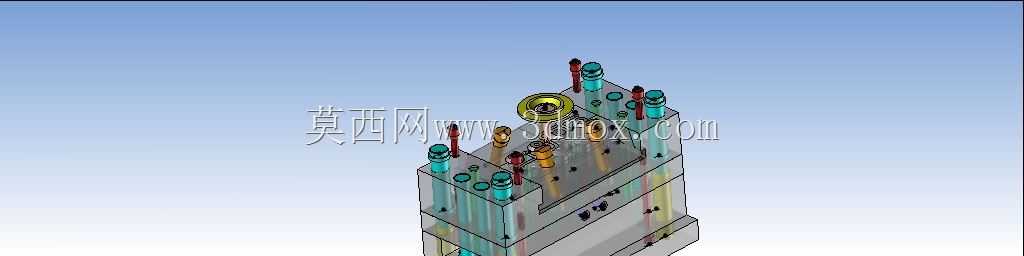

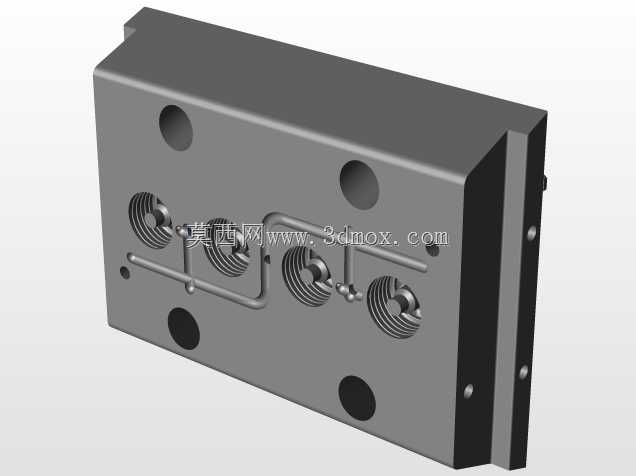

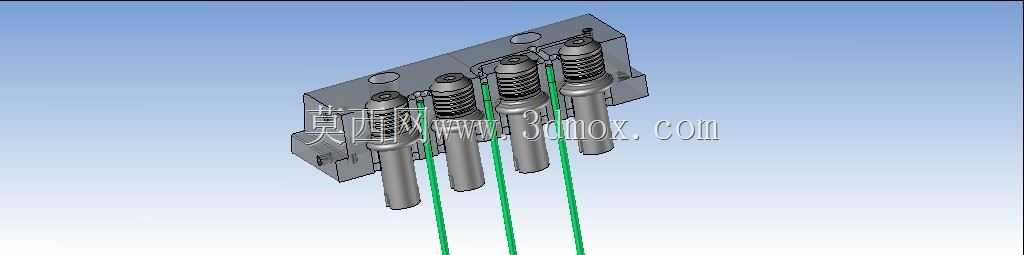

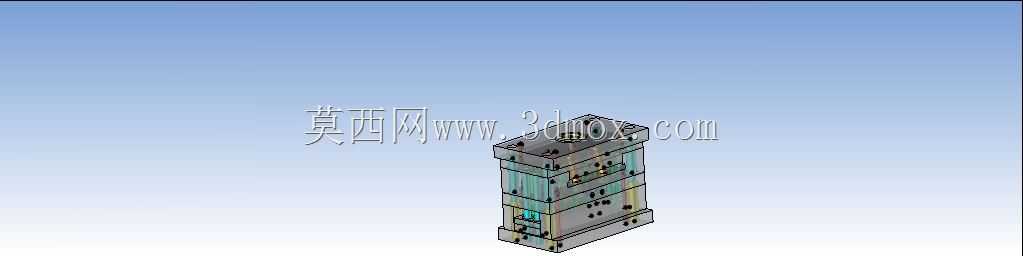

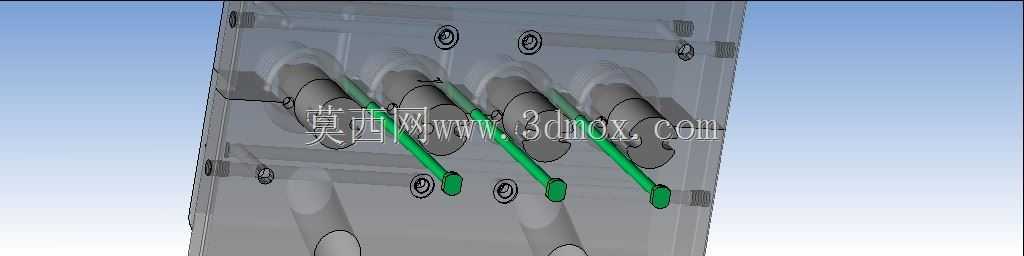

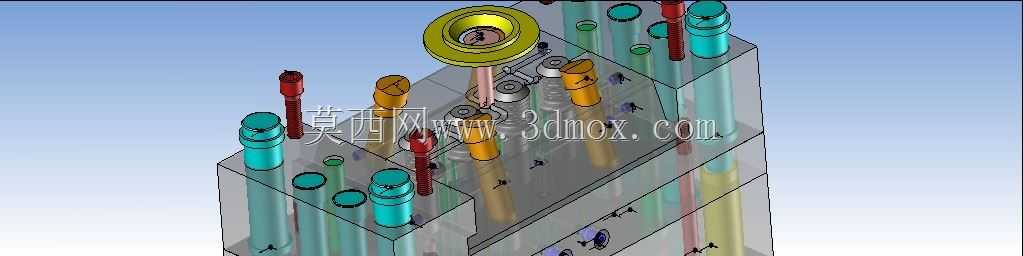

这套模具结构主要应用于中小型精密塑胶件的注塑成型生产场景，适配卧式注塑机的安装标准，可直接搭载于常规吨位的注塑设备完成批量生产作业，覆盖消费电子外壳、小型工业塑胶配件、日用精密塑件等多类产品的成型需求，能够在连续生产工况下保证成型精度与生产效率的平衡。整套结构采用集成化设计思路，将两个独立滑块、流道浇注组件、顶出复位系统、冷却回路全部整合于标准模架内部，各组件的安装边界严格匹配标准模架的装夹尺寸，无需额外定制非标模架即可完成装配，大幅降低了模具的加工与装配成本。在功能设计上，双滑块结构采用斜导柱驱动方式，开模过程中可同步完成两个方向的侧向抽芯动作，避免塑件侧凹结构在脱模时出现拉伤、变形问题；浇注系统采用点浇口进料设计，浇口位置匹配塑件的外观面要求，开模时可自动完成浇口与塑件的分离，无需后续人工修剪工序；顶出系统采用多顶杆均匀排布设计，顶出力均匀分布在塑件的加强筋、侧壁等受力位置，可有效避免顶出过程中塑件出现顶白、顶穿等缺陷，同时搭配复位杆与复位弹簧实现顶出机构的自动复位，保证合模动作的顺畅性。冷却回路采用直通式水路设计，分别在定模、动模以及滑块内部布置独立冷却通道，可在成型过程中快速带走型腔内的热量，缩短塑件的冷却定型时间，同时保证模温分布均匀，减少塑件因冷却不均产生的翘曲、缩痕问题。整套结构的各运动部件之间预留了合理的配合间隙，导柱、导套组件采用高精度配合标准，可保证反复开合模过程中的定位精度，所有标准件均采用行业通用规格，后期维护更换无需单独定制配件，能够有效降低生产过程中的运维成本，适配规模化连续生产的使用需求。
