400A直流稳压柜体结构设计

这款400A直流稳压柜体主要面向工业直流供电场景设计，可广泛应用于工业生产线直流供电、大型机电设备直流电源保障、实验室高精度直流供电、通信基站后备直流供电等场景，能够在输入电压存在波动的工况下，输出稳定的400A额定直流电压，为后端用电设备提供可靠的电源支撑，避免电压波动、电流冲击对精密用电部件造成损伤，保障生产、运维环节的供电连续性。

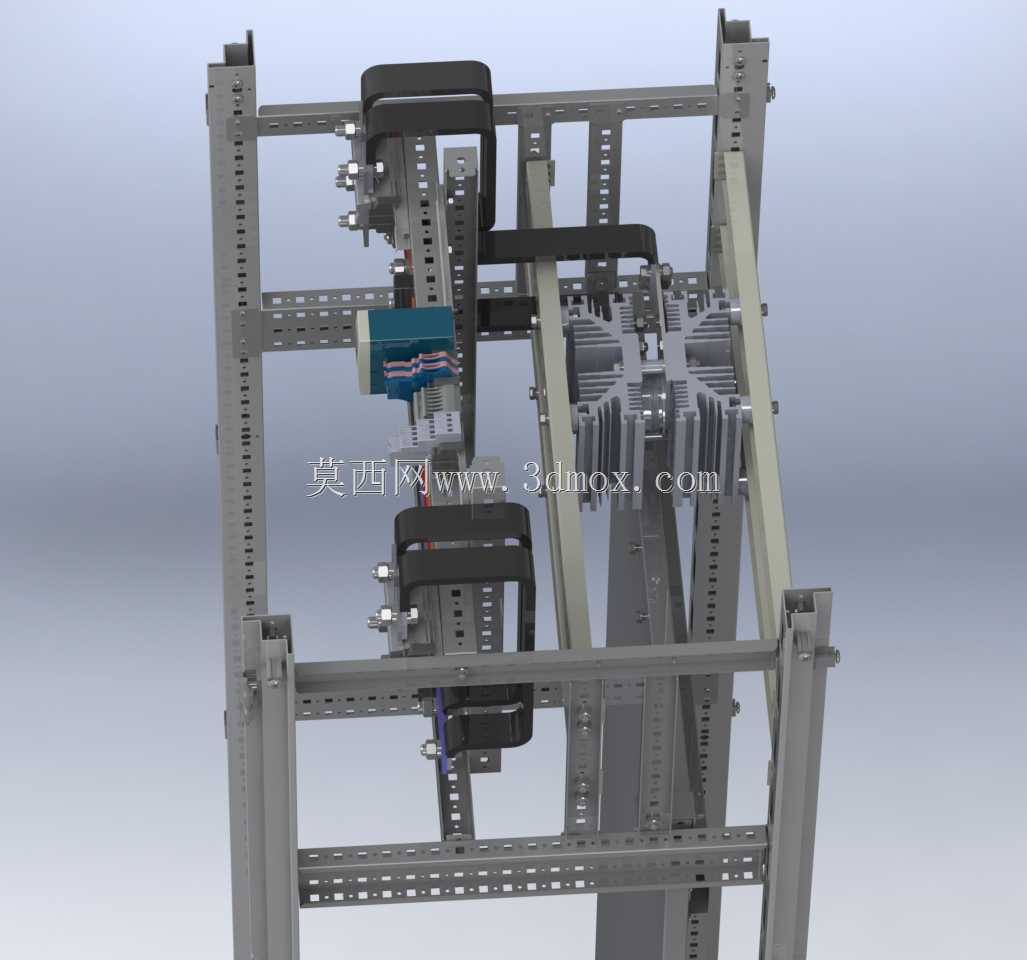

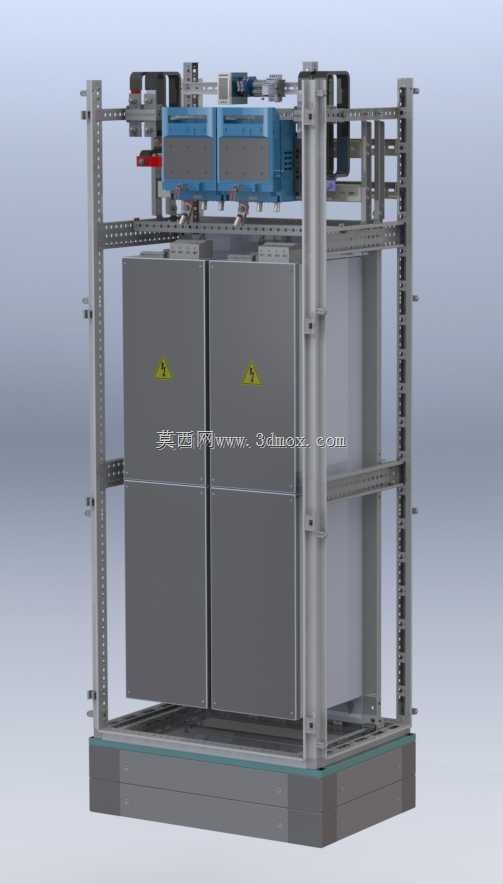

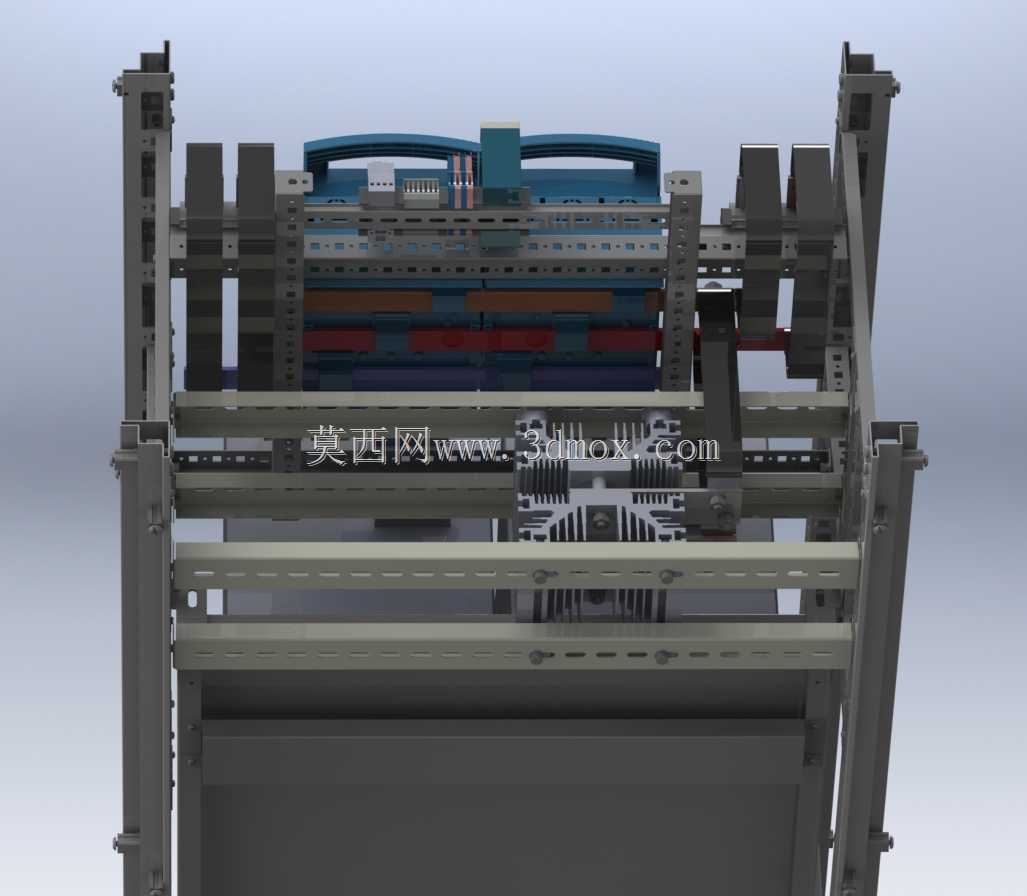

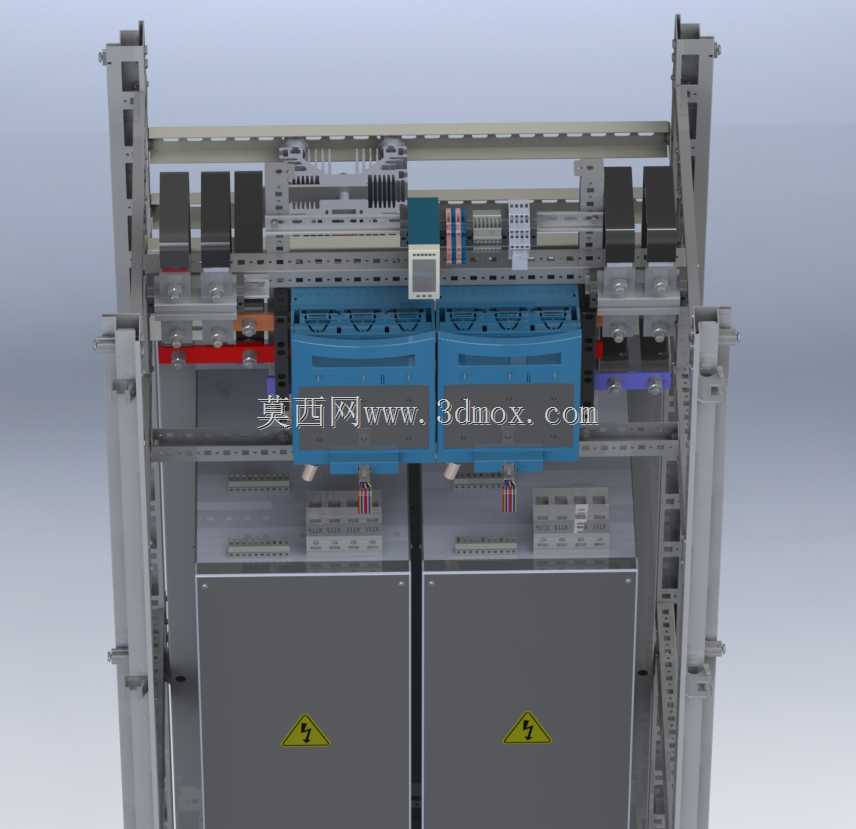

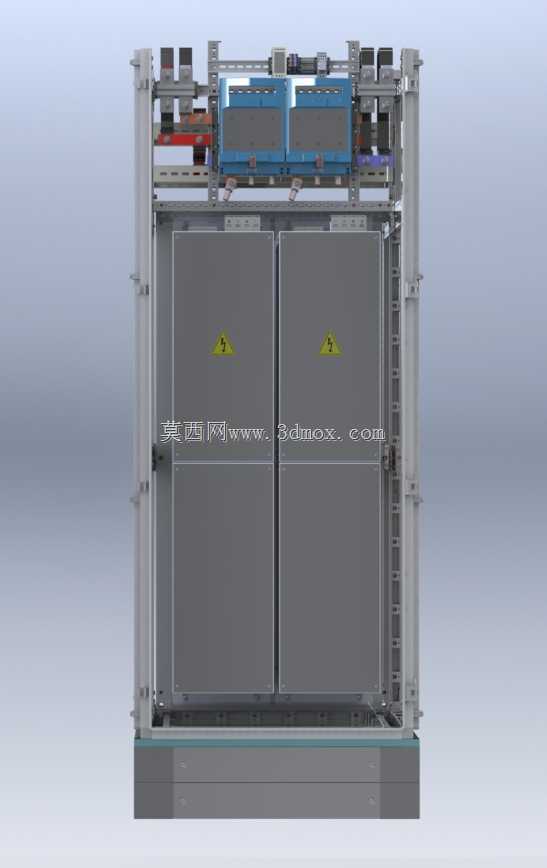

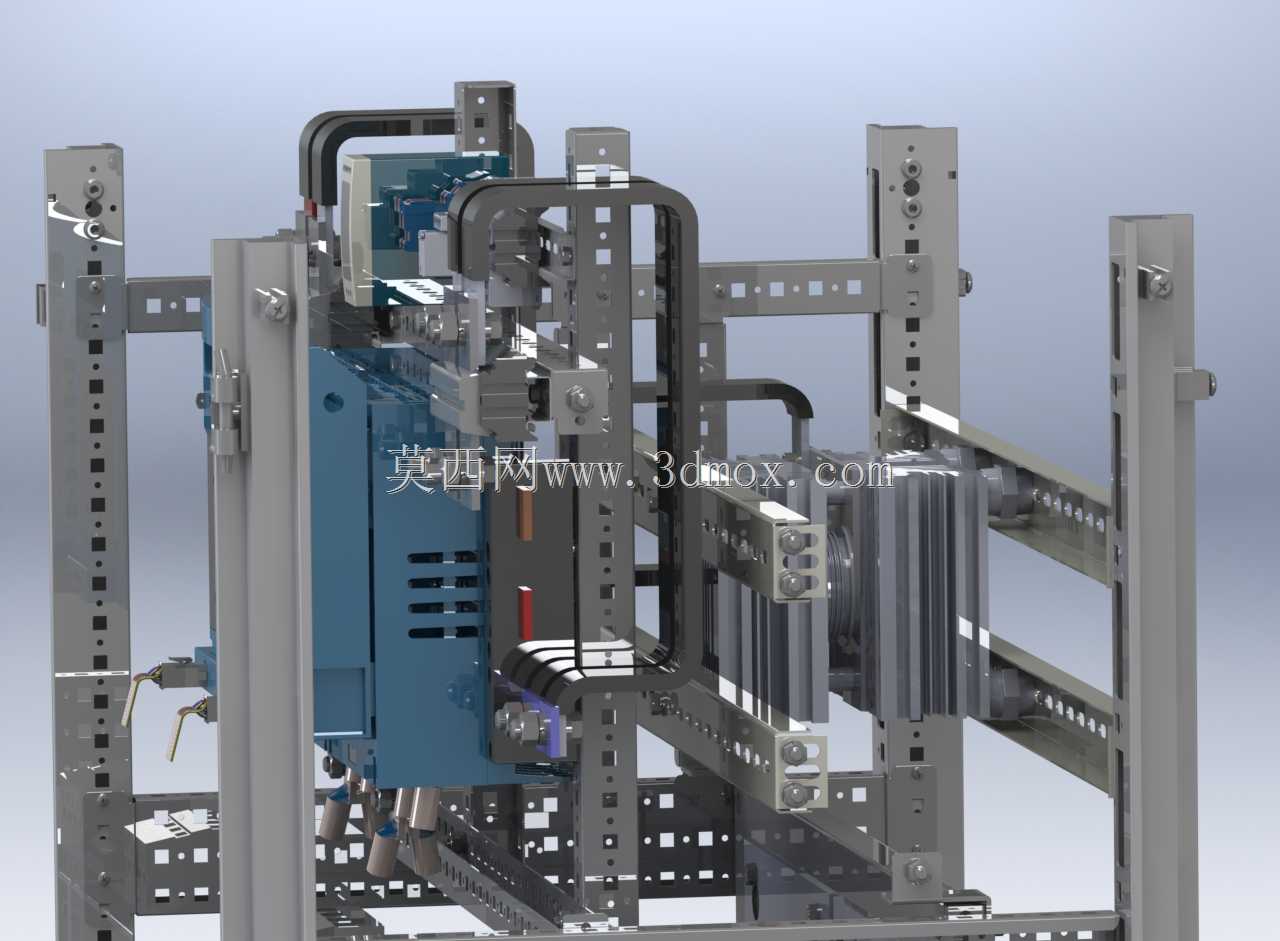

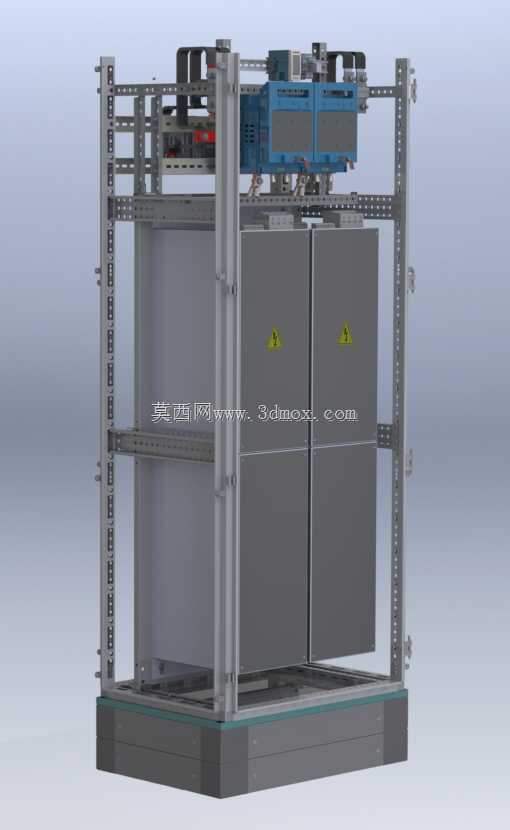

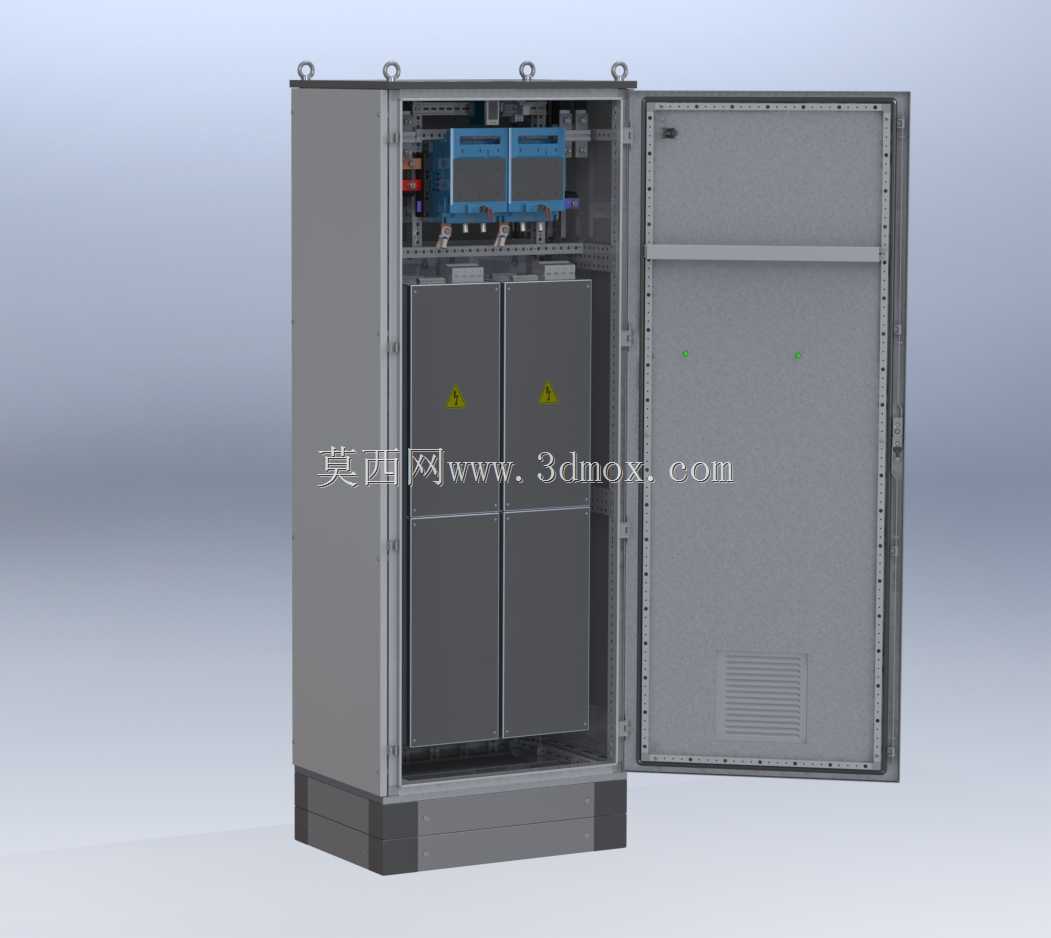

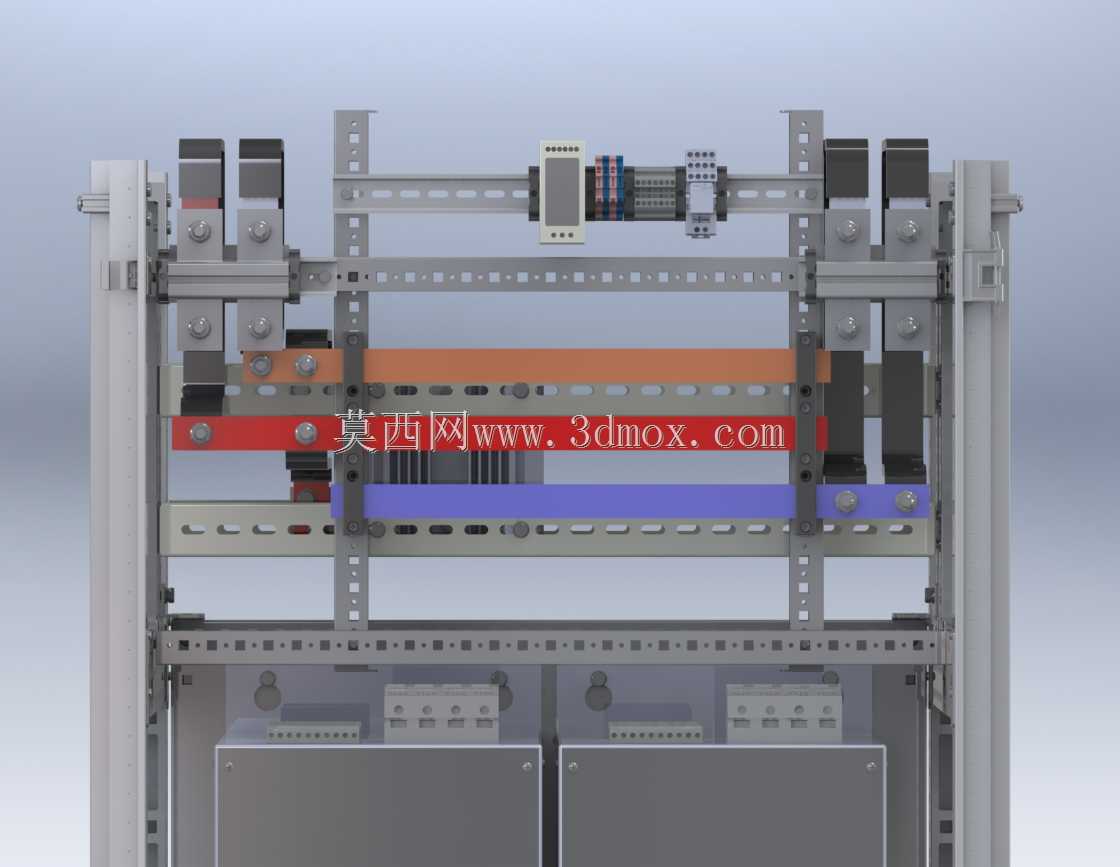

从实际用途来看，该稳压柜承担着直流回路的电压整定、电流分配、过载防护多重作用，柜体内部预留了充足的元器件安装空间，上层区域可布置稳压控制模块、电压采样单元、状态指示组件，下层区域可布置大电流汇流排、直流断路器、散热组件，不同功能区域做了明确的物理分隔，既可以避免强电回路对控制信号的电磁干扰，也能方便运维人员分区域开展检修作业，不用大范围拆解柜体结构就能完成常规的元器件检测、更换操作。

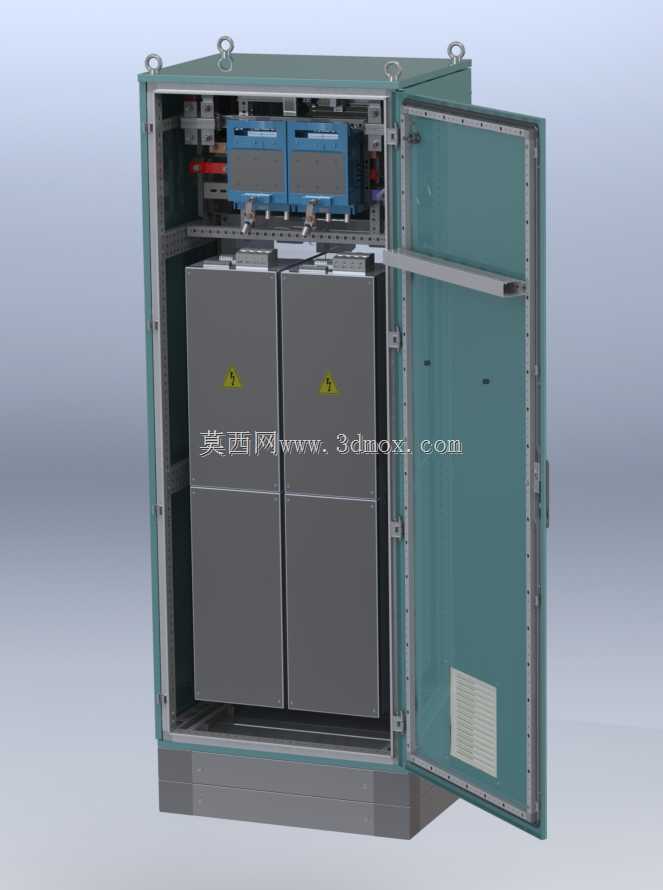

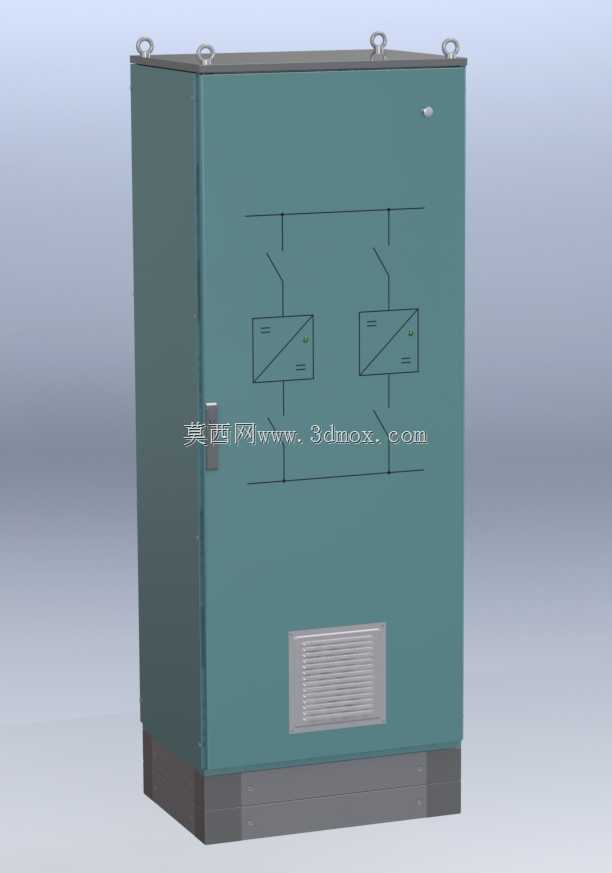

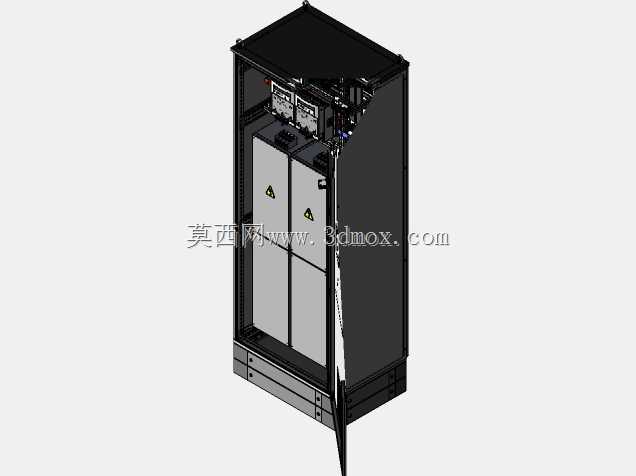

在功能特性设计上，这款柜体采用单开门落地式结构，柜门内侧设置了整圈密封胶条，能够达到工业场景常用的防护等级，阻挡生产车间内的粉尘、潮气进入柜体内部，保护内部电气元件的运行稳定性。柜体顶部设置了四个吊装吊耳，方便设备进场安装时的吊装转运，底部预留了固定安装孔位，可以直接通过膨胀螺栓固定在水泥基础或者槽钢底座上，适配不同场地的安装条件。柜门开启角度可达180度，完全打开后不会遮挡内部操作空间，柜门上预留了通风散热栅格，配合内部元器件的散热风道，可以将大电流工作时产生的热量及时排出柜外，避免柜内温度过高影响元件使用寿命。

设计过程中充分考虑了电气安全距离要求，内部安装导轨、元器件固定位的排布严格遵循低压电气设计规范，带电部件之间、带电部件与柜体金属外壳之间都预留了足够的安全间隙，避免发生爬电、击穿风险。柜体整体采用冷轧钢板折弯焊接成型，外部做了静电喷塑处理，具备较好的防锈、抗刮蹭能力，能够适应工业车间的复杂使用环境。外形尺寸方面，柜体整体为立式长方体结构，宽度适配常规双列元器件排布需求，深度预留了接线、走线的操作空间，高度符合人体工程学操作高度，日常巡检时操作人员不用登高或者过度弯腰就可以观察到上层控制模块的运行状态，操作下层开关部件也十分顺手。安装边界上，柜体背部需要预留至少150mm的散热与走线空间，左右两侧预留不少于100mm的检修间隙，确保安装后通风顺畅、检修操作无阻碍，进出线位置可根据现场布线需求选择底部进线或者顶部进线方式，适配不同场地的布线走向。
