定柱式旋臂起重吊装作业设备结构

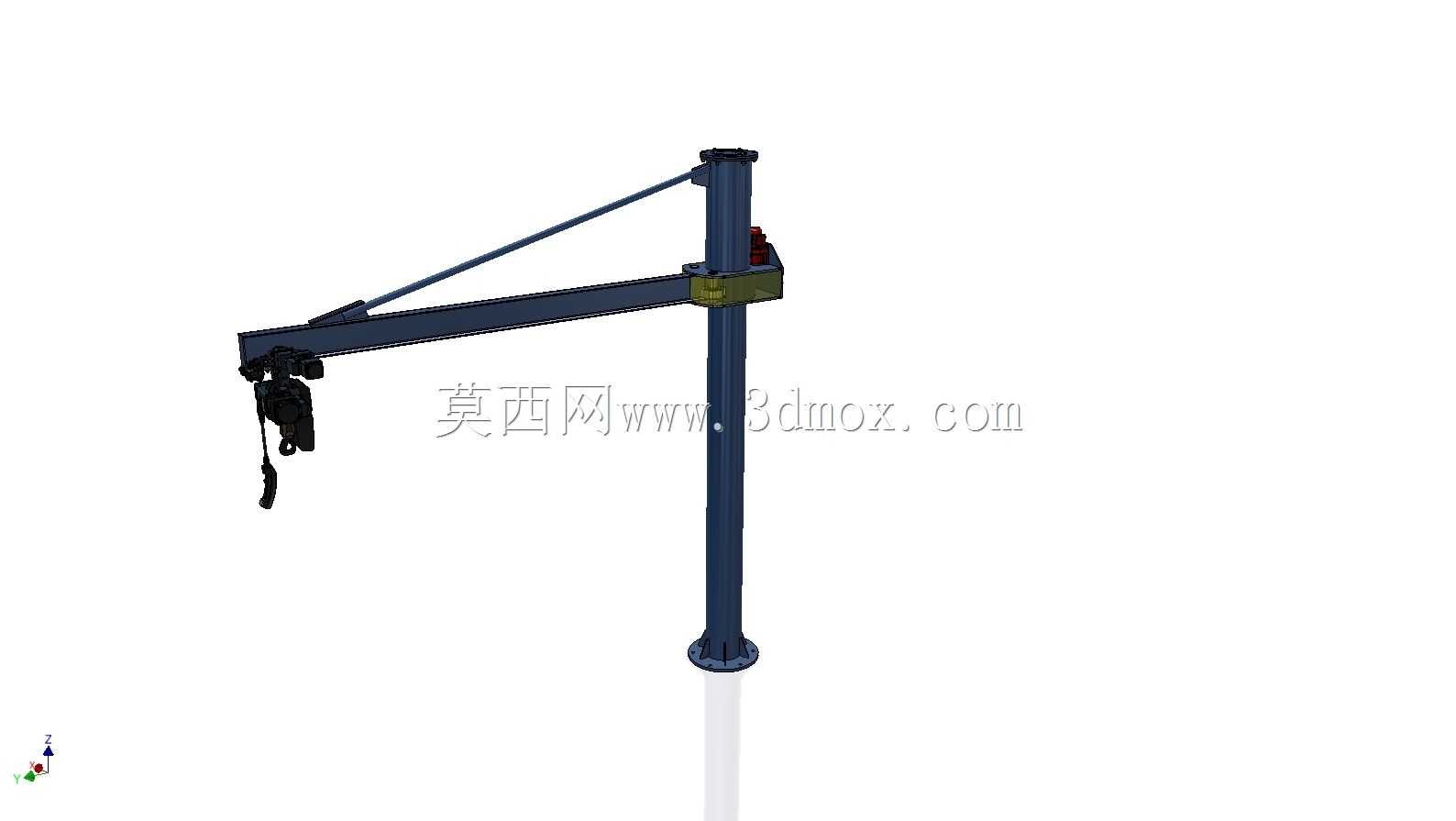

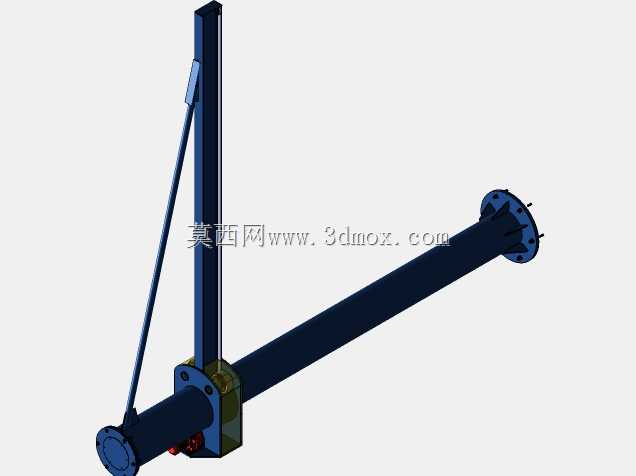

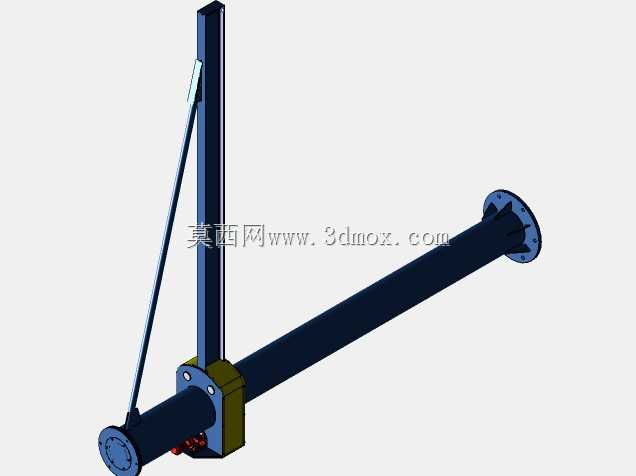

这款定柱式旋臂起重设备，主要面向车间内部工位间的短距离物料吊运场景，覆盖机械加工工位工件上下料、装配线重型零部件转序、仓储区域轻型货物堆垛、维修区域重型部件拆装移位等高频作业需求，能够填补桥式起重机覆盖盲区的作业空白，适配厂房内无法架设大型行吊的狭窄作业区域，也可作为生产线旁的固定工位辅助吊运装备，降低人工搬运重型工件的劳动强度，规避人工抬举重物带来的砸伤、扭伤等作业风险，提升工位间物料转运的作业效率。设备整体采用垂直立柱加水平悬臂的经典结构布局，底部设计有圆形安装法兰盘，可通过膨胀螺栓或预埋地脚螺栓固定在混凝土作业地面上，安装时需保证立柱的垂直公差控制在合理范围内，避免悬臂旋转过程中出现卡滞或偏载问题；立柱作为核心承载部件，采用厚壁无缝钢管加工成型，内部可根据承载需求设置加强筋结构，保障立柱在额定负载下的抗弯、抗扭性能，避免长期负载作业出现立柱变形问题。水平悬臂通过回转支承结构与立柱上部连接，可围绕立柱实现360度全范围回转，悬臂侧面设置有斜拉筋结构，连接悬臂远端与立柱顶端，通过三角形稳定结构分担悬臂承载时的下弯力矩，提升悬臂的整体刚性，减少吊运作业时悬臂的下挠变形量，保障吊运过程的稳定性。悬臂上配置有可沿悬臂长度方向移动的电动葫芦起升机构，电动葫芦集成了起升电机、减速机构、钢丝绳卷筒、吊钩组件与行走滚轮，可沿悬臂下侧的导轨实现水平方向的移动，配合悬臂的回转动作，能够覆盖以立柱为中心、悬臂长度为半径的圆形作业范围内任意位置的物料吊运需求，起升机构配备有行程限位装置，可在吊钩上升至极限位置时自动切断起升动力，避免冲顶事故发生。设计过程中充分考虑了不同作业场景的安装边界需求，立柱高度可根据厂房净高、作业吊运高度需求灵活调整，悬臂长度可根据工位覆盖范围进行适配，在保障额定起重量的前提下尽可能压缩设备自身的结构重量，降低对安装地面的承载要求；设备整体结构紧凑，安装后不会占用过多地面作业空间，悬臂旋转阻力小，操作人员可轻松推动吊重实现位置调整，适配单人操作的工位作业需求，同时结构件均采用模块化设计思路，后期维护时可快速更换易损部件，降低设备全生命周期的维护成本。
