工业起重卷扬起升机构结构设计

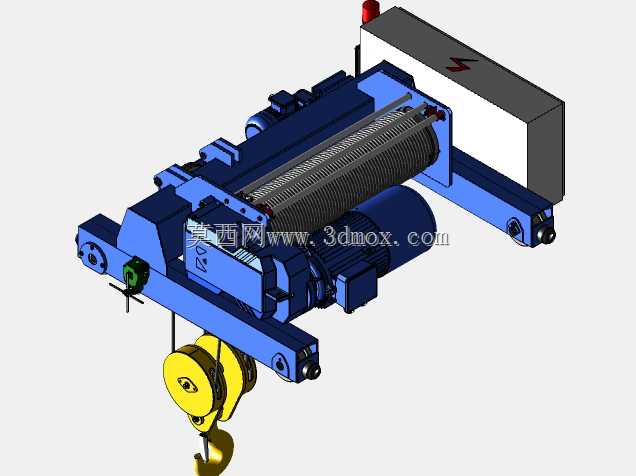

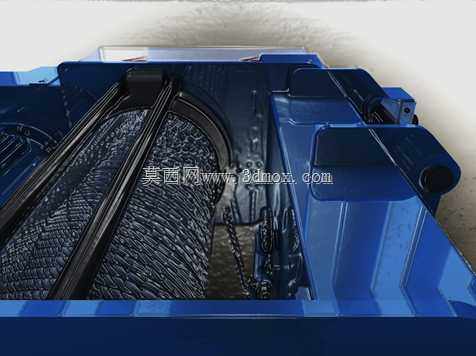

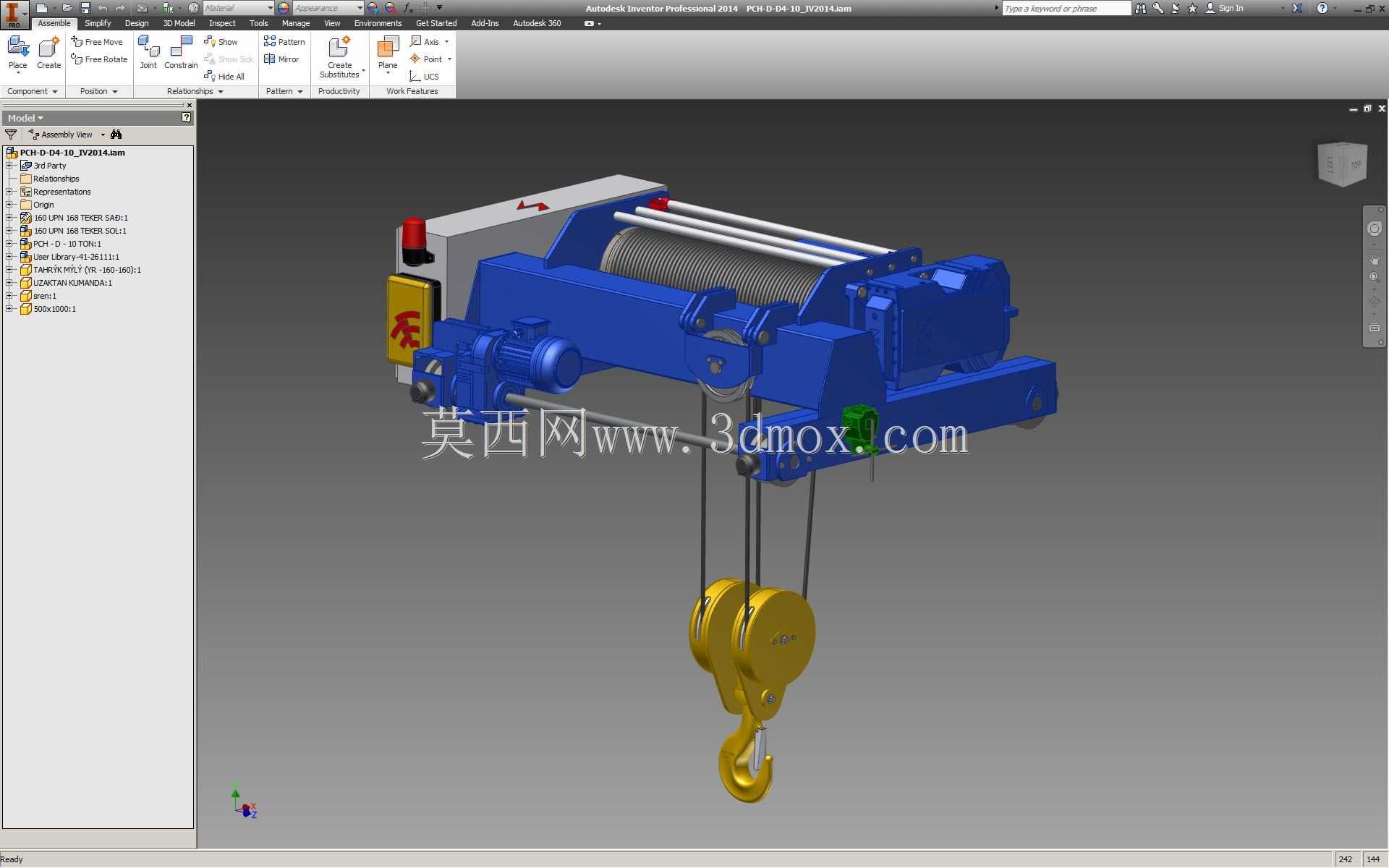

该三维模型还原的是起重机核心起升作业单元，也就是卷扬起升机构，这类结构广泛应用在桥式起重机、门式起重机、汽车吊以及港口固定式起重设备当中，是实现重物垂直升降动作的核心执行部件，直接决定起重设备的额定起吊能力、作业稳定性与运行安全系数。从实际应用场景来看，这类起升机构多安装在起重设备的主梁小车架上，配合行走机构完成厂区内重型工件转运、货场集装箱装卸、基建工程建材垂直吊运、港口散货与件杂货吊装等作业，是工业生产、物流转运、工程建设领域不可或缺的核心作业部件。从设备实际用途来看，该机构通过卷筒收放缠绕的钢丝绳，配合定滑轮、动滑轮组成的滑轮组，将驱动单元输出的旋转扭矩转化为吊重的垂直升降动力，可按照作业需求将重物提升至指定高度，或是将高位重物平稳下放至目标位置，同时配套的制动结构可在任意起升高度锁止卷筒，避免重物下坠引发安全事故。从产品功能特性来看，模型还原的起升机构采用多层缠绕式钢丝绳卷筒结构，卷筒表面加工有适配钢丝绳直径的螺旋绳槽，可保证钢丝绳排列整齐，避免乱绳、咬绳问题，延长钢丝绳使用寿命；卷筒两侧设置加高挡边，可防止钢丝绳在收放过程中从卷筒侧边脱出；机构两侧的机架采用加厚钢板焊接成型，具备足够的结构强度与抗扭刚度，可承受满负载起吊时的巨大拉力，避免机架变形影响运行精度；钢丝绳采用高强度镀锌起重专用钢丝绳，破断拉力符合起重安全规范要求，配合绳端固定压块可保证绳端连接牢固可靠。从产品设计思路来看，该结构在设计时优先考虑作业安全性与运行稳定性，卷筒的容绳量根据设备最大起升高度匹配设计，预留足够的安全圈数，避免钢丝绳完全放出后绳端受力脱落；机架的安装孔位按照通用起重小车的安装标准设计，可直接适配多数常规吨位起重设备的安装接口，降低设备改装与维护成本；整体结构采用模块化设计思路，卷筒、机架、制动组件均可单独拆分，方便后期易损件更换与日常检修维护。从外形尺寸与安装边界来看，该起升机构整体宽度适配常规起重小车的安装间距，卷筒长度根据容绳量需求设计，安装时需保证卷筒轴线与小车架行走方向垂直，机架底部的安装基面需保证平面度误差在允许范围内，避免安装后卷筒出现偏斜导致钢丝绳偏磨；机构上方预留驱动单元与减速组件的安装位置，周边预留足够的检修空间，方便日常对钢丝绳磨损情况、制动间隙、连接螺栓紧固情况进行检查维护，整体结构紧凑，在保证起升能力的前提下尽可能压缩占用空间，可适配不同规格的起重设备安装需求。
