三轮风筝动力越野车架结构设计

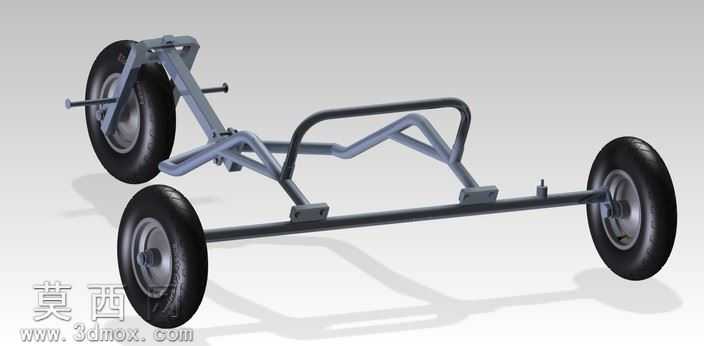

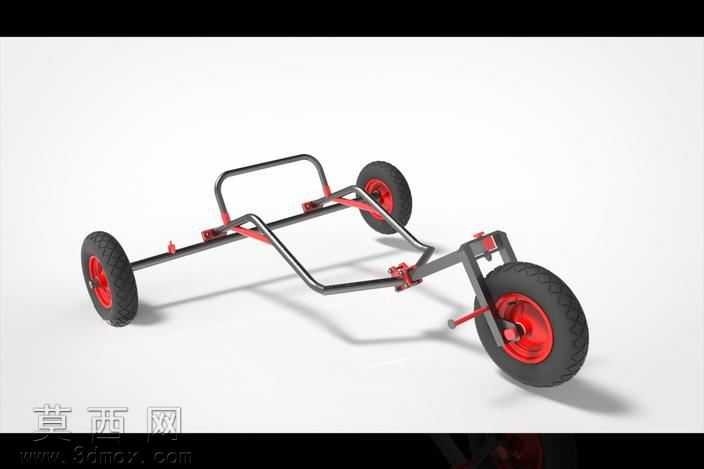

本作品为风筝动力驱动的三轮越野载具三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以管状桁架作为核心承载主体，通过绘制三维空间路径曲线确定每根金属管材的走向、弯折角度与连接点位，确保车架整体在轻量化的前提下具备足够的抗扭、抗冲击强度，适配户外非铺装路面的越野使用场景。建模过程中对前转向轮与后双轮的安装位做了精准的同轴度约束，前轮转向节的连接结构预留了足够的转动行程，可实现大角度转向操控，后轮轴的固定支座与主车架的连接位置经过反复校核，保证两侧后轮轮距一致，避免行驶过程中出现偏磨、跑偏的问题。材质渲染阶段，主体金属车架采用哑光黑磨砂金属材质，还原高强度钢管的真实质感，连接固定件采用亮红色金属烤漆材质，既清晰区分了不同功能的结构部件，也提升了整体视觉辨识度，轮胎部分采用深纹理越野橡胶材质，还原橡胶表面的粗糙颗粒感与深沟槽胎纹细节，轮毂部分采用与固定件呼应的亮红色金属材质，整体配色协调统一。结构设计上采用前单轮后双轮的倒三轮布局，重心经过合理配平，适配风筝牵引的动力特性，车架上部预留了风筝牵引绳的固定挂点，挂点位置处于整车重心的纵向轴线上，可保证牵引过程中受力均匀，不会出现侧倾拉扯的问题，车架上的多处红色连接件均为快拆锁紧结构，可实现车架的快速拆装与收纳，方便户外携带运输。整体建模过程中对所有焊接点位、连接紧固件都做了细节还原，没有遗漏关键的装配结构，渲染阶段通过柔和的影棚布光，清晰展现出车架的空间结构层次与不同部件的材质差异，完整呈现了这款风筝动力越野载具的设计细节与功能特性。
