挖掘机反铲作业工作臂结构设计

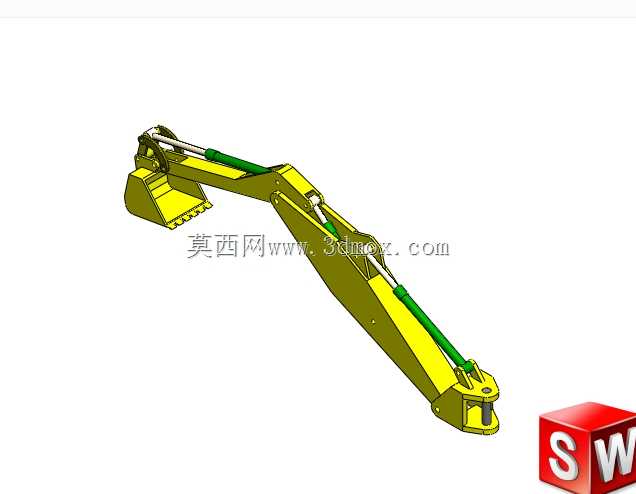

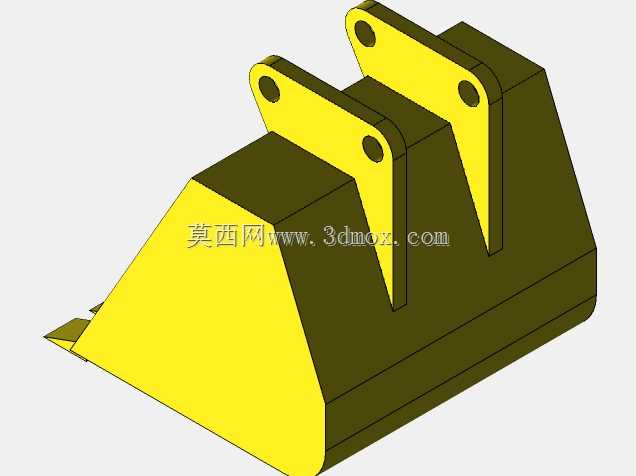

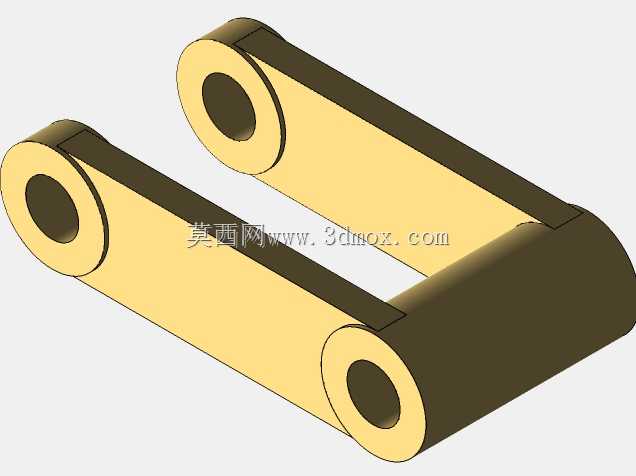

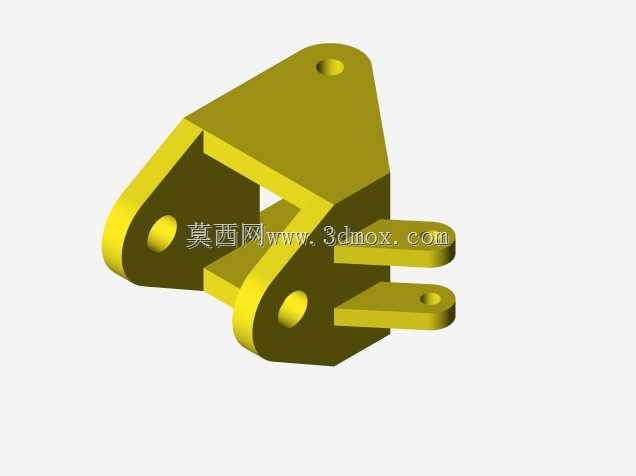

反铲臂作为履带式液压挖掘机核心的前端作业执行部件，主要适配中小型土方施工场景，广泛应用于建筑基坑开挖、市政管线沟槽作业、矿山表层剥离、农田水利修整、厂区场地平整等常见施工工况，是挖掘机完成地面以下挖掘作业的核心承载结构，可配合不同属具完成破碎、装卸、整平、抓取等多元化作业任务，适配绝大多数10-25吨级通用液压挖掘机的作业需求。该反铲臂采用经典的三节式铰接结构设计，由动臂、斗杆、铲斗三个主体承载构件，配合两组双作用液压油缸、铰接销轴、连杆摇臂机构组成完整的作业执行体系，整体结构采用变截面箱型焊接设计，在大应力集中的铰接点位做了加厚镶套处理，既保证了重载作业下的结构刚性，又尽可能控制了臂体自身重量，降低了工作过程中的转动惯量，提升作业动作的响应速度与操控平顺性。从设计思路来看，该反铲臂的铰点布局经过多轮运动学仿真优化，充分兼顾了最大挖掘深度、最大挖掘半径、最大卸载高度三个核心作业参数的平衡，动臂与上车架连接的主铰点位置经过反复调校，可保证臂体在全行程伸缩过程中不会与机身平台、行走架发生运动干涉，同时让液压油缸在全作业行程内的推力输出保持在高效区间，避免出现油缸力臂过小导致的挖掘力不足、油缸憋压等问题。臂体上的液压油缸安装座采用一体化铸钢件焊接固定，相比传统焊接座具备更强的抗冲击载荷能力，可承受挖掘作业中频繁出现的偏载、冲击载荷，延长结构件的疲劳使用寿命。从安装边界来看，该反铲臂的根部铰接孔位尺寸、销轴直径与同吨位通用挖掘机的上车连接座完全匹配，液压油缸的进出油口采用标准公制液压接头，可直接对接主机的液压管路系统，无需额外改装即可完成装配；臂体上预留了液压管路的固定卡扣点位，可顺次布置斗杆油缸、铲斗油缸的进出油管路，避免作业过程中管路与臂体结构发生摩擦破损。在功能特性上，该反铲臂可实现动臂举升下降、斗杆收放、铲斗转动三个独立动作的复合联动，配合主机的回转动作可覆盖半径内的所有作业区域，铲斗部位的摇臂连杆机构采用等力比优化设计，在铲斗挖掘行程内可保持稳定的挖掘力输出，无论是挖掘硬质黏土、松散砾石还是破碎后的风化岩，都能保证足够的切入力，同时在铲斗收至极限位置时具备良好的物料携带能力，减少回转过程中的物料撒漏。臂体表面的结构加强筋沿应力传导方向布置，在保证结构强度的同时不会额外增加过多的无效重量，让整机的作业稳定性与燃油经济性得到兼顾，适配长期高负荷的户外施工场景需求。
