CAT318BL履带式液压挖掘机整机结构

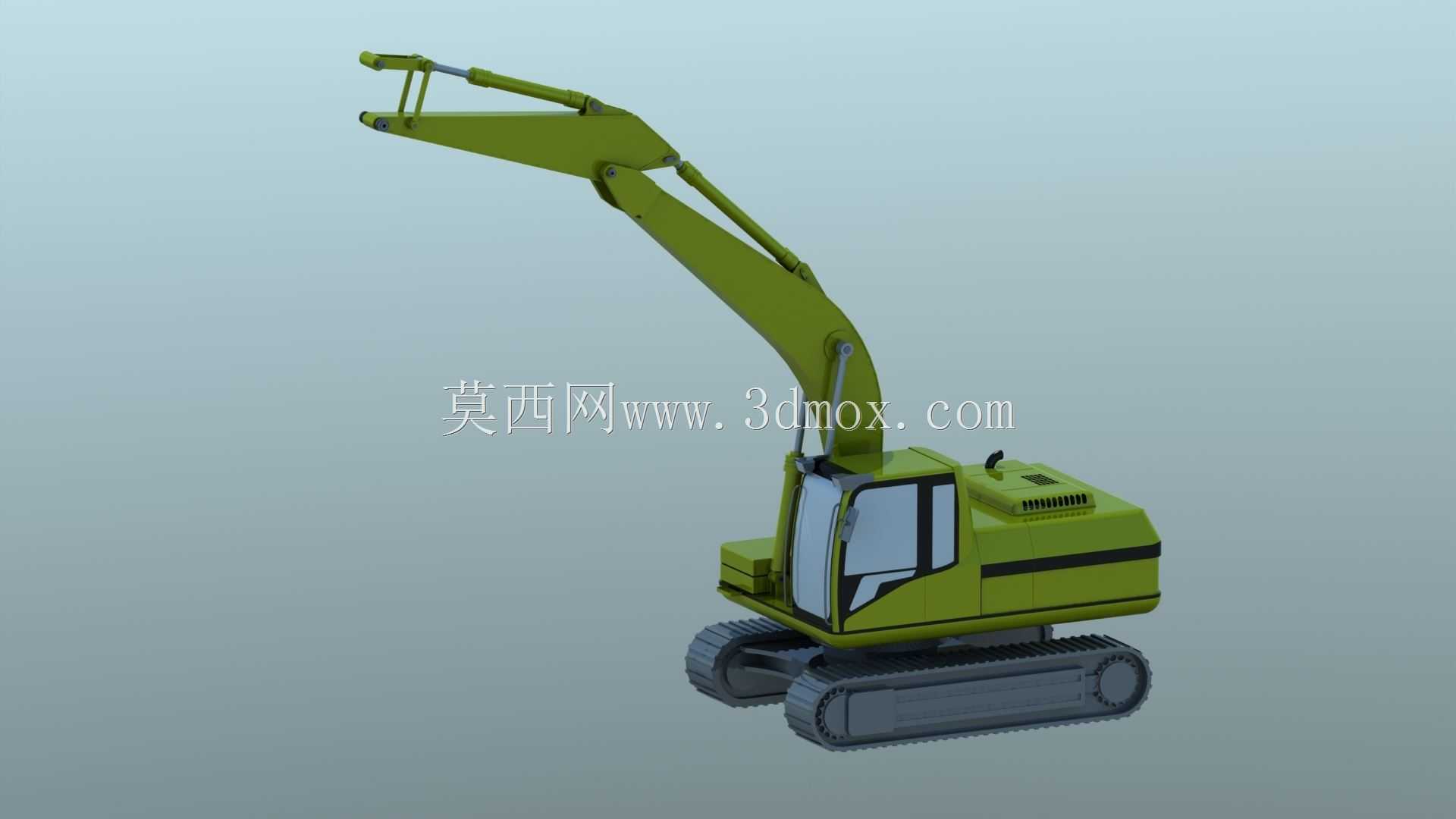

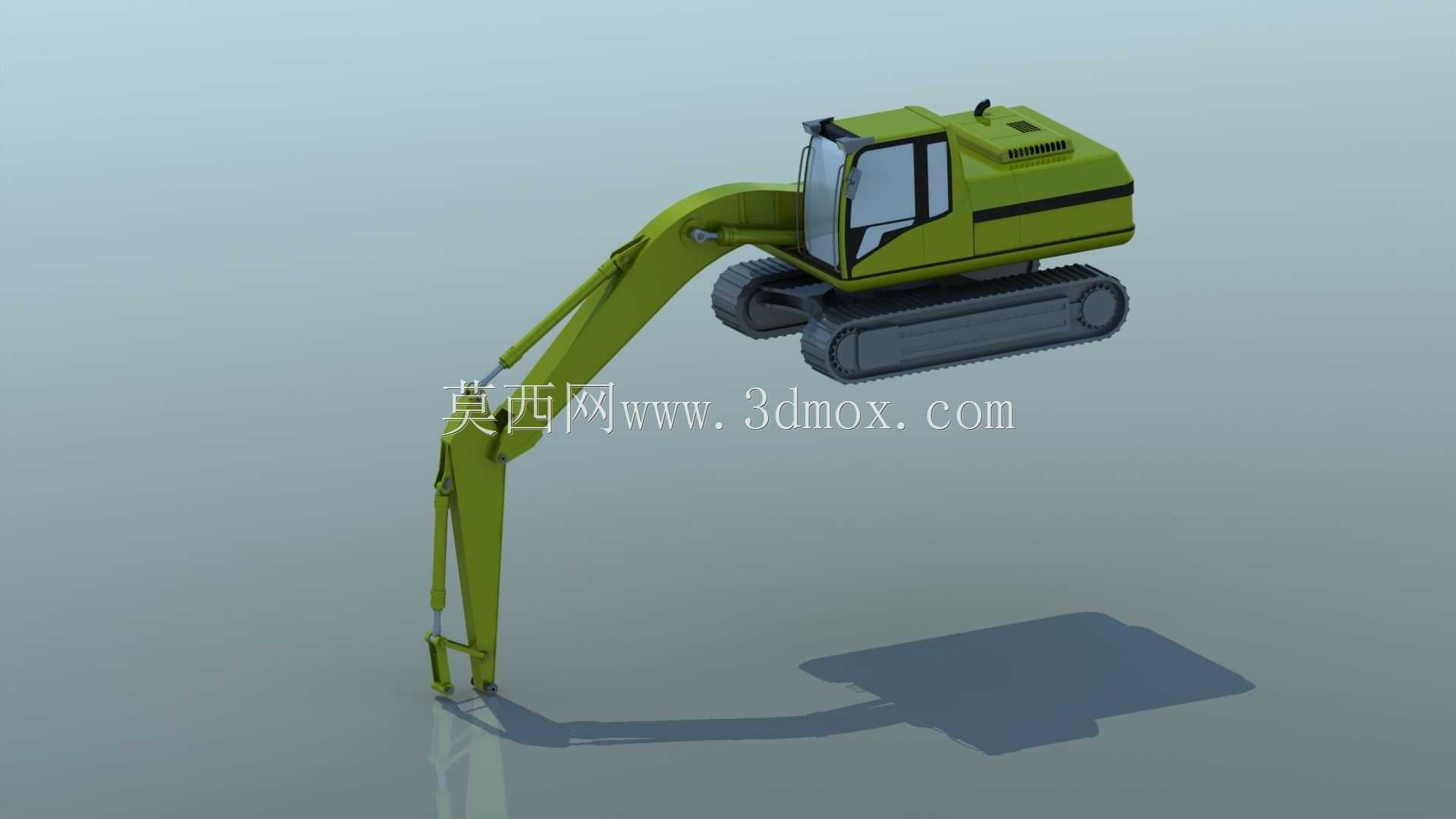

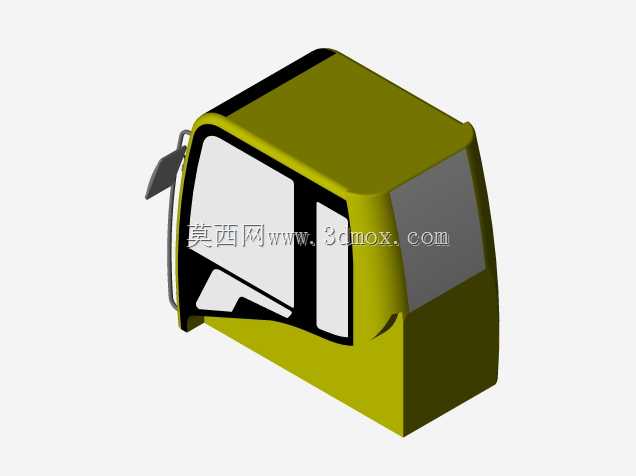

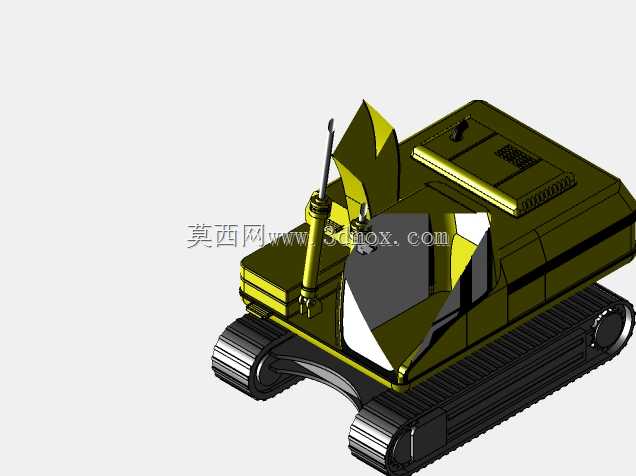

这款履带式液压挖掘机的三维结构设计，聚焦中小型土方作业场景的实际使用需求，可广泛应用于城镇管网开挖、小型场地整平、园林土方造型、农用水利沟渠修造、小型矿山剥离作业等工况，适配狭窄作业面的灵活转场与精细化施工要求，能够完成土方挖掘、散料装卸、坡面修整、破碎拆除等多类作业任务，是中小型工程施工领域的核心作业设备。整机设计过程中，底盘系统与上车车身参考成熟同吨位机型的成熟结构进行适配优化，保证行走稳定性与作业承载能力的平衡，履带行走结构采用标准钢制履带板搭配承重轮、引导轮、驱动轮的经典布局，能够适应泥泞、碎石、松软土路等复杂非硬化路面的通行需求，作业时可提供足够的接地面积，避免作业过程中机身下陷，同时保证大负载挖掘时的机身稳定性，不会出现侧倾风险。动臂斗杆结构按照目标机型的真实作业尺寸进行比例缩放设计，严格匹配真实设备的作业半径、挖掘深度与卸料高度参数，动臂与斗杆的铰接点位置经过反复校核，保证各铰接部位的运动无干涉，同时匹配液压油缸的安装行程范围，确保挖掘动作的流畅性，能够覆盖真实作业场景下的挖掘动作范围，斗杆末端的铲斗连接接口采用标准铰接结构，可根据作业需求更换不同容量的土方斗、岩石斗，或是破碎锤、抓木器等附属作业机具，拓展设备的多场景适配能力。上车部分采用紧凑化布局设计，驾驶室设置于机身左侧靠前位置，保证驾驶员拥有开阔的作业视野，能够清晰观察铲斗作业位置与周边场地情况，机身后部的动力舱与液压油箱、燃油箱采用集成化布局，在保证维护保养空间充足的前提下，尽可能压缩机身尾部回转半径，适配狭窄场地的回转作业需求，减少回转过程中与周边障碍物发生碰撞的风险。整机外形尺寸严格遵循真实设备的比例关系，各部件的安装边界经过精准校核，所有铰接部位的配合间隙符合工程机械的设计规范，既保证三维结构的装配合理性，也能够直观呈现设备的真实结构组成，可用于工程机械结构教学、作业工况模拟演示、设备改装方案验证等场景，帮助相关人员清晰理解履带式挖掘机的结构组成与运动逻辑。设计过程中针对作业装置的两种配置方案做了结构区分，分别对应带镇流器与不带镇流器的配置差异，能够匹配不同作业配重需求下的整机平衡要求，保证不同配置下的作业稳定性都能达到设计标准。
