克里夫隆简易金属抽屉结构设计

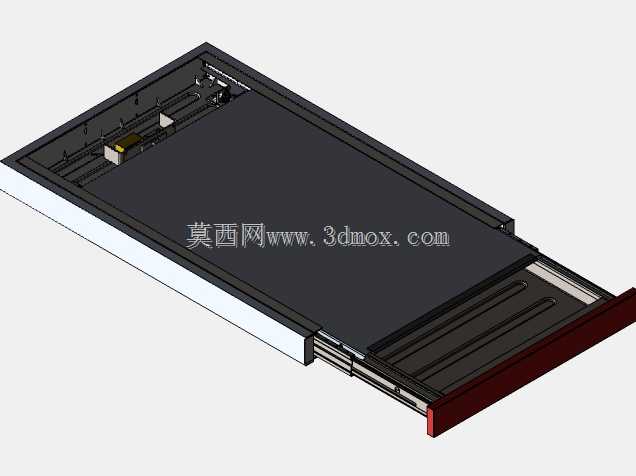

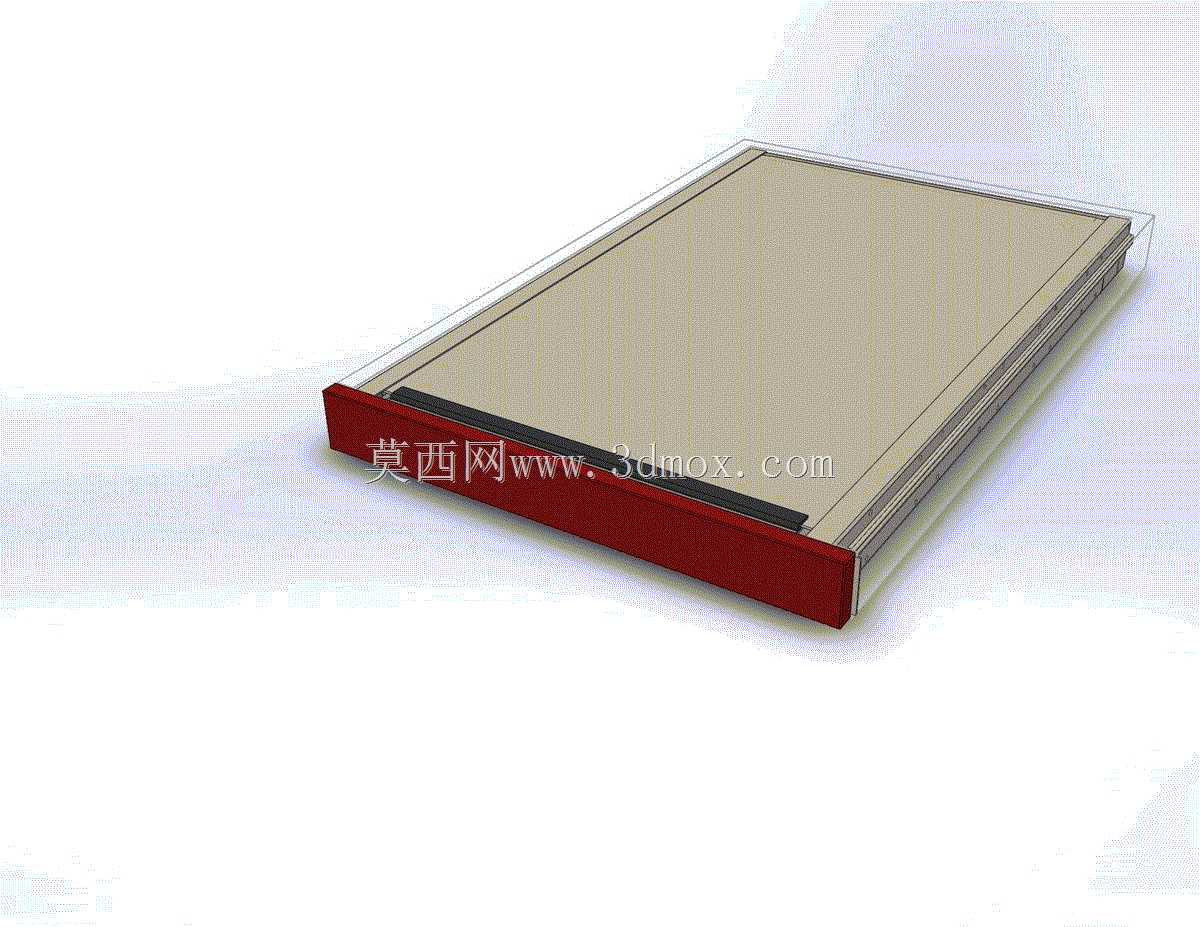

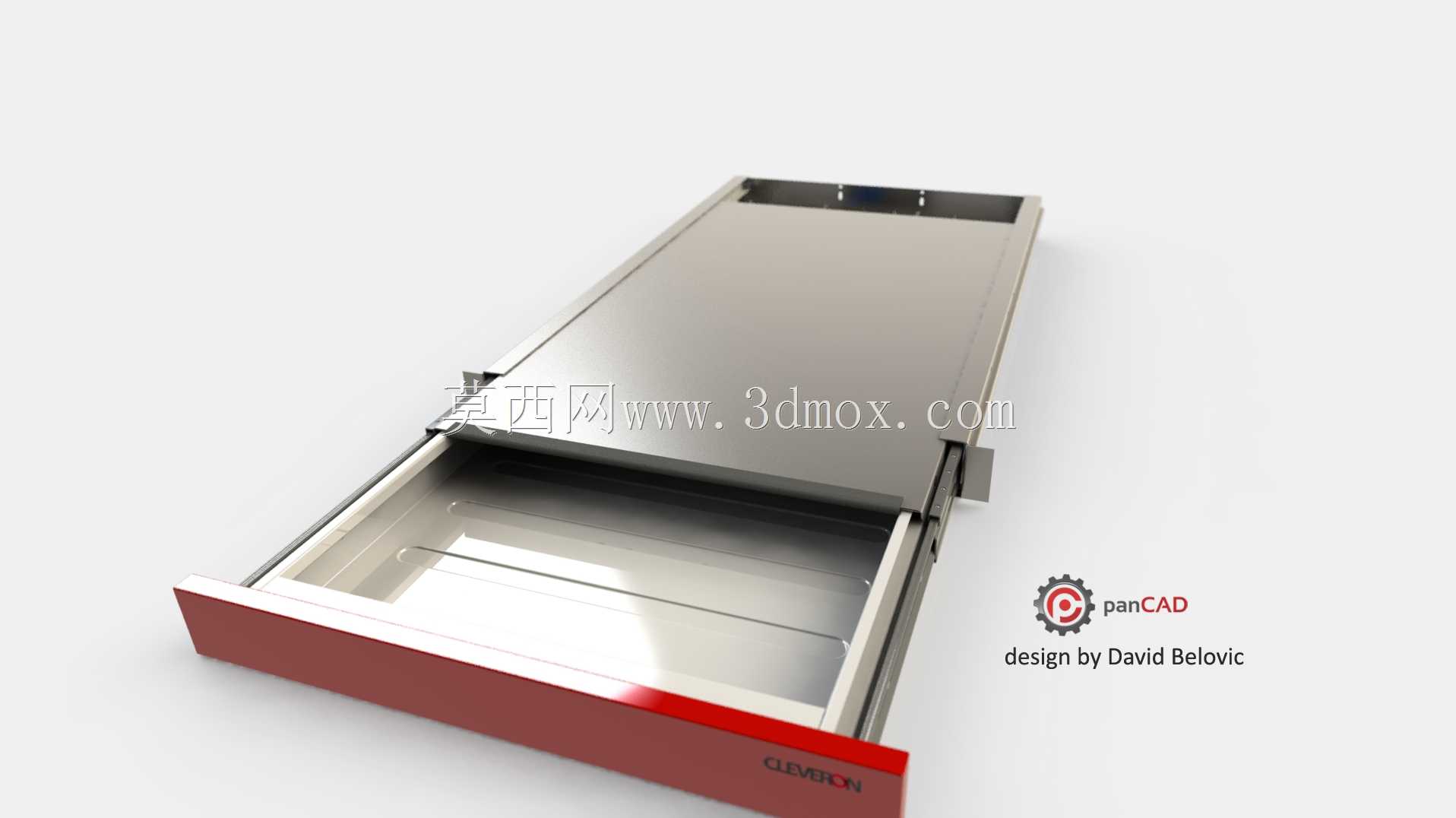

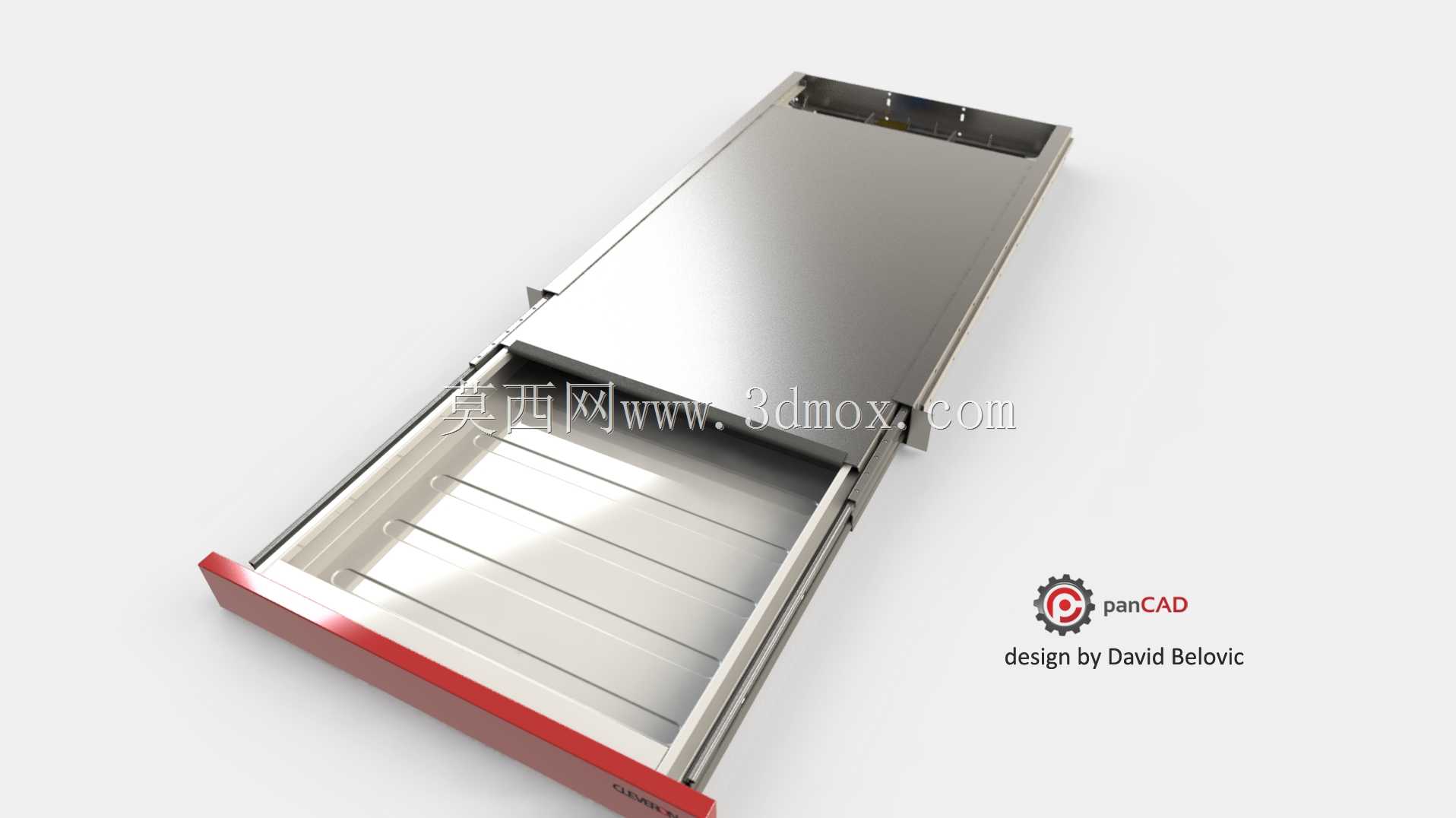

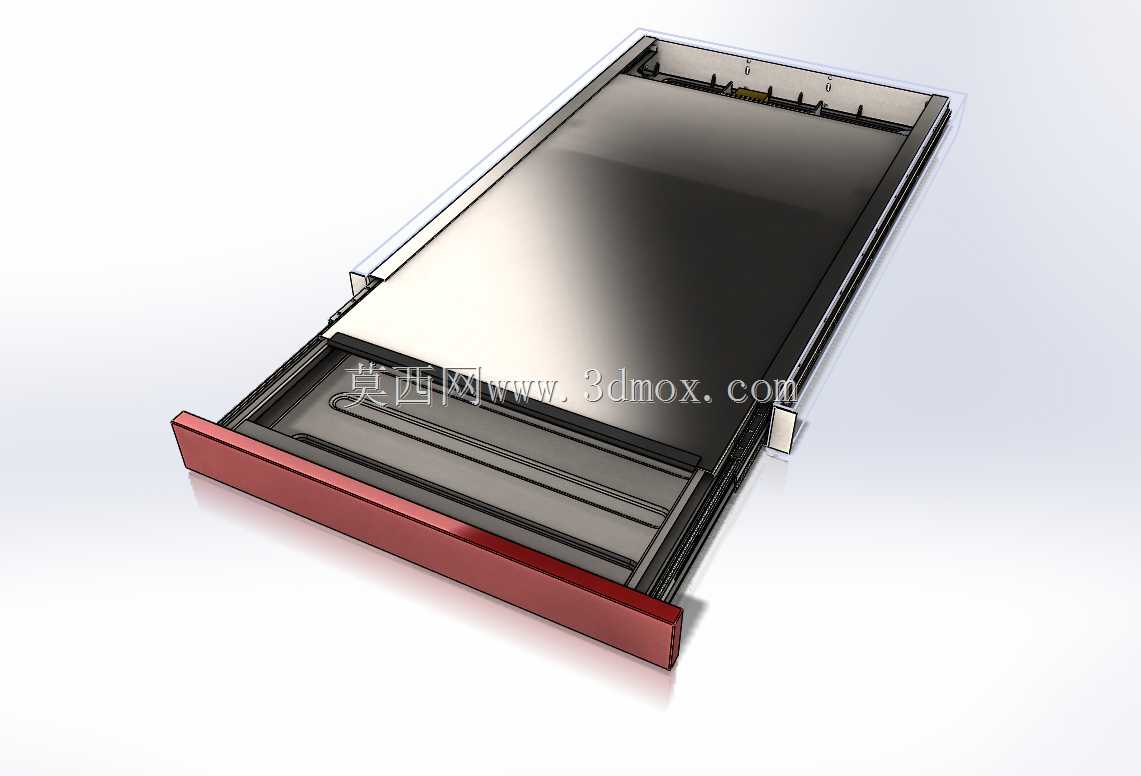

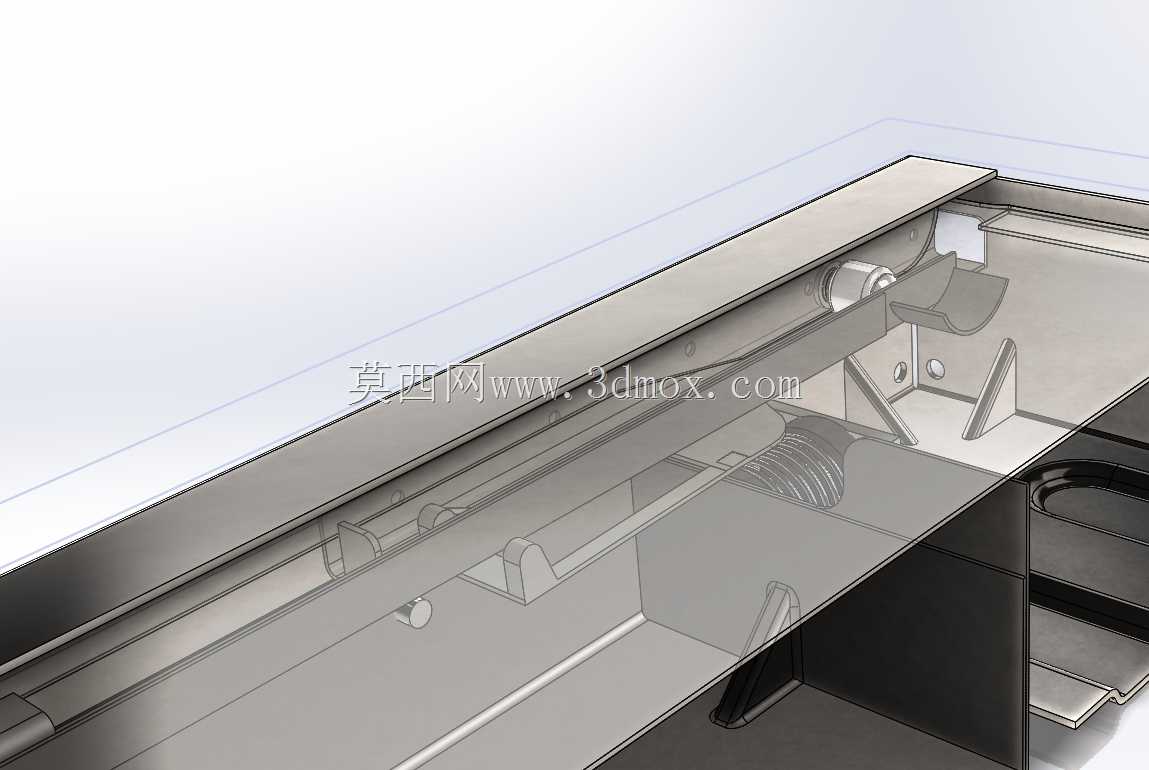

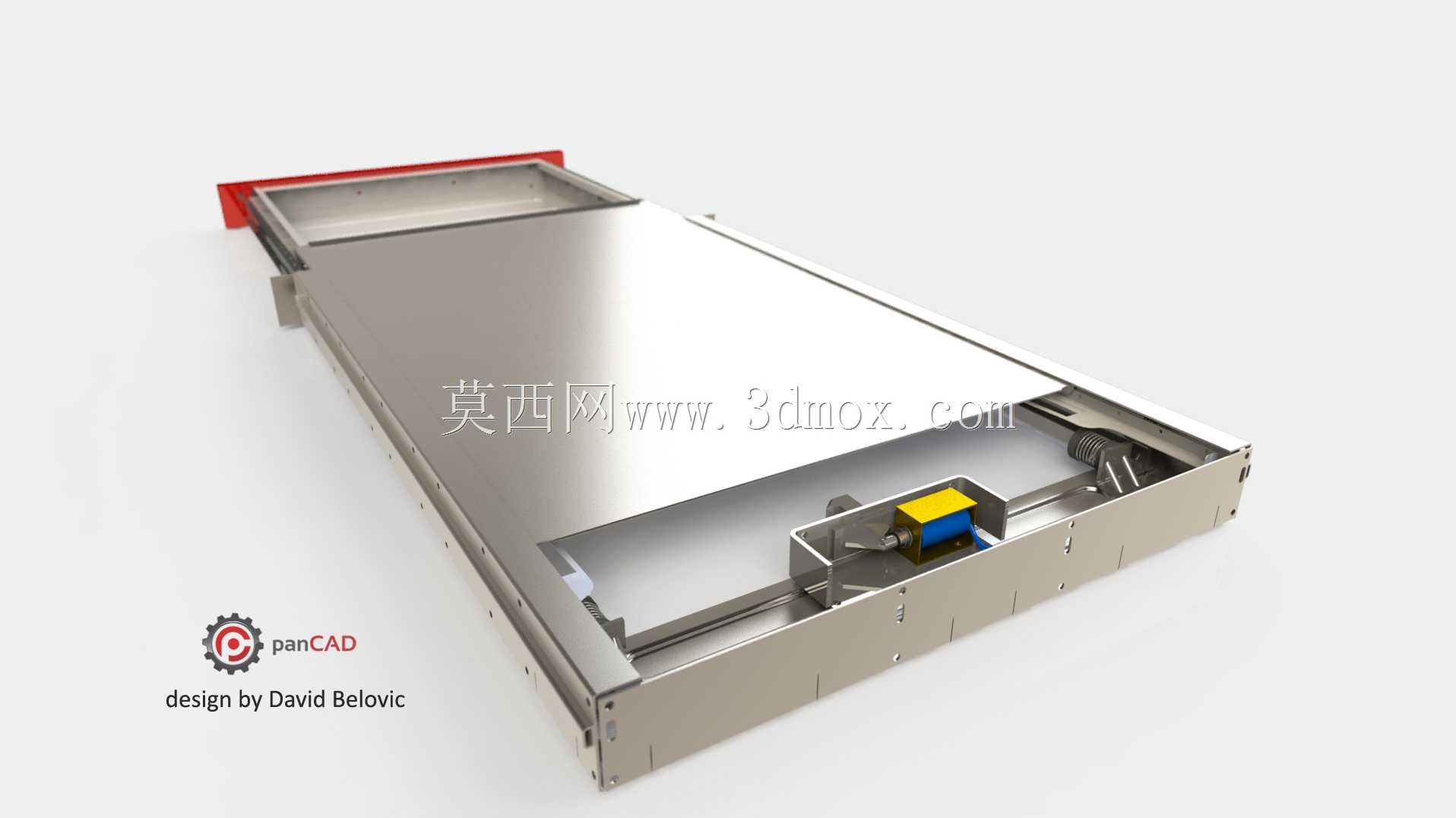

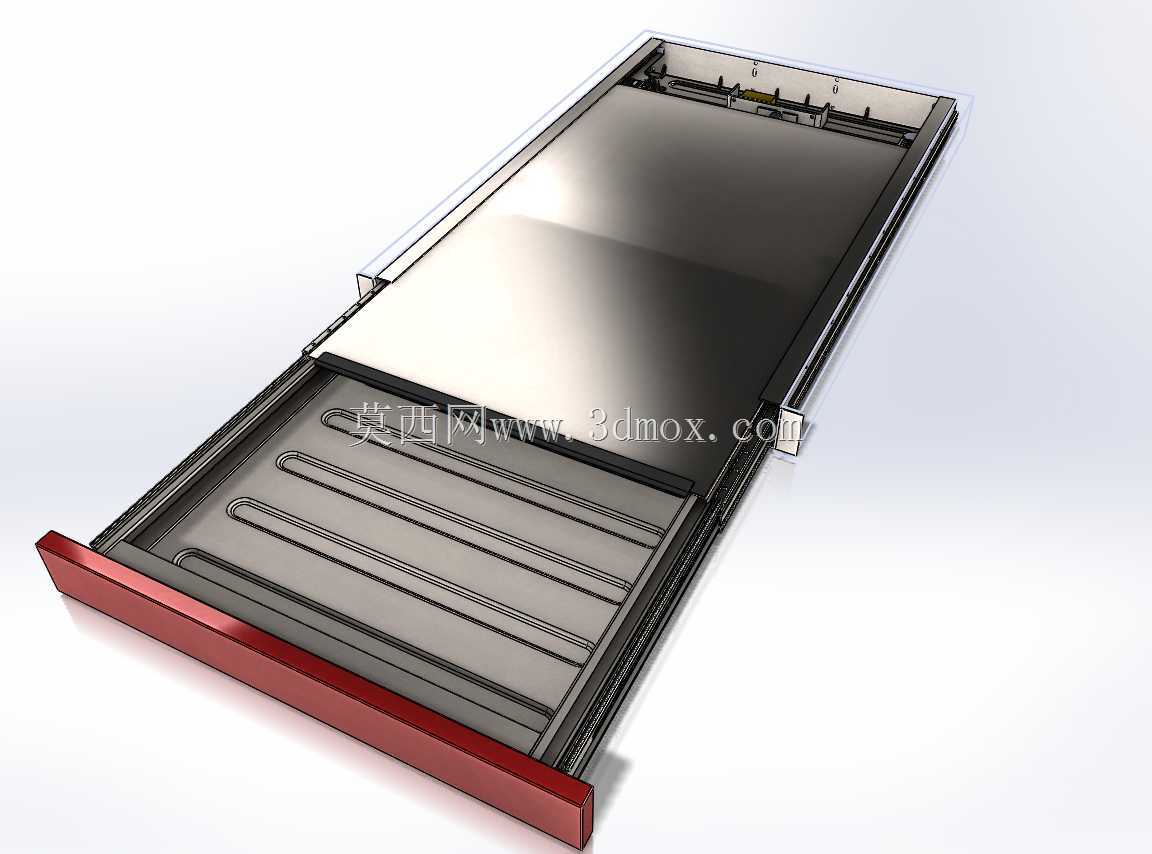

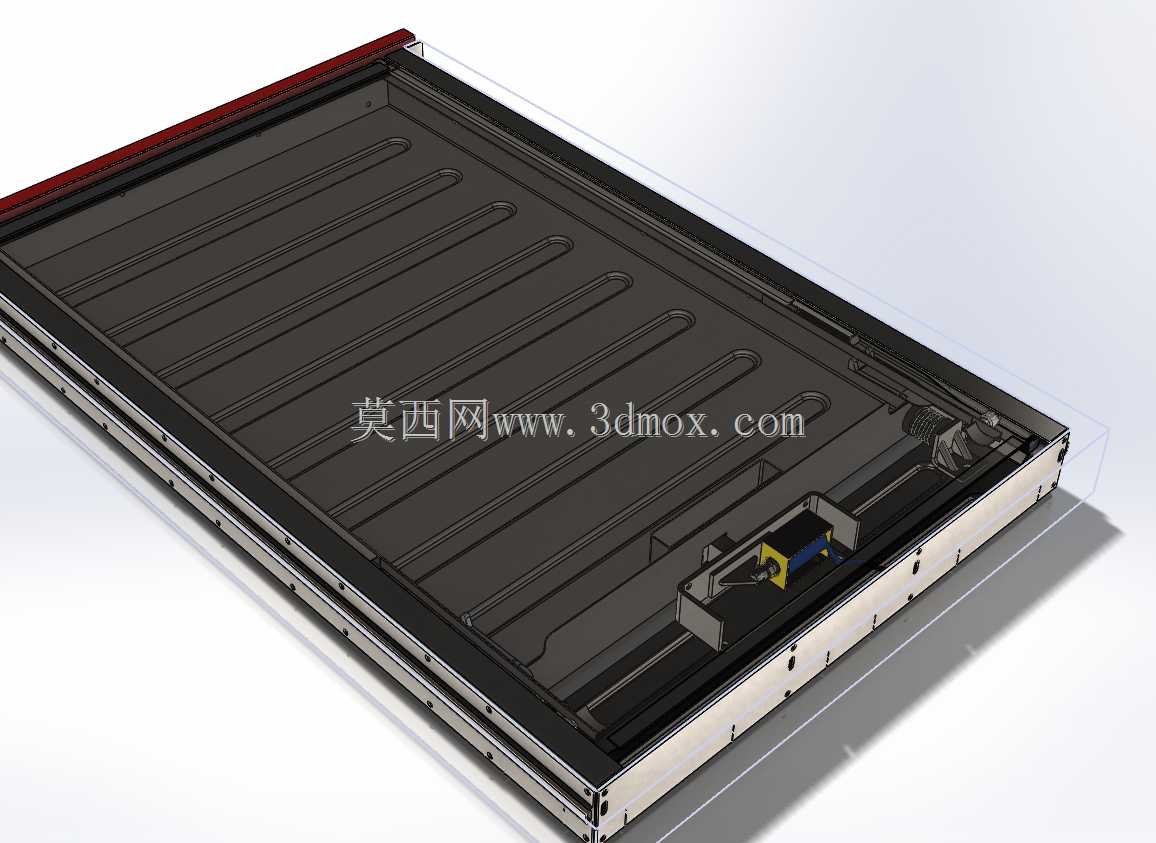

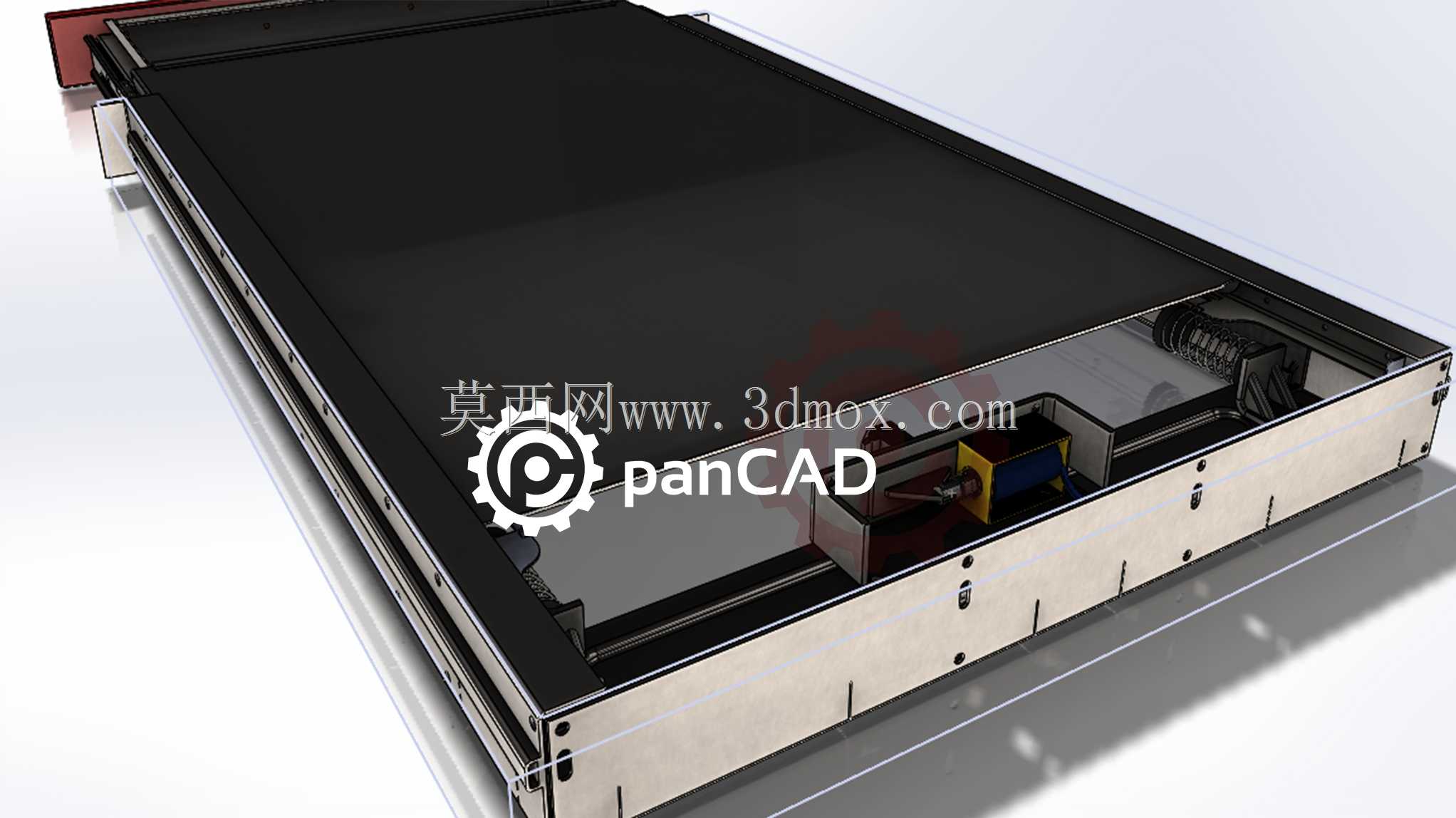

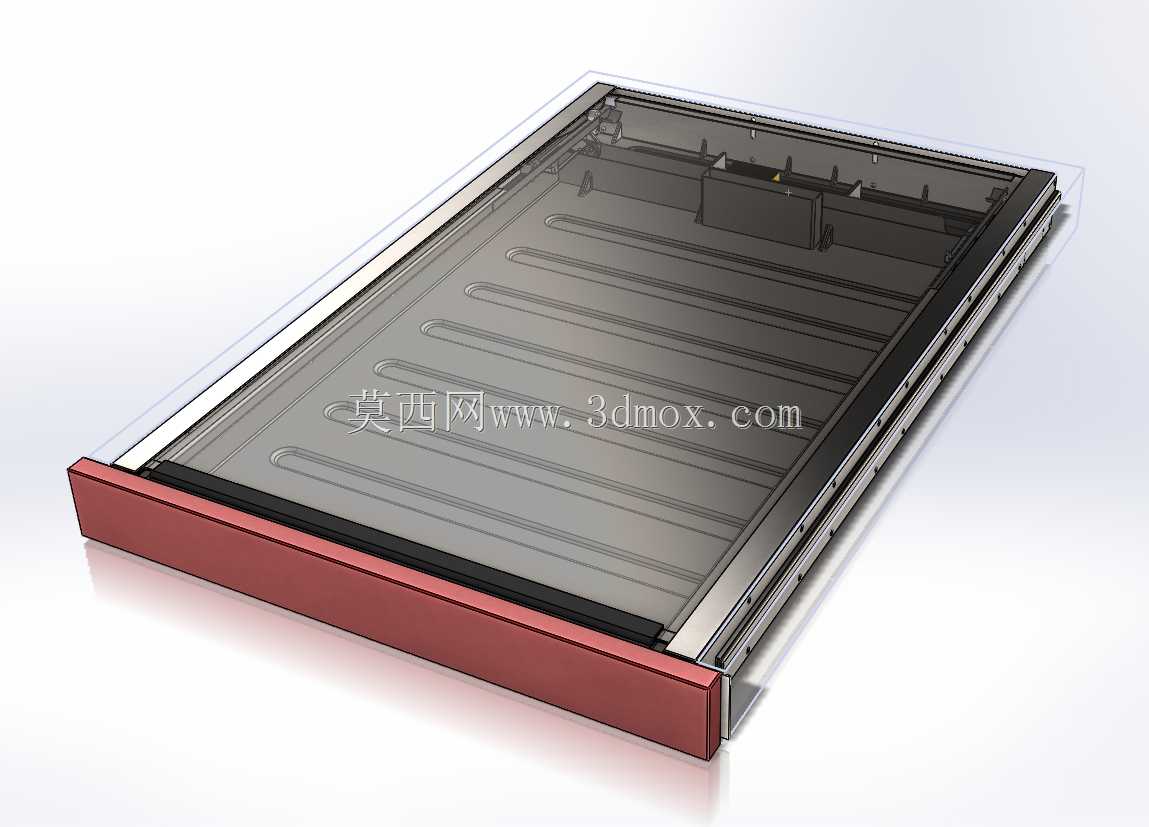

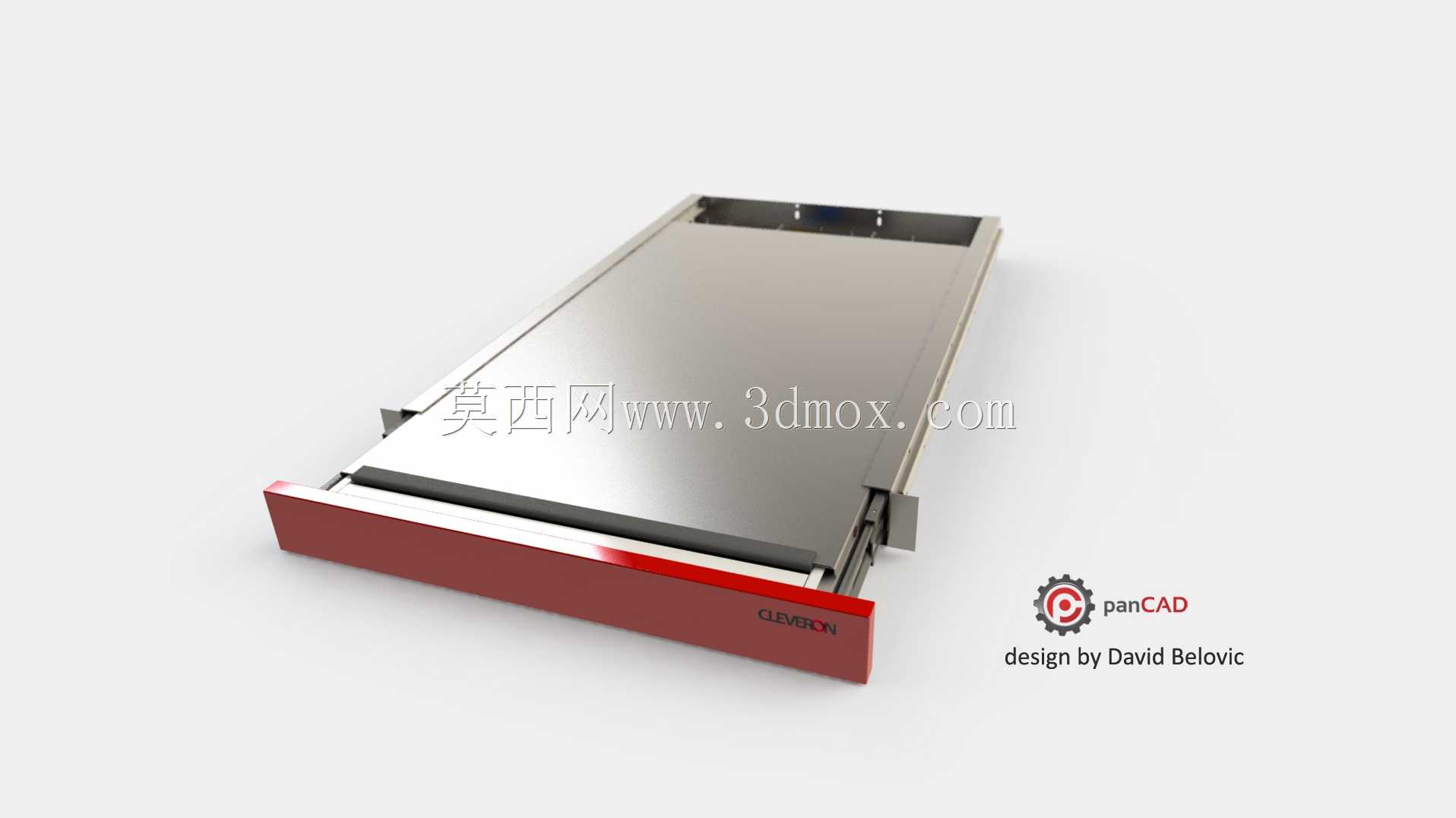

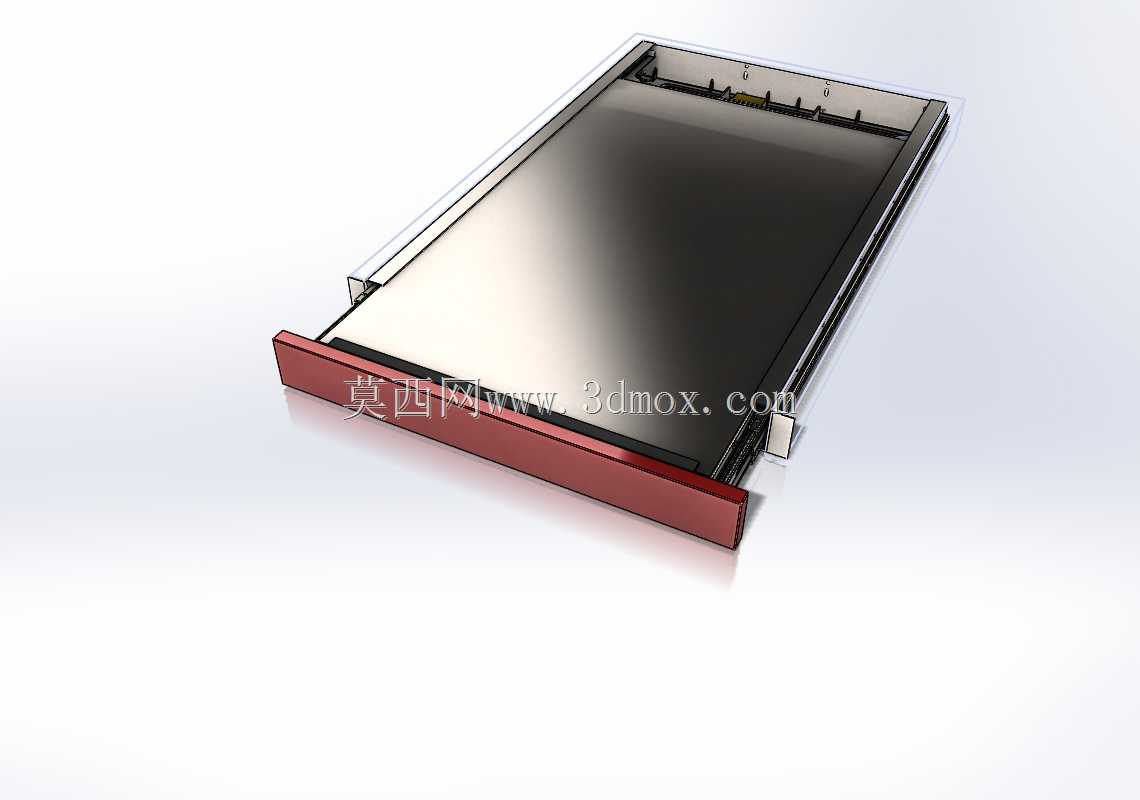

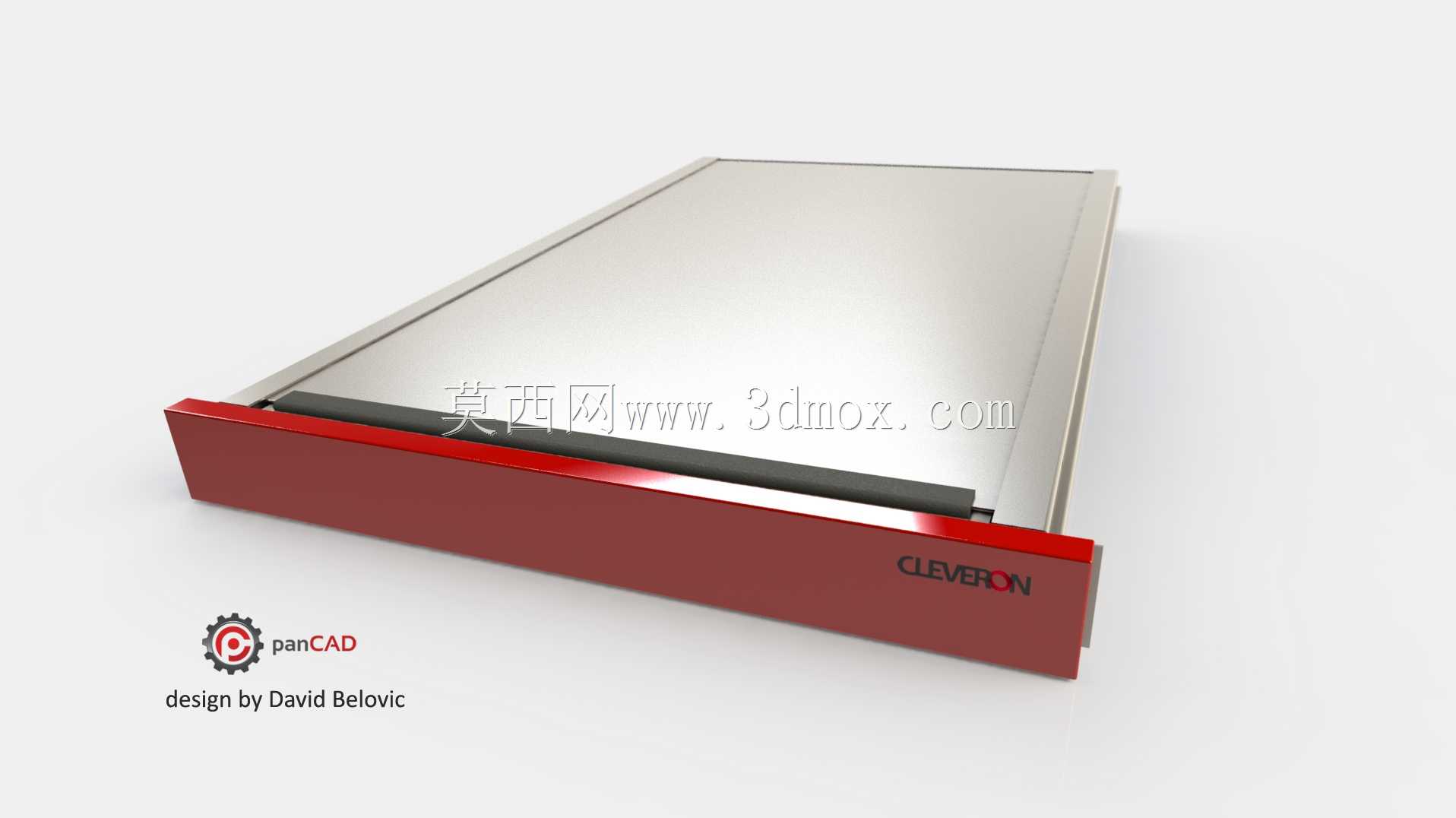

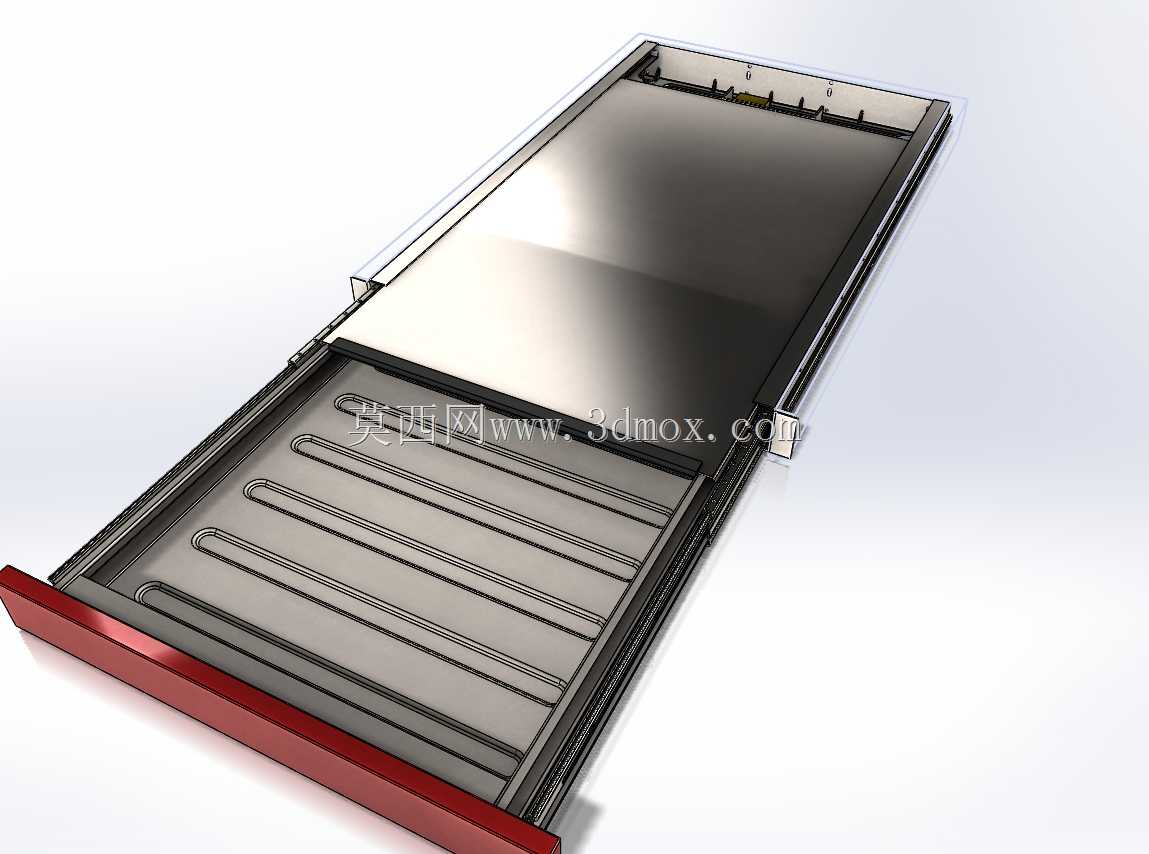

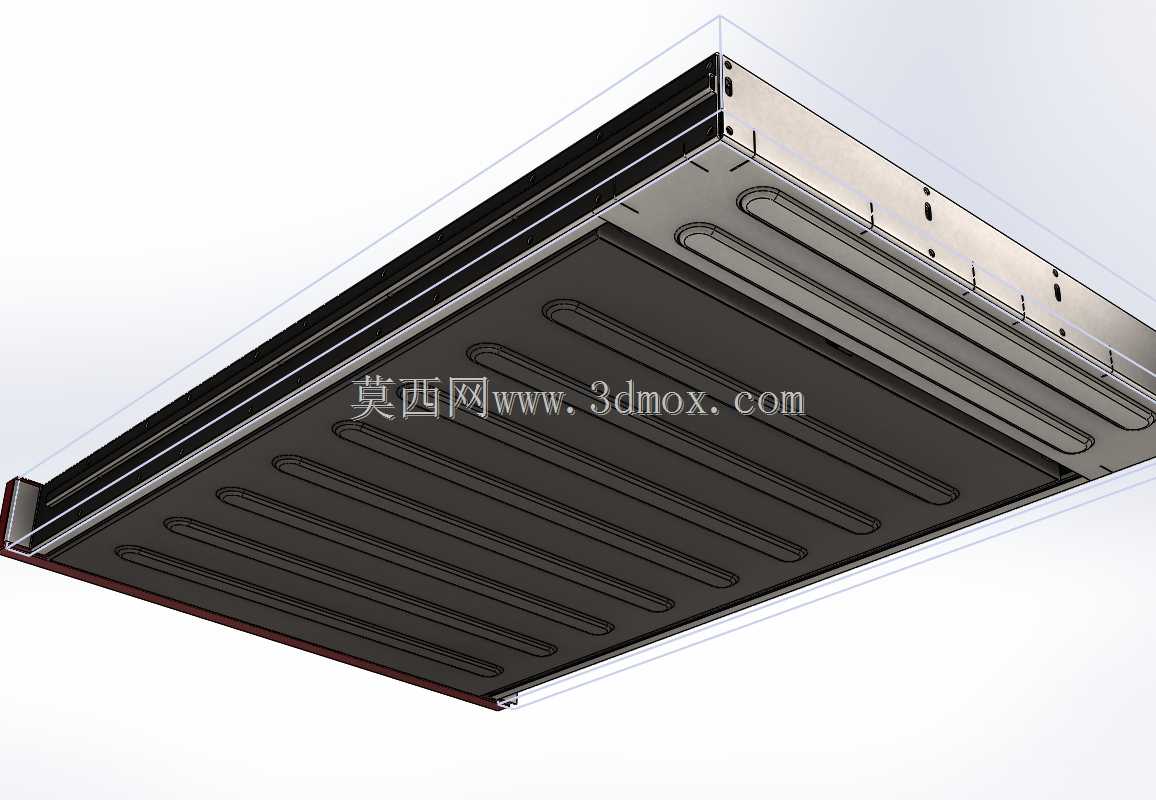

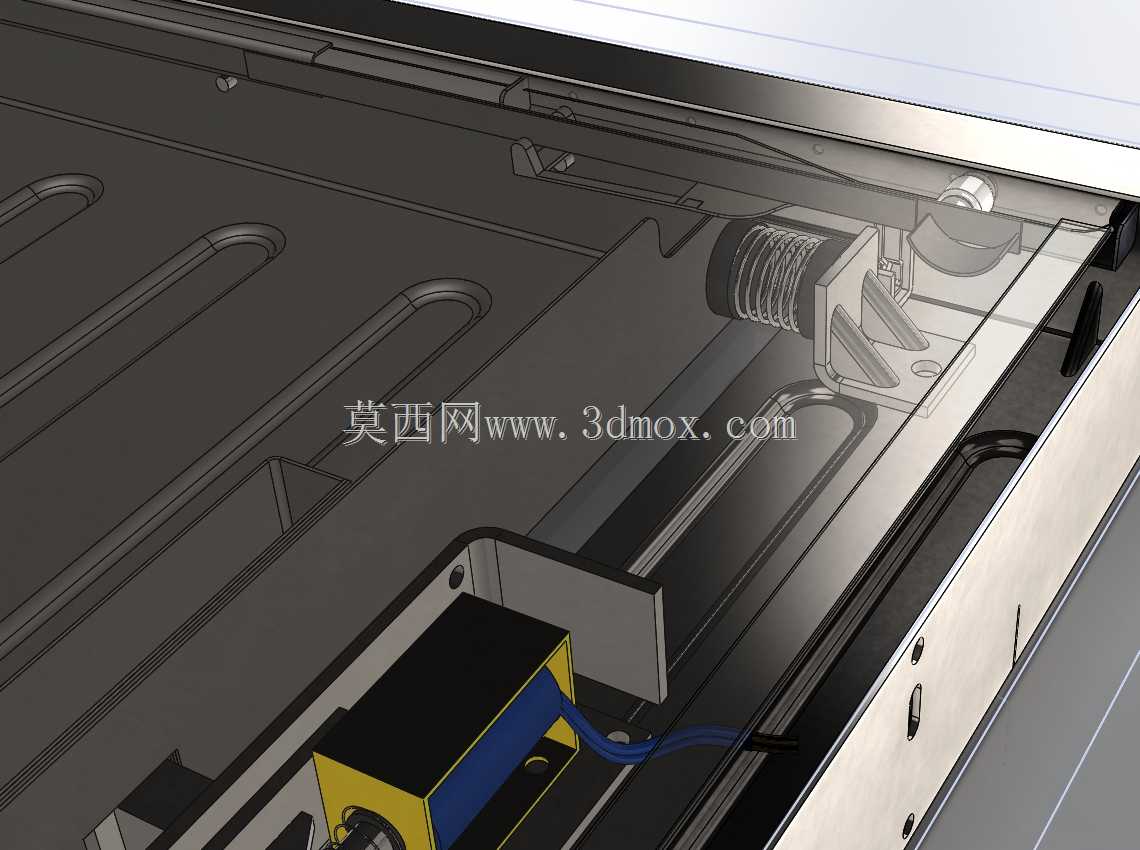

这款简易金属抽屉主要面向终端零售展示、小型物件收纳的应用场景，可嵌入展示柜体、桌面收纳台、小型自助服务终端等设备中，承担小件物品存放、展示触发式递送的功能，适配需要轻量弹出交互的储物需求，无需复杂电控系统即可实现基础的抽拉与弹出动作，适合低成本、易维护的商用储物场景使用。整体采用全金属钣金材质打造，设计阶段优先考量整体重量与制造成本的平衡，金属盖板自重控制在1.8千克，部件结构简单直白，没有冗余的复杂电子组件，全部依靠纯机械结构实现动作逻辑，日常维护难度极低，批量生产的成本控制优势明显。抽屉的核心功能逻辑围绕触发式弹出设计：当终端发送触发信号后，执行器电磁阀门向后拉开锁止结构，两侧布置的两个压缩弹簧随即释放预紧弹力，将抽屉向前推出数厘米距离，方便使用者抽取内部放置的物件；结构上做了限位设计，抽屉背面的机械限位结构会限制抽屉的最大弹出距离，避免抽屉完全脱出，当盖板完全闭合时，抽屉也可以实现完全锁止关闭，不会出现自行滑出的问题。设计过程中同步迭代了滑动盖止动机构，在抽屉弹出路径末端设置两个弹簧作为止动缓冲，让抽屉弹出到最外层位置时能够平稳停靠，不会出现硬碰撞回弹的问题，开合动作顺滑无卡顿。整体外形为规整的薄型长方体结构，边缘做了收边处理避免钣金锐边划伤，安装时可直接嵌入对应尺寸的柜体预留槽位，不需要额外加装复杂的固定配件，适配的安装槽位仅需匹配抽屉的长宽高边界即可完成装配，适配性较强。当前结构为原型概念设计阶段的方案，核心机械动作逻辑已经验证可行，纯机械的结构设计没有复杂电子元件，故障率远低于电控弹出结构，适合对可靠性要求高、维护条件有限的商用场景使用，后续可根据实际安装场景的尺寸需求调整钣金厚度、弹簧弹力参数以及整体长宽尺寸，适配不同的储物容量需求。
