双轴联动光伏追日发电支撑装置

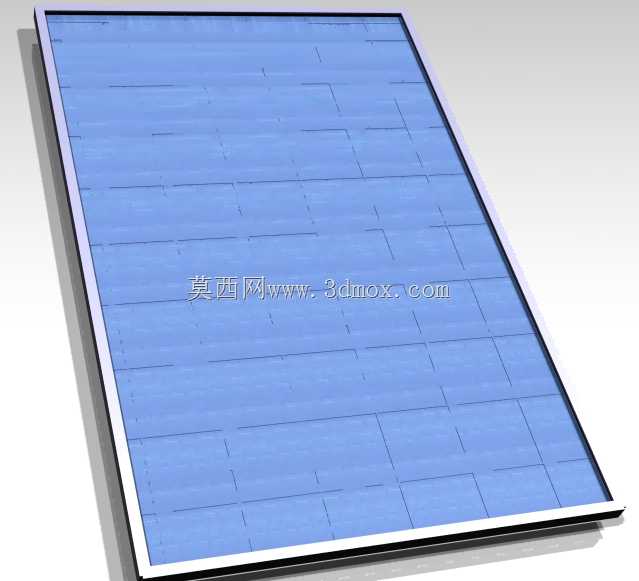

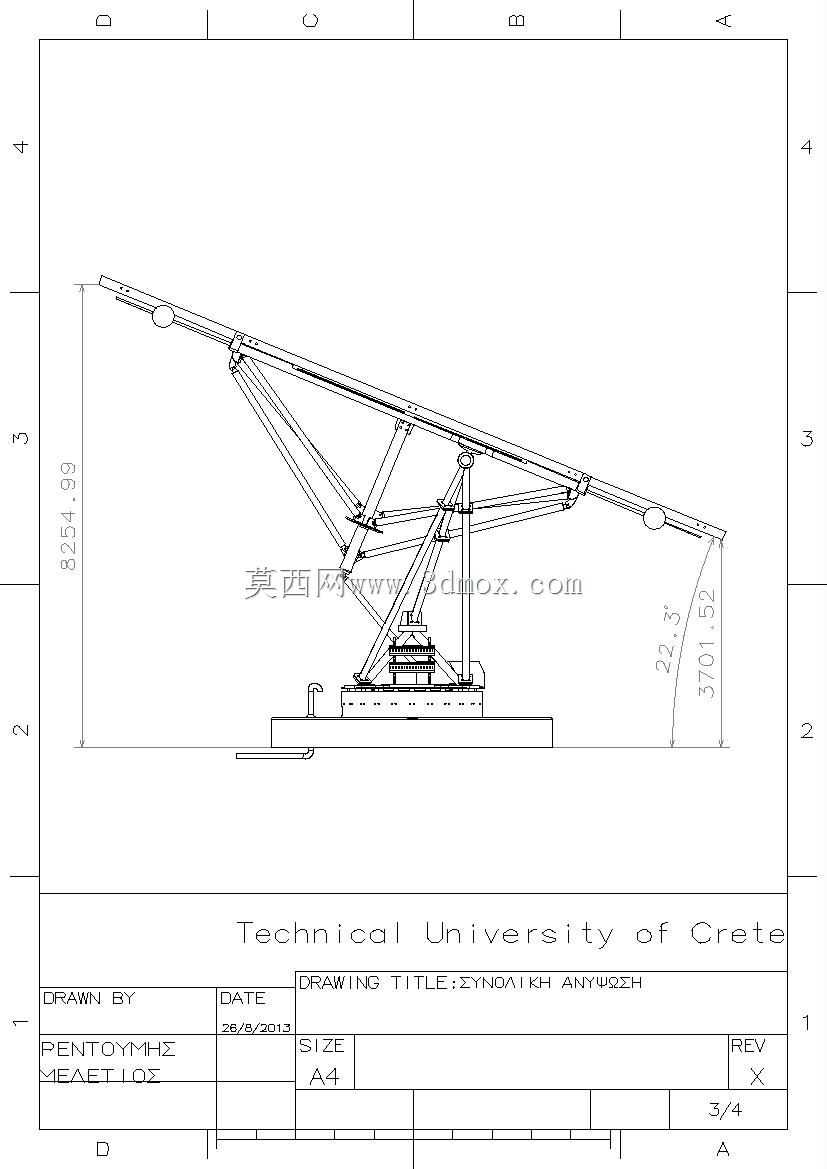

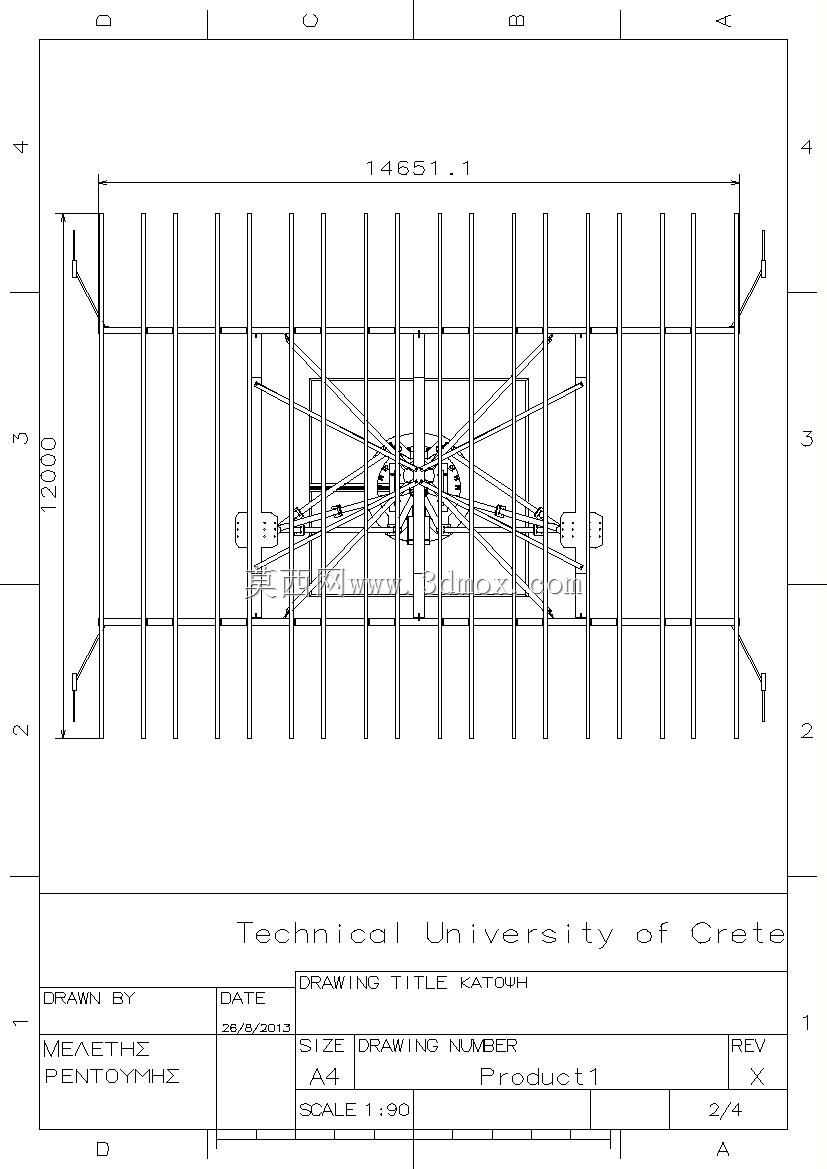

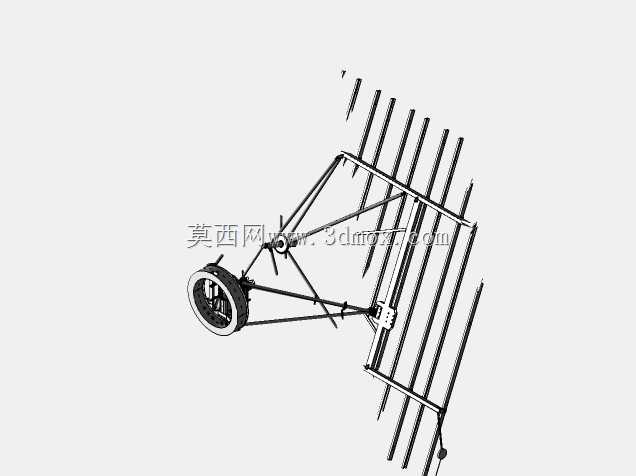

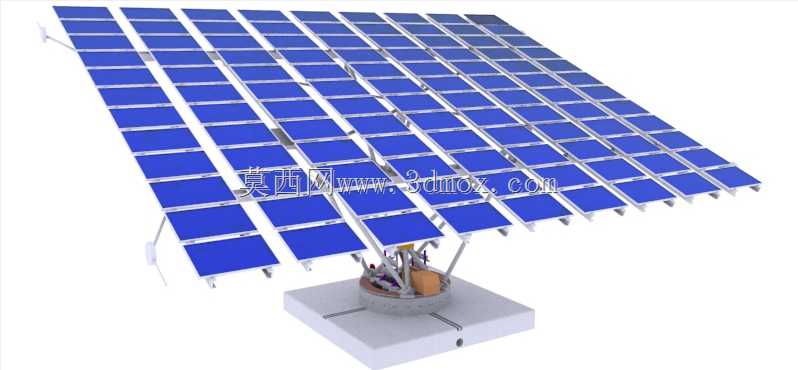

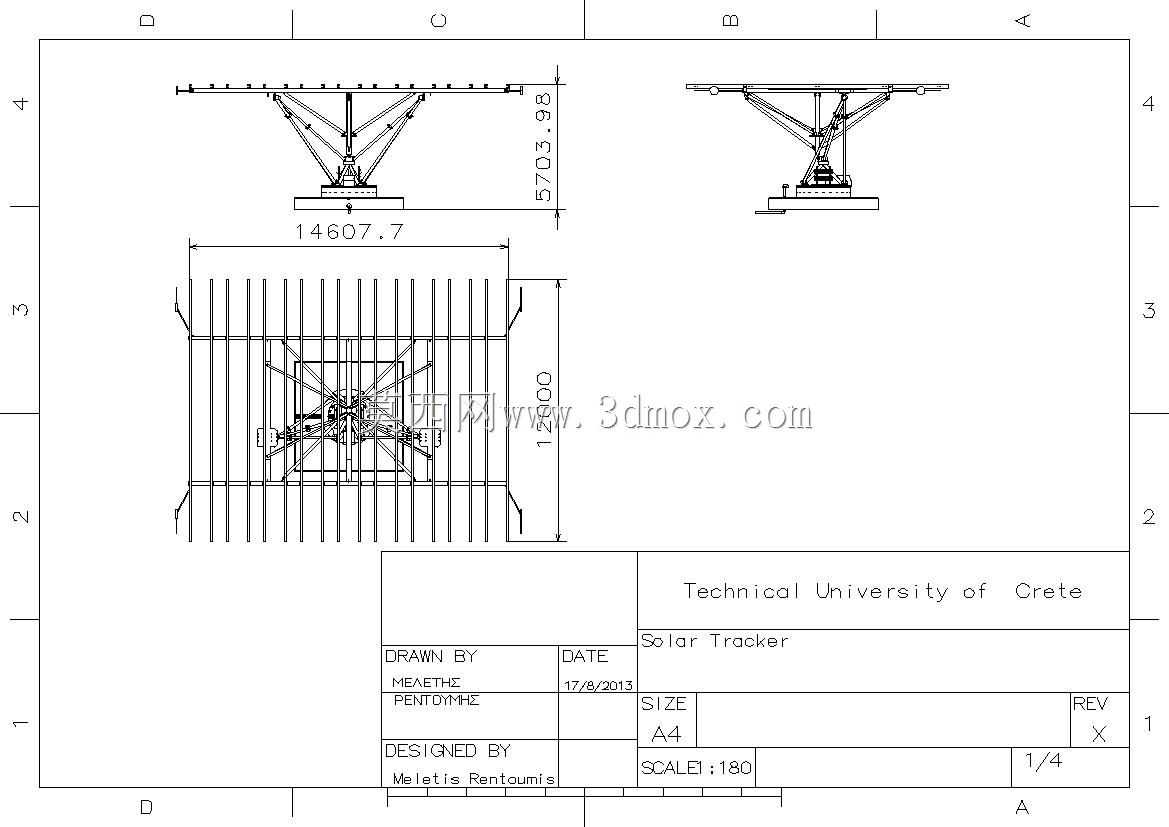

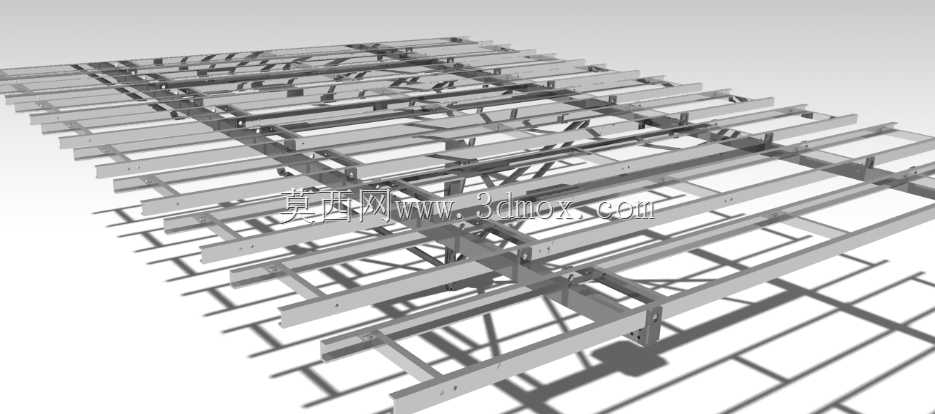

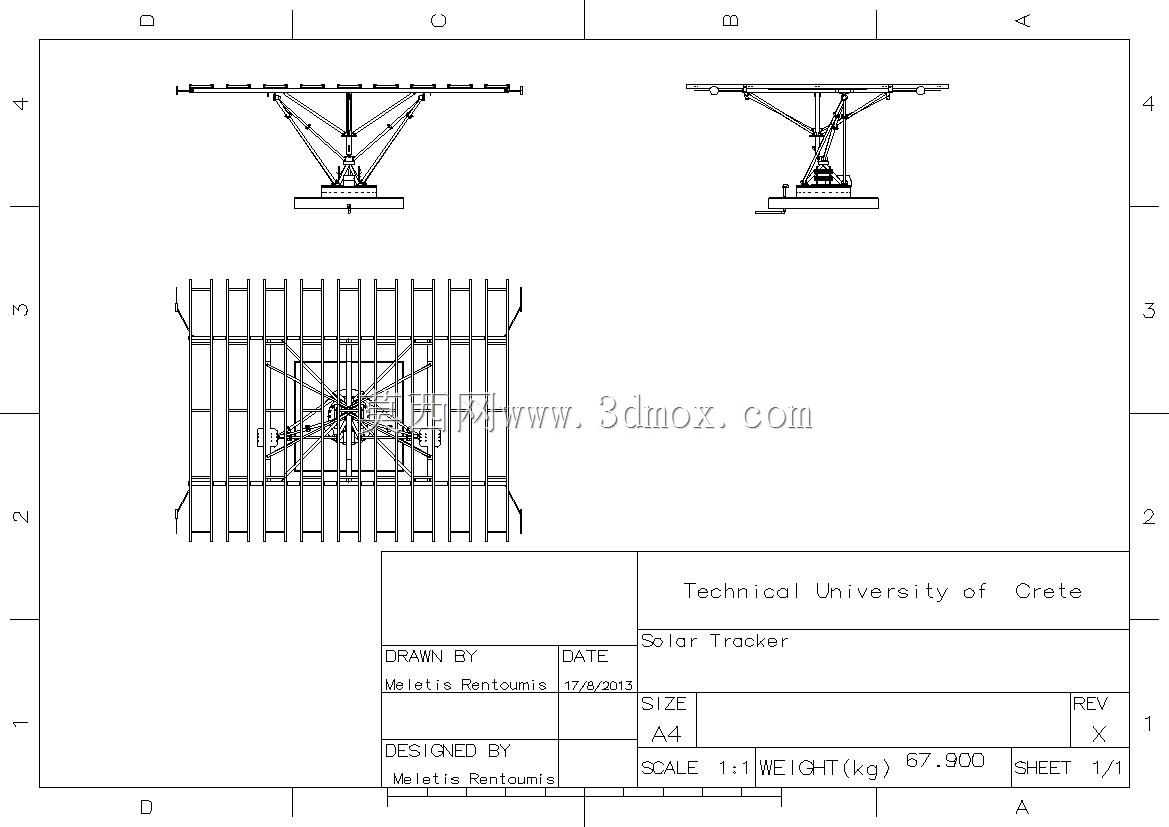

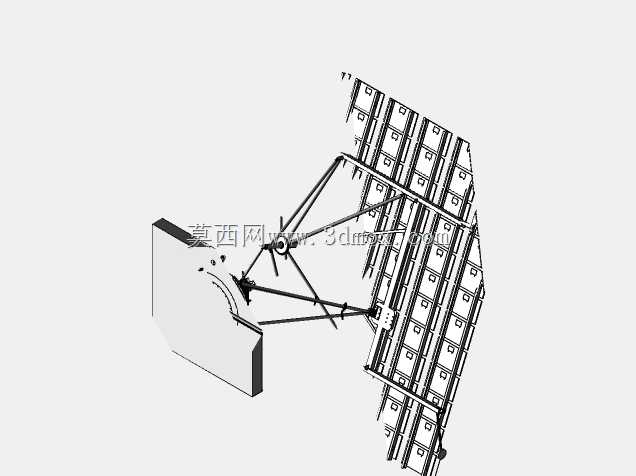

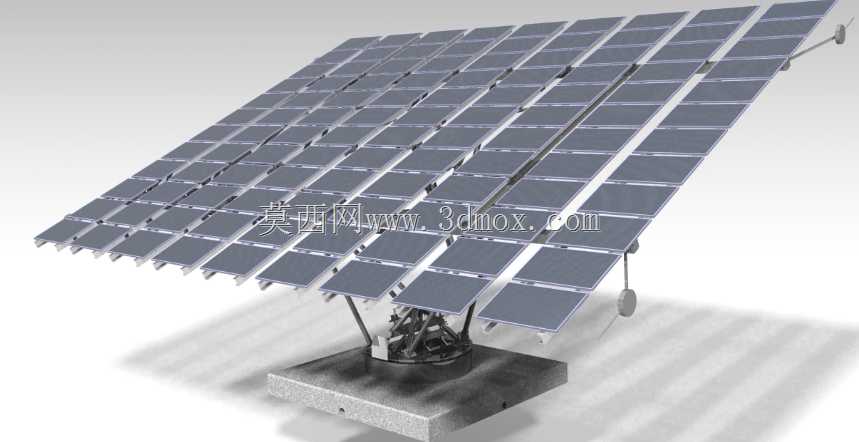

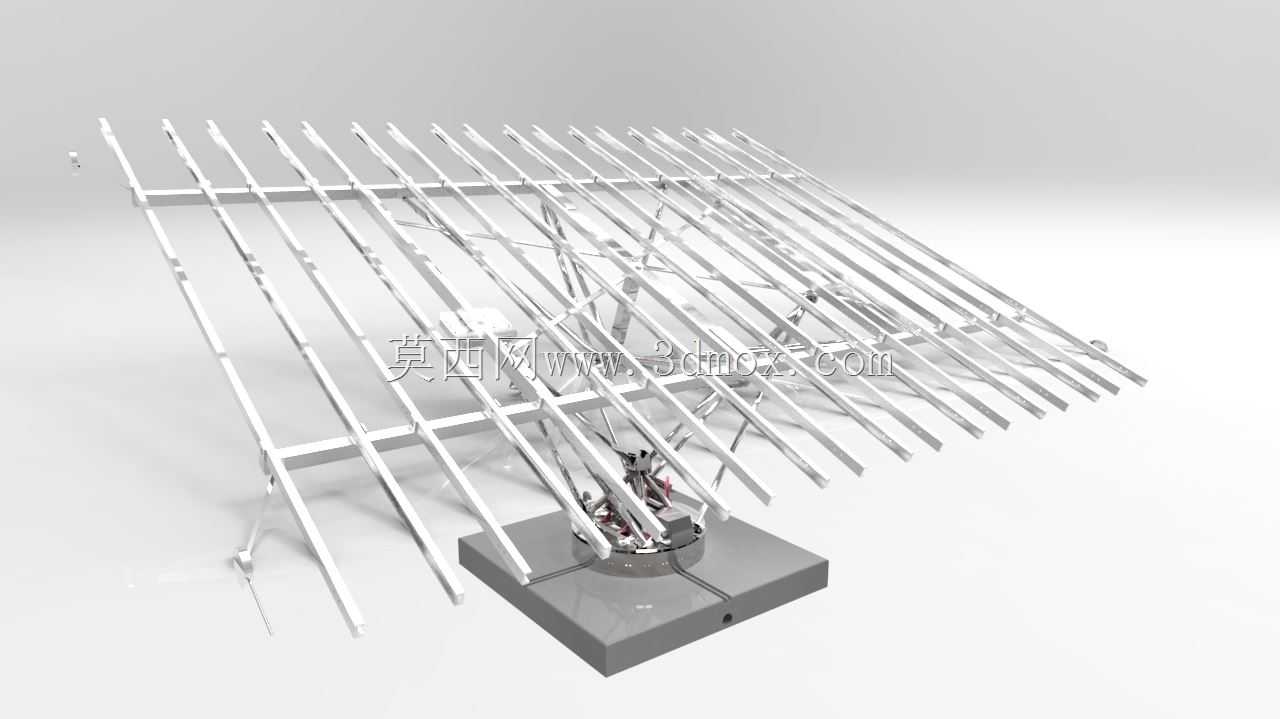

这套双轴光伏追日装置主要面向集中式地面光伏电站、山地光伏项目、工商业屋顶分布式光伏场景设计，核心用途是通过实时调整光伏组件的朝向与倾角，让组件平面始终保持与太阳入射光线垂直，大幅提升单位面积光伏板的光能接收效率，相比固定倾角支架可显著提升光伏发电量，降低光伏项目的度电成本，适配平原、缓坡、沿海滩涂等多种户外安装场景。装置整体采用下部混凝土配重基座作为承载基础，基座上方集成双轴回转驱动机构，水平方向可实现360度方位角转动，俯仰方向可覆盖从水平到接近垂直的倾角调整范围，能够适配不同纬度地区的太阳高度角变化，从日出到日落全程追踪太阳运行轨迹。上部支撑框架采用矩阵式排布设计，可承载上百片单晶光伏电池板，框架采用桁架式受力结构，在保证整体结构强度的同时尽可能降低自重，减少下部驱动机构的负载，同时预留了组件安装的标准孔位，适配主流规格的晶硅光伏组件安装，组件排布间隙经过精准计算，避免追日转动过程中相邻组件出现遮挡阴影，保证所有电池板都能无遮挡接收光照。设计过程中充分考虑户外长期运行的可靠性，回转驱动部位采用密封式结构设计，可阻挡雨水、沙尘侵入内部传动结构，降低后期运维频次；基座的配重经过受力校核，可抵御常规地区的大风荷载，避免强风天气下装置出现倾覆风险。安装边界方面，装置单套覆盖的有效受光面积达百余平方米，安装时需预留足够的阵列间距，避免相邻追日装置在低角度光照时出现互相遮挡，基座采用预埋螺栓与地面基础固定，无需复杂的现场焊接作业，可实现快速装配部署。整套装置的传动逻辑围绕太阳运行轨迹算法设计，可根据安装地的经纬度自动计算每日太阳位置，自动调整转动角度，无需人工频繁干预，同时可搭配风速传感器，在大风天气自动调整组件至水平避风姿态，保护组件与支架结构不受强风破坏。
