蜗轮蜗杆减速传动机构结构设计

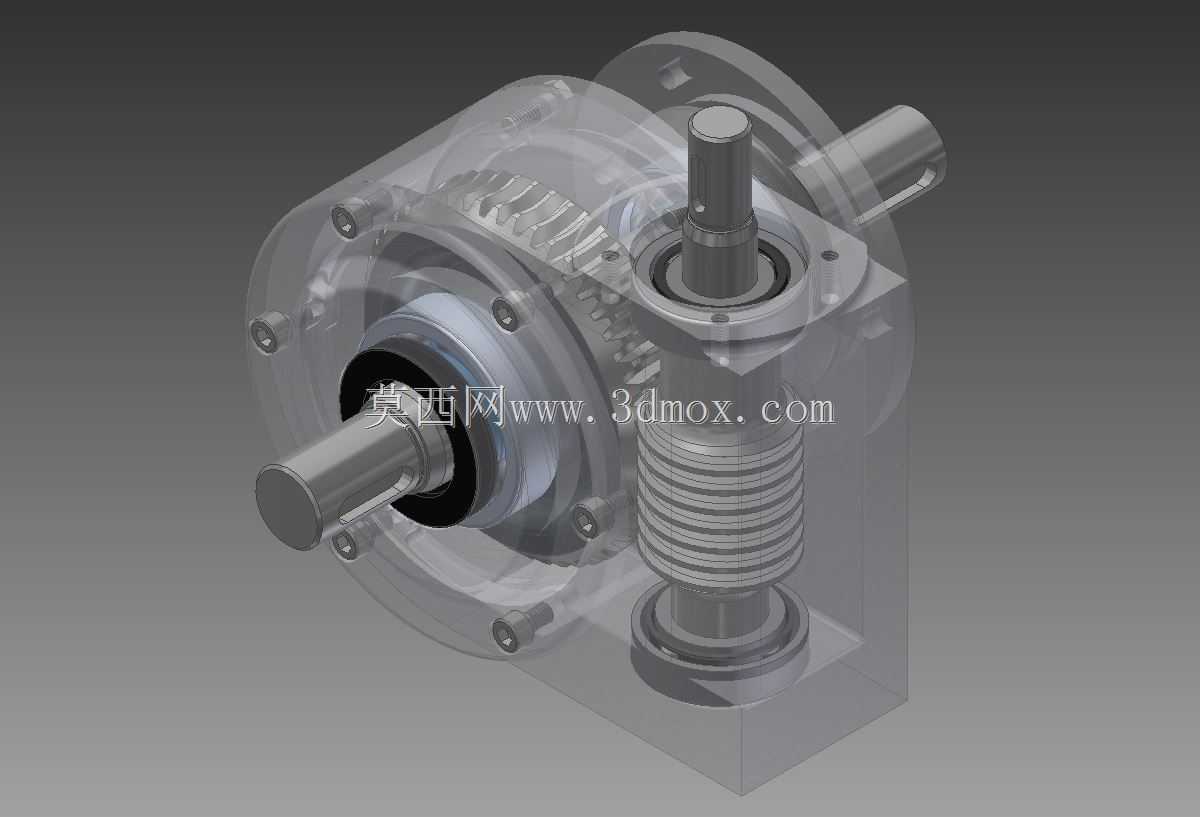

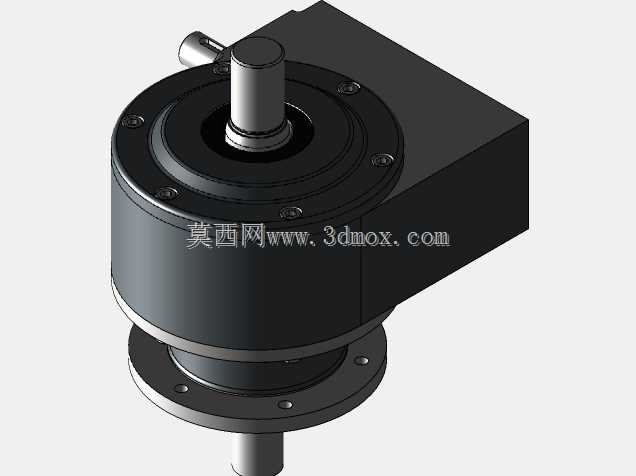

这款蜗轮蜗杆传动结构是动力传递场景中实现大减速比扭矩输出的核心部件，广泛应用于输送设备、轻工包装机械、食品加工生产线、小型起重装置以及自动化输送线的动力端，能够在交错轴动力传递场景下完成高扭矩低转速的动力转换，适配输入轴与输出轴垂直交错的安装布局需求，解决平行轴齿轮传动无法覆盖的空间排布问题。从实际使用场景来看，这类结构常被用于需要反向自锁的传动场合，当蜗杆导程角小于啮合轮齿间当量摩擦角时，机构可实现反向锁止，仅能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，能够在起重、俯仰类机构中起到天然的防坠保护作用，无需额外加装制动组件即可满足负载停位的安全要求，大幅降低配套设备的结构复杂度与制造成本。在功能特性设计上，该结构采用单头蜗杆与蜗轮啮合的布局，可在较小的结构空间内实现较大的传动比，相比同级减速能力的平行轴齿轮组，整体结构更紧凑，体积可缩小三分之一以上，同时啮合过程中轮齿为渐进式线接触，传动平稳性更强，运行过程中的冲击、振动与噪声远低于直齿轮传动结构，适合对运行静谧性有要求的民用与轻工设备场景。设计过程中充分考虑了安装边界与配合公差，箱体采用一体化铸造型腔结构，两侧预留输入轴、输出轴的轴承安装位，轴承位同轴度公差严格控制在合理区间，保证蜗杆与蜗轮的中心距精度，避免啮合间隙过大导致的传动回差，或是间隙过小引发的轮齿磨损加剧问题；蜗杆轴两端采用深沟球轴承支撑，可同时承受径向载荷与少量轴向载荷，匹配蜗轮传动过程中产生的轴向分力，输出轴端额外设置轴肩定位结构，保证蜗轮安装位置与蜗杆的啮合中心面对齐，避免偏载导致的轮齿局部磨损。外形结构上采用方形箱体设计，安装面预留规整的螺栓固定孔位，可直接适配水平、垂直等多种安装姿态，箱体侧面预留注油与放油孔位，方便日常维护时更换润滑脂，啮合腔采用密封结构设计，可防止润滑介质泄漏同时阻挡外界粉尘杂质进入啮合区域，延长轮齿的使用寿命。整体结构的输入轴与输出轴伸出长度、轴径尺寸均按照通用安装标准设计，可直接匹配常规规格的联轴器、带轮等传动连接件，无需额外定制转接部件，能够快速集成到各类设备的动力传动系统中，大幅缩短设备的研发与装配周期。
