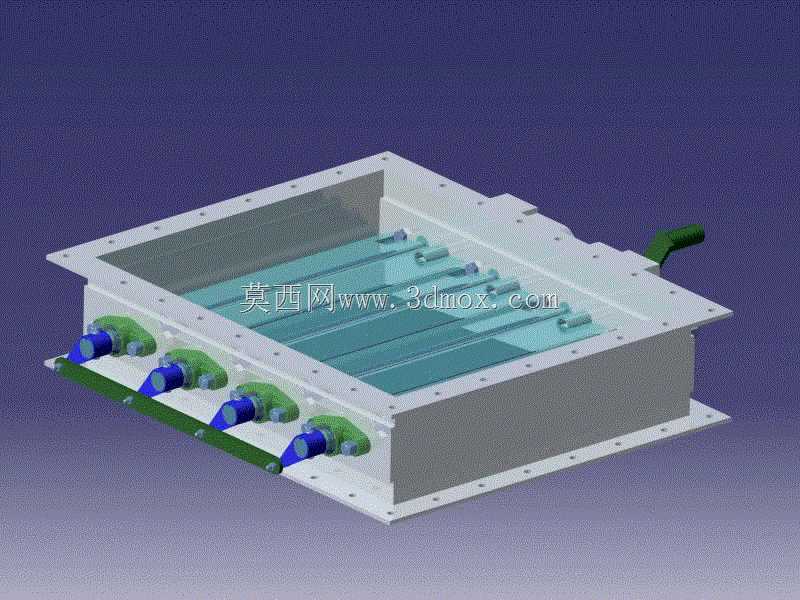

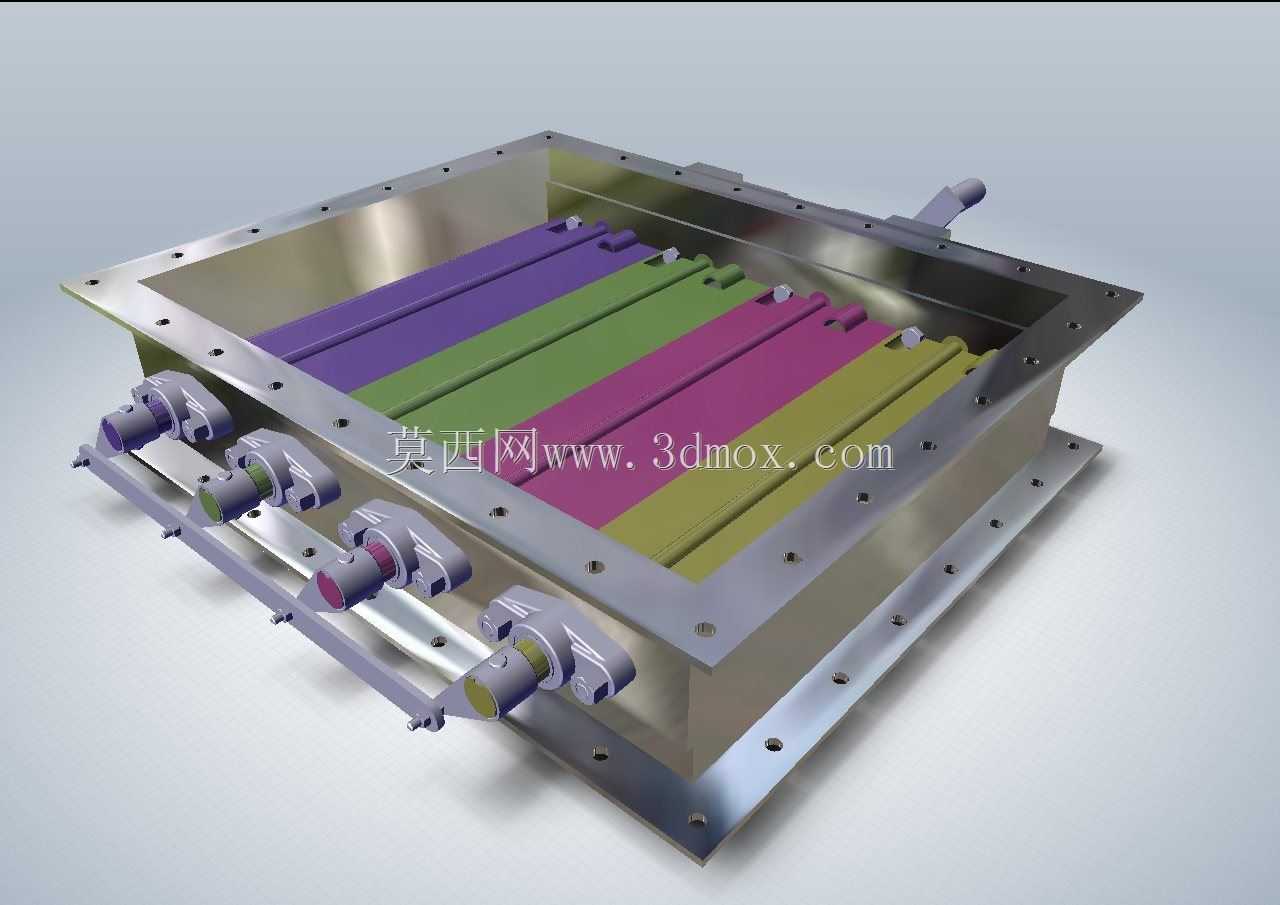

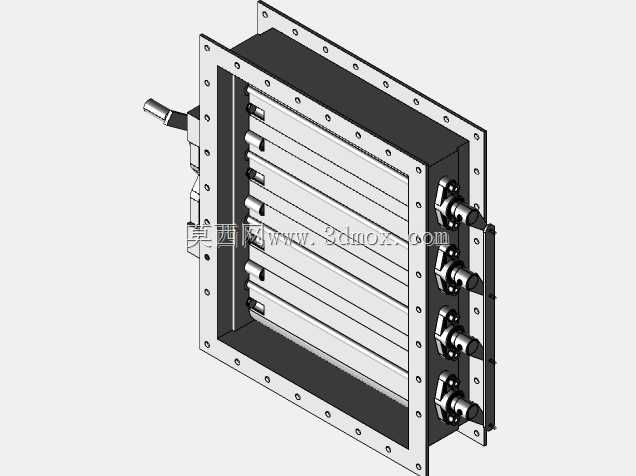

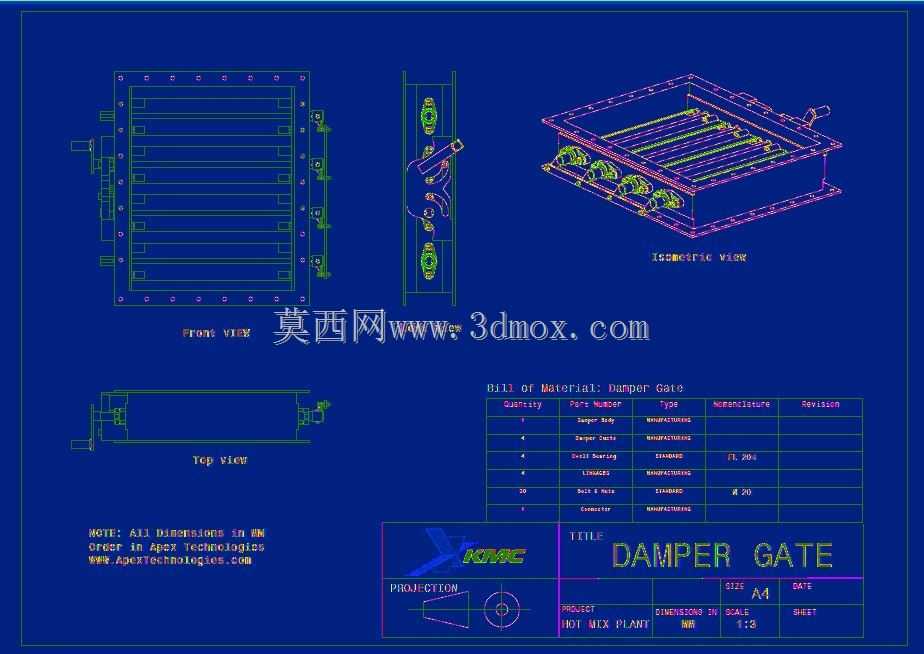

多叶片联动式矩形通风调节风门结构

这款多百叶风门主要应用于工业通风系统、暖通空调风道、除尘排风管路以及各类需要精准管控气流的工业场景中，作为风道系统的核心调节部件，它承担着调节管路通断、控制风量大小、平衡各支路风压的核心作用，可适配矩形截面的金属风道，在厂房通风、废气收集、工艺送风、消防排烟等多个工程场景中都能稳定发挥作用。从功能特性来看，该风门采用多组平行百叶叶片的结构设计，每片叶片都通过侧边的独立驱动摇臂连接到统一的联动杆上，驱动端设置外置的操作执行结构，可通过手动或者配套电动、气动执行器实现所有叶片的同步转动，转动过程中叶片角度可在0到90度之间无极调整，当叶片完全闭合时，叶片间的密封边可紧密贴合，大幅降低漏风率，满足管路关断的密封要求；当叶片调整至不同开启角度时，可精准控制过流截面的面积，实现风量的线性调节，适配不同工况下的送风、排风流量需求。在设计思路上，这款风门采用整体框式结构，外框为一体式折弯焊接的矩形壳体，边框四周预留了均匀分布的安装法兰孔，可直接与同规格的矩形风道法兰通过螺栓对接安装，无需额外制作转接结构；叶片采用流线型截面设计，在开启状态下可有效降低气流通过时的阻力，减少风道系统的压损，降低配套风机的运行能耗；所有转动轴位置都设置了耐磨轴套，既可以减少转动过程中的卡滞问题，也能避免轴孔位置出现漏风，同时外置的联动机构全部布置在风门壳体外侧，方便日常的维护保养和润滑操作，不需要拆解风道和风门主体就能完成检修。从安装边界来看，这款风门为方形法兰安装结构，整体厚度适配常规工业风道的安装间距，安装时需要保证风门与风道的对接面平整，法兰间添加密封垫片避免漏风，安装位置需要预留足够的操作空间，方便执行器的安装和后期手动操作，同时要注意风门的叶片转动方向与气流方向匹配，避免气流冲击导致叶片颤动产生噪音。整体结构紧凑，传动逻辑可靠，没有冗余的复杂结构，既可以作为独立的风阀部件单独使用，也可以集成到成套的通风除尘设备、空气处理机组中作为内置调节部件使用，能够适应常温常压下的空气、含尘废气等多种介质的管控需求，长期运行的稳定性较强，维护成本较低。
