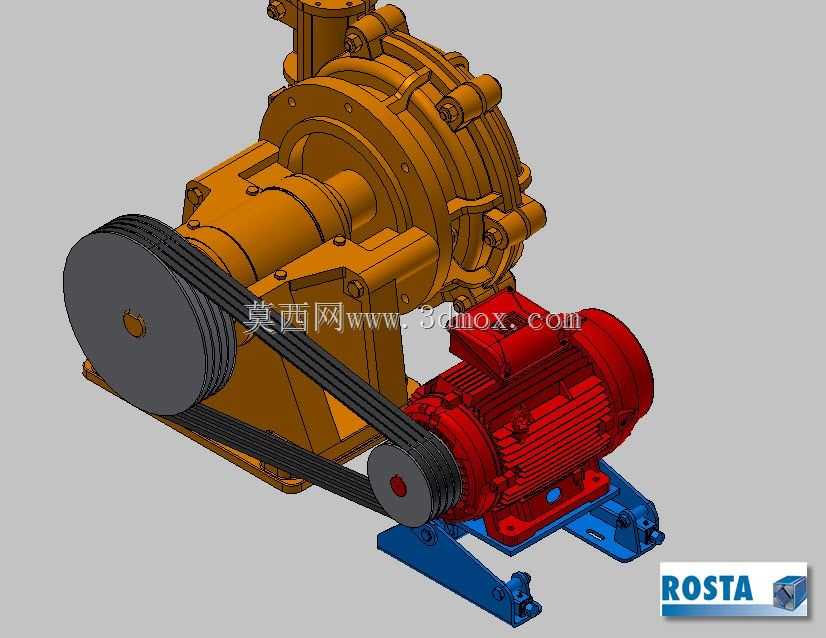

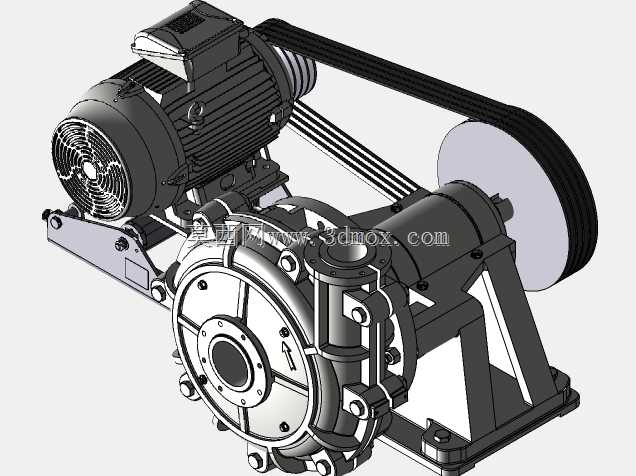

ROSTA皮带张紧式泥浆泵传动结构

该结构主要应用于矿山选矿、砂石加工、工程泥浆处理、尾矿输送等工况场景，作为渣浆、泥浆类介质输送系统的核心动力传动单元，承担着为介质输送提供稳定动力输出、保障皮带传动系统长期可靠运行的作用。在实际生产场景中，振动筛配套、破碎机出料输送、洗砂环节泥浆转运、风机动力配套等环节都需要稳定的皮带传动张力，传统张紧结构如推杆张紧、电机滑块张紧，无法提供持续恒定的皮带张紧力，需要运维人员定期停机调整，不仅占用生产时间，脏污的作业环境也会大幅提升维护难度，不少产线会因为张紧结构维护不及时出现皮带打滑、传动效率下降、皮带异常磨损甚至断裂的问题，单次停机调整往往需要数小时，给连续化生产带来不小的损失。这款张紧式泥浆泵传动结构，核心特性在于集成了ROSTA自动张紧电机底座，能够在设备运行过程中自动补偿皮带因为长期受力产生的伸长量，无需人工反复调整张紧度，只需要在初次安装时完成皮带张力校准与带轮对齐，后续运行过程中底座会自动维持合适的皮带张紧力，既能够避免张力过大带来的轴承过载、皮带过早疲劳损坏问题，也能防止张力不足导致的打滑丢转、传动效率下降问题，大幅降低传动系统的运维频次，减少非计划停机时间。从设计思路来看，整体采用分体式布局，泵体与驱动电机分别固定在安装基座上，电机侧的安装底座集成弹性张紧模块，通过弹性元件的自适应伸缩动态调整电机位置，始终保持皮带处于合理张力区间；带轮采用多楔带轮搭配多根三角带的传动方案，能够传递更大扭矩，适配泥浆泵重载启动、负载波动大的运行特性；泵体采用侧进上出的流道结构，过流部件做了加厚耐磨设计，适配含固体颗粒的泥浆、渣浆介质输送需求。从安装边界来看，整体结构的安装基准为底部的共用安装机架，机架预留了对应地脚螺栓的安装孔位，安装时需要保证泵轴与电机轴的平行度偏差在允许范围内，两个带轮的端面共面度偏差符合传动安装规范，预留的安装空间需要覆盖电机随张紧动作产生的位移行程，同时预留出皮带更换、日常点检的操作空间，整体结构的安装尺寸适配常规工业泵房的安装预留空间，不需要对现有安装基础做大规模改造即可替换传统固定底座的泥浆泵传动单元。
