水泥厂筒仓配套钢结构棚架结构设计

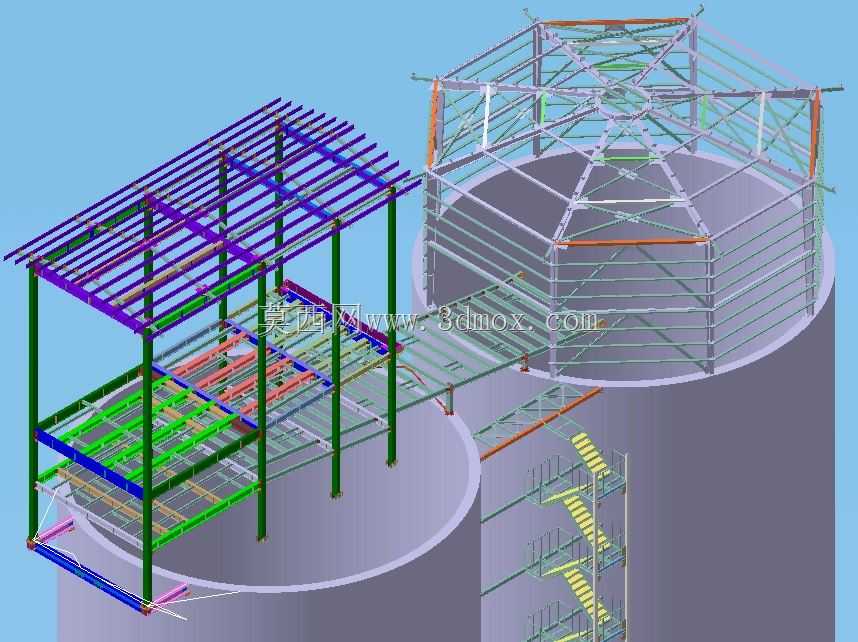

该结构主要应用于水泥生产厂区的熟料、成品水泥储料筒仓顶部区域，是衔接筒仓封闭存储与厂区物料输送、设备巡检作业的核心配套钢结构设施，主要承担筒仓顶部作业区域的遮护、输送廊道承重支撑、巡检人员通行防护的功能，可适配南方多雨、北方多雪等不同气候区域的厂区使用需求，避免露天作业区域受降雨、落尘、高空坠物影响，同时为筒仓顶部分料设备、除尘装置提供稳定的安装承载基础。整套结构采用分模块的钢架设计思路，核心分为三个功能区块：紧邻筒仓侧壁的多层巡检爬梯段、连接两个筒仓作业面的架空通廊段、以及筒仓顶部的棚架覆盖段。巡检爬梯段沿筒仓圆柱外壁垂直布置，每间隔固定高度设置休息平台与防护栏，踏步采用防滑格栅板设计，侧边设置双道防护栏杆与挡脚板，可满足日常巡检、设备检修时的人员安全通行需求，爬梯与筒仓外壁采用预埋连接件铰接固定，可适配混凝土筒仓的微小形变，避免硬连接带来的应力拉扯损伤。架空通廊段采用主次梁分层承载的结构设计，主梁采用大截面型钢沿通廊走向布置，次梁垂直于主梁等距排布，上方铺设花纹钢板作为通行桥面，两侧设置1.2米高的防护栏杆，通廊两端分别与两个筒仓的顶部作业平台刚性连接，可承载巡检人员、小型检修工具的通行荷载，同时通廊下方预留了输送管道、电缆桥架的敷设空间，可整合物料输送管线、动力线缆的排布需求，避免管线外露受环境侵蚀。筒仓顶部的棚架覆盖段采用空间桁架结构设计，顶部的檩条采用多色区分的型钢排布，既明确了不同受力层级的构件分工，也方便现场安装时的构件对位，棚架立柱直接与筒仓顶部的预埋基础螺栓固定，柱脚设置加劲板强化抗剪能力，棚架的屋面坡度根据项目所在地的降水、积雪荷载设计，可快速排走屋面雨水与积雪，避免局部荷载过大影响结构安全。在安装边界设计上，整套钢结构所有构件均采用工厂预制、现场螺栓装配的工艺，所有构件的连接点位均预留了适配安装误差的调节余量，无需现场大量焊接作业，可大幅缩短高空作业的施工周期；棚架的外边缘距离筒仓侧壁预留了足够的设备检修空间，可满足筒仓顶部进料装置、除尘设备的日常拆装检修需求，爬梯的底部起点距离厂区地面预留了安全防护门的安装位置，可避免无关人员攀爬进入生产作业区域，通廊的净空高度满足人员直立通行、小型检修机具搬运的尺寸要求，整体结构的荷载取值充分考虑了水泥厂区的积灰荷载、风荷载与检修动荷载，可在全生命周期内保持结构稳定性。
