水泥筒仓顶部八角形棚屋钢结构

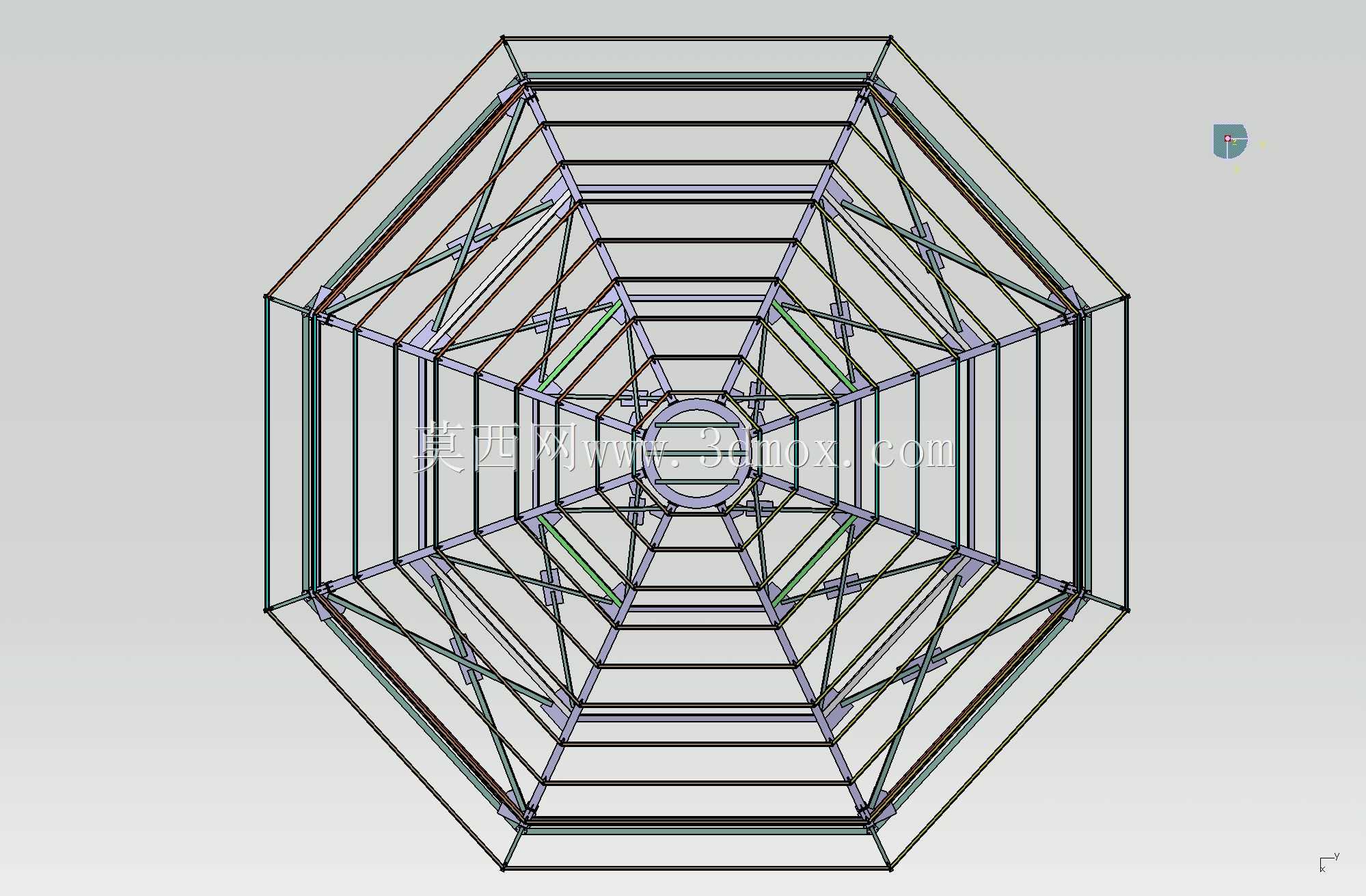

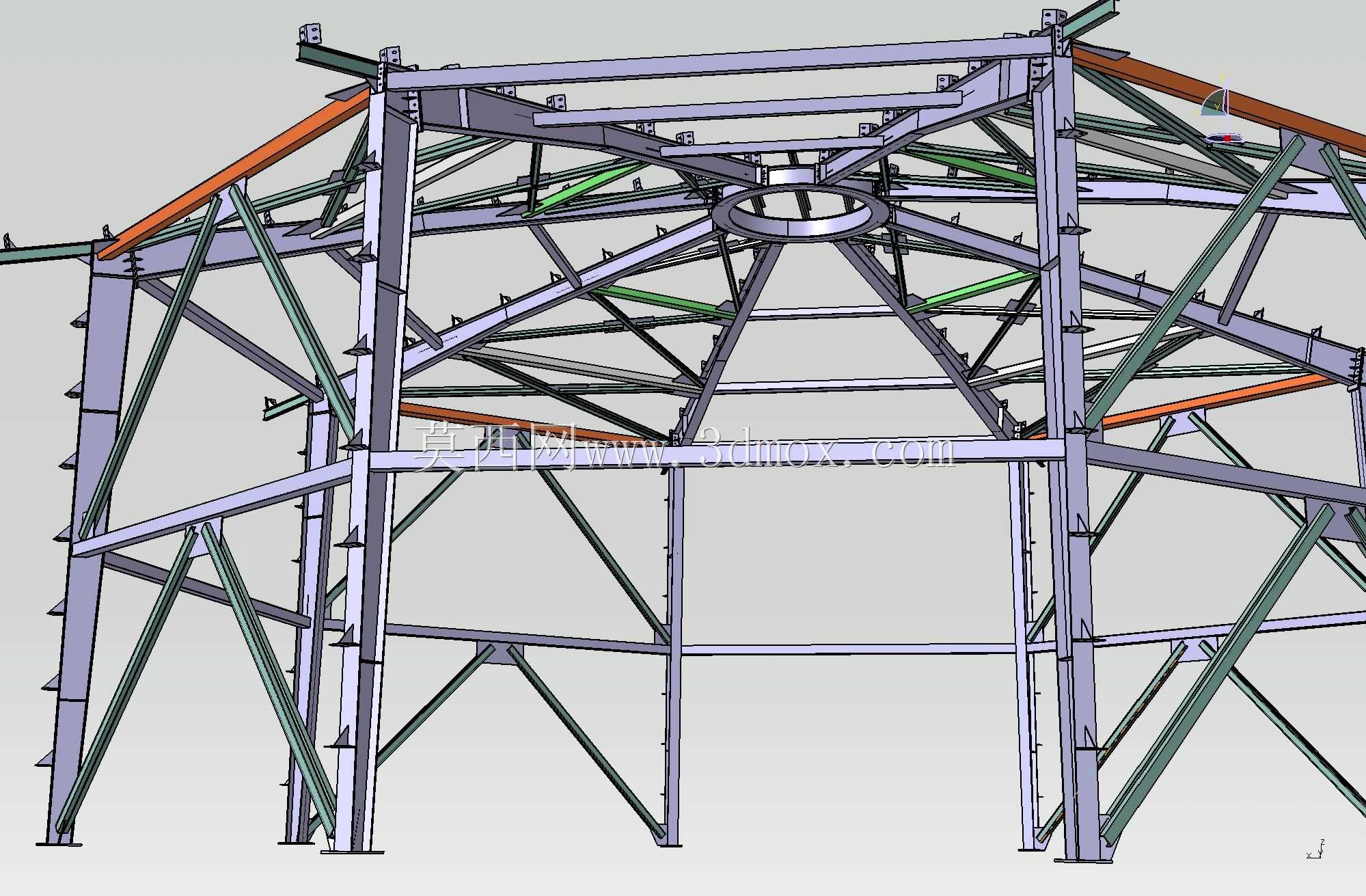

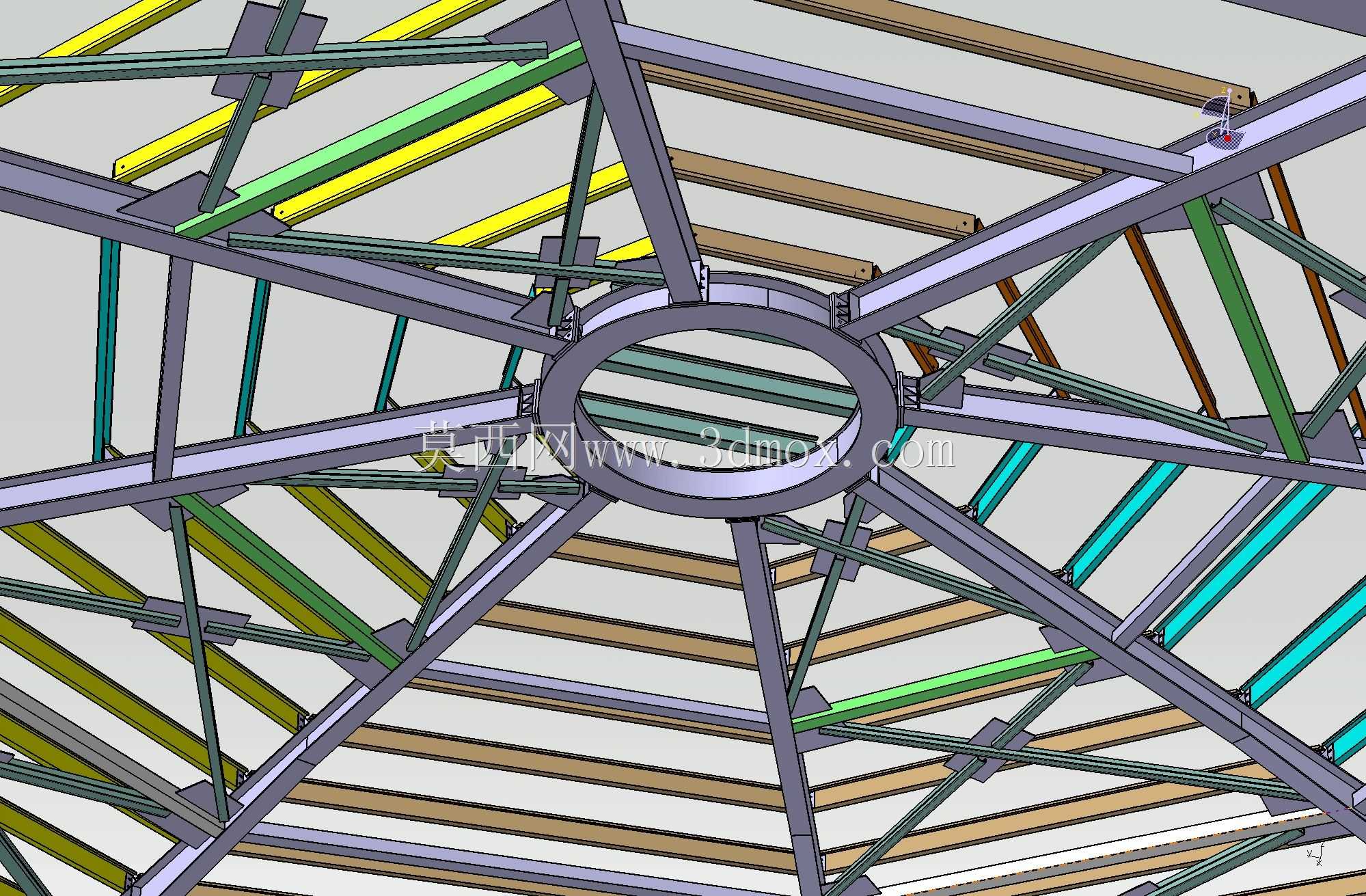

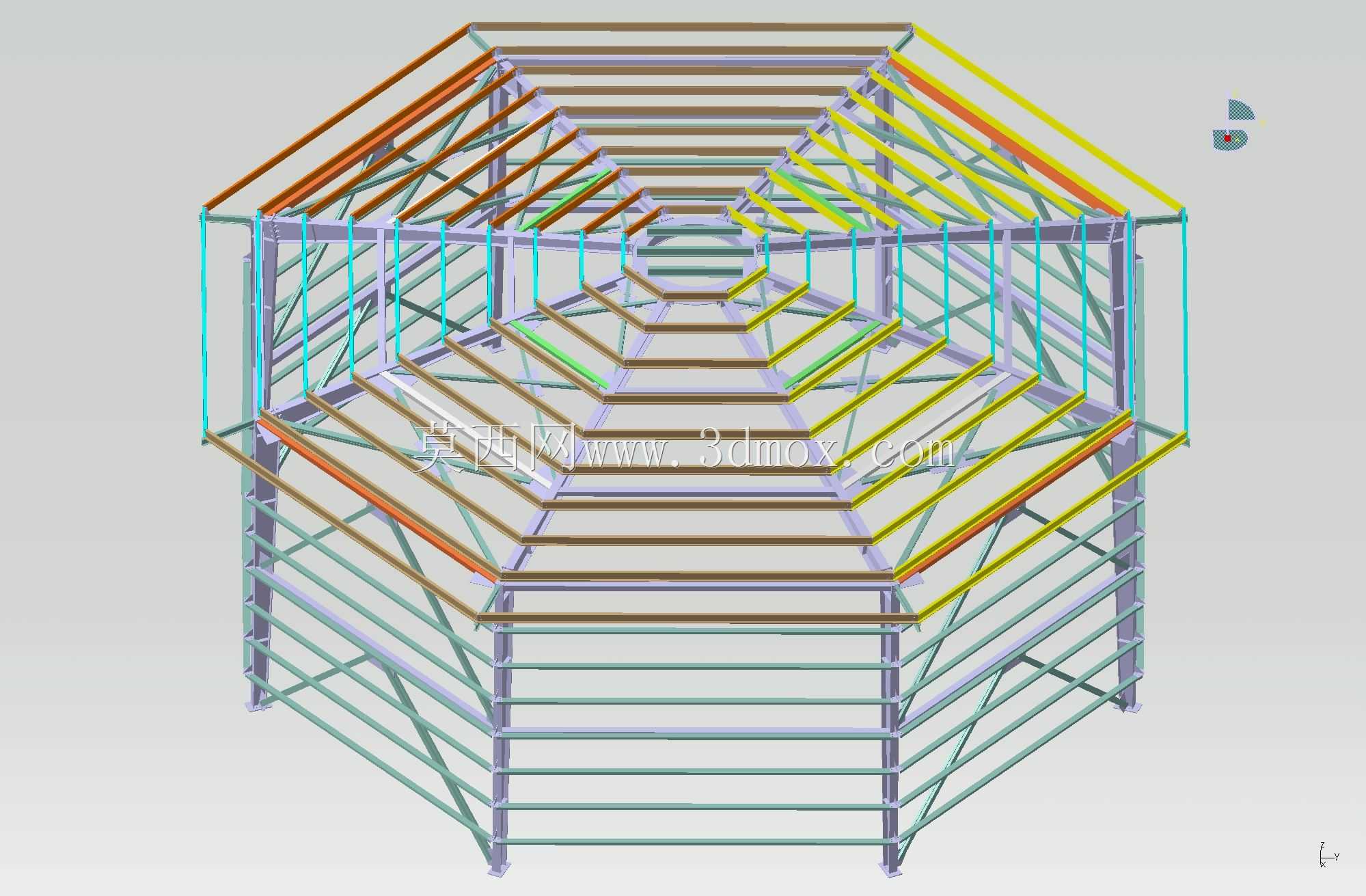

该结构主要应用于散装水泥存储场站的立式筒仓顶部区域，作为仓顶设备防护、人员巡检作业的遮蔽承载结构，同时可对仓顶的除尘装置、料位计、进料口组件形成有效防护，避免露天环境下的雨水侵蚀、杂物掉落对仓顶设备造成损坏，也为日常检修作业人员提供安全的作业遮蔽空间，适配各类粉料存储筒仓的顶部配套建设需求，在商砼搅拌站、水泥中转库、干粉砂浆生产厂区的储料仓区域均可适配使用。该结构采用放射状主钢梁搭配环形中心基座的受力设计，中心环形构件作为整个棚屋的受力核心，八根主钢梁从中心环向外呈放射状延伸至仓顶边缘的预埋固定点位，形成稳定的八角形支撑框架，主钢梁之间搭配多组横向、斜向的次梁进行拉结加固，不同色彩区分的杆件对应不同的受力层级与安装工序，绿色杆件为斜向支撑次梁，承担结构的抗剪、抗扭荷载，黄色杆件为纵向铺设的檩条，用于承接顶部屋面板的安装固定，棕褐色杆件为边缘封边梁，用于衔接仓顶围栏与屋面板收边结构，整体受力传递路径清晰，中心环将上部荷载均匀分散至八根主钢梁，再通过主钢梁传递至仓顶的预埋固定基础，不会对仓体局部造成过大的集中荷载，适配常规直径立式水泥筒仓的顶部安装边界，安装时无需对仓顶原有结构进行大规模改造，仅需对应主钢梁点位预埋固定连接板即可完成装配。设计过程中充分考虑仓顶的作业空间需求，中心环预留足够的通行与设备安装空间，不会遮挡仓顶进料管、除尘管道的布设路径，次梁的排布间距兼顾结构强度与屋面板安装的便捷性，杆件之间采用栓接为主、局部焊接补强的连接方式，既保证现场安装的拆装便利性，也能满足户外长期使用的结构强度要求，可抵御常规风压、雨雪荷载的影响，整体框架的高度设计既满足人员直立行走的巡检需求，也不会过高增加仓体整体风阻，避免对筒仓整体抗风稳定性造成额外负担。
