离心泵核心部件离心叶轮Creo参数化模型

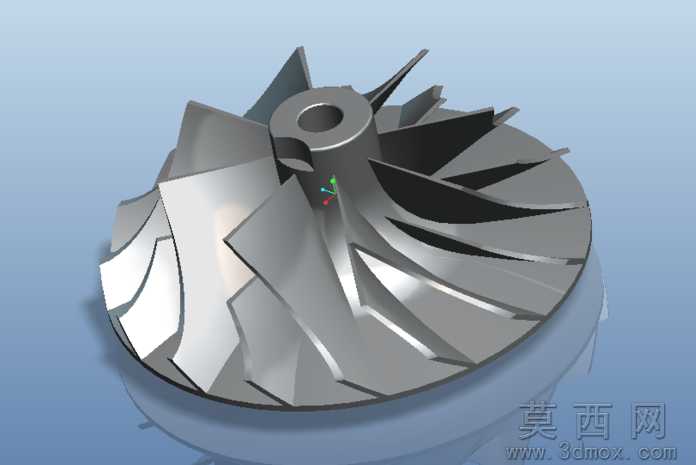

本模型为离心泵核心做功部件离心叶轮，采用PTC Creo Elements/Pro完成全参数化建模，建模过程遵循流体机械叶轮设计的常规逻辑：首先完成轮毂基体的回转特征创建，以叶轮中心轴线为回转基准，绘制轮毂截面草图后通过回转命令生成带中心安装孔的轮毂基体，中心孔预留标准轴系配合公差尺寸，可直接匹配常规离心泵的传动轴安装需求；随后完成叶片的曲面建模，依据离心式叶轮的叶片出口安装角、入口安放角设计参数绘制叶片型线，通过曲面拉伸、曲面修剪、阵列命令完成多枚空间扭曲叶片的均匀排布，当前版本为简化建模版本，暂未添加叶片与轮毂衔接位置的圆角过渡特征，后续可通过圆角命令快速补充该细节特征，不影响整体结构的参数调整。

参数设计层面，模型保留了叶片数量、叶片进出口角度、轮毂直径、叶轮整体外径、中心安装孔直径等核心参数的可编辑接口，使用者可根据不同流量、扬程的离心泵设计需求，直接修改对应参数即可快速生成适配工况的全新叶轮结构，无需重新搭建建模特征树，大幅提升改型设计效率。

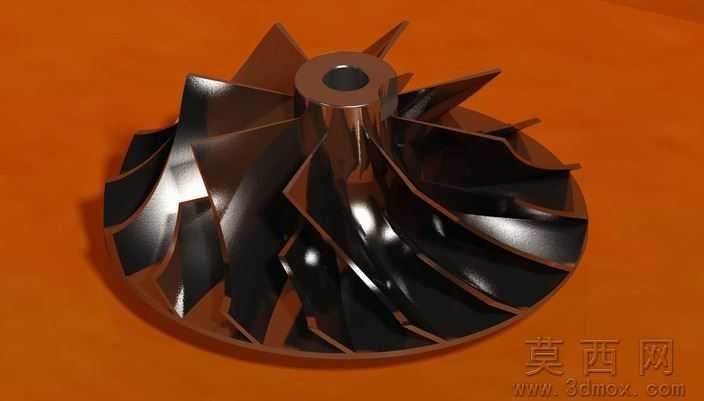

渲染材质层面，预览图中采用抛光金属材质模拟叶轮的不锈钢/合金钢加工质感，通过环境反射、高光参数调整还原金属机加工后的表面光泽效果，背景采用高对比度橙色衬底突出叶轮的叶片空间扭曲结构，清晰展示叶片的曲面形态与排布规律。

结构原理层面，该离心叶轮为闭式叶轮基础结构（当前版本未添加前盖板），工作时随传动轴高速旋转，叶片带动流道内的流体产生离心运动，将流体从叶轮中心入口沿叶片流道甩向叶轮外缘，完成流体的动能与压力能转换，是离心泵实现流体输送功能的核心做功部件，叶片的型线精度直接决定离心泵的水力效率与运行稳定性。

软件兼容层面，模型除原生Creo格式文件外，还提供STEP、IGES、STL等通用三维格式文件，可直接导入SolidWorks、UG NX、ProE、CATIA等主流三维设计软件进行编辑修改，也可直接导入ANSYS、Fluent等仿真软件完成流场仿真、结构强度校核等CAE分析工作，STL格式文件可直接用于3D打印完成叶轮样件的快速制作。

研发教学应用层面，该模型可作为离心泵设计研发环节的基础建模参考，帮助设计人员快速完成叶轮方案的初步搭建，也可作为机械设计、流体机械相关专业的教学案例，用于讲解离心叶轮的结构原理、三维建模流程、参数化设计方法，还可用于3D打印教学、机械结构认知实训等场景，帮助学习者快速理解离心泵的核心工作结构。
