摩托艇喷射叶轮三维数模设计

本模型为摩托艇喷射推进系统专用叶轮，建模阶段以流体力学仿真需求为核心导向，首先基于射流泵流量特性分析结果确定叶片基础翼型，通过参数化建模方式逐段调整叶片弦长、安装角与掠角参数，针对不同工况下的流体入射角度完成多轮型面迭代，确保叶片曲面与轮毂过渡区域无几何突变，避免流体仿真中出现局部涡流失真问题。模型采用一体化建模逻辑，轮毂中心定位孔与安装轴径严格匹配摩托艇喷射泵的装配公差要求，叶片前缘做钝化处理、后缘做收薄优化，既符合真实加工工艺特征，也能提升CFD网格划分的质量与计算收敛速度。

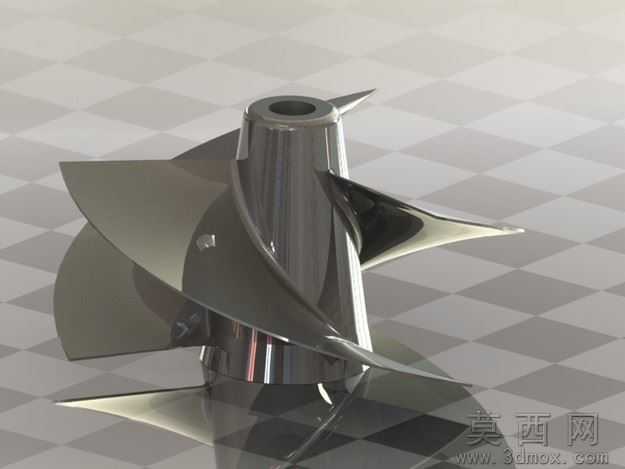

渲染表现上采用高抛光金属材质模拟不锈钢叶轮的真实质感，通过环境贴图反射还原金属表面的高光过渡效果，搭配棋盘格地面渲染场景清晰展示叶片的空间扭转形态，各叶片间的相位角、叶尖间隙比例均按照真实试验件尺寸还原，可直观呈现叶轮的整体结构特征。结构原理层面，该叶轮属于轴流喷射式叶轮，工作时通过高速旋转对进入流道的水流做功，将机械能转化为水流的压能与动能，通过调整叶片安装角度可改变喷射流量与推力特性，适配不同航速下的摩托艇推进需求，轮毂的锥形导流结构可有效降低入口流体阻力，减少流动损失。

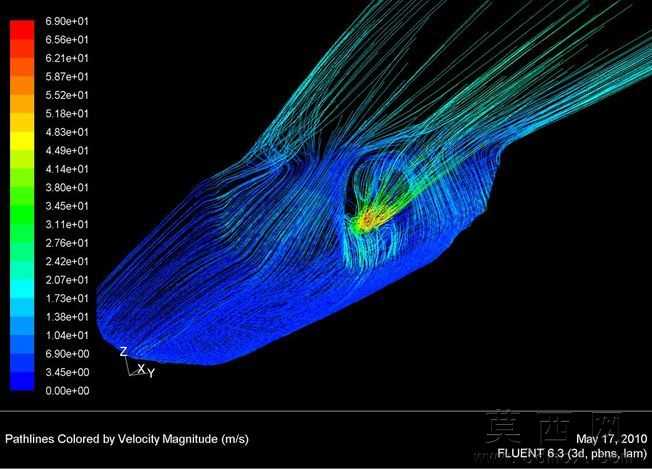

软件兼容方面，模型提供多格式文件输出，包含Pro/Engineer Wildfire4.0原生格式、SolidWorks2011可编辑格式，同时导出STEP、IGES、STL通用中间格式，可兼容绝大多数主流三维CAD软件与CFD仿真软件，无需额外修复即可直接导入进行网格划分、仿真计算或二次结构修改，STL格式也可直接用于3D打印制作样件。研发教学应用层面，该模型最初为高校CFD研究课题搭建，可用于射流泵流量特性分析、轴流叶轮水力性能验证等流体力学相关试验，也可作为船舶喷射推进、流体机械设计课程的教学案例，帮助学习者理解轴流叶轮的参数设计逻辑、流体做功原理与仿真建模方法，也可用于小型喷射泵、轴流风机类产品的设计参考，缩短同类产品的研发建模周期。
