FPSO船舶小管工程钢结构平台设计

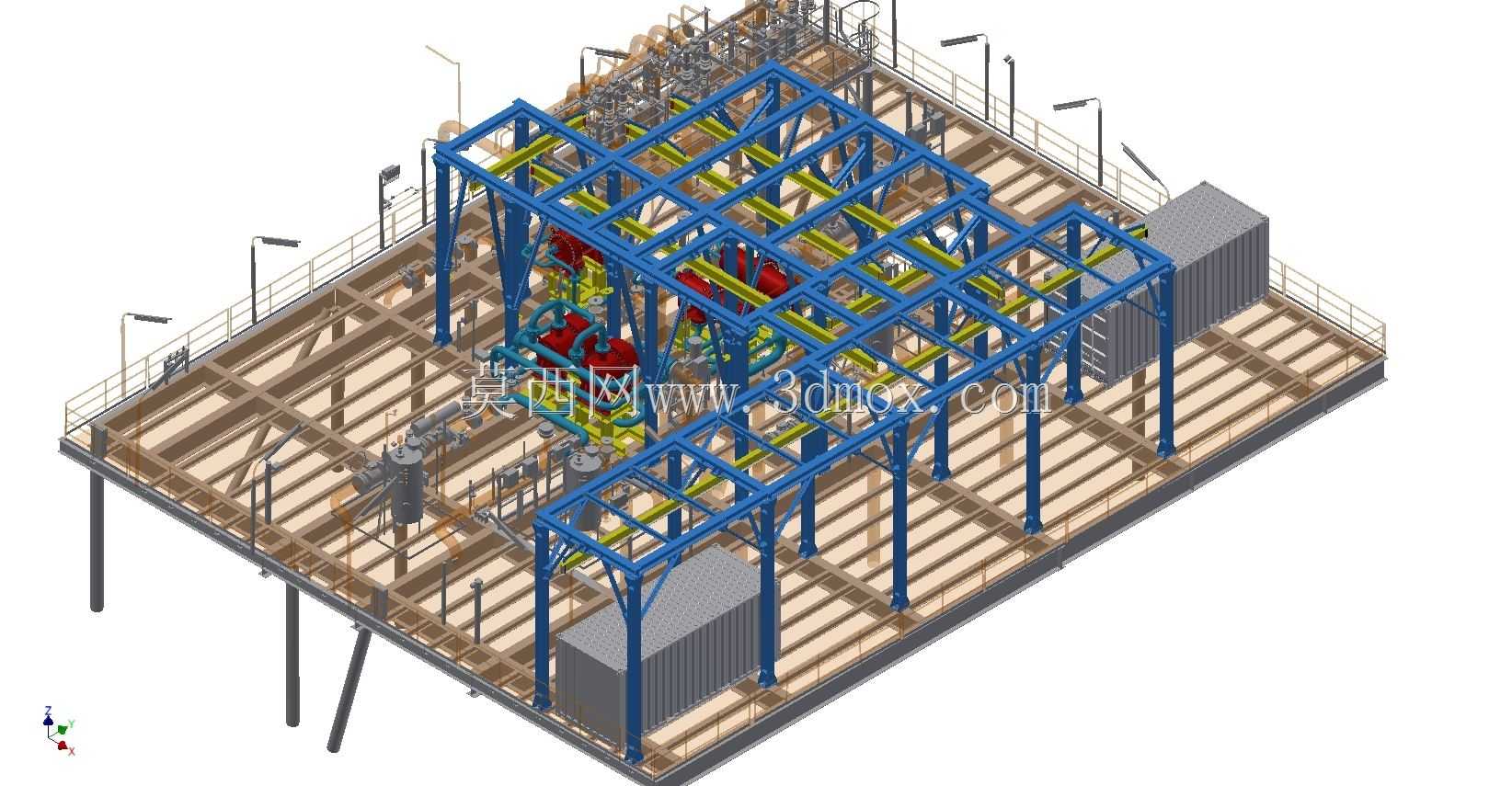

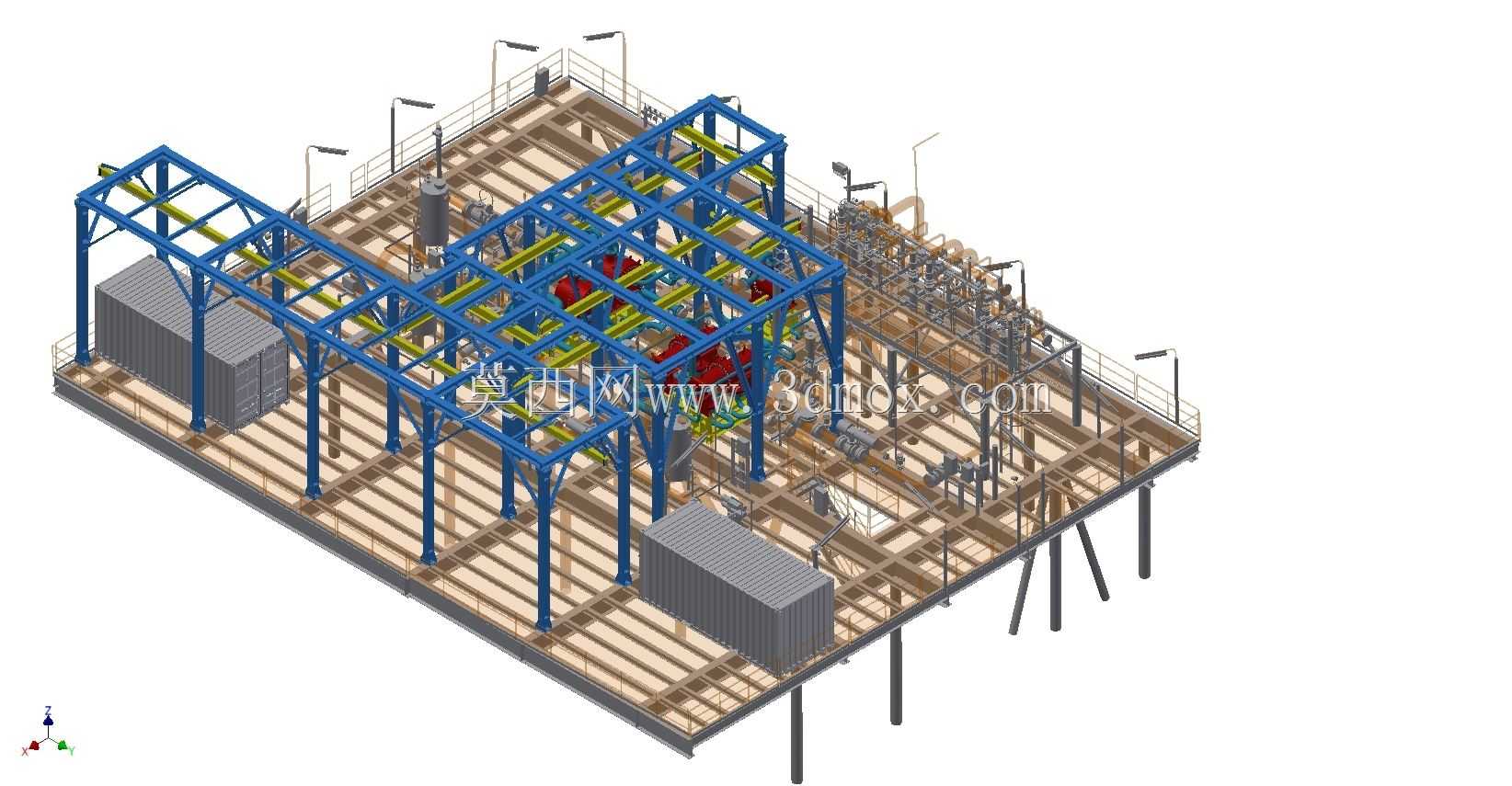

该三维模型还原了FPSO浮式生产储卸油装置上的小管工程配套钢结构作业平台，这类结构是海上油气开采作业中，船舶上部模块核心的管线承载与作业支撑载体，主要应用于深海油气田开发的浮式生产场景，承担着油气输送小管径工艺管线的排布支撑、现场运维作业通道提供、配套工艺设备承载的核心作用，适配海上高盐雾、强风浪、持续晃动的特殊作业环境。从实际用途来看，该平台整合了多层管线排布空间、设备安装工位与巡检作业通道，能够将油气处理环节中各类输送控制介质的小管管线进行分层规整排布，同时为配套的阀组、小型工艺设备提供稳定的安装基础，周边设置的防护栏杆与照明支架，可满足海上全天候运维作业的安全需求，平台边角预留的集装箱式功能舱安装位，可直接搭载电气控制、临时储物等功能模块，无需额外进行船体结构改造。从功能特性来看，整体采用型钢焊接框架结构，主支撑立柱采用大截面H型钢搭配斜向支撑结构，可抵御FPSO作业过程中船体横摇、纵摇带来的交变载荷，层间横梁采用纵横交错的排布方式，可根据管线走向灵活调整管卡安装位置，适配不同走向、不同管径的工艺管线安装需求，平台铺板采用防滑格栅设计，既可以降低整体结构重量，又能避免海上作业时积水、积油带来的滑倒风险，外围设置的多组照明支架可覆盖全平台作业区域，满足夜间巡检与应急作业的照明需求。从设计思路来看，整体采用模块化分层设计逻辑，先根据船体上部模块的预留安装边界确定整体平台的外轮廓尺寸，再根据管线排布的层数需求设置多层横梁框架，主支撑结构沿平台受力均匀点位排布，避开下部船体的原有结构与设备预留位，管线排布层预留足够的安装操作空间与后期运维检修空间，通道区域沿平台巡检路线闭环设置，确保任意管线点位都可到达，功能舱模块采用外挂式设计，不占用核心管线排布空间，同时方便后期模块的更换与维护。从安装边界来看，整体平台底部支撑腿严格匹配FPSO船体上部模块的预设安装基座点位，整体外轮廓不超出船体上部模块的预留作业区域，平台最高点与上部其他工艺模块预留足够的安全检修距离，侧边延伸的爬梯结构可直接对接船体原有通道网络，无需额外改造船体现有通行结构，整体结构的载荷分布经过匹配校核，完全适配FPSO船体的承载能力要求，不会对船体原有结构造成额外的载荷负担。
