大众W8发动机活塞连杆组运动结构三维设计

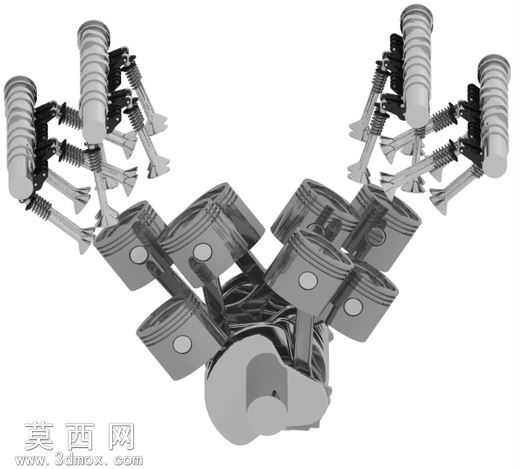

本作品为大众W型八缸发动机核心曲柄连杆机构的三维运动学模型，建模过程严格遵循W型发动机的实际布局逻辑，将两组夹角为72度的VR4缸体结构以15度夹角错位排布，实现八缸动力单元的紧凑化布局设计。建模阶段首先完成曲轴的参数化绘制，依据W8发动机的点火顺序与曲柄销相位差，精准绘制四个错列的曲柄销结构，每个曲柄销对应两个错位布置的连杆轴颈，匹配W型缸体的空间排布需求，保证曲轴动平衡参数符合量产发动机的设计标准。活塞部分采用汽油机铝合金活塞的典型结构，还原活塞顶部燃烧室凹坑、活塞环槽、活塞销座的细节特征，活塞销采用全浮式结构的装配逻辑，确保连杆与活塞的运动连接符合实际机械原理。连杆部分采用胀断连杆的结构特征建模，区分连杆大头、杆身、小头的结构比例，杆身采用工字形截面设计还原量产部件的轻量化与强度平衡特性，大头轴瓦位置预留装配间隙，还原真实的部件配合关系。模型重点还原机构的运动学特性，通过运动仿真约束实现曲轴旋转带动连杆往复摆动、活塞在气缸内做上下往复运动的完整动作，可直观展示W8发动机不同气缸活塞的运动相位差，清晰呈现八缸动力单元交替做功的运动逻辑。材质渲染上，对活塞、连杆、曲轴部件分别赋予铝合金、锻钢的金属材质，添加合理的金属粗糙度与反光参数，弹簧部件（气门弹簧区域）赋予弹簧钢材质并还原螺旋结构细节，整体渲染效果清晰区分不同部件的材质属性，结构展示无遮挡。设计过程中重点验证W型布局的空间干涉问题，通过运动仿真排查活塞在上止点、下止点位置与缸体、气门组件的间隙，确保各部件运动过程中无结构干涉，完整还原W8发动机相比传统V8发动机更紧凑的布局优势，可用于内燃机结构教学、动力总成原理展示使用，清晰呈现曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的核心机械原理。
