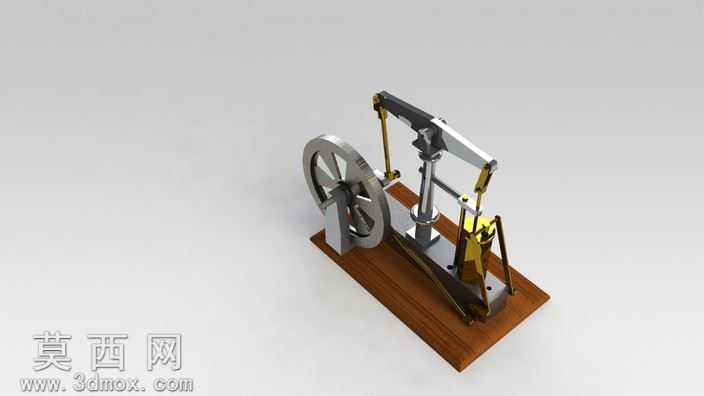

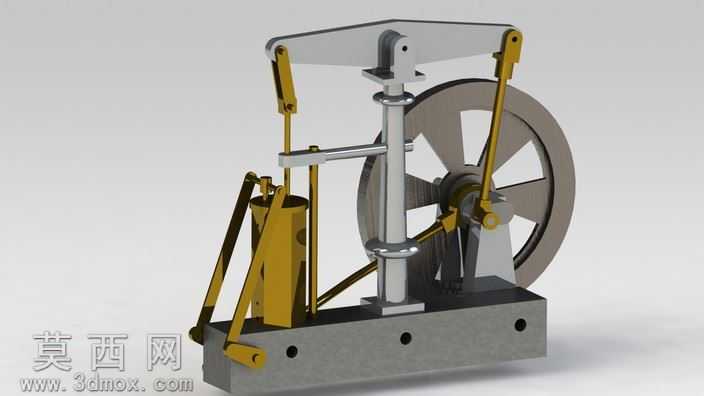

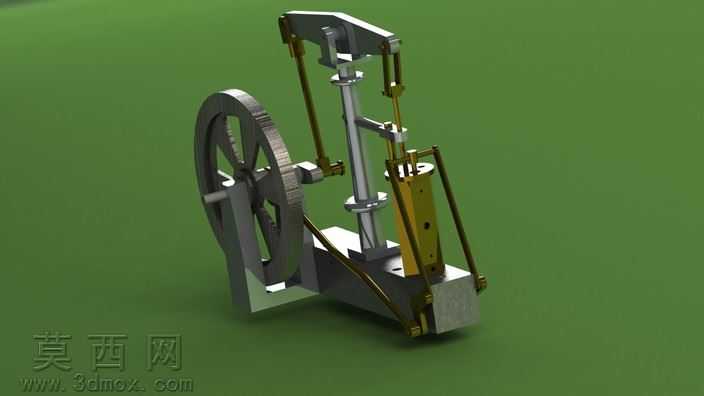

立式梁式传动引擎结构三维建模

本作品为立式梁式往复引擎的三维建模成果，建模过程严格遵循经典梁引擎的机械传动逻辑开展，首先完成整体装配层级的规划，将模型划分为基座支撑组件、立式立柱导向组件、横梁摆动组件、曲柄飞轮组件、活塞缸体组件、连杆传动组件六大模块，逐一完成零件建模后再进行配合约束装配。建模阶段对各零件的结构特征做了精准还原：基座采用厚重的长方体结构，预留安装定位孔，还原铸铁基座的厚重稳定特性；立式立柱为多级轴段结构，设置轴肩定位结构，为横梁摆动提供稳定的竖直导向支撑；顶部横梁为对称摆臂结构，中部设置与立柱顶端铰接的旋转副，两端分别设置连杆连接位，还原梁引擎标志性的摆动横梁传动结构；飞轮采用辐条式轮体结构，轮缘做加厚处理以保证转动惯量，曲柄部位与连杆做精准的偏心配合，还原动力输出端的运动特性；活塞缸体为立式圆柱腔体结构，配套活塞组件与侧置阀系结构，还原动力发生端的结构形态；各传动连杆分别做两端铰接孔特征，保证装配后运动无干涉。材质与渲染阶段，针对不同零件的功能特性分配对应材质：基座、飞轮、立柱等承重结构件赋予哑光铸铁材质，调整粗糙度参数还原金属铸件的哑光质感；传动连杆、铰接销轴等运动件赋予抛光黄铜材质，调整金属反射参数突出金工零件的加工质感；缸体等密封结构件赋予深色金属材质，区分不同功能模块的视觉表现。渲染阶段采用柔和的工作室光源，调整阴影参数弱化硬边阴影，突出各零件的结构轮廓与装配关系，同时对铰接部位做细节强化，清晰展示各运动副的连接逻辑。设计过程中重点验证了曲柄连杆机构与摆动横梁的运动匹配关系，通过装配约束模拟活塞往复运动带动横梁摆动、进而驱动飞轮旋转的完整传动路径，确保各零件在运动行程内无结构干涉，各铰接点的转动行程符合梁引擎的经典运动规律，完整还原了这类早期立式动力装置的结构特点与机械美感，可用于机械原理演示、经典动力结构研究等场景。
