单轨桁架式铁路桥梁结构设计

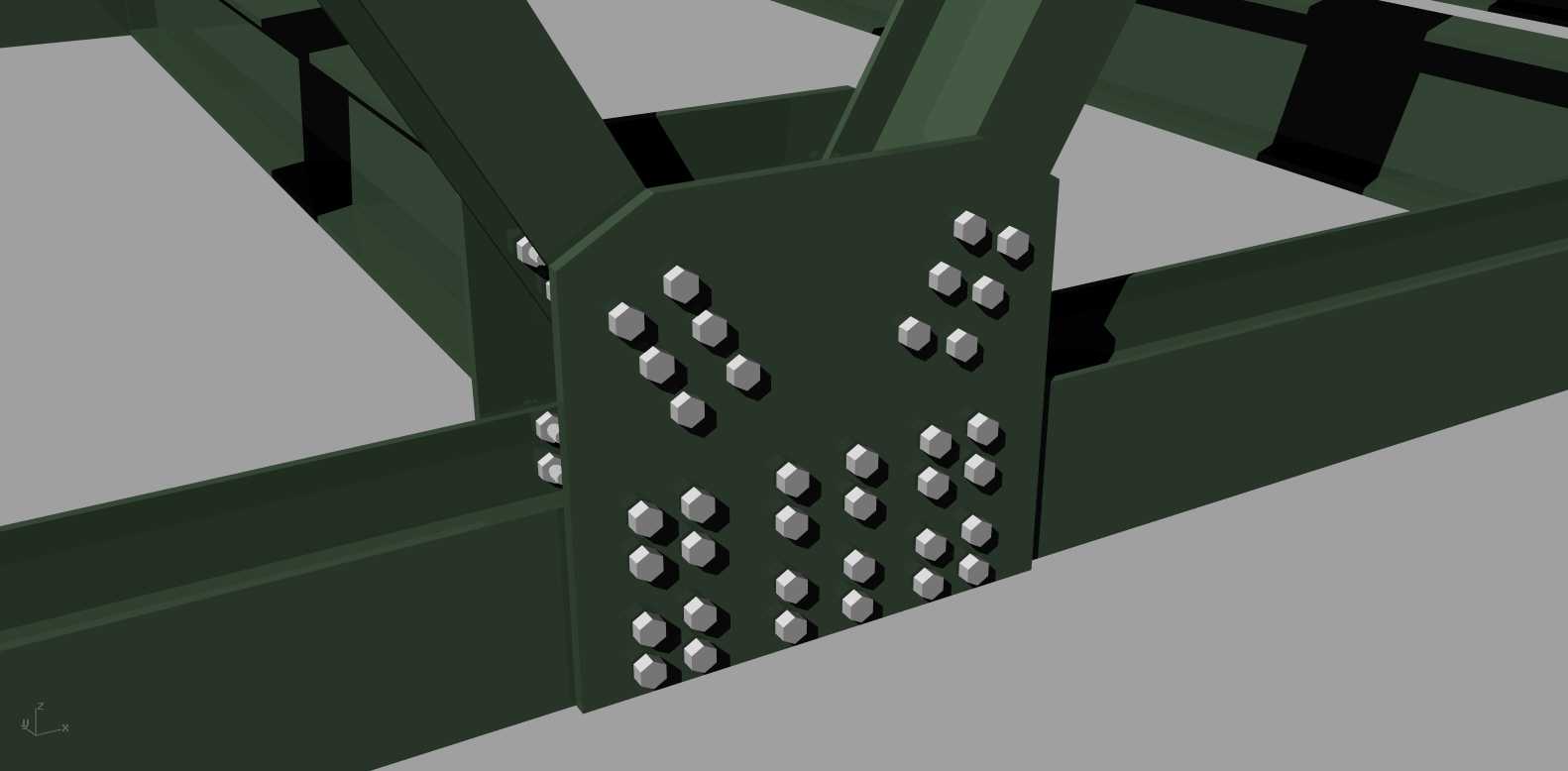

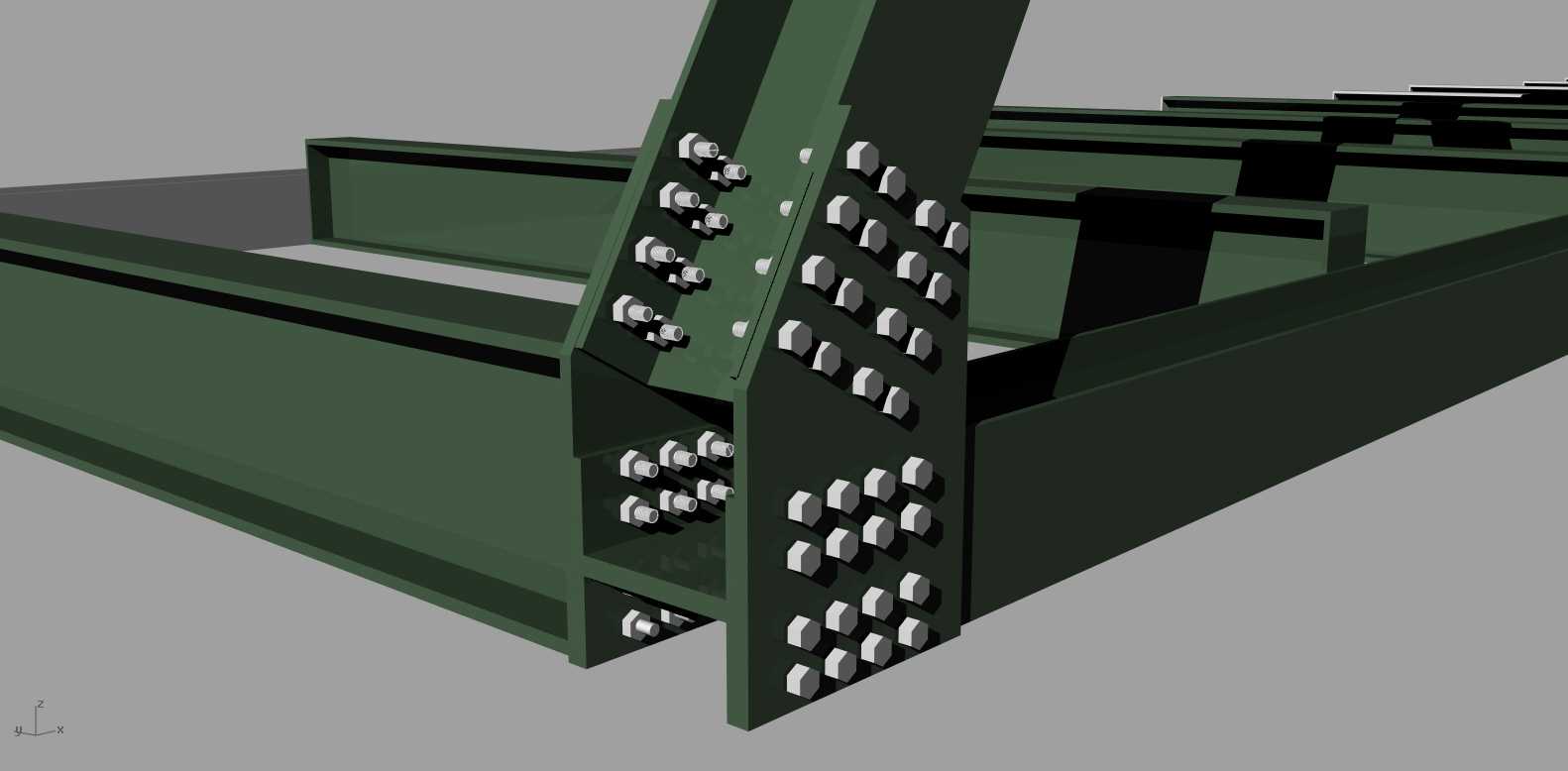

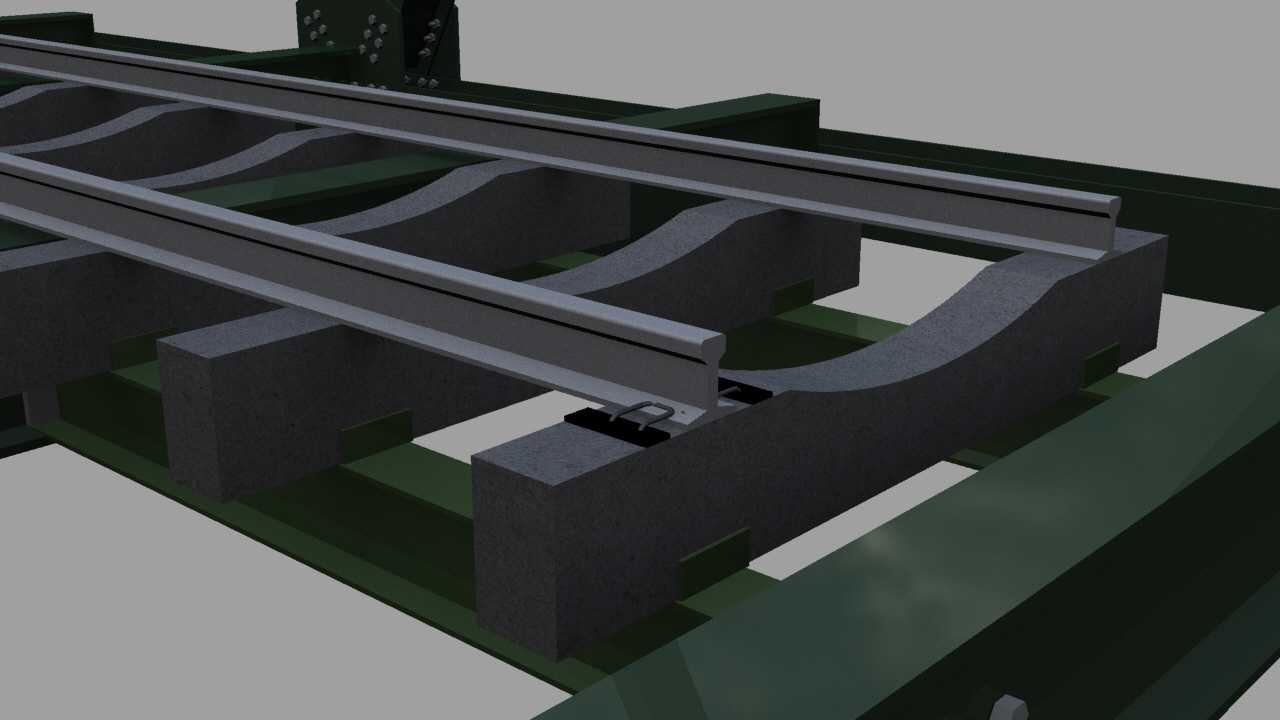

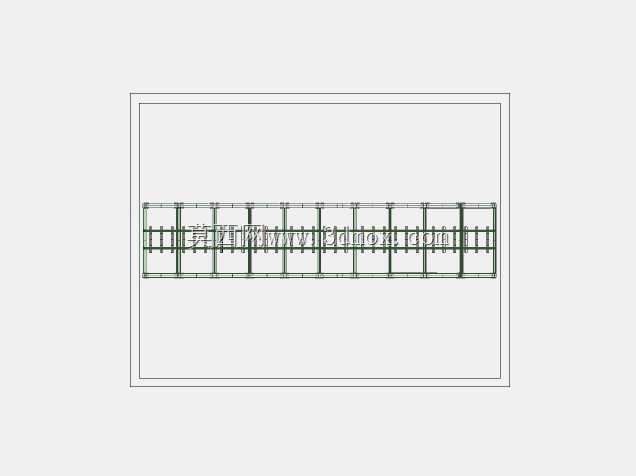

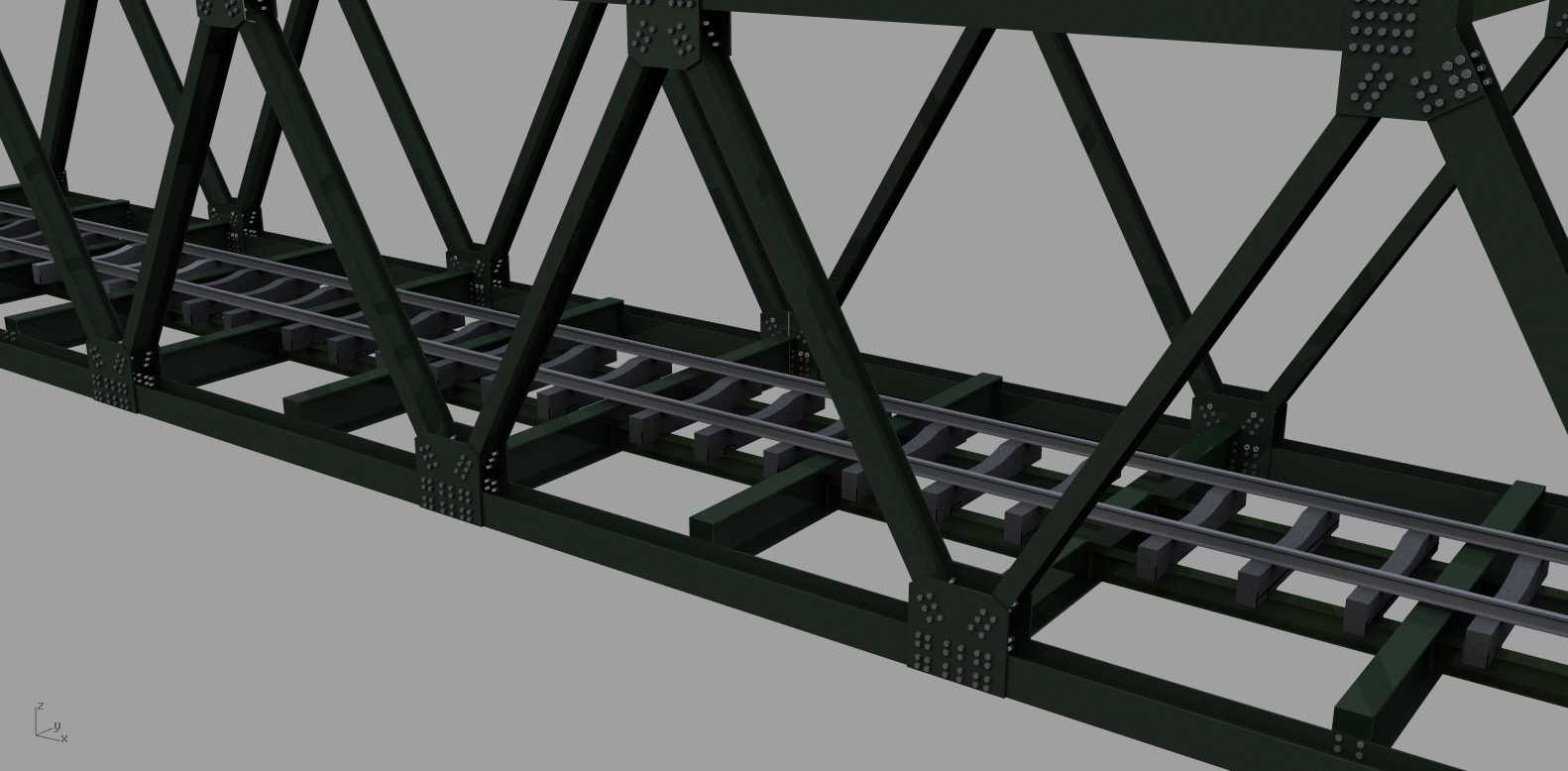

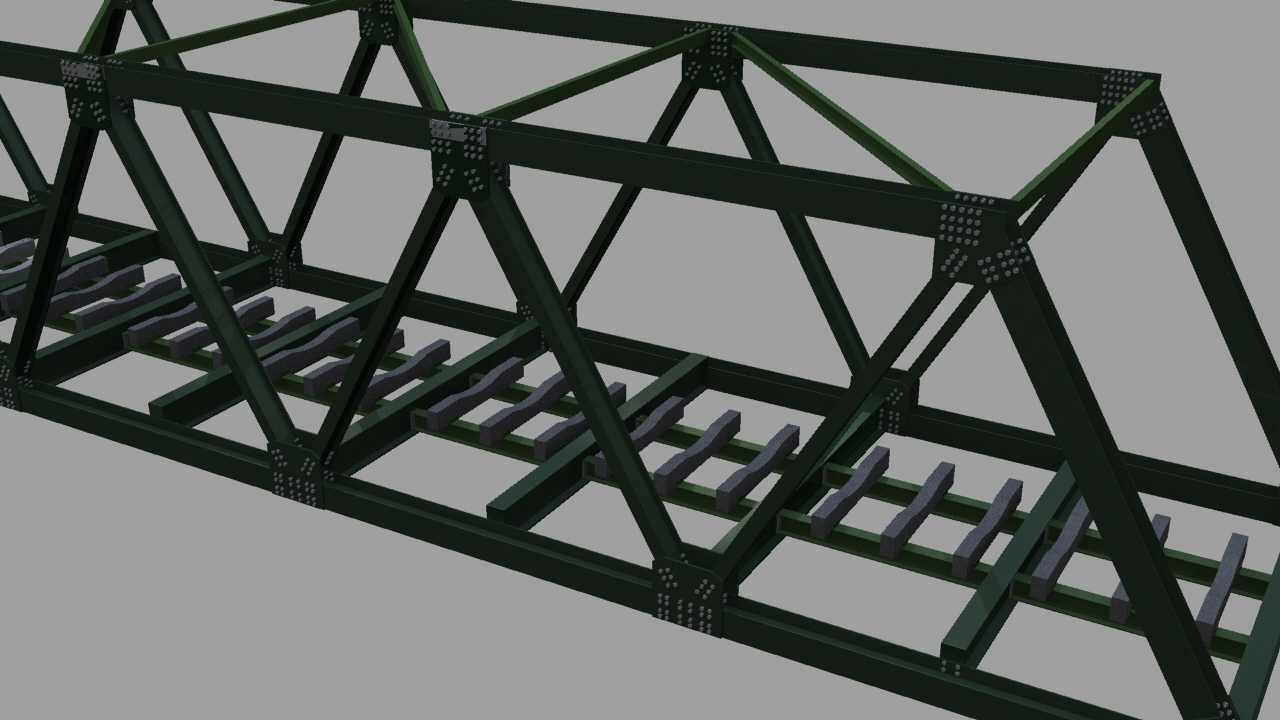

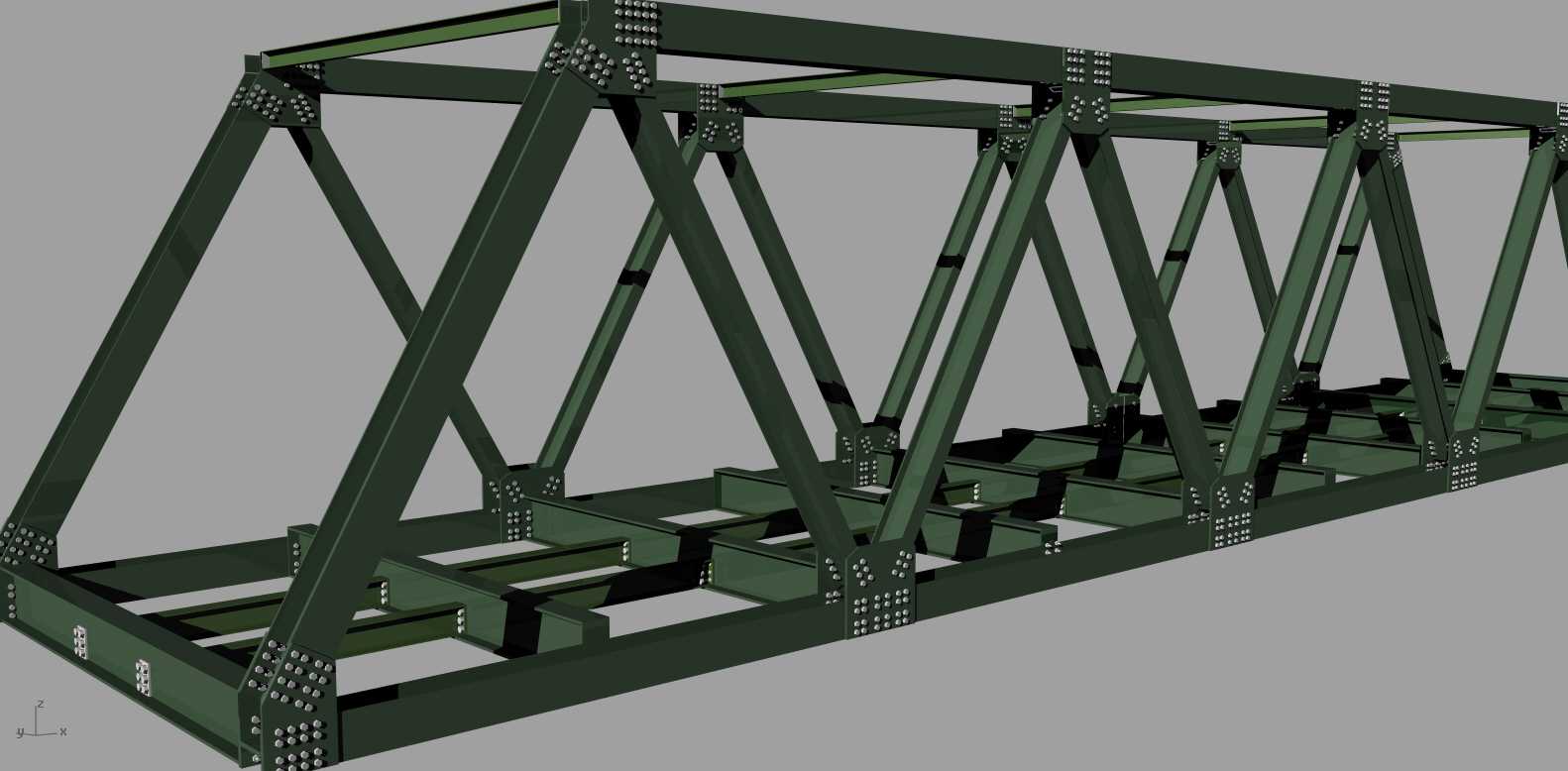

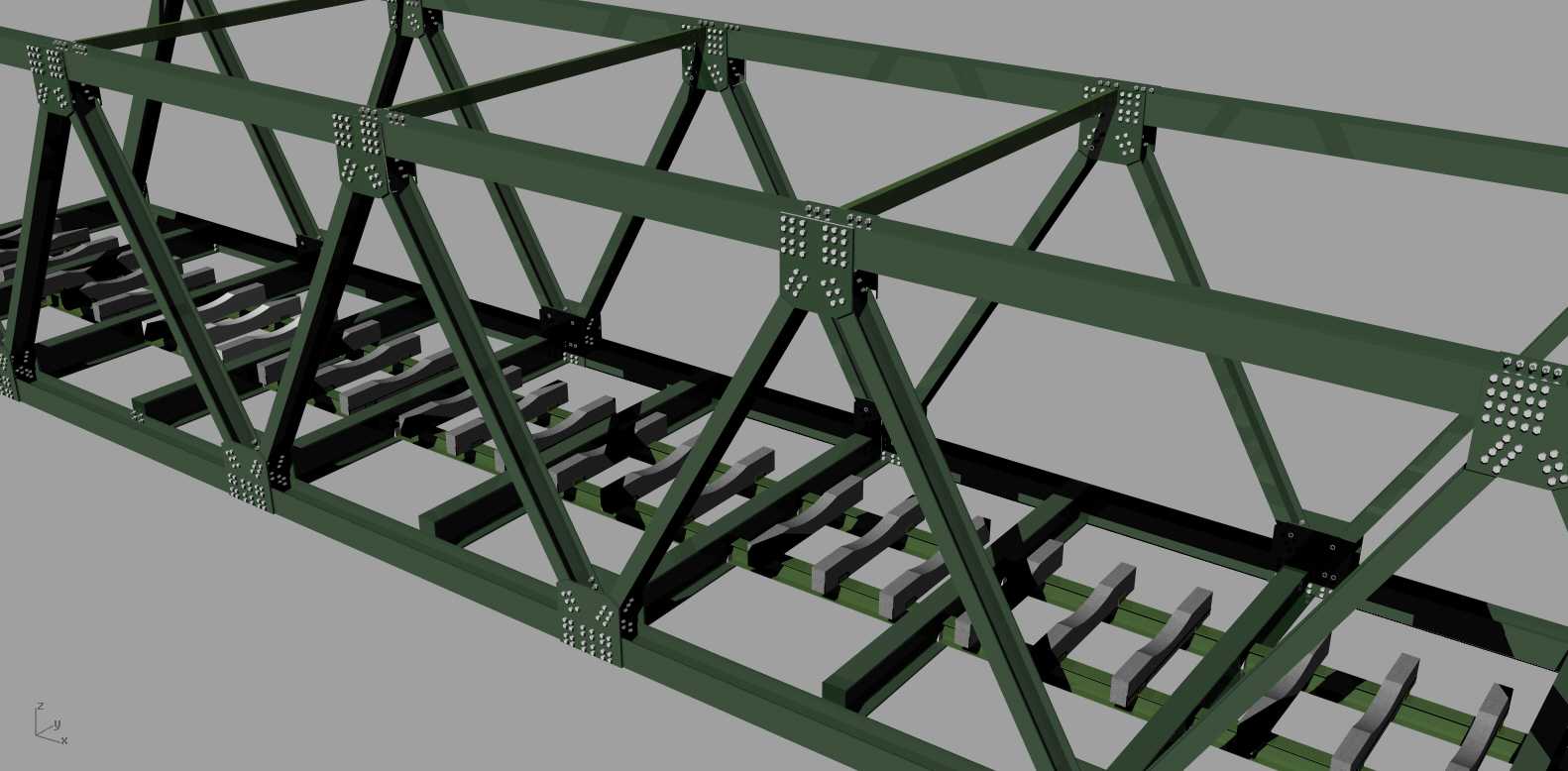

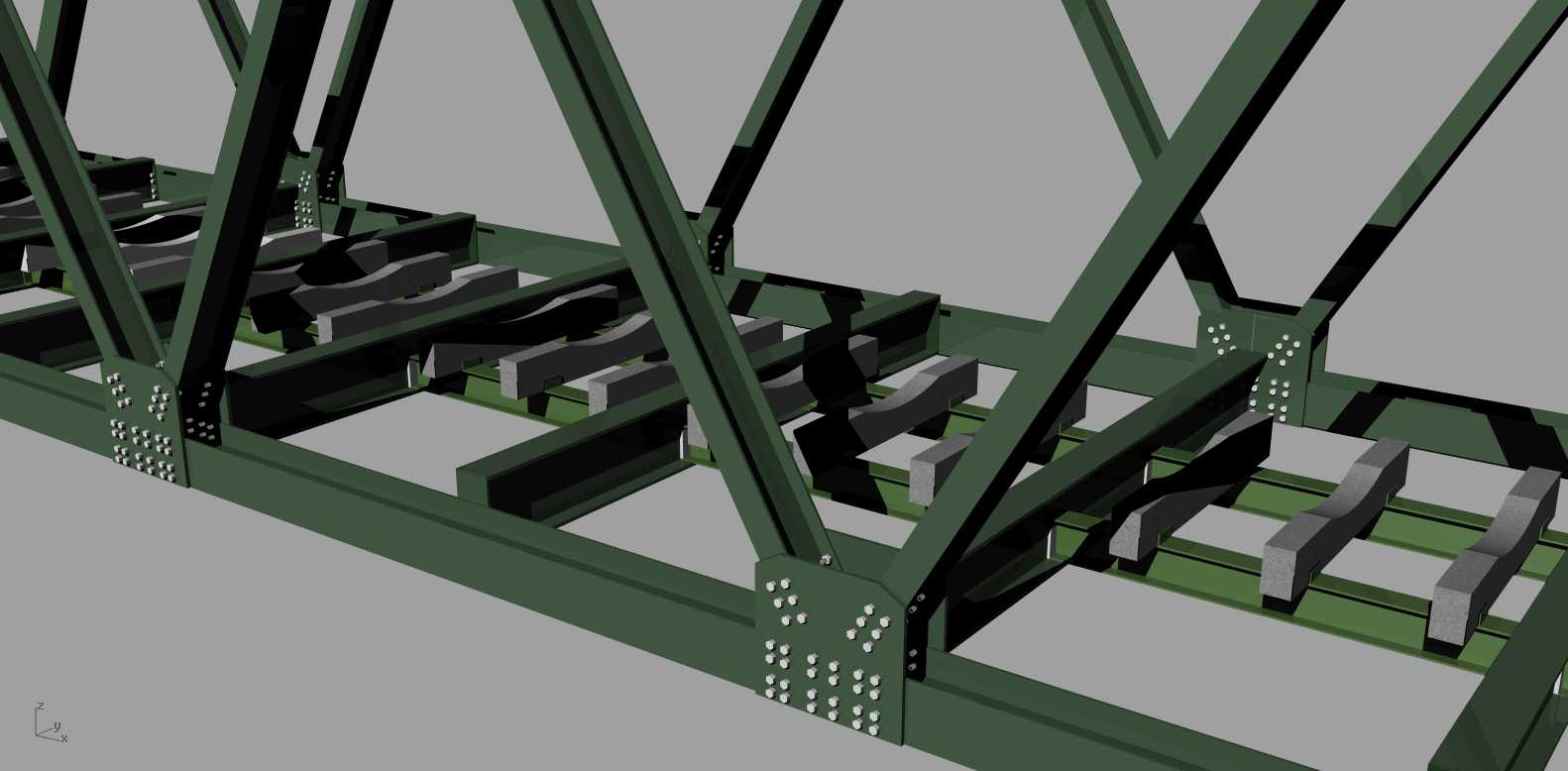

该桁架式铁路桥主要应用于工矿厂区专用线、林区支线铁路、景区观光轨道交通等场景，承担单线轨道的通行承载功能，适配低速、中等载重的轨道交通通行需求，可作为小型铁路跨沟壑、跨小型水系、跨厂区道路的架空通行结构，解决地形起伏区域的轨道铺设难题，避免路基填筑带来的土方工程量大、后期沉降难管控的问题。桥梁整体采用经典的下承式桁架结构设计，主承重结构为交叉斜腹杆搭配竖向立杆的钢桁架体系，杆件连接节点采用加劲板配螺栓群的连接形式，既保证了节点的传力可靠性，也兼顾了现场拼装的便捷性，桁架上下弦杆形成整体受力框架，将轨道传递的列车荷载均匀分散到两侧桁架结构上，再通过两端支座传递到下部桥台或桥墩结构。桥面部分直接在桁架下弦杆上铺设横向承轨梁，承轨梁上方固定轨枕与钢轨，轨枕采用等间距排布，保证轨道的轨距精度与平顺性，钢轨直接固定在轨枕上，可适配常规窄轨铁路的走行要求，满足单机头牵引少量货运车厢或观光列车的通行荷载要求。设计过程中优先考虑结构的受力合理性，交叉斜腹杆的角度经过优化，在保证整体竖向刚度的前提下尽可能减少杆件的用钢量，降低结构自重，同时桁架的横向宽度设置为6米，既给单条铁路线路留出足够的安全限界，也为后期线路巡检、小型养护作业预留了通行空间，桥梁总跨度设置为32米，属于中小跨度桥梁范畴，可适配大多数支线铁路的跨径需求，安装时仅需在两端设置支撑桥台，无需在跨中设置桥墩，大幅降低了复杂地形下的下部结构施工难度。结构整体采用深色调防腐涂装设计，适配户外露天的使用环境，可减少日常维护的频次，杆件的排布规整，所有受力杆件均采用轴向受力为主的截面形式，充分发挥钢材的抗拉压性能，避免杆件出现受弯过大的不利工况，节点处的加劲板设计有效降低了应力集中风险，提升了结构的整体疲劳寿命，可满足长期轨道交通荷载作用下的结构安全要求。
