管材压延加工用轧管矩阵工装结构

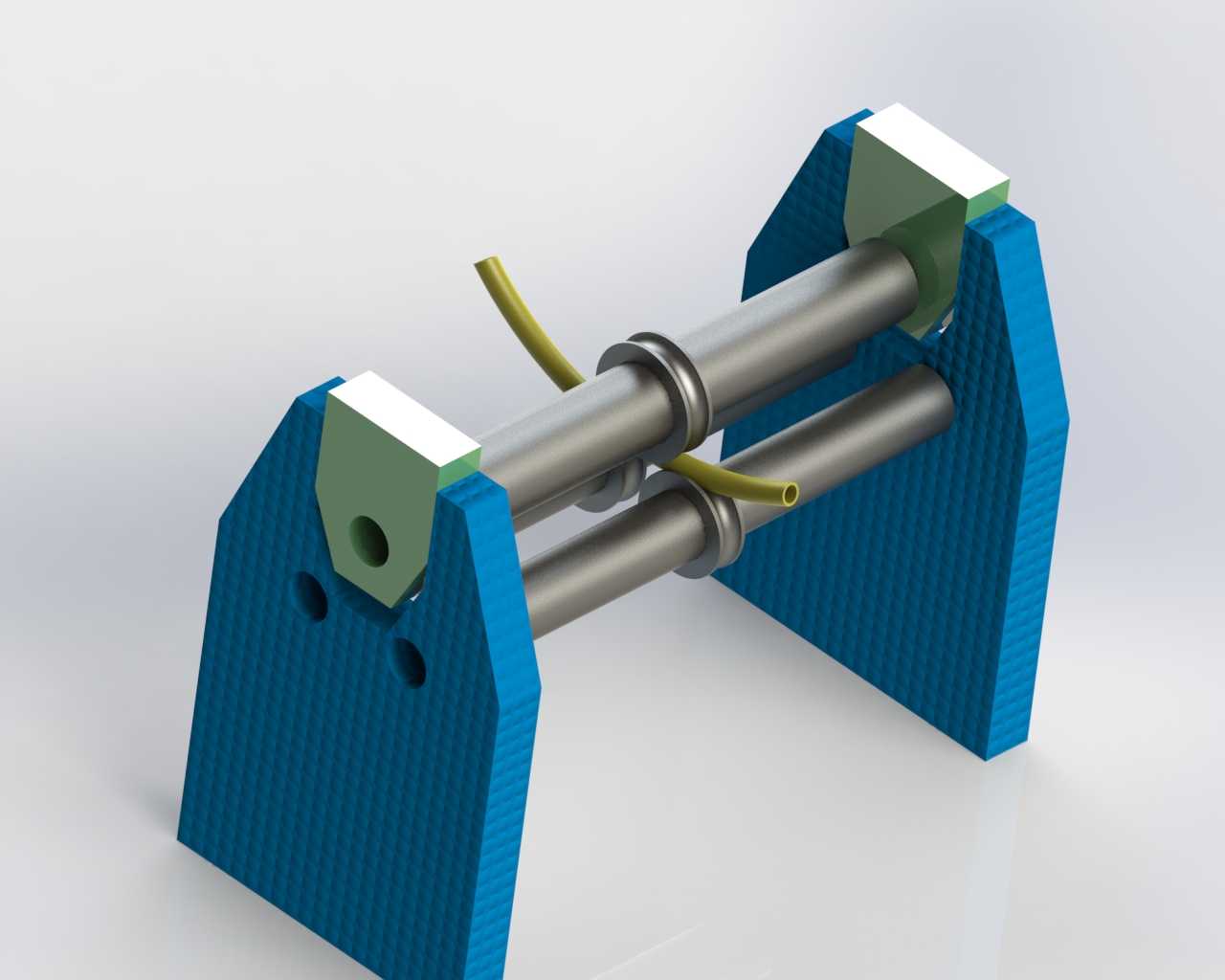

该结构主要应用于金属管材、复合管材的精密压延成型加工场景，常见于管材生产车间的精整工序段，适配小口径薄壁管材的外径校准、弧度压型、局部弯折预处理等加工需求，能够在连续送料的生产线上完成管材的在线压延作业，替代传统单辊压型的不稳定加工方式，有效降低管材压延过程中的形变不均、表面压痕、轴向偏移等常见加工缺陷。从实际用途来看，这套结构核心是通过对称布置的双辊夹持结构，对穿入辊缝的管材施加均匀的径向压合力，配合送料机构的轴向推送，让管材在通过辊组的过程中完成预设的压延变形，既可以实现圆管的外径缩径校准，也可以通过更换不同辊型的压辊完成异型管的截面成型，还能辅助完成管材的小弧度弯管前置压痕作业，适配铜质管材、铝质管材、薄壁不锈钢管材等多种材质的管材加工需求，在水暖管材生产、汽车管路加工、制冷管路预制等领域都有广泛的应用空间。在功能特性上，该结构采用双侧立式支撑板作为承载主体，两块蓝色支撑板平行布置形成稳定的安装框架，两根平行的压辊横穿支撑板安装位，辊轴与支撑板之间通过定位嵌块完成轴向与径向的固定，嵌块与支撑板之间采用嵌入式装配结构，无需额外焊接即可承受压延过程中的径向载荷，压辊表面做高光洁度处理，避免压延过程中刮伤管材表面；辊缝间隙可通过调整嵌块的安装高度进行微调，适配不同壁厚、不同压延量的管材加工需求，结构整体无复杂传动部件，依靠外部送料机构的推力即可完成连续作业，维护时仅需拆卸端部嵌块即可快速更换压辊，大幅缩短工装换型的停机时间。从设计思路来看，该结构优先考虑了压延过程的受力对称性，双侧支撑板的安装孔位采用同轴度公差约束，保证两根压辊的轴线始终保持平行，避免压延过程中管材出现走偏、壁厚不均的问题；嵌块与支撑板的接触面采用大面贴合设计，将压延过程的集中载荷分散到整个支撑板面，降低局部应力集中导致的结构变形；端部的限位凸台可以对压辊的轴向窜动进行约束，避免高速送料过程中压辊移位导致的加工精度下降。在外形尺寸与安装边界上，该结构整体为长方体框架式布局，宽度方向以双侧支撑板的外侧面为最大边界，可直接通过支撑板上的安装孔固定在生产线的机架台面上，安装时需保证压辊轴线与管材送料方向垂直，进料端预留足够的管材导向空间，出料端预留管材出料的避让距离，整体结构紧凑，占用生产线台面空间较小，可直接集成到现有管材加工生产线中，无需对原有生产线做大规模改造即可快速投入使用。
