直插式陶瓷圆盘电容电子元件三维建模

本次建模的直插式陶瓷圆盘电容，是电子电路领域应用极为广泛的无源基础元件，在消费电子、工业控制板卡、电源模块、信号调理电路等场景中承担滤波、退耦、谐振、旁路等核心功能，是各类印制电路板上最常见的贴片之外的直插类电容选型方案，尤其适合对成本敏感、波峰焊工艺的量产电路板，以及高压小容量的电路场景，能够在高频信号回路中提供稳定的容抗特性，抑制电源线上的高频杂波干扰，保障芯片供电的稳定性，也可在定时、振荡回路中与电阻配合设定精准的时间常数。

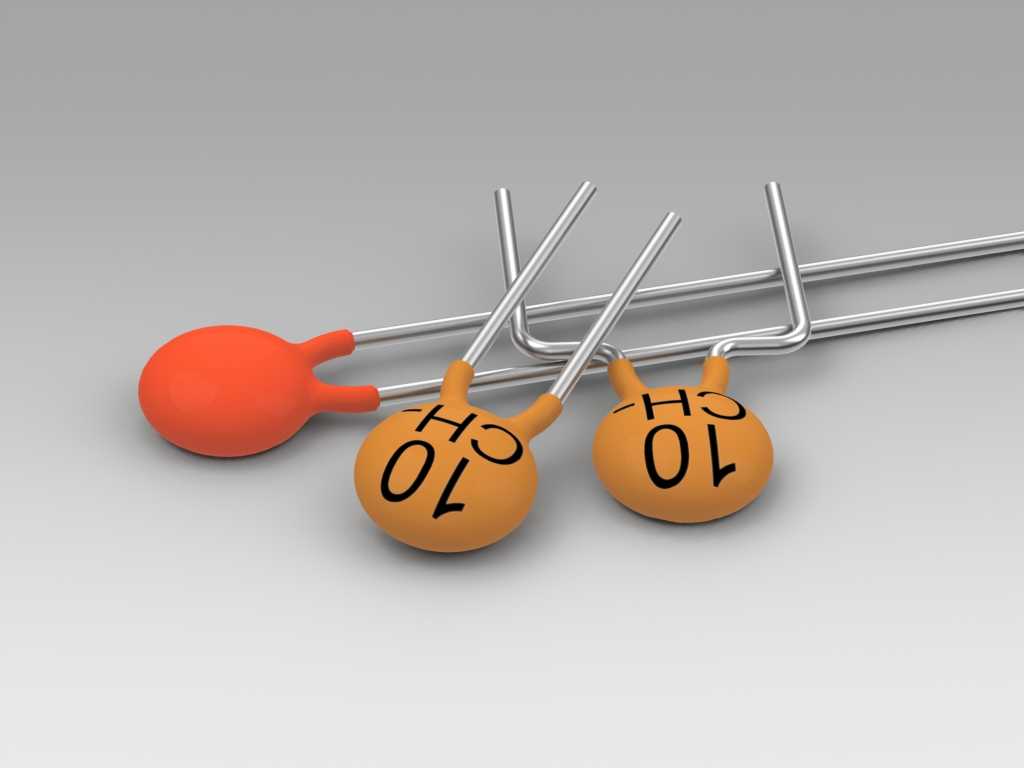

建模过程中首先还原了陶瓷电容的核心结构特征：主体为圆片状陶瓷介质基体，外部包覆彩色环氧保护涂层，不同涂层颜色对应不同的温度特性组别，本次还原的橙色涂层对应常见的高频稳定型组别，红色涂层对应高压通用组别，基体表面印刷的容值标识采用凹陷后填色的工艺效果，还原真实元件的丝印质感，避免平面贴图带来的失真感。引脚部分采用镀锡铜包钢线材质的视觉效果，还原直插元件引脚的金属光泽与弯折形态，针对不同安装场景的引脚成型方式做了细节还原，包含直引脚与预成型弯脚两种形态，适配不同板厚与安装高度的需求。

尺寸设计上严格遵循行业通用规格，电容本体的引脚间距设置为2.54mm标准网格间距，完全匹配通用印制电路板的孔位设计，同时兼容7.62mm间距的大尺寸焊盘布局，能够覆盖绝大多数通用板卡的安装孔位要求；本体直径根据容值等级做了对应比例的还原，引脚直径适配标准0.8mm插装孔，安装时引脚伸出焊盘的长度控制在1.0-1.5mm的标准焊接余量范围，既满足波峰焊的吃锡要求，也不会因引脚过长造成相邻元件的短路风险。

设计思路上优先考虑装配仿真的实用性，模型保留了完整的安装干涉检查边界，本体的最大外径、引脚的弯折半径、引脚伸出本体的长度都按照实物的公差范围做了还原，可直接用于电路板的虚拟装配仿真，验证元件与周边结构件、其他 tall 元件的间距是否满足安规与装配要求，也可用于电子产品的可视化展示、维修教学课件的元件识别演示，帮助设计人员在布局阶段就预判元件的占位空间，避免后期打样出现元件干涉、焊盘不匹配的问题，同时还原了陶瓷电容环氧层的哑光质感、引脚的半光亮镀锡质感，在渲染场景下能够呈现接近真实元件的视觉效果。
